SINOMACH CHANGLIN 719H motor grader parts catalog 30
FIG.6431 液压管路(牵引架倾斜管路)
Hydraulic Piping(Drawbar Shift Cylinder Line)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.19B.21 |
1 |
油管(O形圈10X1.5) |
Tube |
2 |
00005- |
|
2 |
190C.19B.15 |
1 |
接头体 |
Nipple |
2 |
00005- |
|
3 |
W-15-00003 |
1 |
O形圈(19.18X2.46) |
O-Ring |
2 |
00005- |
|
4 |
190C.19B.43 |
1 |
软管总成(O形圈10X1.5) |
Hose |
2 |
00005- |
|
5 |
190C.19B.2 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
|
6 |
190C.19B.7 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
|
7 |
190C.19B.52 |
1 |
接头体 |
Union |
2 |
00005- |
|
8 |
B-Q020510-00002 |
1 |
专用O形圈16.7×3.4 |
O-Ring |
4 |
00005- |
|
9 |
190C.19A.26 |
1 |
双单向阀组 |
Pilot Check Valve |
1 |
00005- |
|
10 |
B-G057820-00165 |
1 |
螺栓M8×60 ZnD |
Bolt |
2 |
00005- |
|
11 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
2 |
00005- |
|
12 |
190C.20B.19 |
1 |
软管总成(O形圈10X1.5) |
Hose |
2 |
00005- |
|
13 |
190C.19B.51 |
1 |
接头体 |
Union |
2 |
00005- |
|
14 |
190C.20B.3 |
1 |
油管 |
Tube |
1 |
00005- |
|
15 |
190C.20B.4 |
1 |
油管 |
Tube |
1 |
00005- |
|
16 |
190C.20B.17 |
1 |
软管总成(O形圈10X1.5) |
Hose |
2 |
00005- |
|
17 |
190C.20B.10 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
|
18 |
190C.20B.9 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
|
19 |
190C.19B.40 |
1 |
接头体 |
Elbow |
2 |
00005- |
|
20 |
B-Q020510-00003 |
1 |
专用O形圈16.7×3.4 |
O-Ring |
2 |
00005- |
|
21 |
B-Q020360-00002 |
1 |
锥形螺塞A R1/8 |
Plug |
2 |
00005- |
|
22 |
190C.20A.14 |
1 |
牵引架倾斜油缸 |
Cylinder Drawbar Shift |
1 |
00005- |
|
23 |
190C.19A-8 |
1 |
座 |
Clip |
2 |
00005- |
|
24 |
B-G057830-00003 |
1 |
螺栓M10×20 ZnD |
Bolt |
2 |
00005- |
|
25 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
2 |
00005- |
|
26 |
190C.19A-7 |
1 |
管夹 |
Clip |
2 |
00005- |
|
27 |
B-G057820-00015 |
1 |
螺栓M10×50 ZnD |
Bolt |
1 |
00005- |
|
28 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
1 |
00005- |
|

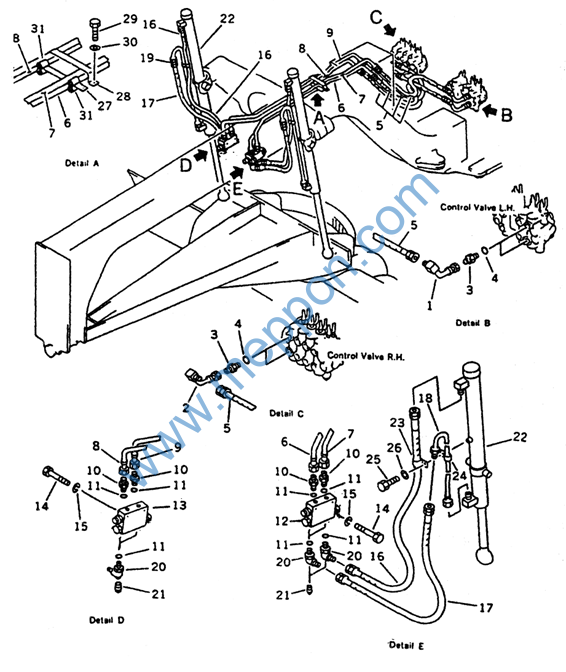

FIG.6435B 液压管路(刮土板提升管路) Hydraulic Piping (Blade Lift Cylinder Line)
FIG.6435B 液压管路(刮土板提升管路)
Hydraulic Piping (Blade Lift Cylinder Line)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.19B.22 |
1 |
油管(O形圈10X1.5) |
Tube |
2 |
00005- |
|
2 |
190C.19B.20 |
1 |
油管(O形圈10X1.5) |
Tube |
2 |
00005- |
|
3 |
190C.19B.15 |
1 |
接头体 |
Nipple |
4 |
00005- |
|
4 |
W-15-00003 |
1 |
O形圈(19.18X2.46) |
O-Ring |
4 |
00005- |
|
5 |
190C.19B.43 |
1 |
软管总成(O形圈10X1.5) |
Hose |
4 |
00005- |
|
6 |
190C.19B.11 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
|
7 |
190C.19B.12 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
|
8 |
190C.19B.13 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
|
9 |
190C.19B.14 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
|
10 |
190C.19B-3 |
1 |
接头体 |
Union |
4 |
00005- |
|
11 |
B-Q020510-00002 |
1 |
专用O形圈16.7×3.4 |
Washer |
8 |
00005- |
|
12 |
W-07-00154 |
1 |
双向平衡阀WBCDELU |
Valve Ass’Y |
1 |
00005- |
|
13 |
W-07-00154 |
1 |
双向平衡阀WBCDELU |
Valve Ass’Y |
1 |
00005- |
|
14 |
B-G057820-00165 |
1 |
螺栓M8×60 ZnD |
Bolt |
4 |
00005- |
|
15 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
4 |
00005- |
|
16 |
190C.19B.41 |
1 |
软管总成(O形圈10X1.5) |
Hose |
2 |
00005- |
|
17 |
190C.19B.42 |
1 |
软管总成(O形圈10X1.5) |
Hose |
2 |
00005- |
|
18 |
190C.19B.10 |
1 |
油管(O形圈10X1.5) |
Tube |
1 |
00005- |
|
19 |
190C.19B.9 |
1 |
油管(O形圈10X1.5) |
Tube |
1 |
00005- |
|
20 |
190C.19A.34 |
1 |
接头 |
Union |
4 |
00005- |
|
21 |
B-Q020360-00002 |
1 |
锥形螺塞A R1/8 |
Plug |
4 |
00005- |
|
22 |
190C.19B.29 |
1 |
提升油缸 |
Cylinder Blade Lift |
2 |
00005- |
|
23 |
B-Q020050-00013 |
1 |
线夹C8×36 |
Clip |
2 |
00005- |
|
24 |
190C.19A-4 |
1 |
管夹 |
Clip |
2 |
00005- |
|
25 |
B-G057830-00001 |
1 |
螺栓M10×16 ZnD |
Bolt |
2 |
00005- |
|
26 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
2 |
00005- |
|
27 |
190C.19A.15 |
1 |
板 |
Plate |
1 |
00005- |
|
28 |
190C.19A.16 |
1 |
板 |
Plate |
1 |
00005- |
|
29 |
B-G057830-00003 |
1 |
螺栓M10×20 ZnD |
Bolt |
4 |
00005- |
|
30 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
4 |
00005- |
|
31 |
190C.19A-6 |
1 |
管 |
Tube |
4 |
00005- |
|

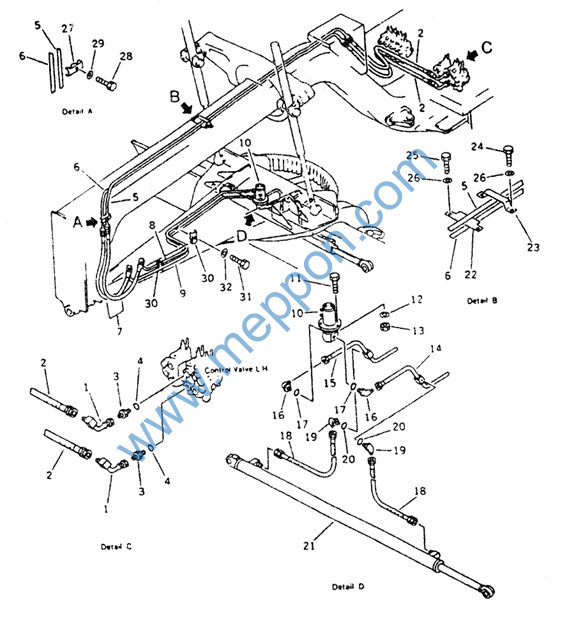

FIG.6437A 液压管路(刮土板侧移管路) Hydraulic Piping (Blade Side Shift Cylinder Line)
FIG.6437A 液压管路(刮土板侧移管路)
Hydraulic Piping (Blade Side Shift Cylinder Line)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.19B.23 |
1 |
油管 |
Tube |
2 |
00005- |
|
2 |
190C.19B.43 |
1 |
软管总成(O形圈10X1.5) |
Hose |
2 |
00005- |
|
3 |
190C.19B.15 |
1 |
接头体 |
Nipple |
2 |
00005- |
|
4 |
W-15-00003 |
1 |
O形圈(19.18X2.46) |
O-Ring |
2 |
00005- |
|
5 |
190C.19B.5 |
1 |
油管 |
Tube |
1 |
00005- |
|
6 |
190C.19B.4 |
1 |
油管 |
Tube |
1 |
00005- |
|
7 |
190C.20B.15 |
1 |
软管总成(O形圈10X1.5) |
Hose |
2 |
00005- |
|
8 |
190C.20B.1 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
|
9 |
190C.20B.2 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
|
10 |
190C.19B.37 |
1 |
旋转接头 |
Swivel Joint |
1 |
00005- |
|
11 |
B-G057820-00038 |
1 |
螺栓M12×45 ZnD |
Bolt |
3 |
00005- |
|
12 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
3 |
00005- |
|
13 |
B-G061700-00007 |
1 |
螺母M12 |
Nut |
3 |
00005- |
|
14 |
190C.20B.12 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
|
15 |
190C.20B.11 |
1 |
油管(O形圈12X2) |
Tune |
1 |
00005- |
|
16 |
190C.19B.40 |
1 |
接头体 |
Elbow |
2 |
00005- |
|
17 |
B-Q020510-00003 |
1 |
专用O形圈16.7×3.4 |
O-Ring |
2 |
00005- |
|
18 |
190C.20B.18 |
1 |
软管总成(O形圈10X1.5) |
Hose |
2 |
00005- |
|
19 |
190C.10F.18 |
1 |
接头体 |
Elbow |
2 |
00005- |
|
20 |
B-Q02051-00003 |
1 |
专用O形圈16.7×3.4 |
O-Ring |
2 |
00005- |
|
21 |
190C.20B.13 |
1 |
刀板侧移油缸 |
Cylinder Ass’Y |
1 |
00005- |
|
22 |
190C.19A.2 |
1 |
板 |
Plate |
1 |
00005- |
|
23 |
190C.19A-3 |
1 |
板 |
Plate |
1 |
00005- |
|
24 |
B-G057830-00001 |
1 |
螺栓M10×16 ZnD |
Bolt |
2 |
00005- |
|
25 |
B-G057830-00003 |
1 |
螺栓M10×20 ZnD |
Bolt |
2 |
00005- |
|
26 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
4 |
00005- |
|
27 |
190C.19A-7 |
1 |
管夹 |
Clip |
1 |
00005- |
|
28 |
B-G057820-00038 |
1 |
螺栓M10×45 ZnD |
Bolt |
1 |
00005- |
|
29 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
1 |
00005- |
|
30 |
190C.19A-8 |
1 |
管夹 |
Clip |
2 |
00005- |
|
31 |
B-G057830-00003 |
1 |
螺栓M10×20 ZnD |
Bolt |
2 |
00005- |
|
32 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
1 |
00005- |
|
