SINOMACH CHANGLIN 719H motor grader parts catalog 31
FIG.6441 液压管路(回转控制管路) Hydraulic Piping(For Circle Revolution)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.19B.15 |
1 |
接头体 |
Nipple |
2 |
00005- |
|
2 |
W-15-00003 |
1 |
O形圈(19.18X2.46) |
O-Ring |
2 |
00005- |
|
3 |
190C.19B.24 |
1 |
油管(O形圈10X1.5) |
Tube |
2 |
00005- |
|
4 |
190C.19B.44 |
1 |
软管总成(O形圈12X2) |
Hose |
2 |
00005- |
|
5 |
190C.19B.3 |
1 |
油管 |
Tube |
1 |
00005- |
|
6 |
190C.19B.6 |
1 |
油管 |
Tube |
1 |
00005- |
|
7 |
190C.20B.16 |
1 |
软管总成(O形圈12X2) |
Hose |
2 |
00005- |
|
8 |
190C.20B.6 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
|
9 |
190C.20B.5 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
|
10 |
190C.20A.7 |
1 |
接头体 |
Elbow |
1 |
00005- |
|
11 |
190C.19B.52 |
1 |
接头体 |
Union |
1 |
00005- |
|
12 |
B-Q020510-00003 |
1 |
专用O形圈16.7×3.4 |
O-Ring |
1 |
00005- |
|
13 |
190C.20B.8 |
1 |
接头体 |
Elbow |
1 |
00005- |
|
14 |
B-Q020360-00002 |
1 |
锥形螺塞A R1/8 |
Plug |
2 |
00005- |
|
15 |
B-Q020510-00003 |
1 |
专用O形圈16.7×3.4 |
O-Ring |
1 |
00005- |
|
16 |
W-17-00010 |
1 |
液压马达|JS-130 |
Motor |
1 |
00005- |
|
17 |
190C.19A-2 |
1 |
座 |
Clip |
2 |
00005- |
|
18 |
B-G057820-00012 |
1 |
螺栓M10×45 ZnD |
Bolt |
1 |
00005- |
|
19 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
1 |
00005- |
|
20 |
190C.19A-8 |
1 |
座 |
Clip |
1 |
00005- |
|
21 |
B-G057830-00003 |
1 |
螺栓M10×20 ZnD |
Bolt |
1 |
00005- |
|
22 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
1 |
00005- |
|

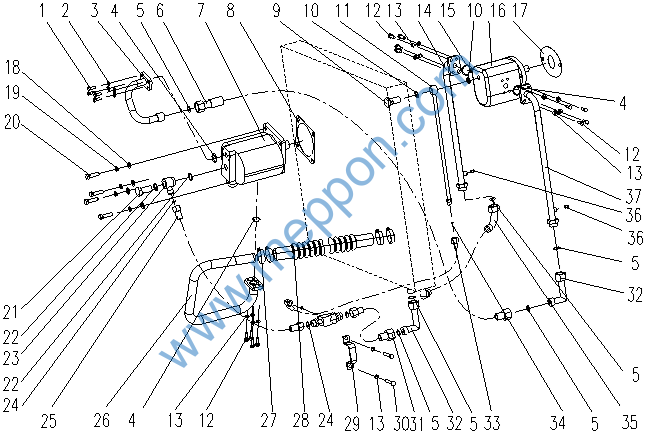

719H.25 风散液压系统(康II) Wind Disperse Hydraulic System(Cummins II)
719H.25 风散液压系统(康II) Wind Disperse Hydraulic System(Cummins II)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
B-G057830-00142 |
1 |
螺栓M8 x 25-10.9 ZnD |
Bolt |
8 |
00005- |
|
2 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
8 |
00005- |
|
3 |
190H.25.2 |
1 |
出油管 |
Tube |
1 |
00005- |
|
4 |
B-Q020710-00057 |
1 |
O形圈36×3.5 |
O-Ring |
3 |
00005- |
|
5 |
B-Q020710-00039 |
1 |
O形圈24 x 2.4 |
O-Ring |
10 |
00005- |
|
6 |
B-Q020750-00175 |
1 |
胶管接头19II-2950 |
Hose-Joint |
1 |
00005- |
|
7 |
W-01-00072 |
1 |
油泵CBGjA2032-XF |
Pump |
1 |
00005- |
|
8 |
190H.25-1 |
1 |
纸垫 |
Paper Pad |
1 |
00005- |
|
9 |
B-J009990-00006 |
1 |
螺栓M18 x 1.5 x 38ZnD |
Bolt |
1 |
00005- |
|
10 |
B-J010020-00005 |
1 |
垫圈18 |
Washer |
2 |
00005- |
|
11 |
190H.25.10 |
1 |
油管 |
Tube |
1 |
00005- |
|
12 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
10 |
00005- |
|
13 |
B-G057830-00010 |
1 |
螺栓M10x30ZnD |
Bolt |
8 |
00005- |
|
14 |
190H.25.7 |
1 |
接头 |
Joint |
1 |
00005- |
|
15 |
B-Q020710-00063 |
1 |
O形圈40×3.5 |
O-Ring |
1 |
00005- |
|
16 |
W-17-00026 |
1 |
马达CMGj1025 |
Moter |
1 |
00005- |
|
17 |
YL27.10-7 |
1 |
纸垫 |
Paper Pad |
1 |
00005- |
|
18 |
B-G00097B-00004 |
1 |
垫圈12 ZnD |
Washer |
4 |
00005- |
|
19 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
4 |
00005- |
|
20 |
B-G057830-00043 |
1 |
螺栓M12 x 45 ZnD |
Bolt |
4 |
00005- |
|
21 |
190H.25-3 |
1 |
螺栓 |
Bolt |
1 |
00005- |
|
22 |
B-J010020-00007 |
1 |
垫圈22 |
Washer |
2 |
00005- |
|
23 |
190H.25.8 |
1 |
接头 |
Joint |
1 |
00005- |
|
24 |
B-Q020710-00023 |
1 |
O形圈16 x 2.4 |
O-Ring |
2 |
00005- |
|
25 |
B-Q020750-00017 |
1 |
胶管接头13I-850 |
Hose-Joint |
1 |
00005- |
|
26 |
190H.25.1 |
1 |
进油管 |
Tube |
1 |
00005- |
|
27 |
B-J088700-00016 |
1 |
喉箍d50 |
Clamp |
4 |
00005- |
|
28 |
190H.25-2 |
1 |
ф32波纹管 |
Hose |
1 |
00005- |
|
29 |
190H.25-4 |
1 |
管夹 |
Clamp |
1 |
00005- |
|
30 |
B-G057830-00001 |
1 |
螺栓M10x16ZnD |
Bolt |
2 |
00005- |
|
31 |
B-Q020750-00174 |
1 |
胶管接头19I-2050 |
Hose-Joint |
1 |
00005- |
|
32 |
190H.25.9 |
1 |
接头 |
Joint |
2 |
00005- |
|
33 |
190H.25.4 |
1 |
胶管接头 |
Hose-Joint |
1 |
00005- |
|
34 |
B-Q020710-00006 |
1 |
O形圈11 x 1.9 |
O-Ring |
2 |
00005- |
|
35 |
190H.25.5 |
1 |
胶管接头 |
Hose-Joint |
1 |
00005- |
|
36 |
B-Q020360-00002 |
1 |
螺塞AR1/8 |
Plug |
2 |
00005- |
|
37 |
190H.25A.6 |
1 |
进油管 |
Tube |
1 |
00005- |
|
70 工作装置 Work Equipment

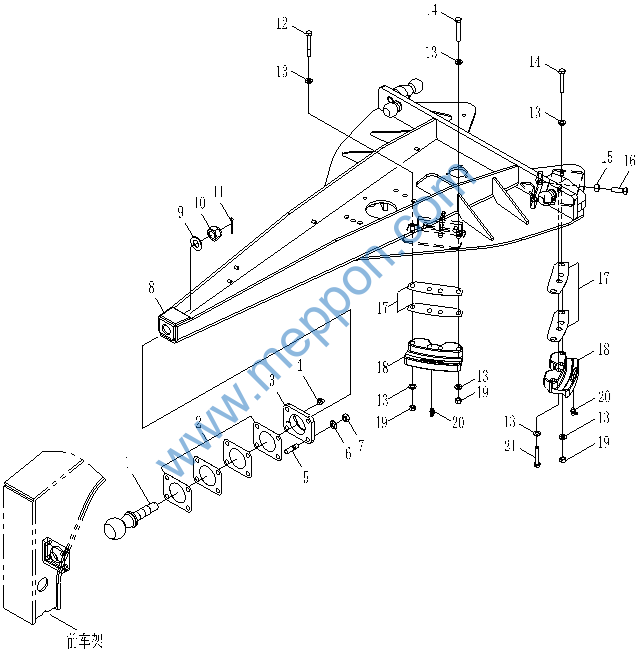

FIG.7001 牵引架 Drawbar
