SINOMACH CHANGLIN 719H motor grader parts catalog 32
FIG.7001 牵引架 Drawbar
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.13-1 |
1 |
球铰接头 |
Stud, Ball |
1 |
00005- |
|
2 |
220C.13-2 |
1 |
调整垫一 |
Shim Ass’Y |
2 |
00005- |
|
220C.13-3 |
1 |
调整垫二 |
Shim Ass’Y |
4 |
00005- |
||
220C.13-4 |
1 |
调整垫三 |
Shim Ass’Y |
5 |
00005- |
||
3 |
220C.13-1 |
1 |
连接法兰 |
Joint |
1 |
00005- |
|
4 |
B-J07940B-00004 |
1 |
油杯90°M10×1 |
Fitting, Grease |
1 |
00005- |
|
5 |
B-G008980-00011 |
1 |
螺柱M24×55-10.9ZnD |
Stud |
4 |
00005- |
|
6 |
B-Q020490-00015 |
1 |
垫圈24 |
Washer |
4 |
00005- |
|
7 |
B-G061700-00023 |
1 |
螺母M24ZnD |
Nut |
4 |
00005- |
|
8 |
190C.13.1 |
1 |
牵引架 |
Drawbar |
1 |
00005- |
|
9 |
190C.13-2 |
1 |
垫圈 |
Washer |
1 |
00005- |
|
10 |
190C.13-29 |
1 |
螺母 |
Nut |
1 |
00005- |
|
11 |
B-G000910-00067 |
1 |
开口销8×80ZnD |
Pin, Cotter |
1 |
00005- |
|
12 |
B-G057820-00111 |
1 |
螺栓M20×150-10.9ZnD |
Bolt |
2 |
00005- |
|
13 |
B-Q020490-00011 |
1 |
垫圈20 |
Washer |
23 |
00005- |
|
14 |
B-G057820-00108 |
1 |
螺栓 M20×135-10.9ZnD |
Bolt |
9 |
00005- |
|
15 |
B-G061700-00023 |
1 |
螺母M24ZnD |
Nut |
8 |
00005- |
|
16 |
B-G057830-00118 |
1 |
螺栓 M24×70-10.9ZnD |
Bolt |
8 |
00005- |
|
17 |
190C.13-8 |
1 |
调整垫 |
Shim |
16 |
00005- |
|
190C.13-9 |
1 |
调整垫 |
Shim |
16 |
00005- |
||
18 |
190C.13-10 |
1 |
引导架 |
Guide |
4 |
00005- |
|
19 |
B-G061700-00018 |
1 |
螺母M20ZnD |
Nut |
11 |
00005- |
|
20 |
B-J07940B-00004 |
1 |
油杯90°M10×1 |
Fitting, Grease |
4 |
00005- |
|
21 |
B-G057820-00102 |
1 |
螺栓 M20×115-10.9ZnD |
Bolt |
1 |
00005- |
|

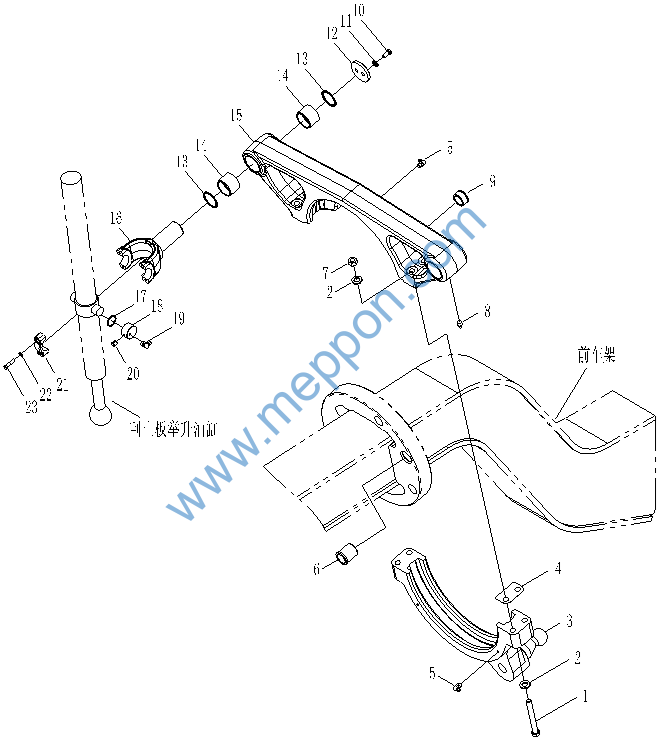

FIG.7021 刮土板提升机构 Blade Lifter
FIG.7021 刮土板提升机构 Blade Lifter
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.13-5 |
1 |
螺栓 |
Bolt |
4 |
00005- |
|
2 |
B-Q020490-00015 |
1 |
垫圈24 |
Washer |
8 |
00005- |
|
3 |
190C.13.7 |
1 |
下支架 |
Bracket |
1 |
00005- |
|
4 |
190C.13-6 |
1 |
垫片 |
Shim |
8 |
00005- |
|
5 |
B-J07940B-00004 |
1 |
油杯90°M10×1 |
Fitting, Grease |
3 |
00005- |
|
6 |
190C.13-4 |
1 |
衬套 |
Bushing |
1 |
00005- |
|
7 |
B-G061700-00023 |
1 |
螺母M24ZnD |
Nut |
4 |
00005- |
|
8 |
B-J07940A-00001 |
1 |
油杯M10×1 |
Fitting, Grease |
2 |
00005- |
|
9 |
190C.13-3 |
1 |
衬套 |
Bushing |
1 |
00005- |
|
10 |
B-G057830-00069 |
1 |
螺栓M16×35-10.9ZnD |
Bolt |
4 |
00005- |
|
11 |
B-Q020490-00007 |
1 |
垫圈16 |
Washer |
4 |
00005- |
|
12 |
190C.13-16 |
1 |
止动垫 |
Holder |
2 |
00005- |
|
13 |
190C.13.8 |
1 |
内防尘圈 |
Seal, Dust |
4 |
00005- |
|
14 |
190C.13-17 |
1 |
衬套 |
Bushing |
4 |
00005- |
|
15 |
190C.13-7 |
1 |
连接架 |
Bracket |
1 |
00005- |
|
16 |
190C.13-18 |
1 |
球铰接头 |
Yoke |
2 |
00005- |
|
17 |
190C.6.2 |
1 |
内防尘圈 |
Seal, Dust |
4 |
00005- |
|
18 |
190C.13-15 |
1 |
衬套 |
Bushing |
4 |
00005- |
|
19 |
B-J07940B-00004 |
1 |
油杯90°M10×1 |
Fitting, Grease |
4 |
00005- |
|
20 |
190C.13-13 |
1 |
销 |
Pin, Spring |
4 |
00005- |
|
21 |
190C.13-14 |
1 |
压盖 |
Cap |
4 |
00005- |
|
22 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
8 |
00005- |
|
23 |
B-G057820-00042 |
1 |
螺栓 M12×55-10.9ZnD |
Bolt |
8 |
00005- |
|

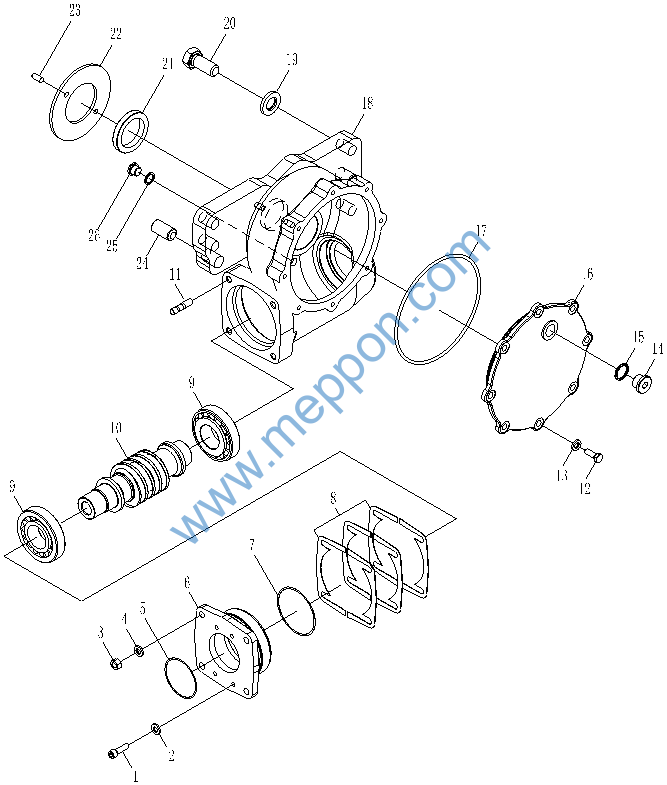

FIG.7031 回转齿轮(一) Circle Reverse(一)
FIG.7031 回转齿轮(一) Circle Reverse(一)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
B-G000700-00007 |
1 |
螺钉M10×35 |
Bolt |
4 |
00005- |
|
2 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
4 |
00005- |
|
3 |
B-G061700-00007 |
1 |
螺母M12ZnD |
Nut |
4 |
00005- |
|
4 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
4 |
00005- |
|
5 |
190C.27-6 |
1 |
O型圈 |
O-Ring |
1 |
00005- |
|
6 |
190C.27-5 |
1 |
端盖 |
Housing |
1 |
00005- |
|
7 |
B-Q020710-00015 |
1 |
O形圈135×3.1 |
O-Ring |
1 |
00005- |
|
8 |
190C.27-2 |
1 |
调整垫片 |
Shim |
4 |
00005- |
|
190C.27-3 |
1 |
调整垫片 |
Shim |
12 |
00005- |
||
190C.27-4 |
1 |
调整垫片 |
Shim |
8 |
00005- |
||
9 |
B-G002970-00006 |
1 |
圆锥滚子轴承30310 |
Bearing |
2 |
00005- |
|
10 |
190C.27-1 |
1 |
蜗杆 |
Gear, Worm |
1 |
00005- |
|
11 |
B-G008980-00007 |
1 |
螺柱M12×35-8.8ZnD |
Stud |
4 |
00005- |
|
12 |
B-G057810-00009 |
1 |
螺栓M10×30ZnD |
Bolt |
8 |
00005- |
|
13 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer, Spring |
8 |
00005- |
|
14 |
B-J010010-00006 |
1 |
螺塞M27×2 |
Plug |
1 |
00005- |
|
15 |
B-J009820-00008 |
1 |
垫圈27 |
Washer |
1 |
00005- |
|
16 |
190C.27-10 |
1 |
盖 |
Cover |
1 |
00005- |
|
17 |
B-Q020710-00035 |
1 |
O形圈230×5.7 |
O-Ring |
1 |
00005- |
|
18 |
190C.27-13 |
1 |
箱体 |
Case |
1 |
00005- |
|
19 |
B-Q020490-00015 |
1 |
垫圈24 |
Washer |
4 |
00005- |
|
20 |
B-G057830-00112 |
1 |
螺栓M24×55-10.9ZnD |
Bolt |
4 |
00005- |
|
21 |
B-G09877A-00029 |
1 |
油封FB62×85×12 |
Seal, Oil |
1 |
00005- |
|
22 |
190C.27-20 |
1 |
板 |
Plate |
1 |
00005- |
|
23 |
B-G001190-00003 |
1 |
销A10×24 |
Pin, Dowel |
2 |
00005- |
|
24 |
190C.27-12 |
1 |
销 |
Pin |
2 |
00005- |
|
25 |
B-J009820-00004 |
1 |
垫圈18 |
Washer |
1 |
00005- |
|
26 |
B-J010010-00002 |
1 |
螺塞M18×1.5 |
Plug |
1 |
00005- |
|

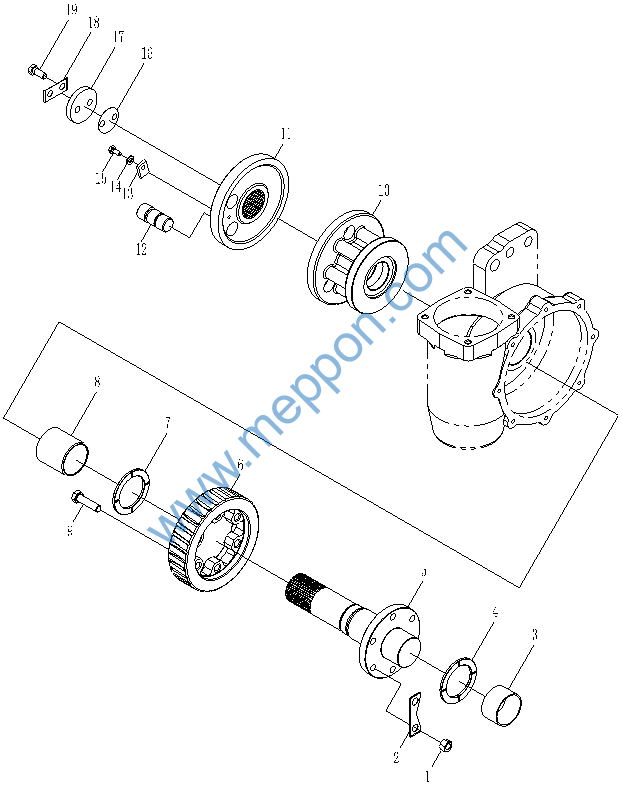

FIG.7033 回转齿轮(二) Circle Reverse(二)
