SINOMACH CHANGLIN 722H motor grader parts catalog 006
FIG.1415 仪表面板(侧面)
INSTRUMENT PANEL(SIDE)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00130 |
1 |
螺栓|M6×16ZnD |
Bolt |
6 |
00005- |
|
2 |
190C.18.21-2 |
1 |
橡胶圈 |
Latex Circle |
1 |
00005- |
|
3 |
165H.18C-1 |
1 |
操纵面板 |
Panel,Control |
1 |
00005- |
|
4 |
W-06-00512 |
1 |
工作计时表|DJC-2PH |
Gauge,Service |
1 |
00005- |
|
5 |
W-11-00161 |
1 |
开关组件|JK931/PY165H |
Switchs |
1 |
00005- |
|
|
1 |
工作灯开关 |
Switch,W,Lamp |
1 |
00005- |
||
|
1 |
风扇开关 |
Switch,Fan |
1 |
00005- |
||
|
1 |
前雨刷器开关 |
Switch,H,Wiper |
1 |
00005- |
||
|
1 |
前照灯开关 |
Switch,H,Lamp |
1 |
00005- |
||
|
1 |
后照灯开关 |
Switch,B,Lamp |
1 |
00005- |
||
|
1 |
仪表灯开关 |
Switch,I,Lamp |
1 |
00005- |
||
|
1 |
后雨刷器开关 |
Switch,B,Wiper |
1 |
00005- |
||
1 |
双跳开关 |
Switch,Double |
1 |
00005- |
|||
6 |
W-06-00296 |
1 |
油温表|YW242型-2B |
Gauge,O.T |
1 |
00005- |
|
7 |
W-06-00299 |
1 |
机油压力表|YY242型-2K |
Gauge,E.P |
1 |
00005- |
|
8 |
B-G008180-00027 |
1 |
螺钉|M6×12ZnD |
Screw |
10 |
00005- |
|
9 |
B-G00097B-00021 |
1 |
垫圈|6ZnD |
Washer |
21 |
00005- |
|
10 |
W-11-00115 |
1 |
钥匙开关|JK412 |
Switch,Key |
1 |
00005- |
|
11 |
W-06-00047 |
1 |
继电器|JD2914J |
Relay |
3 |
00005- |
|
W-06-00310 |
1 |
继电器|MZJ-100A/006 |
Relay |
2 |
00005- |
||
W-06-00154 |
1 |
闪光器|SG224C |
Flash relay |
2 |
00005- |
||
W-06-00268 |
1 |
保险丝盒|BX2022/50A |
Fuse Box |
1 |
00005- |
||
W-06-00034 |
1 |
二极管|1N4007 |
Diode |
2 |
00005- |
||
12 |
165H.18C.1 |
1 |
操纵面板线束 |
Wire Ass‘Y |
1 |
00005- |
|
13 |
W-06-00304 |
1 |
保险丝盒|HG-4735-8 |
Fuse Box |
1 |
00005- |
|
14 |
W-06-00307 |
1 |
保险片|C-20A |
Fuse |
5 |
00005- |
|
W-06-00308 |
1 |
保险片|C-30A |
Fuse |
3 |
00005- |
||

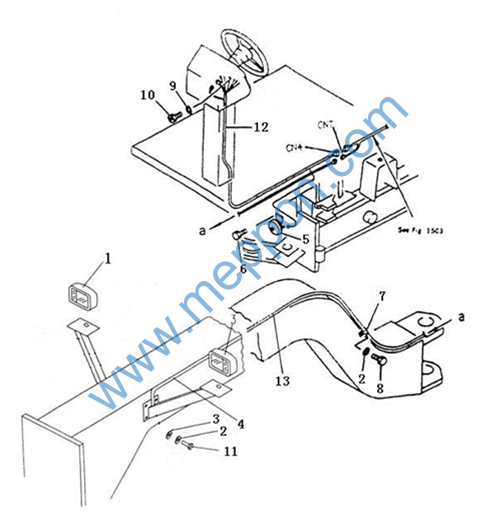

FIG.1501 电气系统(前部)
ELECTRICAL SYSTEM(FRONT)
FIG.1501 电气系统(前部)
ELECTRICAL SYSTEM(FRONT)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
W-05-00043 |
1 |
前组合灯|32BC0074 |
Lamp,Head |
2 |
00005- |
|
2 |
B-G00097B-00002 |
1 |
垫圈|10ZnD |
Washer |
20 |
00005- |
|
3 |
B-G000930-00001 |
1 |
垫圈|10 |
Washer |
20 |
00005- |
|
4 |
190C.18. 2 |
1 |
前大灯线束 |
Wire Ass‘Y |
1 |
00005- |
|
5 |
W-06-00053 |
1 |
喇叭|DL229G |
Horn |
1 |
00005- |
|
6 |
B-G057830-00135 |
1 |
螺栓|M8×12ZnD |
Bolt |
1 |
00005- |
|
7 |
Z30.18-13 |
1 |
线夹 |
Clip |
2 |
00005- |
|
8 |
B-G057830-00001 |
1 |
螺栓|M10×16ZnD |
Bolt |
2 |
00005- |
|
9 |
B-G00097B-00021 |
1 |
垫圈|6ZnD |
Washer |
1 |
00005- |
|
10 |
B-G057830-00130 |
1 |
螺栓|M6X16ZnD |
Screw |
1 |
00005- |
|
11 |
B-G057830-00006 |
1 |
螺栓|M10×25ZnD |
Bolt |
16 |
00005- |
|
12 |
718.18A.1 |
1 |
前面板线束 |
Wire Ass‘Y |
1 |
00005- |
|

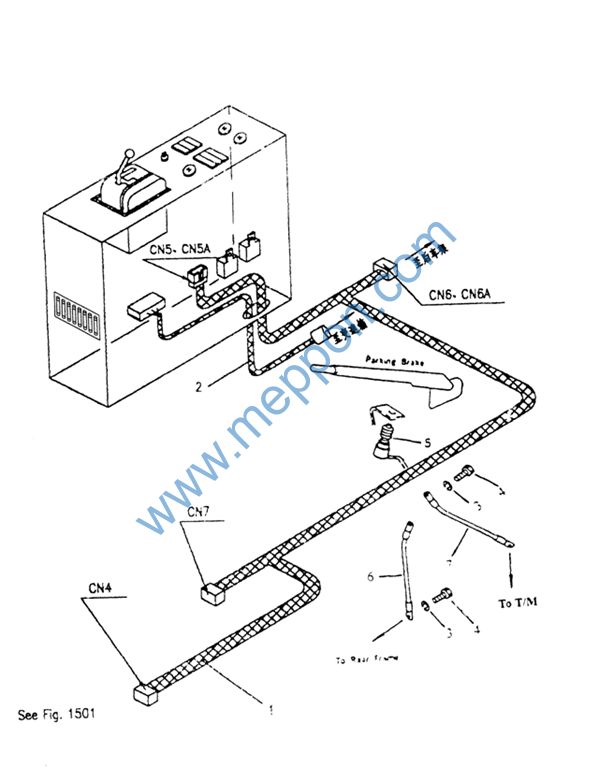

FIG.1503 电气系统(中部)
ELECTRICAL SYSTEM(CENTER)
FIG.1503 电气系统(中部)
ELECTRICAL SYSTEM(CENTER)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
718.18A.2 |
1 |
操纵连接线束 |
Wire Ass‘Y |
1 |
00005- |
|
2 |
1 |
变速箱控制线 |
Wire Ass‘Y |
1 |
00005- |
||
3 |
B-G00097B-00002 |
1 |
垫圈|10ZnD |
Washer |
2 |
00005- |
|
4 |
B-G057830-00001 |
1 |
螺栓|M10×16ZnD |
Blot |
2 |
00005- |
|
5 |
W-11-00010 |
1 |
开关|JK931 |
Switch,H.P |
1 |
00005- |
|
6 |
190C.18.13 |
1 |
底板与后车架连接线 |
Wire |
1 |
00005- |
|
7 |
190C.18.14 |
1 |
底板与变速箱连接线 |
Wire |
1 |
00005- |
|

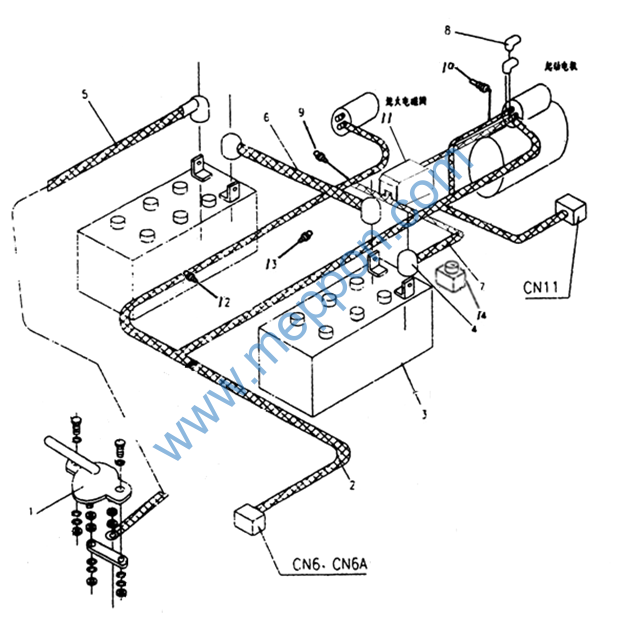

FIG.1505 电气系统(后部)
ELECTRICAL SYSTEM(REAR)
