SINOMACH CHANGLIN 722H motor grader parts catalog 05
FIG.722H.1.1 燃油系统
FUEL SYSTEM
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50B.14.21-5 |
1 |
螺塞 |
Bolt |
2 |
00005- |
|
2 |
W-15-00168 |
1 |
液位计总成YWZ-127 |
Hose |
1 |
00005- |
|
3 |
B-Q020490-00007 |
1 |
垫圈16 |
Washer |
4 |
00005- |
|
4 |
B-G057830-00076 |
1 |
螺栓M16×45ZnD |
Bolt |
4 |
00005- |
|
5 |
722H.1.1.1 |
1 |
燃油箱 |
Tank |
1 |
00005- |
|
6 |
W-15-00157 |
1 |
回油过滤XNL-250X10-870 |
Strainer |
1 |
00005- |
|
7 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
6 |
00005- |
|
8 |
B-G057830-00010 |
1 |
螺栓M10×30ZnD |
Bolt |
6 |
00005- |
|
9 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
6 |
00005- |
|
10 |
B-Q020070-00001 |
1 |
盖A |
Cap Hydraulic |
1 |
00005- |
|
11 |
B-Q020100-00001 |
1 |
滤网B140 |
Strainer |
1 |
00005- |
|
12 |
B-Q057830-00003 |
1 |
螺栓M10×20ZnD |
Bolt |
6 |
00005- |
|
13 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
6 |
00005- |
|
14 |
B-Q020710-00078 |
1 |
O形圈55×3.1 |
O-ring |
1 |
00005- |
|
15 |
B-Q020090-00001 |
1 |
滤网A84 |
Strainer |
1 |
00005- |
|
16 |
190C.1E.1-3 |
1 |
盖 |
Filler |
1 |
00005- |
|
17 |
190C.1E.1-2 |
1 |
垫 |
Packing |
1 |
00005- |
|
18 |
B-G057830-00066 |
1 |
螺栓M16×25ZnD |
Bolt |
4 |
00005- |
|
19 |
B-G00097B-00008 |
1 |
垫圈16 |
Washer |
4 |
00005- |
|
20 |
B-Q020060-00001 |
1 |
盖A M120×3 |
Cap Fuel |
1 |
00005- |
|
21 |
B-Q020710-00009 |
1 |
O形圈110×3.1 |
O-ring |
1 |
00005- |
|
22 |
B-G057830-00163 |
1 |
螺栓M5×16ZnD |
Bolt |
5 |
00005- |
|
23 |
B-G000930-00014 |
1 |
垫圈5 |
Washer |
5 |
00005- |
|

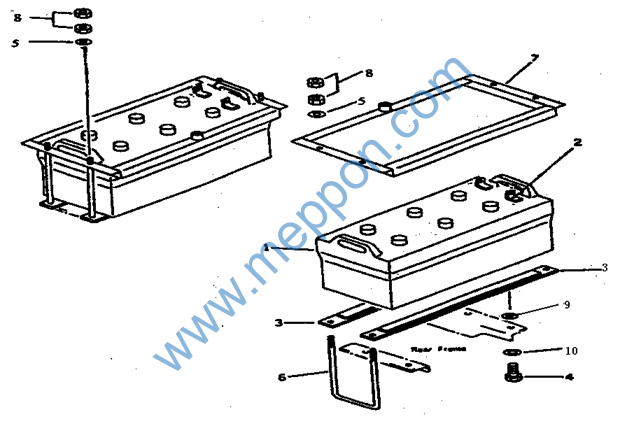

FIG.1401 蓄电池
BATTERY
FIG.1401 蓄电池
BATTERY
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
W-06-00148 |
1 |
蓄电池|115E41R |
Battery |
2 |
00005- |
|
2 |
|
1 |
端子(+) |
Terminal(+) |
2 |
00005- |
|
|
1 |
端子(-) |
Terminal(-) |
2 |
00005- |
||
3 |
165H.18A.2 |
1 |
电瓶下支架 |
Bracket |
4 |
00005- |
|
4 |
B-G057830-00006 |
1 |
螺栓|M10×25ZnD |
Bolt |
8 |
00005- |
|
5 |
B-Q020490-00001 |
1 |
垫圈|10 |
Washer |
8 |
00005- |
|
6 |
190C.18-3 |
1 |
U型螺栓 |
U-Bolt |
4 |
00005- |
|
7 |
722.18.6 |
1 |
电瓶上支架 |
Holder |
2 |
00005- |
|
8 |
B-G061700-00003 |
1 |
螺母|M10ZnD |
Nut |
16 |
00005- |
|
9 |
B-G00097B-00002 |
1 |
垫圈|10ZnD |
Washer |
8 |
00005- |
|
10 |
B-G000930-00001 |
1 |
垫圈|10 |
Washer |
8 |
00005- |
|

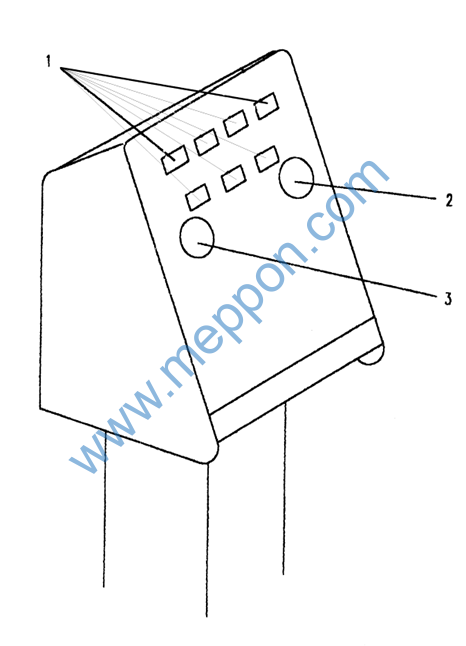

FIG 1411仪表面板
INSTRUMENT PANEL
FIG 1411仪表面板
INSTRUMENT PANEL
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
1 |
指示灯 |
Indicator light |
7 |
00005- |
||
2 |
1 |
水温表 |
Water temperature meter |
1 |
00005- |
||
3 |
1 |
油位表 |
Oil level meter |
1 |
00005- |
||

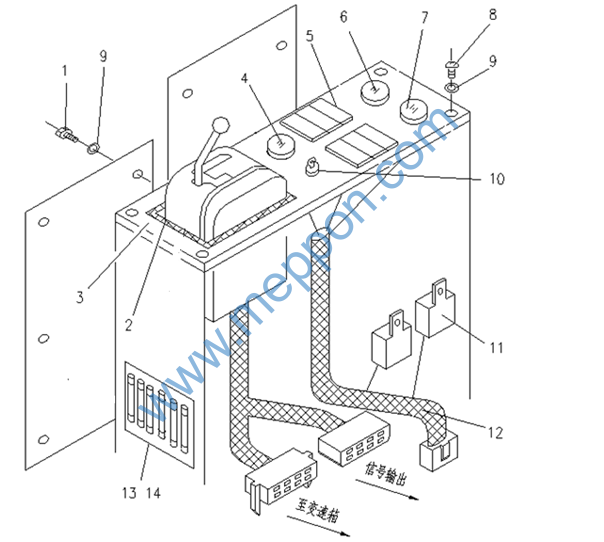

FIG 1415仪表面板(侧面)
INSTRUMENT PANEL(SIDE)
