SINOMACH CHANGLIN 936X wheel loader parts catalog 16
后传动轴 Rear Drive Shaft
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30B.2 |
1 |
突缘叉 |
Fork |
1 |
00005- |
|
2 |
W-04-00012 |
1 |
十字轴总成 |
Cross axle ass’y |
2 |
00005- |
|
3 |
B-J07940B-00001 |
1 |
油杯45°M10×1 |
Grease cup |
3 |
00005- |
|
4 |
Z30.7B-2 |
1 |
万向节叉 |
Fork |
2 |
00005- |
|
5 |
Z30E.7-1 |
1 |
套 |
Sleeve |
1 |
00005- |
|
6 |
Z30.7B-1 |
1 |
套管叉 |
Fork |
1 |
00005- |
|
7 |
B-G008890-00005 |
1 |
螺母M14×1.5 ZnD |
Nut |
4 |
00005- |
|
8 |
B-G000930-00005 |
1 |
垫圈14 |
Washer |
4 |
00005- |
|
9 |
B-G057860-00019 |
1 |
螺栓M14×1.5×45 ZnD |
Bolt |
4 |
00005- |
|
八、后
桥
Rear Axle

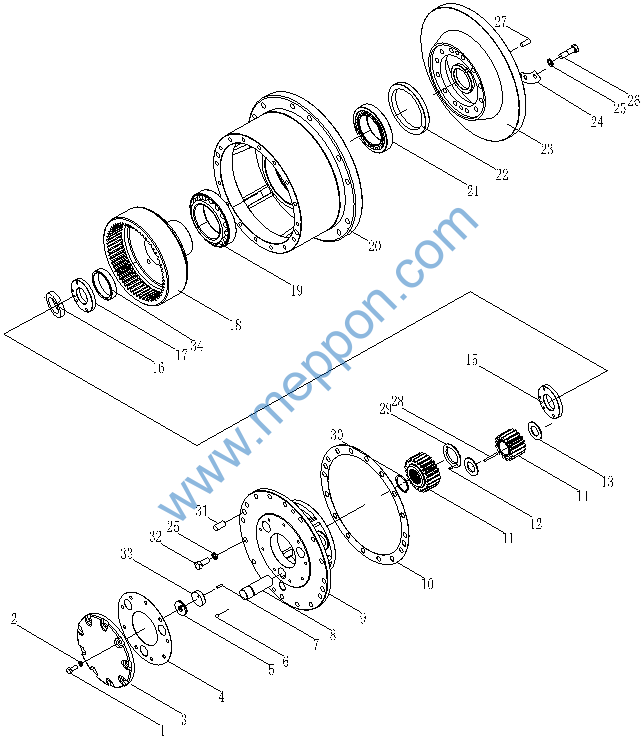

后 桥(Ⅰ) Rear Axle(Ⅰ)
后 桥(Ⅰ) Rear Axle(Ⅰ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00006 |
1 |
螺栓M10×25ZnD |
Bolt |
18 |
00005- |
|
2 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
18 |
00005- |
|
3 |
Z30E.6-15A |
1 |
行星轮架盖板 |
Cover |
2 |
00005- |
|
4 |
Z30E.6-16 |
1 |
垫 |
Gasket |
2 |
00005- |
|
5 |
Z30.6-19A Z30.6-19B Z30.6-19C |
1 1 1 |
调整垫0.5 调整垫0.3 调整垫0.2 |
Shim Shim Shim |
2 2 2 |
00005- 00005- 00005- |
|
6 |
B-G003080-00001 |
1 |
钢球10.0000-G100-b |
Ball |
6 |
00005- |
|
7 |
B-G001190-00015 |
1 |
销A5×25 |
Pin |
2 |
00005- |
|
8 |
Z30E.6-12 |
1 |
行星齿轮轴 |
Shaft |
6 |
00005- |
|
9 |
Z30E.6-9 |
1 |
行星轮架 |
Planet carrier |
2 |
00005- |
|
10 |
Z30E.6-8 |
1 |
垫 |
Gasket |
2 |
00005- |
|
11 |
Z30E.6-14 |
1 |
太阳齿轮 |
Sun gear |
2 |
00005- |
|
12 |
B-G001190-00014 |
1 |
销A5×10 |
Pin |
4 |
00005- |
|
13 |
Z30E.6-11 |
1 |
行星齿轮垫片 |
Spacer |
12 |
00005- |
|
14 |
Z30E.6-10 |
1 |
行星齿轮 |
Planet gear |
6 |
00005- |
|
15 |
B-G000700-00053 |
1 |
螺钉 |
Bolt |
2 |
00005- |
|
16 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
2 |
00005- |
|
17 |
Z30E.6-19 |
1 |
圆螺母 |
Nut |
2 |
00005- |
|
18 |
Z30E.6-7B |
1 |
内齿圈 |
Gear ring |
2 |
00005- |
|
19 |
B-G002970-00016 |
1 |
轴承32022 |
Bearing |
2 |
00005- |
|
20 |
Z30E.6-6A |
1 |
轮壳 |
Wheel hub |
2 |
00005- |
|
21 |
B-G002970-00015 |
1 |
轴承32021 |
Bearing |
2 |
00005- |
|
22 |
B-G09877A-00015 |
1 |
油封FB140×170×16 |
Oil seal |
4 |
00005- |
|
23 |
Z30E.6-18 |
1 |
制动盘 |
Brake disk |
2 |
00005- |
|
24 |
Z30.6-5 |
1 |
止动垫片 |
Check spacer |
12 |
00005- |
|
25 |
B-G000930-00005 |
1 |
垫圈14 |
Spacer |
56 |
00005- |
|
26 |
B-G057860-00050 |
1 |
螺栓M14×1.5×50-10.9ZnD |
Blot |
24 |
00005- |
|
27 |
B-G001190-00004 |
1 |
销A12×30 |
Pin |
4 |
00005- |
|
28 |
B-G003090-00002 |
1 |
滚针5×49.8 |
Needle |
168 |
00005- |
|
29 |
Z30E.6-13 |
1 |
太阳齿轮垫片 |
Washer |
2 |
00005- |
|
30 |
B-G00894A-00016 |
1 |
挡圈48 |
Washer |
2 |
00005- |
|
31 |
B-G001190-00007 |
1 |
销A16×32 |
Pin |
4 |
00005- |
|
32 |
B-G057830-00056 |
1 |
螺栓M14×35-10.9ZnD |
Bolt |
32 |
00005- |
|
33 |
Z30.6-18A |
1 |
半轴定位堵 |
Dowel |
2 |
00005- |
|
34 |
Z30.6-24 |
1 |
衬套 |
Bush |
2 |
00005- |
|

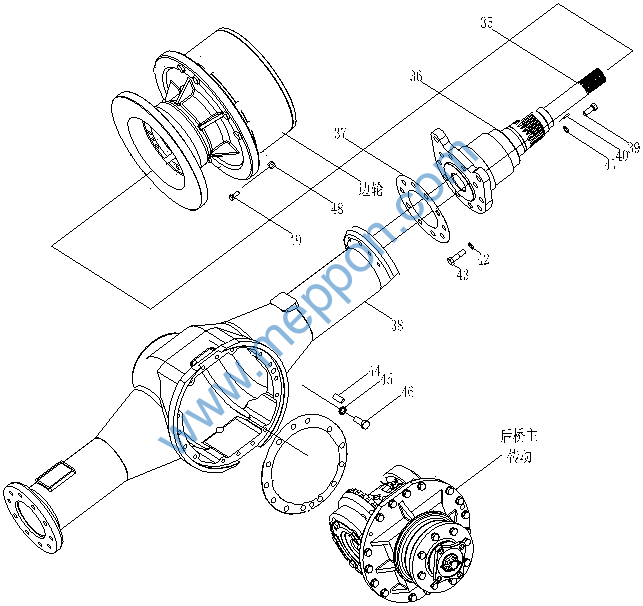

桥(Ⅱ) Rear Axle(Ⅱ)
