SINOMACH CHANGLIN 936X wheel loader parts catalog 17
后 桥(Ⅱ) Rear Axle(Ⅱ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
35 |
Z30.6E-2 |
1 |
半轴 |
Side shaft |
2 |
00005- |
|
36 |
Z30E.6-3A |
1 |
前桥左轮边支承轴 |
Supporting shaft(L) |
1 |
00005- |
|
Z30E.6-4A |
1 |
前桥右轮边支承轴 |
Supporting shaft(R) |
1 |
00005- |
||
37 |
Z30.6-30 |
1 |
垫 |
Gasket |
2 |
00005- |
|
38 |
Z30.8-1 |
1 |
后桥壳 |
Rear axle Case |
1 |
00005- |
|
39 |
B-G057820-00097 |
1 |
螺栓M18×50-10.9 |
Bolt |
18 |
00005- |
|
40 |
B-G001190-00008 |
1 |
销A16×50 |
Pin |
2 |
00005- |
|
41 |
B-Q020490-00009 |
1 |
垫圈18 |
Washer |
18 |
00005- |
|
42 |
B-G000930-00010 |
1 |
垫圈24 |
Washer |
4 |
00005- |
|
43 |
Z30.6-31 |
1 |
螺栓M24×1.5 |
Bolt |
4 |
00005- |
|
44 |
B-G001190-00007 |
1 |
销A16×32 |
Pin |
1 |
00005- |
|
45 |
B-G000930-00005 |
1 |
垫圈14 |
Washer |
16 |
00005- |
|
46 |
B-G057830-00062 |
1 |
螺栓M14×45ZnD |
Bolt |
16 |
00005- |
|
47 |
Z30.6.1-14 |
1 |
垫 |
Gasket |
1 |
00005- |
|
48 |
Z30.6-27A |
1 |
螺母M16×1.5 |
Nut |
24 |
00005- |
|
49 |
Z30.6-28A |
1 |
螺栓 |
Bolt |
24 |
00005- |
|

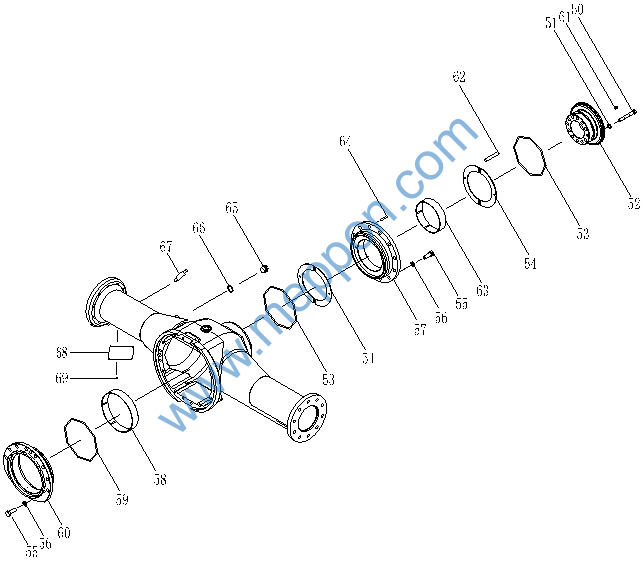

后 桥(Ⅲ) Rear Axle(Ⅲ)
后 桥(Ⅲ) Rear Axle(Ⅲ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
50 |
B-G057820-00060 |
1 |
螺栓M14×100ZnD |
Bolt |
10 |
00005- |
|
51 |
B-G000930-00005 |
1 |
垫圈14 |
Washer |
10 |
00005- |
|
52 |
Z30.8-7 |
1 |
法兰 |
Flange |
1 |
00005- |
|
53 |
B-Q020710-00034 |
1 |
O形圈220×5.7 |
O-ring |
2 |
00005- |
|
54 |
Z30.8-5 |
1 |
铜片 |
Copper washer |
4 |
00005- |
|
55 |
B-G057830-00076 |
1 |
螺栓M16×45ZnD |
Bolt |
20 |
00005- |
|
56 |
B-G000930-00006 |
1 |
垫圈16 |
Washer |
20 |
00005- |
|
57 |
Z30.8-6 |
1 |
后支撑环 |
Rear-back-up ring |
1 |
00005- |
|
58 |
Z30.8-3B |
1 |
衬套 |
Sleeve |
1 |
00005- |
|
59 |
B-Q020710-00035 |
1 |
O形圈230×5.7 |
O-ring |
2 |
00005- |
|
60 |
Z30.8-2 |
1 |
前支撑环 |
Front-back-up ring |
1 |
00005- |
|
61 |
B-J07940A-00001 |
1 |
油杯M10×1 |
Grease fitting |
1 |
00005- |
|
62 |
B-G001190-00021 |
1 |
销A8×45 |
Pin |
2 |
00005- |
|
63 |
Z30.8-4B |
1 |
衬套 |
Sleeve |
1 |
00005- |
|
64 |
B-G001190-00007 |
1 |
销A16×32 |
Pin |
1 |
00005- |
|
65 |
B-J010000-00011 |
1 |
螺塞M27×2 |
Screw |
4 |
00005- |
|
66 |
B-J009820-00008 |
1 |
垫圈27 |
Washer |
4 |
00005- |
|
67 |
W-03-00023 |
1 |
透气塞|NJ-130 |
Vent-plug |
1 |
00005- |
|
68 |
936.8-1 |
1 |
标牌 |
Name plate |
1 |
00005- |
|
69 |
B-G008270-00004 |
1 |
铆钉2×5 |
Pin |
4 |
00005- |
|

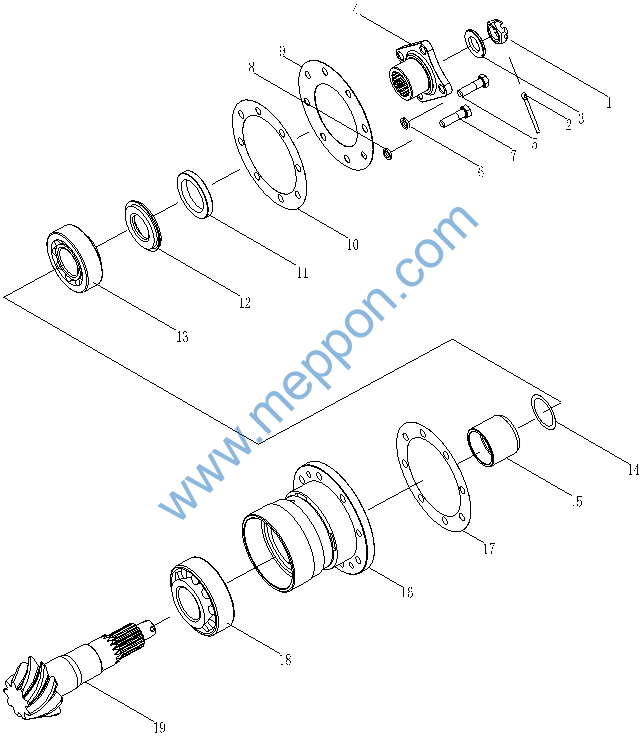

后桥主传动(Ⅰ) Rear Axle Main Drive(Ⅰ)
后桥主传动(Ⅰ) Rear Axle Main Drive(Ⅰ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30.6.1-25 |
1 |
螺母M30×1.5 |
Nut |
1 |
00005- |
|
2 |
B-G000910-00059 |
1 |
销6.3×60ZnD |
Cotter pin |
1 |
00005- |
|
3 |
Z30.6.1-26 |
1 |
垫圈 |
Washer |
1 |
00005- |
|
4 |
Z30.6.1-24 |
1 |
法兰盘 |
Flange |
1 |
00005- |
|
5 |
B-G057820-00063 |
1 |
螺栓M14×50ZnD |
Bolt |
7 |
00005- |
|
6 |
B-G000930-00005 |
1 |
垫圈14 |
Washer |
7 |
00005- |
|
7 |
B-G057820-00041 |
1 |
螺栓M12×50ZnD |
Bolt |
1 |
00005- |
|
8 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
1 |
00005- |
|
9 |
Z30.6.1-23 |
1 |
压盖 |
Cover |
1 |
00005- |
|
10 |
Z30.6.1-22 |
1 |
垫 |
Gasket |
1 |
00005- |
|
11 |
B-G09877A-00030 |
1 |
油封FB65×90×12 |
Oil seal |
1 |
00005- |
|
12 |
Z30.6.1-21 |
1 |
甩油盘 |
Oil thrower pan |
1 |
00005- |
|
13 |
B-G002970-00008 |
1 |
滚动轴承31311 |
Bearing |
1 |
00005- |
|
14 |
Z30.6.1-18A |
1 |
调整垫圈 |
Spacer |
1 |
00005- |
|
Z30.6.1-18B |
1 |
调整垫圈 |
Spacer |
1 |
00005- |
||
Z30.6.1-18C |
1 |
调整垫圈 |
Spacer |
1 |
00005- |
||
Z30.6.1-18D |
1 |
调整垫圈 |
Spacer |
1 |
00005- |
||
Z30.6.1-18E |
1 |
调整垫圈 |
Spacer |
1 |
00005- |
||
Z30.6.1-18F |
1 |
调整垫圈 |
Spacer |
1 |
00005- |
||
15 |
Z30.6.1-17 |
1 |
支撑套 |
Sleeve |
1 |
00005- |
|
16 |
Z30.6.1-20 |
1 |
轴承座 |
Bearing seat |
1 |
00005- |
|
17 |
Z30.6.1-19A |
1 |
调整垫圈 |
Spacer |
1 |
00005- |
|
Z30.6.1-19B |
1 |
调整垫圈 |
Spacer |
1 |
00005- |
||
Z30.6.1-19C |
1 |
调整垫圈 |
Spacer |
1 |
00005- |
||
Z30.6.1-19D |
1 |
调整垫圈 |
Spacer |
1 |
00005- |
||
18 |
B-G002970-00010 |
1 |
滚动轴承31313 |
Bearing |
1 |
00005- |
|
19 |
Z30.6.1-16L |
1 |
主动螺伞齿轮 |
Drive pinion |
1 |
00005- |
|

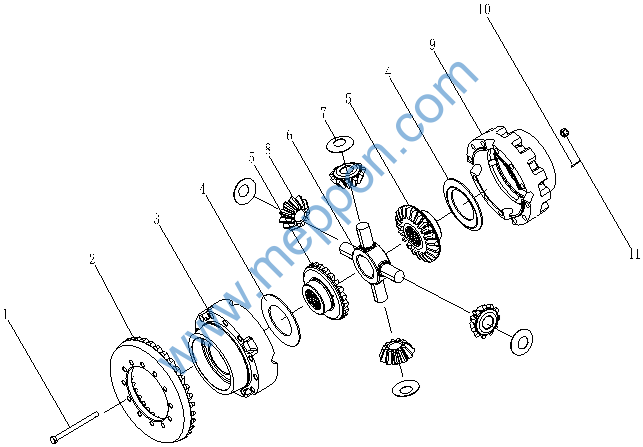

后桥主传动(Ⅱ)Rear Axle Main Drive(Ⅱ)
