SINOMACH CHANGLIN 936X wheel loader parts catalog 20
转向系统(I)Steering System(I)
序号 No. |
零件代号 Part No. |
版本 Ver. |
名称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G061760-00001 |
1 |
螺母M10x1.25ZnD |
Nut |
8 |
00005- |
|
2 |
B-G000930-00001 |
1 |
弹簧垫圈10 |
Washer |
10 |
00005- |
|
3 |
B-Q020490-00001 |
1 |
加厚垫圈10 |
Washer |
8 |
00005- |
|
4 |
936.10.9 |
1 |
软管总成 |
Hose |
1 |
00005- |
|
5 |
936.10.10 |
1 |
软管总成 |
Hose |
1 |
00005- |
|
6 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Bolt |
4 |
00005- |
|
7 |
B-G00097B-00002 |
1 |
平垫圈10 |
Washer |
4 |
00005- |
|
8 |
936.10-1 |
1 |
板 |
Plate |
2 |
00005- |
|
9 |
B-J010000-00002 |
1 |
螺塞M14X1.5 |
Drain plug |
2 |
00005- |
|
10 |
B-J010020-00003 |
1 |
铜垫圈14 |
Washer |
2 |
00005- |
|
11 |
936.10.3 |
1 |
油管 |
Oil pipe |
1 |
00005- |
|
12 |
936.10.4 |
1 |
油管 |
Oil pipe |
1 |
00005- |
|
13 |
B-Q020120-00002 |
1 |
U形管夹A22 |
U-pipe clamp |
4 |
00005- |
|
14 |
936.10.8 |
1 |
软管总成 |
Hose |
1 |
00005- |
|
15 |
936.10.14 |
1 |
软管总成 |
Hose |
1 |
00005- |
|
16 |
936.10.1 |
1 |
左转向油缸 |
Left steering cylinder |
1 |
00005- |
|
17 |
936.10.19 |
1 |
软管总成 |
Hose |
1 |
00005- |
|
18 |
936.10.2 |
1 |
右转向油缸 |
Right steering cylinder |
1 |
00005- |
|
19 |
936.10.18 |
1 |
软管总成 |
Hose |
1 |
00005- |
|
1 |
|||||||
转向系统(II)Steering System(II)
转向系统(II)Steering System(II)
序号 No. |
零件代号 Part No. |
版本 Ver. |
名称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G061710-00010 |
1 |
螺母M16X1.5ZnD |
Nut |
1 |
00005- |
|
2 |
B-G00097B-00008 |
1 |
垫圈16ZnD |
Washer |
1 |
00005- |
|
3 |
W-19-00001 |
1 |
方向盘(花键)|TCM-2 |
Steering wheel |
1 |
00005- |
|
4 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Bolt |
4 |
00005- |
|
5 |
B-G000930-00001 |
1 |
弹簧垫圈10 |
Washer |
13 |
00005- |
|
6 |
W-19-00018 |
1 |
转向器阀块总成 |
Valve |
1 |
00005- |
|
7 |
936.10.16 |
1 |
接头体 |
Joint |
4 |
00005- |
|
8 |
936.10.11 |
1 |
软管总成 |
Hose |
1 |
00005- |
|
9 |
936.10.15 |
1 |
软管总成 |
Hose |
2 |
00005- |
|
10 |
936.10.12 |
1 |
软管总成 |
Hose |
1 |
00005- |
|
11 |
Z30.10A.7-1 |
1 |
通油螺栓 |
Bolt |
00005- |
||
12 |
B-J010020-00008 |
1 |
垫圈24 |
Washer |
3 |
00005- |
|
13 |
936.10.7 |
接头体 |
Joint |
1 |
00005- |
||
14 |
W-07-00006 |
单路稳定分流阀|FLD-D30H |
Valve |
1 |
00005- |
||
15 |
936.10-8 |
接头体 |
Joint |
1 |
00005- |
||
16 |
B-J088700-00014 |
喉箍d32 |
Clamp |
2 |
00005- |
||
17 |
936.10-4B |
软管Ø16×700 |
Pipe |
1 |
00005- |
||
18 |
B-G000700-00009 |
螺钉M10x55 |
Bolt |
3 |
00005- |
||
19 |
B-G057830-00003 |
螺栓M10x20ZnD |
Bolt |
2 |
00005- |
||
20 |
936.10-7 |
板 |
Plate |
1 |
00005- |
||
21 |
936.10.17 |
接头体 |
Joint |
1 |
00005- |
||
22 |
936.10.13 |
软管总成 |
Hose |
1 |
00005- |
||
23 |
936.10.5 |
出油接口 |
Oil pipe |
1 |
00005- |
||
24 |
B-Q020710-00055 |
O形圈35×3.5 |
O-Ring |
1 |
00005- |
||
25 |
W-01-00133 |
齿轮油泵(左旋) |CBGj2050 |
Geer Pump |
1 |
00005- |
||
26 |
B-G057830-00143 |
螺栓M8x25ZnD |
Bolt |
4 |
00005- |
||
27 |
B-G000930-00017 |
垫圈8 |
Washer |
4 |
00005- |
||
28 |
936.10-5 |
波纹管 |
Hose |
1 |
00005- |
||
29 |
B-J088700-00017 |
喉箍d60 |
Clamp |
2 |
00005- |
||
30 |
936.10.6A |
泵进油管 |
Oil pipe |
1 |
00005- |
||
31 |
B-Q020710-00066 |
O形圈44×3.5 |
O-Ring |
1 |
00005- |
||
32 |
B-G057830-00010 |
螺栓M10x30ZnD |
Bolt |
4 |
00005- |
||

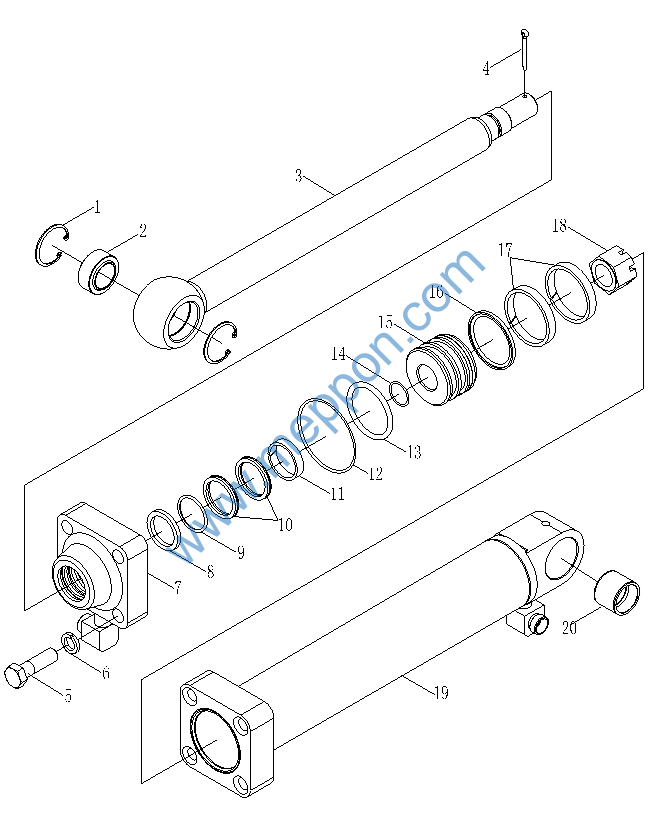

左转向油缸Left Steering Cylinder
左转向油缸 Left Steering Cylinder
序号 No. |
零件代号 Part No. |
版本 Ver. |
名称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G00893A-00006 |
1 |
挡圈47 |
Snap ring |
2 |
00005- |
|
2 |
B-G091630-00001 |
1 |
关节轴承GE30ES-2RS |
Joint bearing |
1 |
00005- |
|
3 |
936.10.1-1 |
1 |
活塞杆 |
Piston rod |
1 |
00005- |
|
4 |
B-G000910-00046 |
1 |
销5×40 |
Cotter pin |
1 |
00005- |
|
5 |
B-G057820-00079 |
1 |
螺栓M16x55ZnD |
Bolt |
4 |
00005- |
|
6 |
B-G000930-00006 |
1 |
垫圈16 |
Washer |
4 |
00005- |
|
7 |
936.10.1.1 |
1 |
缸头 |
Cylinder |
1 |
00005- |
|
8 |
B-G10708C-00008 |
1 |
防尘圈FC40x48x5 |
Block ring |
1 |
00005- |
|
9 |
B-Q020710-00067 |
1 |
0形圈45×3.1 |
O-ring |
1 |
00005- |
|
10 |
B-G10708A-0000(2)5 |
1 |
密封圈Y40x50x8 |
Lock ring |
1 |
00005- |
|
11 |
Z30E.10R.1-6A |
1 |
支承环 |
Support ring |
2 |
00005- |
|
12 |
B-Q020710-00103 |
1 |
0形圈90×3.1 |
O-ring |
1 |
00005- |
|
13 |
B-Q020710-00092 |
1 |
0形圈70×5.7 |
O-ring |
1 |
00005- |
|
14 |
B-Q020710-00046 |
1 |
0形圈30×3.1 |
O-ring |
1 |
00005- |
|
15 |
936.10.1-2 |
1 |
活塞 |
Piston |
1 |
00005- |
|
16 |
W-15-00069 |
1 |
格莱圈0700|S-55044 |
Lock ring |
1 |
00005- |
|
17 |
Z30E.10.1-3 |
1 |
支承环 |
Support ring |
2 |
00005- |
|
18 |
B-Q020430-00004 |
1 |
螺母M27x1.5ZnD |
Nut |
1 |
00005- |
|
19 |
936.10.1.2 |
1 |
缸体 |
Cylinder body |
1 |
00005- |
|
20 |
Z30E.10.1-5 |
1 |
衬套 |
Bush |
1 |
00005- |
|
左转向油缸 Left Steering Cylinder
