十二、前车架
Frame

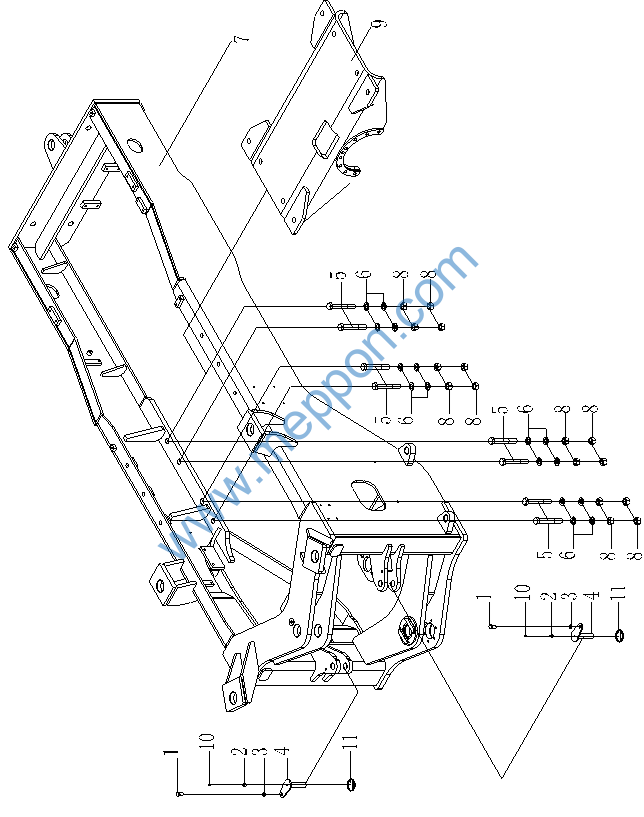

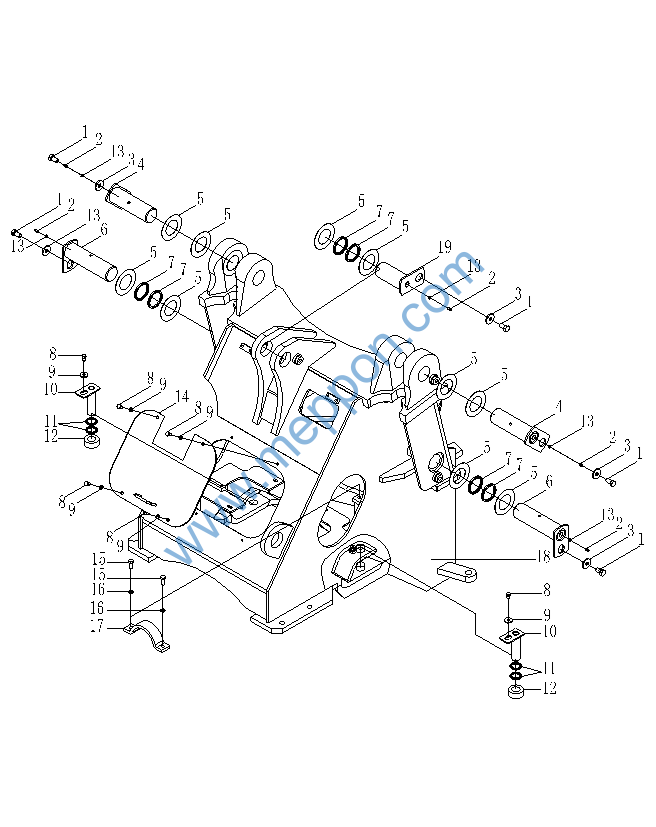

前车架 Front Frame
前车架 Front Frame
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00065 |
1 |
螺栓M16x25ZnD |
Bolt |
5 |
00005- |
|
2 |
B-J07940A-00001 |
1 |
油杯M10x1 |
Grease Fitting |
5 |
00005- |
|
3 |
B-Q01201E-00003 |
1 |
垫圈16 |
Washer |
3 |
00005- |
|
4 |
B-Q01201F-00039 |
1 |
铰销组件75×250 |
Shaft |
2 |
00005- |
|
5 |
B-Q01201C-00007 |
1 |
垫片77×130 |
Spacer |
30 |
00005- |
|
6 |
B-Q01201F-00056 |
1 |
铰销组件75×280 |
Shaft |
2 |
00005- |
|
7 |
B-Q01201B-00008 |
1 |
内防尘圈90 |
Dust Ring |
6 |
00005- |
|
8 |
B-G057830-00027 |
1 |
螺栓M12×20ZnD |
Bolt |
6 |
00005- |
|
9 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
6 |
00005- |
|
10 |
B-Q01201F-00038 |
1 |
铰销组件40×145B |
Shaft |
2 |
00005- |
|
11 |
B-Q01201B-00002 |
1 |
内防尘圈50 |
Dust Ring |
4 |
00005- |
|
12 |
Z30E.12-2 |
1 |
垫圈 |
Washer |
2 |
00005- |
|
13 |
W-12-00192 |
1 |
油杯防尘套M10×1 |
Grease Fitting Ring |
00005- |
||
14 |
Z30E.14A.11 |
1 |
盖板 |
Cover |
1 |
00005- |
|
15 |
B-G057830-00057 |
1 |
螺栓M14x35ZnD |
Bolt |
2 |
00005- |
|
16 |
B-G000930-00005 |
1 |
垫圈14 |
Washer |
2 |
00005- |
|
17 |
Z30E.12.8 |
1 |
万向节支承压盖 |
Clamp Cover |
1 |
00005- |
|
18 |
936.12B.1 |
1 |
前车架 |
Front Frame |
1 |
00005- |
|
19 |
Z30E.12.6 |
1 |
铰销组件 |
Shaft |
1 |
00005- |
|

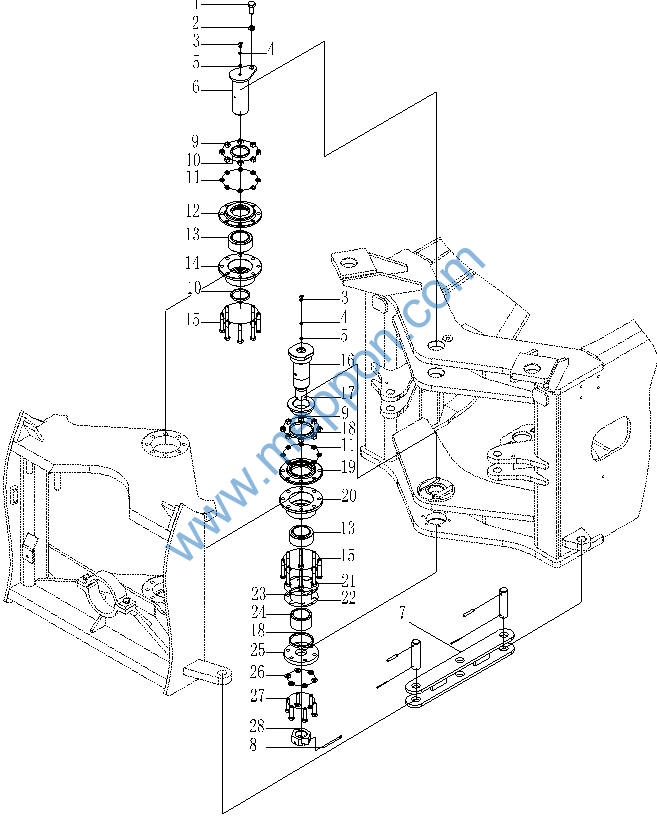

铰接装配 Joint Assembly
铰接装配 Joint Assembly
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00072 |
1 |
螺栓M16×40ZnD |
Bolt |
1 |
00005- |
|
2 |
B-Q020490-00007 |
1 |
垫圈16 |
Washer |
1 |
00005- |
|
3 |
B-J07940B-00001 |
1 |
油杯45°M10×1 |
Grease Fitting |
2 |
00005- |
|
4 |
Z30.12-14 |
1 |
垫圈 Φ16XΦ11 |
Washer |
2 |
00005- |
|
5 |
Z30.12-14A |
1 |
垫圈 Φ16XΦ11 |
Washer |
2 |
00005- |
|
6 |
936.12.6.1 |
1 |
上铰接轴 |
Shaft |
1 |
00005- |
|
7 |
B-Q021000-00001 |
1 |
车架锁30-460R |
Frame Lock |
1 |
00005- |
|
8 |
B-G000910-00077 |
1 |
销6.3×80ZnD |
Pin |
1 |
00005- |
|
9 |
B-G061700-00010 |
1 |
螺母M14ZnD |
Nut |
16 |
00005- |
|
10 |
B-G09877A-00065 |
1 |
油封B60×80×8B |
Sealing Ring |
2 |
00005- |
|
11 |
B-G000930-00005 |
1 |
垫圈14 |
Washer |
16 |
00005- |
|
12 |
936.12.6-2 |
1 |
上轴承盖 |
Bearing Cover |
1 |
00005- |
|
13 |
B-G091630-00005 |
1 |
关节轴承GE60ES |
Bearing |
2 |
00005- |
|
14 |
936.12.6-1 |
1 |
上轴承座 |
Bearing cover |
1 |
00005- |
|
15 |
B-G057820-00241 |
1 |
螺栓M14×75-10.9ZnD |
Bolt |
16 |
00005- |
|
16 |
936.12.6-3 |
1 |
下铰接轴 |
Shaft |
1 |
00005- |
|
17 |
936.12.6-4 |
1 |
上轴套 |
Sleeve |
1 |
00005- |
|
18 |
B-G09877A-00066 |
1 |
油封B75×95×10B |
Sealing Ring |
2 |
00005- |
|
19 |
936.12.6-5 |
1 |
下轴承盖 |
Bearing cover |
1 |
00005- |
|
20 |
936.12.6-6 |
1 |
下轴承座 |
Bearing cover |
1 |
00005- |
|
21 |
Z30.12C-4 |
1 |
调整垫片 |
Shim |
2 |
00005- |
|
22 |
Z30.12C-4A |
1 |
调整垫片 |
Shim |
2 |
00005- |
|
23 |
Z30.12C-4B |
1 |
调整垫片 |
Shim |
2 |
00005- |
|
24 |
936.12.6-7 |
1 |
下轴套 |
Sleeve |
1 |
00005- |
|
25 |
Z30.12M-4 |
1 |
挡板 |
Baffle |
1 |
00005- |
|
26 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
6 |
00005- |
|
27 |
B-G057830-00195 |
1 |
螺栓M12×50-10.9ZnD |
Frame lock |
6 |
00005- |
|
28 |
Z30.12M-5 |
1 |
螺母 |
Nut |
1 |
00005- |
|
后车架 Rear Frame
