SINOMACH CHANGLIN 936X wheel loader parts catalog 24
工作装置 Working Equipment
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
936.31.G0 |
1 |
铲斗 |
Bucket |
1 |
00005- |
|
2 |
936.13.3.1 |
1 |
拉杆 |
Drag rod |
1 |
00005- |
|
936.13A.2.1 |
1 |
加长拉杆 |
Lengthen Drag rod |
1 |
00005- |
* |
|
3 |
936.13.2.1 |
1 |
摇臂 |
Rocker arm |
1 |
00005- |
|
4 |
936.13.1.1 |
1 |
动臂 |
Lift arm |
1 |
00005- |
|
936.13A.1.1 |
1 |
加长动臂 |
Lengthen Lift arm |
1 |
00005- |
* |
|
5 |
B-Q01201A-00013 |
1 |
轴套75×70A |
Bushing |
2 |
00005- |
|
6 |
B-Q01201B-00008 |
1 |
内防尘圈90 |
Dust ring |
4 |
00005- |
|
7 |
B-Q01201A-00006 |
1 |
轴套65×55A |
Bushing |
2 |
00005- |
|
8 |
B-Q01201B-00006 |
1 |
内防尘圈80 |
Dust ring |
12 |
00005- |
|
9 |
Z30E.13-2 |
1 |
垫片 |
Pad |
4 |
00005- |
|
10 |
B-Q01201F-00054 |
1 |
铰销组件65×165(m=89)A |
Shaft assembly |
2 |
00005- |
|
11 |
B-J07940A-00001 |
1 |
油杯M10×1 |
Grease fitting |
6 |
00005- |
|
12 |
B-Q01201E-00003 |
1 |
垫圈16 |
Washer |
8 |
00005- |
|
13 |
B-G057830-00066 |
1 |
螺栓M16×25ZnD |
Bolt |
8 |
00005- |
|
14 |
B-Q01201F-00022 |
1 |
铰销组件65×190B |
Shaft assembly |
1 |
00005- |
|
15 |
Z30E.13-4 |
1 |
垫片 |
Pad |
4 |
00005- |
|
16 |
B-Q01201A-00008 |
1 |
轴套65×70A |
Bushing |
3 |
00005- |
|
17 |
936.13-1 |
1 |
垫片 |
Pad |
4 |
00005- |
|
18 |
B-Q01201G-00001 |
1 |
外防尘圈100 |
Out dust ring |
4 |
00005- |
|
19 |
B-Q01201F-00021 |
1 |
铰销组件65×190(m=102.5)A |
Shaft assembly |
3 |
00005- |
|
20 |
B-Q01201F-00024 |
1 |
铰销组件70×190B |
Shaft assembly |
1 |
00005- |
|
21 |
Z30E.13-3 |
1 |
垫片 |
Pad |
2 |
00005- |
|
22 |
B-Q01201B-00007 |
1 |
内防尘圈85 |
Dust ring |
2 |
00005- |
|
23 |
936.13.2-1 |
1 |
轴套 |
Bushing |
2 |
00005- |
|
24 |
B-Q01201B-00001 |
1 |
内防尘圈100 |
Dust ring |
2 |
00005- |
|
25 |
Z30E.13-1 |
1 |
垫片 |
Pad |
2 |
00005- |
|
26 |
B-Q01201F-00057 |
1 |
铰销组件85×335(m=178.5)A |
Shaft assembly |
1 |
00005- |
|
27 |
B-Q01201A-00009 |
1 |
轴套65×70B |
Bushing |
1 |
00005- |
|
注:选装*表示配加长臂工作装置 |

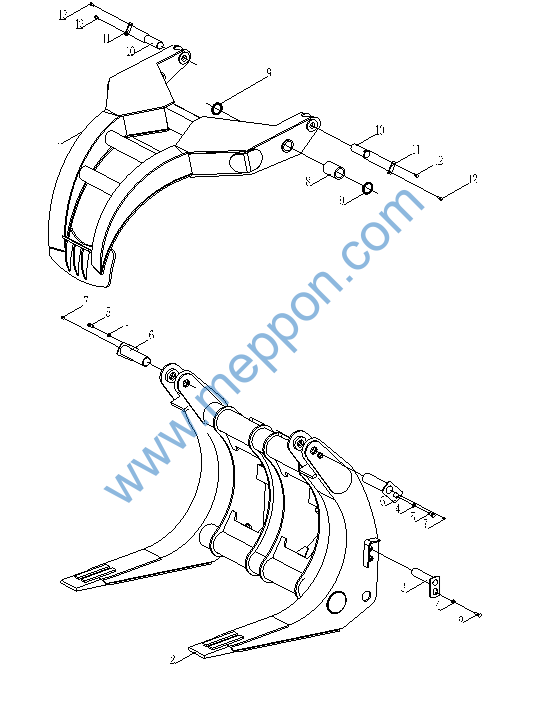

* 通用抓具 Log Fork
* 通用抓具 Log Fork
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
936.31.G1.2 |
1 |
上爪 |
Upper fork |
1 |
00005- |
* |
936.31.G1B.2 |
00780 |
||||||
2 |
936.31.G1.1 |
1 |
下爪 |
Lower fork |
1 |
00005- |
* |
936.31.G1B.1 |
00780 |
||||||
3 |
936.31.G1.4 |
1 |
销轴40×186B |
Pin |
2 |
00005- |
* |
4 |
B-Q01201E-00001 |
1 |
垫圈12 |
Washer |
4 |
00469- |
* |
5 |
B-G057830-00034 |
1 |
螺栓M12×30ZnD |
Bolt |
4 |
00005- |
* |
6 |
936.31.G1.3 |
1 |
销轴50×206(m=114)A |
Pin |
2 |
00005- |
* |
7 |
B-J07940A-00001 |
1 |
油杯M10×1 |
Grease fitting |
2 |
00005- |
* |
8 |
936.31.G1-1 |
1 |
轴套50×100A |
Bushing |
2 |
00005- |
* |
9 |
B-Q01201B-00003 |
1 |
内防尘圈65 |
Dust ring |
4 |
00005- |
* |
10 |
Z30.13.4-1 |
1 |
销轴 |
Pin |
2 |
00005- |
* |
11 |
Z30.13.4-2 |
1 |
限位板 |
Board |
2 |
00005- |
* |
12
|
B-G057830-00139 |
1
|
螺栓M8×20ZnD |
Bolt
|
4
|
00005-
|
*
|

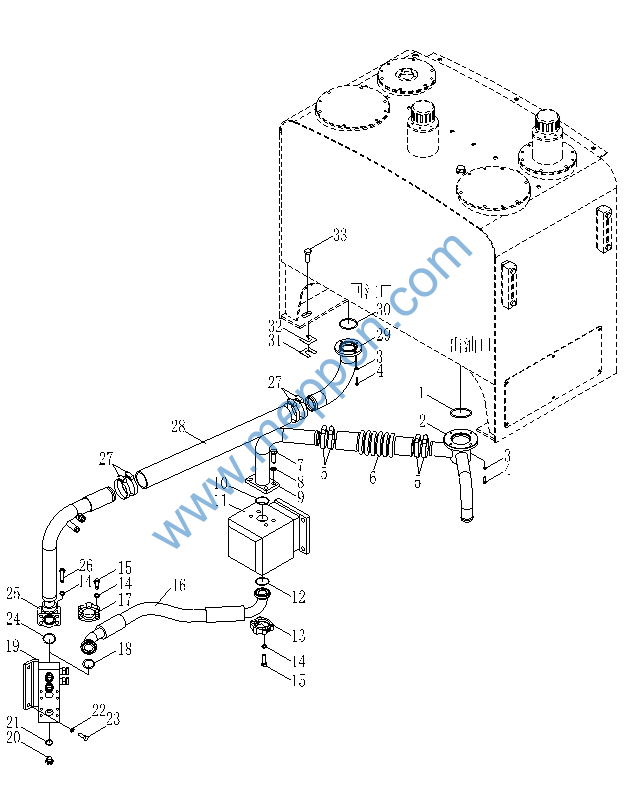

十四、工作液压系统
Hydraulic System
工作液压系统(两联)(Ⅰ)
Hydraulic System(For 2-Spool)(Ⅰ)
