SINOMACH CHANGLIN 936X wheel loader parts catalog 25
工作液压系统(两联)(Ⅰ)
Hydraulic System(For 2-Spool)(Ⅰ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-Q020710-00093 |
1 |
O形圈75×3.1 |
O-ring |
1 |
00005- |
|
2 |
936.14.2A |
1 |
油管 |
Oil pipe |
1 |
00005- |
|
3 |
B-G000930-00015 |
1 |
垫圈6 |
Washer |
8 |
00005- |
|
4 |
B-G057830-00131 |
1 |
螺栓M6x20ZnD |
Bolt |
8 |
00005- |
|
5 |
B-J088700-00017 |
1 |
喉箍d60 |
Clamp |
4 |
00005- |
|
6 |
Z30E.14H-1 |
H |
45低压胶管 |
Hose |
1 |
00005- |
|
7 |
B-G057830-00033 |
1 |
螺栓M12x30-10.9ZnD |
Bolt |
4 |
00005- |
|
8 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
4 |
00005- |
|
9 |
Z30E.14M.2 |
1 |
油管 |
Oil pipe |
1 |
00005- |
|
10 |
B-Q020710-00078 |
1 |
O形圈55×3.1 |
O-ring |
1 |
00005- |
|
11 |
W-01-00134 |
1 |
齿轮油泵(左旋)|CBGj2100(SAE) |
Pump |
1 |
00005- |
|
12 |
B-Q020710-00066 |
1 |
O形圈44×3.5 |
O-ring |
1 |
00005- |
|
13 |
B-Q020140-00003 |
1 |
分离式法兰Aφ44.1/21 |
Separated flange |
2 |
00005- |
|
14 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
14 |
00005- |
|
15 |
B-G057830-00011 |
1 |
螺栓M10x35-10.9ZnD |
Bolt |
8 |
00005- |
|
16 |
Z30E.14R.15 |
1 |
软管总成 |
Hose |
1 |
00005- |
|
17 |
B-Q020140-00002 |
1 |
分离式法兰A38.9/35 |
Separated flange |
10 |
00005- |
|
18 |
B-Q020710-00060 |
1 |
O形圈38×3.5 |
O-ring |
4 |
00005- |
|
19 |
Z30R.14R.16 |
1 |
联接板 |
Plate |
1 |
00005- |
|
20 |
B-J010000-00002 |
1 |
螺塞M14×1.5 |
Plug screw |
1 |
00005- |
|
21 |
B-J010020-00003 |
1 |
垫圈14 |
Washer |
1 |
00005- |
|
22 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
2 |
00005- |
|
23 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Bolt |
2 |
00005- |
|
24 |
B-Q020710-00065 |
1 |
O形圈41×3.5 |
O-ring |
1 |
00005- |
|
25 |
936.14.4 |
1 |
油管 |
Oil pipe |
1 |
00005- |
|
26 |
B-G057820-00018 |
1 |
螺栓M10x60ZnD |
Bolt |
4 |
00005- |
|
27 |
B-J088700-00018 |
1 |
喉箍d70 |
Clamp |
4 |
00005- |
|
28 |
936.14-1 |
1 |
51低压胶管(l=600) |
Hose |
1 |
00005- |
|
29 |
Z30E.14F.2A |
1 |
油管 |
Oil pipe |
1 |
00005- |
|
30 |
B-Q020710-00082 |
1 |
O形圈60×3.1 |
O-ring |
1 |
00005- |
|
31 |
Z30.14A.8-26 |
1 |
调整垫片 |
Adjusting shim |
6 |
00005- |
|
32 |
Z30.14A.8-25 |
1 |
调整垫片 |
Adjusting shim |
6 |
00005- |
|
33 |
B-G057830-00076 |
1 |
螺栓M16x45ZnD |
Bolt |
6 |
00005- |
|

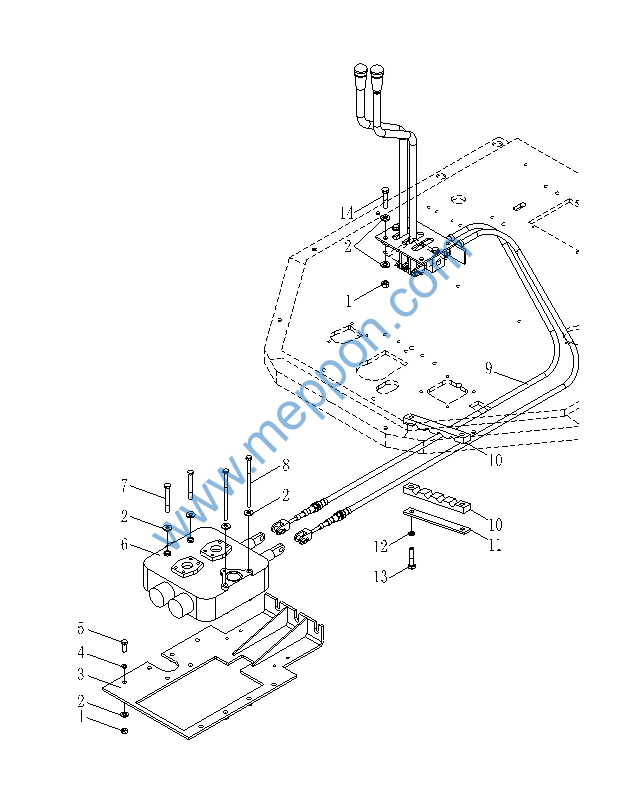

工作液压系统(两联)(Ⅱ)
Hydraulic System(For 2-Spool)(Ⅱ)
工作液压系统(两联)(Ⅱ)
Hydraulic System(For 2-Spool)(Ⅱ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G061700-00007 |
1 |
螺母M12ZnD |
Nut |
8 |
00005- |
|
2 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
16 |
00005- |
|
3 |
936.14.15 |
1 |
板 |
Plate |
1 |
00005- |
|
4 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
4 |
00005- |
|
5 |
B-G057830-00032 |
1 |
螺栓M12x30ZnD |
Bolt |
4 |
00005- |
|
6 |
W-07-00186 |
1 |
多路换向阀(两联)|GDF32D2 |
Valve |
1 |
00005- |
|
7 |
B-G057820-00031 |
1 |
螺栓M12x120ZnD |
Bolt |
2 |
00005- |
|
8 |
B-G057820-00035 |
1 |
螺栓M12x170-10.9ZnD |
Bolt |
2 |
00005- |
|
9 |
W-12-00274 |
1 |
控制器总成WJ11-50-52A |
Control device |
1 |
00005- |
|
10 |
936.14-3 |
1 |
橡胶夹 |
Rubber Plate |
2 |
00005- |
|
11 |
936.14-2 |
1 |
板 |
Plate |
1 |
00005- |
|
12 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
2 |
00005- |
|
13 |
B-G057830-00016 |
1 |
螺栓M10x45ZnD |
Bolt |
2 |
00005- |
|
14 |
B-G057830-00041 |
1 |
螺栓M12x40ZnD |
Bolt |
4 |
00005- |
|

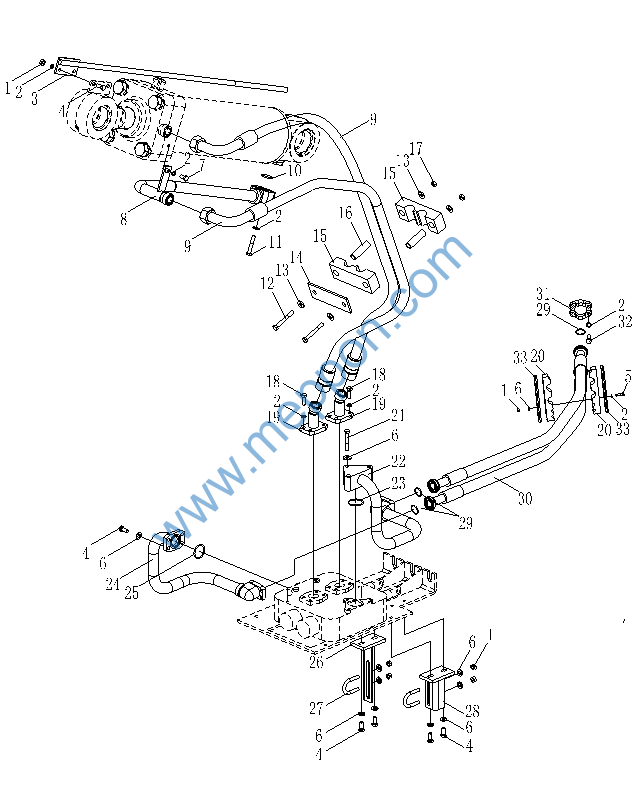

工作液压系统(两联)(Ⅲ)
Hydraulic System(For 2-Spool)(Ⅲ)
工作液压系统(两联)(Ⅲ)
Hydraulic System(For 2-Spool)(Ⅲ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-Q020710-00057 |
1 |
O形圈36×3.5 |
O-ring |
4 |
00005- |
|
2 |
936.14.13 |
1 |
油管 |
Oil tube |
2 |
00005- |
|
3 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
16 |
00005- |
|
4 |
B-G057820-00164 |
1 |
螺栓M8x55ZnD |
Bolt |
16 |
00005- |
|
5 |
Z30E.14-4 |
1 |
衬垫 |
Clamp |
2 |
00005- |
|
6 |
Z30E.14-3 |
1 |
板 |
Plate |
2 |
00005- |
|
7 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
2 |
00005- |
|
8 |
B-G057820-00043 |
1 |
螺栓M12x55ZnD |
Bolt |
2 |
00005- |
|
9 |
B-Q020710-00071 |
1 |
O形圈48×3.5 |
O-ring |
2 |
00005- |
|
10 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
16 |
00005- |
|
11 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Bolt |
12 |
00005- |
|
12 |
936.14.6 |
1 |
油管 |
Oil tube |
1 |
00005- |
|
13 |
936.14.7 |
1 |
油管 |
Oil tube |
1 |
00005- |
|
14 |
B-G061760-00001 |
1 |
螺母M10x1.25ZnD |
Nut |
16 |
00005- |
|
15 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
8 |
00005- |
|
16 |
936.14.21 |
1 |
左支板 |
Plate |
1 |
00005- |
|
17 |
B-Q020120-00003 |
1 |
U形管夹A28 |
U-pipe clamp |
8 |
00005- |
|
18 |
B-G057830-00143 |
1 |
螺栓M8x25ZnD |
Bolt |
16 |
00005- |
|
19 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
16 |
00005- |
|
20 |
B-Q020710-00060 |
1 |
O形圈38×3.5 |
O-ring |
4 |
00005- |
|
21 |
936.14.14 |
1 |
油管 |
Oil tube |
2 |
00005- |
|
22 |
936.14.24 |
1 |
软管总成 |
Hose |
4 |
00005- |
|
23 |
936.14.8 |
1 |
油管 |
Oil tube |
1 |
00005- |
|
24 |
936.14.9 |
1 |
油管 |
Oil tube |
1 |
00005- |
|
25 |
936.14.22 |
1 |
右支板 |
Plate |
1 |
00005- |
|

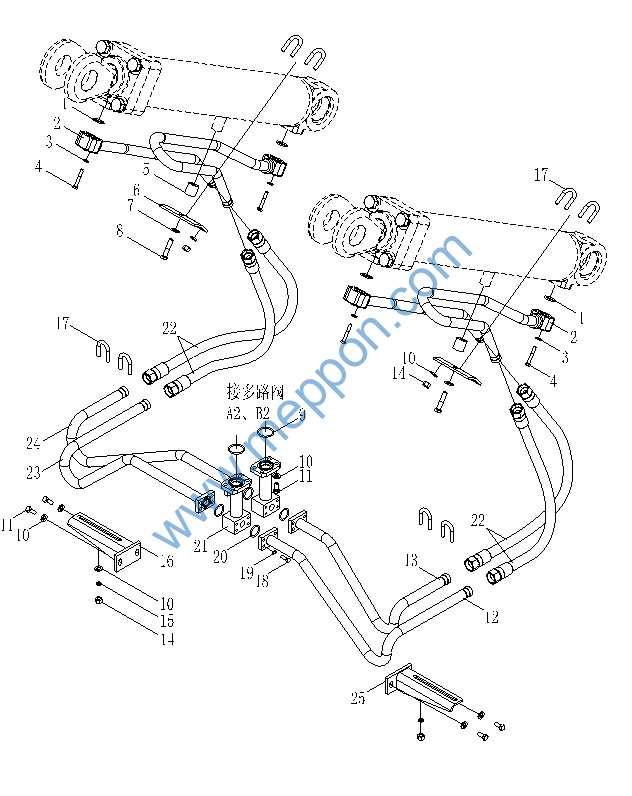

工作液压系统(两联)(Ⅳ)
Hydraulic System( For 2-Spool)(Ⅳ)
