SINOMACH CHANGLIN 936X wheel loader parts catalog 26
工作液压系统(两联)(Ⅳ)
Hydraulic System( For 2-Spool)(Ⅳ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Nut |
8 |
00005- |
|
2 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
16 |
00005- |
|
3 |
936.14.20 |
1 |
标示杆 |
Bar |
1 |
00005- |
|
936.14B.2 |
1 |
标示杆 |
Bar |
1 |
00005- |
* |
|
4 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Bolt |
6 |
00005- |
|
5 |
B-G057820-00194 |
1 |
螺栓M10x80ZnD |
Bolt |
2 |
00005- |
|
6 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
15 |
00005- |
|
7 |
B-G057830-00003 |
1 |
螺栓M10x20ZnD |
Bolt |
1 |
00005- |
|
8 |
936.14.18 |
1 |
油管 |
Oil tube |
1 |
00005- |
|
9 |
936.14.23 |
1 |
胶管接头 |
Hose |
2 |
00005- |
|
10 |
B-Q020710-00065 |
1 |
O形圈41×3.5 |
O-ring |
1 |
00005- |
|
11 |
B-G057820-00018 |
1 |
螺栓M10x60ZnD |
Bolt |
4 |
00005- |
|
12 |
B-G057820-00027 |
1 |
螺栓M12x105ZnD |
Bolt |
2 |
00005- |
|
13 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
4 |
00005- |
|
14 |
Z30E.14-6 |
1 |
板 |
Plate |
1 |
00005- |
|
15 |
Z30E.14-7 |
1 |
橡胶板 |
Rubber Plate |
2 |
00005- |
|
16 |
Z30E.14-5 |
1 |
垫套 |
Cushion |
2 |
00005- |
|
17 |
B-G061760-00002 |
1 |
螺母M12ZnD |
Nut |
6 |
00005- |
|
18 |
B-G057830-00010 |
1 |
螺栓M10x30ZnD |
Bolt |
8 |
00005- |
|
19 |
936.14.19 |
1 |
接头 |
Joint |
2 |
00005- |
|
20 |
936.14-4 |
1 |
油管夹 |
Rubber Plate |
2 |
00005- |
|
21 |
B-G057820-00020 |
1 |
螺栓M10x65-10.9ZnD |
Bolt |
1 |
00005- |
|
22 |
936.14.11A |
1 |
油管 |
Oil pipe |
1 |
00005- |
|
23 |
B-Q020710-00072 |
1 |
O形圈50×3.1 |
O-ring |
1 |
00005- |
|
24 |
936.14.26A |
1 |
油管 |
Oil pipe |
1 |
00005- |
|
25 |
B-Q020710-00071 |
1 |
O形圈48×3.5 |
O-ring |
1 |
00005- |
|
26 |
936.14.22 |
1 |
右支板 |
Plate |
1 |
00005- |
|
27 |
B-Q020120-00004 |
1 |
U形管夹A34 |
U-pipe clamp |
2 |
00005- |
|
28 |
936.14.21 |
1 |
左支板 |
Plate |
1 |
00005- |
|
29 |
B-Q020710-00060 |
1 |
O形圈38×3.5 |
O-ring |
4 |
00005- |
|
30 |
936.14.25 |
1 |
软管总成 |
Hose |
2 |
00005- |
|
31 |
B-Q020140-00002 |
1 |
分离式法兰Aφ38.9/35 |
Separated flange |
8 |
00005- |
|
32 |
B-G057830-00011 |
1 |
螺栓M10x35-10.9ZnD |
Bolt |
16 |
00005- |
|
33 |
936.14-5 |
1 |
板 |
Plate |
2 |
00005- |
|
注: 选装栏标注”*“符号件用于配加长臂车型。

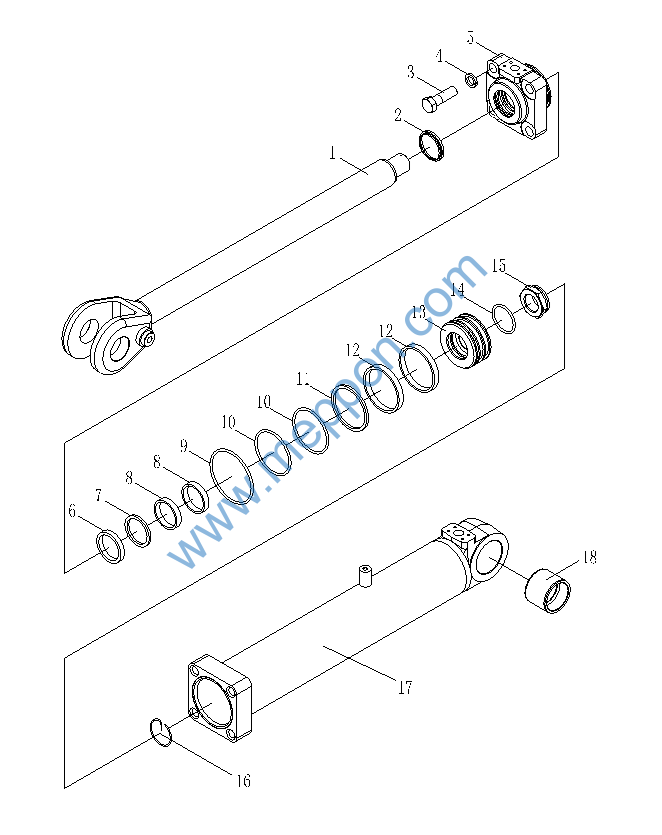

举升油缸 Boom Cylinder
举升油缸 Boom Cylinder
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30E.14M.7.1 |
1 |
活塞杆 |
Piston rod |
1 |
00005- |
|
2 |
B-G10708C-00012 |
1 |
防尘圈FC70x80x6 |
Dustproof ring |
1 |
00005- |
|
3 |
B-G057850-00039 |
1 |
螺栓M24x2x80-10.9ZnD |
Bolt |
4 |
00005- |
|
4 |
B-G000930-00010 |
1 |
垫圈24 |
Washer |
4 |
00005- |
|
5 |
Z30E.14.20-2 |
1 |
缸头 |
Guide sleeve |
1 |
00005- |
|
6 |
B-G10708A-00009 |
1 |
活塞杆密封圈70x85x12.5 |
Seal circle |
1 |
00005- |
|
7 |
W-15-00082 |
1 |
斯特封0700|S-55013 |
Seal circle |
1 |
00005- |
|
8 |
Z30E.14.20-1 |
1 |
支承环 |
Support ring |
2 |
00005- |
|
9 |
B-Q020710-00020 |
1 |
O形圈150×5.7 |
O-Ring |
1 |
00005- |
|
10 |
B-Q020710-00012 |
1 |
O形圈125×5.7 |
O-Ring |
2 |
00005- |
|
11 |
W-15-00074 |
1 |
格莱圈1250|S-55044 |
Glyd ring |
1 |
00005- |
|
12 |
Z30E.14.20-3 |
1 |
支承环 |
Support ring |
2 |
00005- |
|
13 |
Z30E.14.20-4 |
1 |
活塞 |
Piston |
1 |
00005- |
|
14 |
B-Q020710-00100 |
1 |
O形圈80×5.7 |
O-Ring |
1 |
00005- |
|
15 |
Z30E.14.20-5 |
1 |
锁紧螺母 |
Nut |
1 |
00005- |
|
16 |
Z30E.14.20-6 |
1 |
止动钢丝圈 |
steel wire |
1 |
00005- |
|
17 |
Z30E.14.20.2 |
1 |
缸体 |
Cylinder body |
1 |
00005- |
|
18 |
Z30E.14.20-7 |
1 |
轴套 |
bushing |
1 |
00005- |
|
注:该油缸密封件均采用进口密封件。

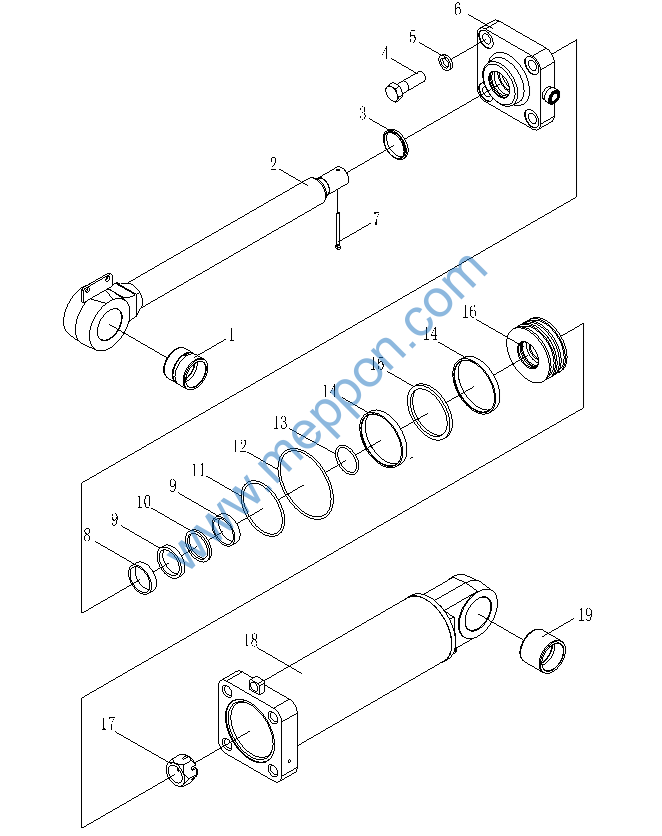

转斗油缸 Bucket Cylinder
转斗油缸 Bucket Cylinder
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30E.14.21-1 |
1 |
轴套 |
bushing |
1 |
00005- |
|
2 |
936.14.17.1 |
1 |
活塞杆 |
Piston rod |
1 |
00005- |
|
936.14B.1.1 |
1 |
活塞杆 |
Piston rod |
1 |
00005- |
* |
|
3 |
B-G10708C-00012 |
1 |
防尘圈FC70x80x6 |
Dustproof ring |
1 |
00005- |
|
4 |
B-G057850-00041 |
1 |
螺栓M27x1.5×90-10.9ZnD |
Bolt |
4 |
00005- |
|
5 |
B-G000930-00012 |
1 |
垫圈27 |
Washer |
4 |
00005- |
|
6 |
936.14.17.2 |
1 |
缸头 |
Guide sleeve |
1 |
00005- |
|
7 |
B-G000910-00068 |
1 |
销8×90 |
Pin |
1 |
00005- |
|
8 |
W-15-00421 |
1 |
密封圈70x85x11.5 |
Seal circle |
1 |
00005- |
|
9 |
Z30E.14.21-2 |
1 |
支承环 |
Support ring |
2 |
00005- |
|
10 |
W-15-00082 |
1 |
斯特封0700|S-55013 |
Seal circle |
1 |
00005- |
|
11 |
B-Q020710-00152 |
1 |
O形圈150×5.7 |
O-Ring |
1 |
00005- |
|
12 |
B-Q020710-00150 |
1 |
O形圈180×5.7 |
O-Ring |
1 |
00005- |
|
13 |
B-Q020710-00151 |
1 |
O形圈80×5.7 |
O-Ring |
1 |
00005- |
|
14 |
Z30E.14.21-3 |
1 |
支承环 |
Support ring |
2 |
00005- |
|
15 |
W-15-00075 |
1 |
格莱圈1500|S-55044 |
Glyd ring |
1 |
00005- |
|
16 |
Z30E.14.21-4 |
1 |
活塞 |
Piston |
1 |
00005- |
|
17 |
B-G094570-00006 |
1 |
螺母M48x2 |
Nut |
1 |
00005- |
|
18 |
936.14.17.3 |
1 |
缸体 |
Cylinder body |
1 |
00005- |
|
936.14B.1.2 |
1 |
缸体 |
Cylinder body |
1 |
00005- |
* |
|
19 |
Z30E.14.21-5 |
1 |
轴套 |
bushing |
1 |
00005- |
|
注: 选装栏标注”*“符号件用于配加长臂车型。

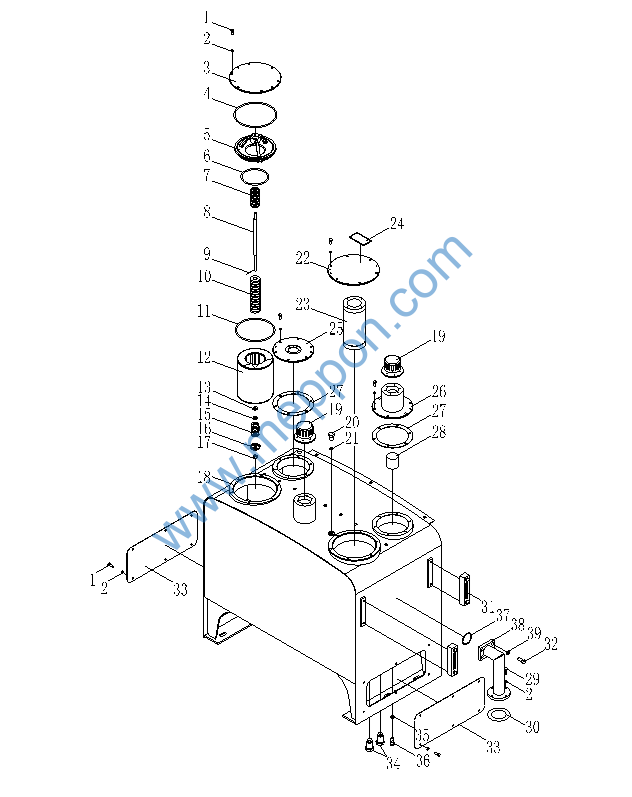

油箱 Hydraulic Tank
