SINOMACH CHANGLIN 936X wheel loader parts catalog 27
油箱 Hydraulic Tank
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00139 |
1 |
螺栓M8x20ZnD |
Bolt |
36 |
00005- |
|
2 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
44 |
00005- |
|
3 |
Z30.14M.5-1 |
1 |
滤油器盖 |
Filter cover |
1 |
00005- |
|
4 |
B-Q020710-00030 |
1 |
O形圈200×5.7 |
O-Ring |
2 |
00005- |
|
5 |
Z30.14.8-5 |
1 |
支架 |
Washer |
1 |
00005- |
|
6 |
B-Q020710-00014 |
1 |
O形圈130×5.7 |
O-Ring |
1 |
00005- |
|
7 |
Z30E.14F.3-1 |
1 |
弹簧 |
Spring |
1 |
00005- |
|
8 |
Z30.14.8-4 |
1 |
拉杆 |
pole |
1 |
00005- |
|
9 |
B-G000910-00020 |
1 |
销2×20 |
Pin |
1 |
00005- |
|
10 |
Z30.14.8.3 |
1 |
磁铁芯 |
Magnet |
1 |
00005- |
|
11 |
B-Q020710-00027 |
1 |
O形圈185×5.7 |
O-Ring |
1 |
00005- |
|
12 |
Z30.14.8.2 |
1 |
滤网总成 |
filter gauze |
1 |
00005- |
|
13 |
Z30.14.8-3 |
1 |
铜垫 |
Washer |
1 |
00005- |
|
14 |
B-G061720-00002 |
1 |
螺母M12ZnD |
Nut |
1 |
00005- |
|
15 |
Z30.14.8-2 |
1 |
弹簧 |
Spring |
1 |
00005- |
|
16 |
Z30.14.8-1 |
1 |
弹簧压盖 |
Spring Cover |
1 |
00005- |
|
17 |
B-G061790-00001 |
1 |
螺母M10ZnD |
Nut |
1 |
00005- |
|
18 |
936.14.1.1 |
1 |
箱体 |
Case |
1 |
00005- |
|
19 |
W-15-00475 |
1 |
预压式空气滤清器 |
Air cleaner |
2 |
00005- |
|
20 |
Z30.14.8-18 |
1 |
螺塞 |
Drain plug |
1 |
00005- |
|
21 |
B-Q020710-00023 |
1 |
O形圈16×2.4 |
O-Ring |
1 |
00005- |
|
22 |
Z30.14M.5-2 |
1 |
压盖 |
Cover |
1 |
00005- |
|
23 |
W-15-00043 |
1 |
进油滤油器|WU-400F-A |
Oil filter |
1 |
00005- |
|
24 |
Z30E.14F.3-6 |
1 |
标牌 |
Label |
1 |
00005- |
|
25 |
936.14.1-4 |
1 |
盖 |
Cover |
1 |
00005- |
|
26 |
936.14.1-1 |
1 |
盖 |
Cover |
1 |
00005- |
|
27 |
936.14.1-2 |
1 |
密封垫 |
Spacer |
1 |
00005- |
|
28 |
W-15-00053 |
1 |
网式滤油器55×55|TLM-12 |
Oil filter |
1 |
00005- |
|
29 |
B-G057830-00143 |
1 |
螺栓M8x25ZnD |
Bolt |
4 |
00005- |
|
30 |
Z30E.14.27-2 |
1 |
纸垫 |
Paper spacer |
1 |
00005- |
|
31 |
W-15-00168 |
1 |
液位计总成|YWZ-127 |
Liquid-level meter |
2 |
00005- |
|
32 |
B-G057830-00034 |
1 |
螺栓M12x30ZnD |
Bolt |
4 |
00005- |
|
33 |
936.14.1-3 |
1 |
侧盖 |
Cover |
2 |
00005- |
|
34 |
Z30E.14.27-3 |
1 |
螺塞 |
Drain plug |
2 |
00005- |
|
35 |
B-J009820-00002 |
1 |
垫圈14 |
Washer |
2 |
00005- |
|
36 |
B-J009990-00002 |
1 |
螺栓M14x1.5×32 |
Bolt |
1 |
00005- |
|
37 |
B-Q020710-00082 |
1 |
O形圈60×3.1 |
O-Ring |
1 |
00005- |
|
38 |
Z30E.14.27.2 |
1 |
油管 |
piping oil |
1 |
00005- |
|
39 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
4 |
00005- |
|

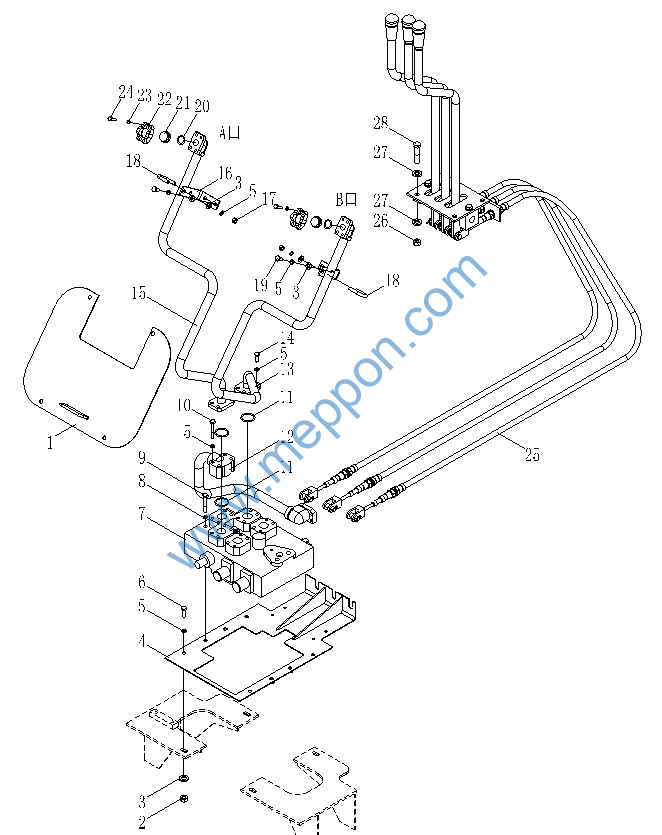

工作液压系统(三路)( 区别于两路)
Hydraulic system( For 3-Spool)(Except 2-Spool)
工作液压系统(三路)(区别于两路)
Hydraulic system( For 3-Spool)(Except 2-Spool)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30E.14A.11 |
1 |
板 |
Plate |
1 |
00005- |
|
2 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Nut |
4 |
00005- |
|
3 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
8 |
00005- |
|
4 |
936.14A.2 |
1 |
板 |
Plate |
1 |
00005- |
|
5 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
24 |
00005- |
|
6 |
B-G057830-00010 |
1 |
螺栓M10x30ZnD |
Bolt |
4 |
00005- |
|
7 |
W-07-00193 |
1 |
多路换向阀(三联)|DF-32D3 |
Multi-way Direction Value |
1 |
00005- |
|
8 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
2 |
00005- |
|
9 |
B-G057820-00027 |
1 |
螺栓M12x120ZnD |
Bolt |
2 |
00005- |
|
10 |
B-G057820-00020 |
1 |
螺栓M10x65-10.9ZnD |
Bolt |
4 |
00005- |
|
11 |
B-Q020710-00071 |
1 |
O形圈48×3.5 |
O-ring |
3 |
00005- |
|
12 |
936.14A.1A |
1 |
油管 |
Oil pipe |
1 |
00005- |
|
13 |
Z30E.14A.9 |
1 |
油管 |
Oil pipe |
1 |
00005- |
|
14 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Bolt |
8 |
00005- |
|
15 |
Z30E.14A.8 |
1 |
油管 |
Oil pipe |
1 |
00005- |
|
16 |
Z30E.14A-6 |
1 |
板 |
Plate |
2 |
00005- |
|
17 |
B-G061760-00001 |
1 |
螺母M10x1.25ZnD |
Nut |
4 |
00005- |
|
18 |
B-Q020120-00003 |
1 |
U形管夹A28 |
U-pipe clamp |
2 |
00005- |
|
19 |
B-G057830-00003 |
1 |
螺栓M10x20ZnD |
Bolt |
4 |
00005- |
|
20 |
B-Q020710-00049 |
1 |
O形圈31×3.5 |
O-ring |
2 |
00005- |
|
21 |
Z50E.14A-3 |
1 |
堵头 |
End cap |
2 |
00005- |
|
22 |
B-Q020140-00001 |
1 |
分离式法兰32.6/35 |
Flange |
4 |
00005- |
|
23 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
8 |
00005- |
|
24 |
B-G057830-00145 |
1 |
螺栓M8x30-10.9ZnD |
Bolt |
8 |
00005- |
|
25 |
W-12-00273 |
1 |
控制器总成WJ11-50-69 |
Control device |
1 |
00005- |
|
26 |
B-G061760-00002 |
1 |
螺母M12ZnD |
Nut |
4 |
00005- |
|
27 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
8 |
00005- |
|
28 |
B-G057830-00041 |
1 |
螺栓M12x40ZnD |
Bolt |
4 |
00005- |
|
工作液压系统(配爪)(Ⅰ)
Hydraulic system(For Claw)(Ⅰ)
工作液压系统(配爪)(Ⅰ)
Hydraulic system(For Claw)(Ⅰ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-Q020190-00001 |
1 |
软管总成19-1050 |
Hose |
2 |
00005- |
|
2 |
B-G057830-00145 |
1 |
螺栓M8x30-10.9ZnD |
Bolt |
16 |
00005- |
|
3 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
16 |
00005- |
|
4 |
B-Q020140-00001 |
1 |
分离式法兰AΦ32.6/35 |
Flange |
8 |
00005- |
|
5 |
B-Q020710-00049 |
1 |
O形圈31×3.5 |
O-ring |
4 |
00005- |
|
6 |
Z30E.14A.7 |
1 |
油管 |
Oil pipe |
1 |
00005- |
|
Z50B.14A.5 |
1 |
油管 |
Oil pipe |
1 |
00005- |
* |
|
7 |
Z30E.14A-3 |
1 |
橡胶板 |
Rubber Plate |
8 |
00005- |
|
8 |
Z30E.14A-4 |
1 |
垫套 |
Cowl |
8 |
00005- |
|
9 |
Z30E.14A-5 |
1 |
压板 |
Plate |
4 |
00005- |
|
10 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
12 |
00005- |
|
11 |
B-G057820-00023 |
1 |
螺栓M10x70ZnD |
Bolt |
4 |
00005- |
|
12 |
B-G057820-00024 |
1 |
螺栓M10x75ZnD |
Bolt |
4 |
00005- |
|
13 |
B-G057830-00003 |
1 |
螺栓M10x20ZnD |
Bolt |
4 |
00005- |
|
14 |
Z30E.14A.6 |
1 |
支架 |
Plate |
2 |
00005- |
|
15 |
Z30E.14A.10 |
1 |
油管 |
Oil pipe |
1 |
00005- |
|
Z50B.14A.6 |
1 |
油管 |
Oil pipe |
1 |
00005- |
* |
|
注: 选装栏标注”*“符号件用于配加长臂车型。
