SINOMACH CHANGLIN 936X wheel loader parts catalog 28

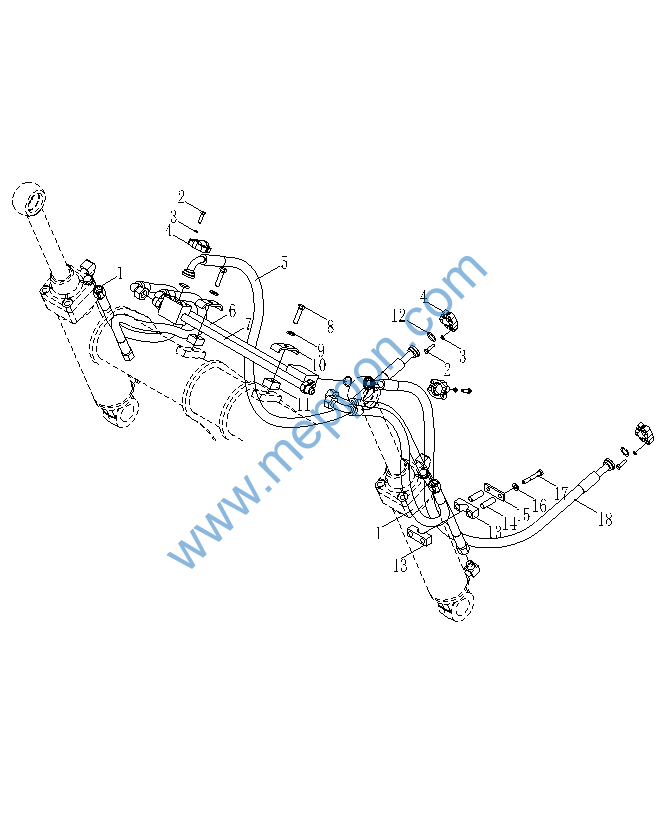

工作液压系统(配爪)(Ⅱ)
Hydraulic system(For Claw)(Ⅱ)
工作液压系统(配爪)(Ⅱ)
Hydraulic system(For Claw)(Ⅱ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
936.14H.9 |
1 |
软管总成 |
Hose |
4 |
00005- |
|
2 |
B-G057830-00145 |
1 |
螺栓M8x30-10.9ZnD |
Bolt |
16 |
00005- |
|
3 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
16 |
00005- |
|
4 |
B-Q020140-00001 |
1 |
分离式法兰AΦ32.6/35 |
Flange |
8 |
00005- |
|
5 |
936.14H.6 |
1 |
软管总成 |
Hose |
1 |
00005- |
|
6 |
936.14H.1 |
1 |
油管 |
Oil pipe |
1 |
00005- |
|
7 |
936.14H.2 |
1 |
油管 |
Oil pipe |
1 |
00005- |
|
8 |
B-G057830-00045 |
1 |
螺栓M12x50ZnD |
Bolt |
2 |
00005- |
|
9 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
2 |
00005- |
|
10 |
Z30E.14A-2 |
1 |
压板 |
Plate |
2 |
00005- |
|
11 |
Z30E.14A-1 |
1 |
垫块 |
Plate |
2 |
00005- |
|
12 |
B-Q020710-00049 |
1 |
O形圈31×3.5 |
O-ring |
4 |
00005- |
|
13 |
Z40E.14A-2 |
1 |
橡胶压板 |
Rubber Plate |
4 |
00005- |
|
14 |
Z40E.14A-3 |
1 |
垫套 |
Cowl |
4 |
00005- |
|
15 |
Z40E.14A-1 |
1 |
板 |
Plate |
2 |
00005- |
|
16 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
4 |
00005- |
|
17 |
B-G057820-00023 |
1 |
螺栓M10x70ZnD |
Bolt |
4 |
00005- |
|
18 |
936.14H.7 |
1 |
软管总成 |
Hose |
1 |
00005- |
|

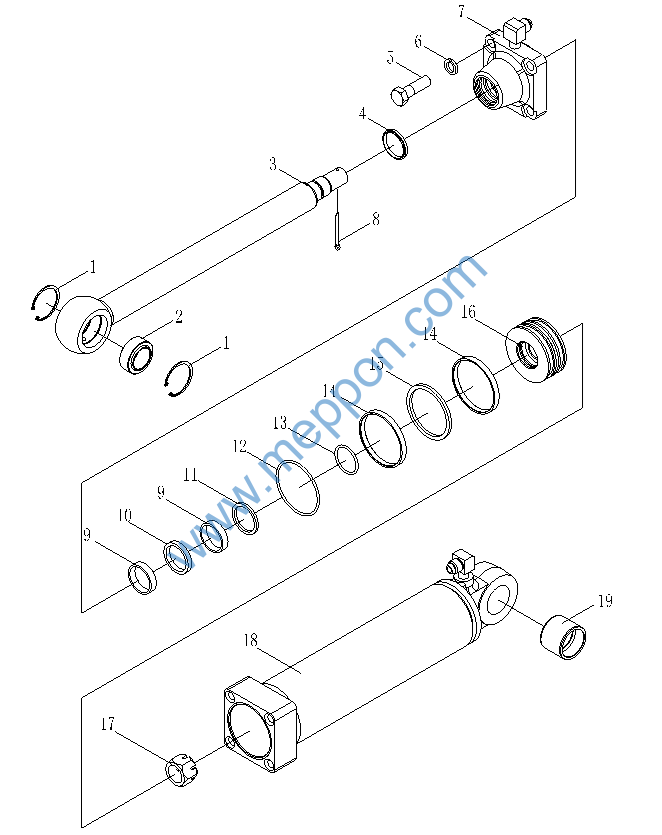

夹爪油缸 Right Steering Cylinder
夹爪油缸 Right Steering Cylinder
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G00893A-00010 |
1 |
挡圈62 |
Snap ring |
2 |
00005- |
|
2 |
B-G091630-00003 |
1 |
关节轴承GE40ES |
Joint bearing |
1 |
00005- |
|
3 |
Z30E.34T.1A-1 |
1 |
活塞杆 |
Piston rod |
1 |
00005- |
|
4 |
B-G10708C-00010 |
1 |
防尘圈FC50x58x5 |
Block ring |
1 |
00005- |
|
5 |
B-G057850-00022 |
1 |
螺栓M16x1.5×65-10.9ZnD |
Bolt |
4 |
00005- |
|
6 |
B-G000930-00006 |
1 |
垫圈16 |
Washer |
4 |
00005- |
|
7 |
Z30E.14A.5.1 |
缸头 |
Cylinde |
1 |
00005- |
||
8 |
B-G000910-00056 |
1 |
销6.3×50 |
Cotter pin |
1 |
00005- |
|
9 |
Z30E.14A.5-2 |
1 |
支承环 |
Support ring |
2 |
00005- |
|
10 |
B-G10708A-00007 |
1 |
密封圈Y50x65x12.5 |
Lock ring |
1 |
00005- |
|
11 |
W-15-00079 |
1 |
斯特封0500|S-55013 |
ring |
1 |
00005- |
|
12 |
B-Q020710-00002 |
1 |
O形圈 100×5.7 |
O-ring |
1 |
00005- |
|
13 |
B-Q020710-00053 |
1 |
O形圈35×3.1 |
O-ring |
1 |
00005- |
|
14 |
Z30E.14A.5-4 |
1 |
支承环 |
Support ring |
2 |
00005- |
|
15 |
W-15-00072 |
1 |
格来圈1000|S-55044 |
Lock ring |
1 |
00005- |
|
16 |
Z30E.14A.5-3 |
1 |
活塞 |
Piston |
1 |
00005- |
|
17 |
B-G094570-00002 |
1 |
螺母M30x2 |
Nut |
1 |
00005- |
|
18 |
Z30E.34T.1A.1 |
1 |
缸体 |
Cylinder body |
1 |
00005- |
|
19 |
Z30E.14A.5-5 |
1 |
衬套 |
Bush |
1 |
00005- |
|
十五、变速箱操纵系统
Transmission Control System
