SINOMACH CHANGLIN 936X wheel loader parts catalog RU 15

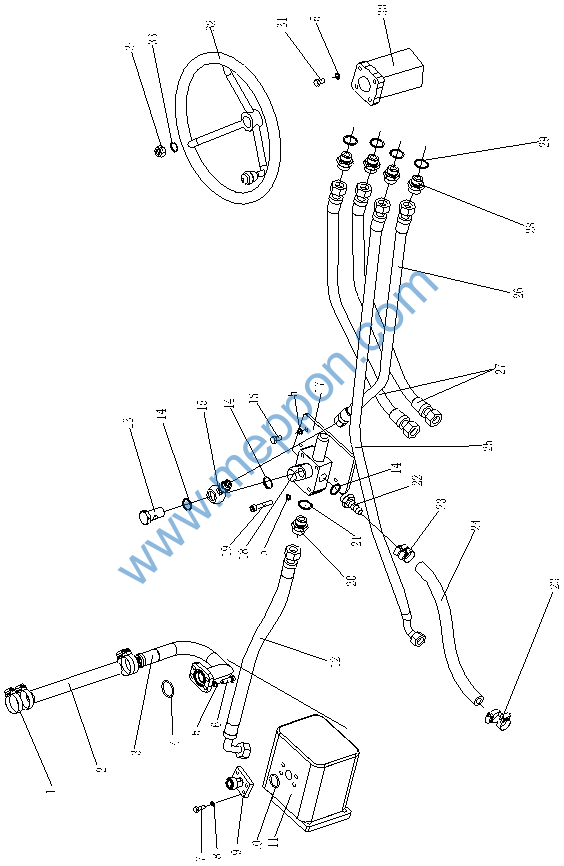

936.10 转向系统 (一) Поворотная система (1)
936.10 转向系统 (一) Поворотная система (1)
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
B-J088700-00017 |
1 |
喉箍d60 |
Хомут d60 |
4 |
9360005 |
|
2 |
936.10-5 |
1 |
波纹管 |
Сильфон |
1 |
9360005- |
|
3 |
936.10.6 |
1 |
泵进油管 |
Впускной маслопровод маслонасоса |
1 |
9360005- |
|
4 |
B-Q020710-00066 |
1 |
O形圈44×3.5 |
O-образное кольцо44×3.5 |
1 |
9360005- |
|
5 |
B-G000930-00001 |
1 |
垫圈10 |
Шайба10 |
17 |
9360005- |
|
6 |
B-G057830-00010 |
1 |
螺栓M10x30ZnD |
БолтM10x30ZnD |
4 |
9360005- |
|
7 |
B-G057830-00143 |
1 |
螺栓M8x25ZnD |
БолтM8x25ZnD |
4 |
9360005- |
|
8 |
B-G000930-00017 |
1 |
垫圈8 |
Шайба8 |
4 |
9360005- |
|
9 |
936.10.5 |
1 |
出油接管 |
Маслопровод |
1 |
9360005- |
|
10 |
B-Q020710-00055 |
1 |
O形圈35×3.5 |
O-образное кольцо35×3.5 |
1 |
9360005- |
|
11 |
W-01-00133 |
1 |
齿轮油泵 (左旋)|CBGj2050 |
Зубчатый маслонасос (левое вращение) |CBGj2050 |
1 |
9360005- |
|
12 |
936.10.13 |
1 |
软管总成 |
Шланг в сборе |
1 |
9360005- |
|
1 |
O形圈20×2 DIN20078N/P |
O-образное кольцо20×2 DIN20078N/P |
2 |
9360005- |
|||
13 |
Z30.10A.7-1 |
1 |
通油螺栓 |
Болт |
1 |
9360005- |
|
14 |
B-J010020-00008 |
1 |
垫圈24 |
Шайба24 |
3 |
9360005- |
|
15 |
936.10.7 |
1 |
接头体 |
Корпус разъема |
1 |
9360005- |
|
16 |
B-G057830-00003 |
1 |
螺栓M10x20ZnD |
БолтM10x20ZnD |
2 |
9360005- |
|
17 |
Z30H.10-2 |
1 |
板 |
Прижим |
1 |
9360005-9360165 |
|
936.10-7 |
1 |
板 |
Прижим |
1 |
9360165- |
||
18 |
W-07-00006 |
1 |
单路稳定分流阀|FLD-D30H |
Одноканальный стабильный делительный клапан|FLD-D30H |
1 |
9360005- |
|
19 |
B-G000700-00009 |
1 |
螺钉M10x55 |
Винт M10x55 |
3 |
9360005- |
|
20 |
936.10.17 |
1 |
接头体 |
Корпус разъема |
1 |
9360005- |
|
22 |
Z30.10A-8 |
1 |
接头体 |
Корпус разъема |
1 |
9360005- |
|
23 |
B-J088700-00014 |
1 |
喉箍d32 |
Хомут d32 |
4 |
9360005- |
|
24 |
936.10-4A |
1 |
软管φ16×570 |
Шлангφ16×570 |
1 |
9360005-9360165 |
|
936.10-4B |
1 |
软管φ16×700 |
Шлангφ16×700 |
1 |
9360165- |
||
25 |
936.10.11 |
1 |
软管总成 |
Шланг в сборе |
1 |
9360005- |
|
1 |
O形圈12×2 DIN20078N/P |
O-образное кольцо12×2 DIN20078N/P |
2 |
9360005- |
|||
26 |
936.10.12 |
1 |
软管总成 |
Шланг в сборе |
1 |
9360005- |
|
1 |
O形圈12×2 DIN20078N/P |
O-образное кольцо12×2 DIN20078N/P |
2 |
9360005- |
|||
27 |
936.10.15 |
1 |
胶管总成 |
2 |
9360005- |
||
1 |
O形圈12×2 DIN20078N/P |
O-образное кольцо12×2 DIN20078N/P |
4 |
9360005- |
|||
28 |
936.10.16 |
1 |
接头体 |
Корпус разъема |
4 |
9360005- |
|
30 |
W-19-00018 |
1 |
转向器阀块总成|BZZ1-E400C+FKA-143020 |
Колодка клапана дефлектора в сборе|BZZ1-E400C+FKA-143020 |
1 |
9360005- |
|
31 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
БолтM10x25ZnD |
4 |
9360005- |
|
32 |
W-19-00001 |
1 |
方向盘 (花键)TCM-2 |
1 |
9360005- |
||
33 |
B-G00097B-00008 |
1 |
垫圈16ZnD |
Шайба16ZnD |
1 |
9360005- |
|
34 |
B-G061710-00010 |
1 |
螺母M16X1.5ZnD |
ГайкаM16X1.5ZnD |
1 |
9360005- |
|
|

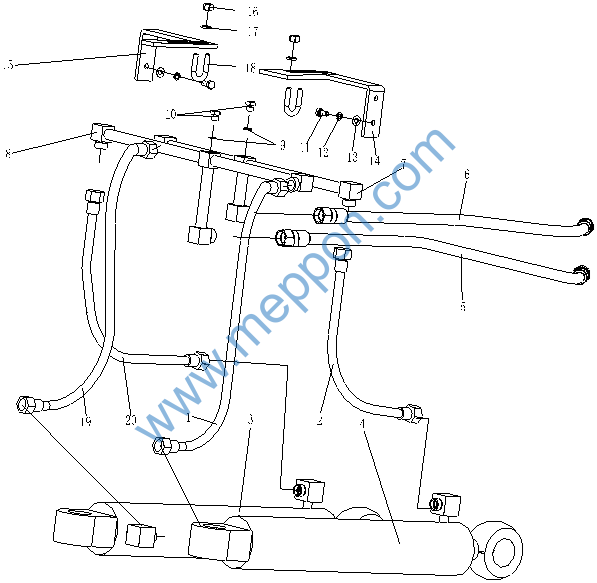

936.10 转向系统 (二) Поворотная система (2)
936.10 转向系统 (二) Поворотная система (2)
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
936.10.8 |
1 |
软管总成 |
Шланг в сборе |
2 |
9360005- |
|
1 |
O形圈12×2 DIN20078N/P |
O-образное кольцо 12×2 DIN20078N/P |
4 |
9360005- |
|||
2 |
936.10.14 |
1 |
软管总成 |
Шланг в сборе |
2 |
9360005- |
|
1 |
O形圈12×2 DIN20078N/P |
O-образное кольцо 12×2 DIN20078N/P |
4 |
9360005- |
|||
3 |
936.10.2 |
1 |
右转向油缸 |
Рулевой цилиндр правый |
1 |
9360005- |
|
4 |
936.10.1 |
1 |
左转向油缸 |
Рулевой цилиндр левый |
1 |
9360005- |
|
5 |
936.10.10 |
1 |
软管总成 |
Шланг в сборе |
1 |
9360005- |
|
1 |
O形圈12×2 DIN20078N/P |
O-образное кольцо 12×2 DIN20078N/P |
2 |
9360005- |
|||
6 |
936.10.9 |
1 |
软管总成 |
Шланг в сборе |
1 |
9360005- |
|
1 |
O形圈12×2 DIN20078N/P |
O-образное кольцо 12×2 DIN20078N/P |
2 |
9360005- |
|||
7 |
936.10.3 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
|
8 |
936.10.4 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
|
9 |
B-J010020-00003 |
1 |
垫圈14 |
Шайба 14 |
2 |
9360005- |
|
10 |
B-J010000-00002 |
1 |
螺塞M14X1.5 |
Пробка M14X1.5 |
2 |
9360005- |
|
11 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Болт M10x25ZnD |
4 |
9360005- |
|
12 |
B-G000930-00001 |
1 |
垫圈10 |
Шайба 10 |
4 |
9360005- |
|
13 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Шайба 10ZnD |
4 |
9360005- |
|
14 |
936.10-1 |
1 |
板 |
Прижим |
1 |
9360005- |
|
15 |
936.10-2 |
1 |
板 |
Прижим |
1 |
9360005- |
|
16 |
B-G061760-00001 |
1 |
螺母M10x1.25ZnD |
Гайка M10x1.25ZnD |
8 |
9360005- |
|
17 |
B-Q020490-00001 |
1 |
垫圈10 |
Шайба |
8 |
9360005- |
|
18 |
B-Q020120-00002 |
1 |
U形管夹A22 |
U-образный трубный зажим A22 |
4 |
9360005- |
|
19 |
936.10.19 |
1 |
软管总成 |
Шланг в сборе |
1 |
9360005- |
|
1 |
O形圈12×2 DIN20078N/P |
O-образное кольцо 12×2 DIN20078N/P |
2 |
9360005- |
|||
20 |
936.10.18 |
1 |
软管总成 |
Шланг в сборе |
1 |
9360005- |
|
1 |
O形圈12×2 DIN20078N/P |
O-образное кольцо 12×2 DIN20078N/P |
2 |
9360005- |
|||
|
936.10.2 右转向油缸 Рулевой цилиндр правый
936.10.1 左转向油缸 Рулевой цилиндр левый
