SINOMACH CHANGLIN 936X wheel loader parts catalog RU 16
936.10.2 右转向油缸 Рулевой цилиндр правый
936.10.1 左转向油缸 Рулевой цилиндр левый
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
B-G00893A-00006 |
1 |
挡圈 47 |
Лабиринт47 |
2 |
9360005- |
|
2 |
B-G091630-00001 |
1 |
关节轴承GE30ES-2RS |
Сочленовный подшипникGE30ES-2RS |
1 |
9360005- |
|
3 |
936.10.1-1 |
1 |
活塞杆 |
Поршневой шток |
1 |
9360005- |
|
4 |
B-G000910-00046 |
1 |
销5×40 |
Штифт5×40 |
1 |
9360005- |
|
5 |
B-G057820-00079 |
1 |
螺栓 M16×55 ZnD |
Болт M16×55 ZnD |
4 |
9360005- |
|
6 |
B-G000930-00006 |
1 |
垫圈16 |
Шайба16 |
4 |
9360005- |
|
7 |
936.10.2.1 936.10.1.1 |
1 1 |
缸头 (右) 缸头 (左) |
Головка цилиндра (правая) Головка цилиндра (левая) |
1 1 |
9360005- |
|
8 |
B-G10708C-00008 |
1 |
防尘圈 FC40×48×5 |
Пылеотражатель FC40×48×5 |
1 |
9360005- |
|
9 |
B-Q020710-00067 |
1 |
O形圈 45×3.1 |
O-образное кольцо45×3.1 |
1 |
9360005- |
|
10 |
B-G10708A-00002 |
1 |
密封圈Y40x50x8 |
Уплотнительное кольцоY40x50x8 |
2 |
9360005- |
|
11 |
B-Q020710-00103 |
1 |
O形圈 90×3.1 |
O-образное кольцо90×3.1 |
1 |
9360005- |
|
12 |
B-Q020710-00092 |
1 |
O形圈 70×5.7 |
O-образное кольцо70×5.7 |
1 |
9360005- |
|
13 |
B-Q020710-00046 |
1 |
O形圈 30×3.1 |
O-образное кольцо30×3.1 |
1 |
9360005- |
|
14 |
W-15-00069 |
1 |
格莱圈0700|S-55044 |
O-образное кольцо0700|S-55044 |
1 |
9360005- |
|
15 |
936.10.1-2 |
1 |
活塞 |
Поршень |
1 |
9360005- |
|
16 |
Z30E.10.1-3 |
1 |
支承环 |
Упорное кольцо |
2 |
9360005- |
|
17 |
B-Q020430-00004 |
1 |
螺母 M27X1.5 ZnD |
Гайка M27X1.5 ZnD |
1 |
9360005- |
|
18 |
936.10.2.2 936.10.1.2 |
1 1 |
缸体 (右) 缸体 (左) |
Корпус цилиндра Корпус цилиндра |
1 1 |
9360005- |
|
19 |
Z30E.10.1-5 |
1 |
衬套 |
Втулка |
1 |
9360005- |
|
20 |
Z30E.10R.1-6A |
1 |
支承环 |
Упорное кольцо |
1 |
9360005- |
|
|

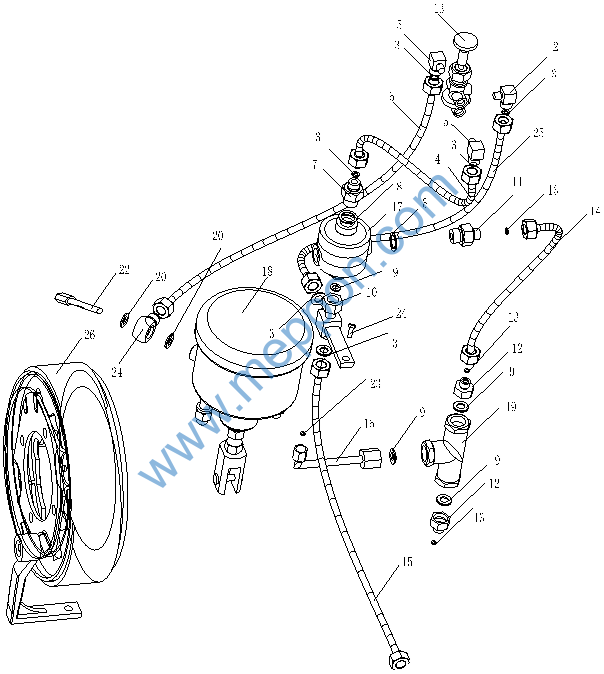

936.11 紧急制动系统 Аварийное торможение
936.11 紧急制动系统 Аварийное торможение
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
W-18-00015 |
1 |
手动制动阀QZ50-3526002 |
Ручная клапана для торможенияQZ50-3526002 |
1 |
9360005- |
|
2 |
Z30E.11-4 |
1 |
直角接头 |
Горизонтально-вертикальное соединение |
1 |
9360005- |
|
3 |
B-Q020710-00018 |
1 |
O形圈14×2.4 |
O-образное кольцо14×2.4 |
8 |
9360005- |
|
4 |
W-13-00087 |
1 |
气管|DH/G90x18x1.5 (L=500) |
Газовод|DH/G90x18x1.5 (L=500) |
1 |
9360005- |
|
5 |
Z30E.11-3 |
1 |
直角接头 |
Горизонтально-вертикальное соединение |
2 |
9360005- |
|
6 |
W-13-00073 |
1 |
气管|DH/G90x18x1.5 (L=900) |
Газовод|DH/G90x18x1.5 (L=900) |
1 |
9360005- |
|
7 |
Z30.9.3-1 |
1 |
接头 |
Разьем |
1 |
9360005- |
|
8 |
B-J010020-00007 |
1 |
垫圈22 |
Шайба22 |
2 |
9360005- |
|
9 |
Z30E.11-8 |
1 |
紫铜垫 |
Красномедная прокладка |
4 |
9360005- |
|
10 |
936.11.1A |
1 |
固定接头 |
Фиксированный соединитель |
1 |
9360005- |
|
11 |
Z30E.11-5 |
1 |
接头 |
Разьем |
1 |
9360005- |
|
12 |
Z30E.11-2 |
1 |
接头 |
Разьем |
2 |
9360005- |
|
取消 |
9360175- |
||||||
13 |
B-Q020710-00006 |
1 |
O形圈11×1.9 |
O-образное кольцо11×1.9 |
2 |
9360005- |
|
14 |
W-13-00120 |
1 |
气管|DH/G90x16x1.5 (L=500) |
Газовод|DH/G90x16x1.5 (L=500) |
1 |
9360005- |
|
15 |
W-13-00119 |
1 |
气管|DH/G2x90x18x1.5 (L=2600) |
Газовод|DH/G2x90x18x1.5 (L=2600) |
1 |
9360005- |
|
16 |
Z50E.11L.4 |
1 |
直角接头 |
Горизонтально-вертикальное соединение |
1 |
9360005-9360175 |
|
取消 |
9360175- |
||||||
17 |
W-18-00011 |
1 |
气控截止阀QZ50-3516001 |
1 |
9360005- |
||
18 |
W-18-00025 |
1 |
驻车制动气室|CL30-3507002 |
Комбинат воздуха торможения|CL30-3507002 |
1 |
9360005- |
|
19 |
W-18-00020 |
1 |
双向换通阀JN560-3527030A |
Двухсторонний коммутационный клапанJN560-3527030A |
1 |
9360005-9360175 |
|
W-18-00087 |
1 |
双向换通阀JN560 (CLA)-3527002A |
Двухсторонний коммутационный клапанJN560 (CLA)-3527002A |
1 |
9360175- |
||
20 |
B-J010020-00002 |
1 |
垫圈12 |
Шайба12 |
2 |
9360005- |
|
21 |
936.11-1 |
1 |
接头 |
Разьем |
1 |
9360005- |
|
22 |
936.11-2 |
1 |
铰接螺栓 |
Болт |
1 |
9360005- |
|
23 |
B-J010020-00005 |
1 |
垫圈8 |
Шайба8 |
1 |
9360005- |
|
24 |
B-G057830-00155 |
1 |
螺栓M10X22ZnD |
БолтM10X22ZnD |
1 |
9360005- |
|
25 |
W-13-00111 |
1 |
气管|DH/G90x18x1.5 (L=750) |
Газовод|DH/G90x18x1.5 (L=750) |
1 |
9360005- |
|
|
936.12 车架 Шасси в сборе
936.12 车架 Шасси в сборе
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
B-G057830-00065 |
1 |
螺栓M16×25-10.9ZnD |
Болт M16×25-10.9ZnD |
5 |
9360005- |
|
2 |
B-Q01201E-00003 |
1 |
垫圈16 |
Шайба 16 |
5 |
9360005- |
|
3 |
B-J07940A-00001 |
1 |
油杯 M10×1 |
Масленка M10×1 |
5 |
9360005- |
|
4 |
B-Q01201F-00039 |
1 |
铰销组件75×250 (m=126)A |
Баут и узел 75×250 (m=126)A |
2 |
9360005- |
|
5 |
B-Q01201C-00007 |
1 |
垫片 77×130 |
Шайба 77×130 |
30 |
9360005- |
|
6 |
936.12.1 |
4 |
前车架 |
Переднее шасси |
1 |
9360089- |
|
7 |
B-G057830-00027 |
1 |
螺栓M12×20-10.9ZnD |
Болт M12×20-10.9ZnD |
6 |
9360005- |
|
8 |
B-G000930-00003 |
1 |
垫圈12 |
Шайба 12 |
4 |
9360005- |
|
9 |
Z30E.12.2 |
盖板 |
Перекрышка |
1 |
9360005- |
||
10 |
B-Q01201E-00001 |
1 |
垫圈12 |
Шайба 12 |
2 |
9360005- |
|
11 |
B-Q01201F-00038 |
1 |
铰销组件 40×145B |
Баут и узел 40×145B |
2 |
9360005- |
|
12 |
B-Q01201B-00002 |
1 |
内防尘圈 50 |
Пылеотражатель50 |
4 |
9360005- |
|
13 |
Z30E.12-2 |
1 |
垫圈 |
Шайба |
2 |
9360005- |
|
14 |
B-G057830-00057 |
1 |
螺栓 M14×35ZnD |
Болт M14×35ZnD |
2 |
9360005- |
|
15 |
B-G000930-00005 |
1 |
垫圈 14 |
Шайба 14 |
2 |
9360005- |
|
16 |
Z30E.12.8 |
1 |
万向节支承压盖 |
Карданная опорная нажимная крышка |
1 |
9360005- |
|
17 |
B-Q01201F-00056 |
1 |
铰销组件75×280 (m128)A |
Баут и узел 75×280 (m128)A |
2 |
9360005- |
|
18 |
B-Q01201B-00008 |
1 |
内防尘圈 90 |
Пылеотражатель 90 |
6 |
9360005- |
|
19 |
Z30E.12.6 |
1 |
铰销组件 |
Баут и узел |
1 |
9360005- |
|
20 |
S80.6-2 |
1 |
护套 |
Защитный чехол |
2 |
9360005- |
|
|
