SINOMACH CHANGLIN 936X wheel loader parts catalog RU 17

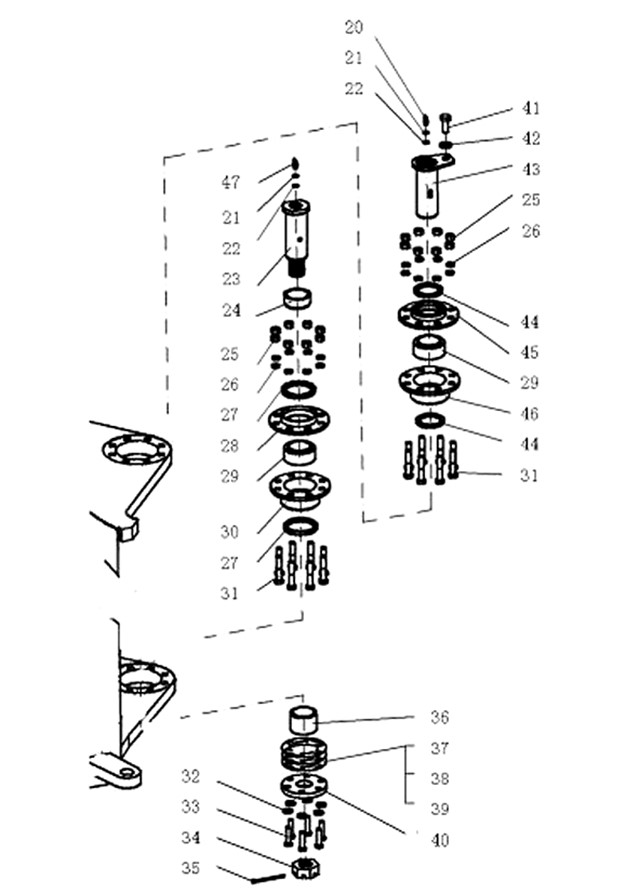

936.12 车架 Шасси в сборе
936.12 车架 Шасси в сборе
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
21 |
Z30.12-14 |
1 |
垫圈Φ16×Φ11 t0.2 |
Шайба Φ16×Φ11 t0.2 |
2 |
9360005- |
|
22 |
Z30.12-14A |
1 |
垫圈Φ16×Φ11 t0.5 |
Шайба Φ16×Φ11 t0.5 |
2 |
9360005- |
|
23 |
936.12.6-3 |
2 |
下铰接轴 |
Нижний шарнирный вал |
1 |
9360005- |
|
24 |
936.12.6-4 |
1 |
上轴套 |
Верхняя втулка |
1 |
9360005- |
|
25 |
B-G061700-00010 |
1 |
螺母M14ZnD |
Гайка M14ZnD |
16 |
9360005- |
|
26 |
B-G000930-00005 |
1 |
垫圈 14 |
Шайба 14 |
16 |
9360005- |
|
27 |
B-G09877A-00066 |
1 |
油封B75×95×10B |
Сальник B75×95×10B |
2 |
9360005- |
|
28 |
936.12.6-5 |
2 |
下轴承盖 |
Головка нижнего подшипника |
1 |
9360005- |
|
29 |
B-G091630-00005 |
1 |
关节轴承 GE60Es |
Сочленовный подшипник GE60Es |
2 |
9360005- |
|
30 |
936.12.6-6 |
2 |
下轴承座 |
Опора подшипника |
1 |
9360005- |
|
31 |
B-G057820-00241 |
1 |
螺栓M14×75-10.9ZnD |
Болт M14×75-10.9ZnD |
16 |
9360005- |
|
32 |
B-Q020490-00003 |
1 |
垫圈 12 |
Шайба 12 |
6 |
9360005- |
|
33 |
B-G057830-00195 |
1 |
螺栓M12×50-10.9ZnD |
Болт M12×50-10.9ZnD |
6 |
9360005- |
|
34 |
Z30.12M-5 |
1 |
螺母 |
Гайка |
1 |
9360005- |
|
35 |
B-G000910-00077 |
1 |
销6.3×80ZnD |
Штифт 6.3×80ZnD |
1 |
9360005- |
|
36 |
936.12.6-7 |
1 |
下轴套 |
Нижняя втулка |
1 |
9360005- |
|
37 |
Z30.12C-4 |
1 |
调整垫片 t1 |
Регулировочная прокладка t1 |
2 |
9360005- |
|
38 |
Z30.12C-4A |
1 |
调整垫片 t0.5 |
Регулировочная прокладка t0.5 |
2 |
9360005- |
|
39 |
Z30.12C-4B |
1 |
调整垫片 t0.2 |
Регулировочная прокладка t0.2 |
2 |
9360005- |
|
40 |
Z30.12M-4 |
1 |
档板 |
Щит |
1 |
9360005- |
|
41 |
B-G057830-00072 |
1 |
螺栓M16×40-10.9ZnD |
Болт M16×40-10.9ZnD |
1 |
9360005- |
|
42 |
B-Q020490-00007 |
1 |
垫圈 16 |
Шайба 16 |
1 |
9360005- |
|
43 |
936.12.6.1 |
1 |
上铰接轴 |
Верхний шарнирный вал |
1 |
9360005- |
|
44 |
B-G09877A-00065 |
1 |
油封B60×80×8B |
Сальник B60×80×8B |
2 |
9360005- |
|
45 |
936.12.6-2 |
2 |
上轴承盖 |
Верхняя крышка подшипника |
1 |
9360005- |
|
46 |
936.12.6-1 |
2 |
上轴承座 |
Опора подшипника |
1 |
9360005- |
|
47 |
B-J07940B-00001 |
1 |
油杯 45°M10×1 |
Масленка 45°M10×1 |
2 |
9360005- |
|
|
936.12 车架 Шасси в сборе
936.12 车架 Шасси в сборе
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
B-J07940A-00001 |
1 |
油杯 M10×1 |
МасленкаM10×1 |
2 |
9360005- |
|
2 |
B-G057830-00029 |
1 |
螺栓M12×25-10.9 ZnD |
БолтM12×25-10.9 ZnD |
2 |
9360005- |
|
3 |
B-G000930-00003 |
1 |
垫圈 12 |
Шайба12 |
2 |
9360005- |
|
4 |
Z30E.12.5 |
1 |
转向油缸销轴 |
Осеп поворотного цилиндра |
2 |
9360005- |
|
5 |
936.12-1 |
1 |
调整垫片 |
Регулировочная прокладка |
16 |
9360005- |
|
6 |
936.12.5-1 |
1 |
销 |
Штифт |
2 |
9360005- |
|
7 |
936.12.5.2 |
1 |
保险销 |
Предохранительный палец |
2 |
9360005- |
|
8 |
936.12.5.1 |
1 |
锁架 |
Блокировка |
1 |
9360005- |
|
9 |
936.12.3 |
3 |
摆架 |
Башмак |
1 |
9360061- |
|
10 |
B-G057850-00098 |
1 |
螺栓M24×2×130-10.9 ZnD |
БолтM24×2×130-10.9 ZnD |
8 |
9360005- |
|
11 |
B-Q020490-00015 |
1 |
垫圈24 |
Шайба24 |
20 |
9360005- |
|
12 |
B-G061710-00026 |
1 |
螺母M24×2ZnD |
ГайкаM24×2ZnD |
16 |
9360005- |
|
13 |
Z50E.12F-1 |
2 |
护套 |
Защитный чехол |
2 |
9360005- |
|
14 |
936.12.2 936.12A.1 |
4 2 |
后车架总成 (配道依茨) 后车架总成 (配玉柴) |
Задняя рама в сборе (к дизелю Deutz) Задняя рама в сборе (для дизеля YUCHAI) |
1 1 |
9360089- 9360089- |
|
15 |
B-G057830-00118 |
1 |
螺栓M24×70-10.9 ZnD |
БолтM24×70-10.9 ZnD |
4 |
9360005- |
|
16 |
Z50B.12.17 |
1 |
保险销 |
Предохранительный палец |
1 |
9360005- |
|
17 |
Z30.12Z.4 |
1 |
牵引销 |
Буксировочный палец |
1 |
9360005- |
|
|

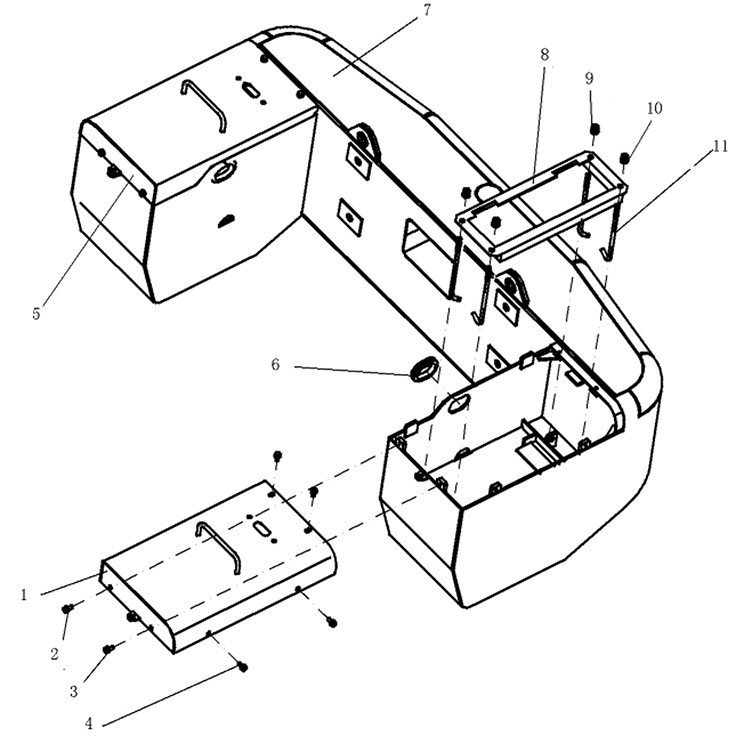

936.12 车架 Шасси в сборе
936.12 车架 Шасси в сборе
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
B-G057830-00139 |
1 |
螺栓M8×20ZnD |
Болт M8×20ZnD |
12 |
9360005- |
|
2 |
B-G000930-00017 |
1 |
垫圈8 |
Шайба 8 |
12 |
9360005- |
|
3 |
B-G00097B-00023 |
1 |
垫圈8 |
Шайба 8 |
12 |
9360005- |
|
4 |
936.12.4A.2 |
1 |
左盖 |
Левая накладка |
1 |
9360089- |
|
5 |
Z30.12F.4-3 |
1 |
橡胶环 |
Резиновое кольцо |
2 |
9360005- |
|
6 |
936.12.4A.3 |
1 |
右盖 |
Правая крышка |
1 |
9360005- |
|
7 |
936.12.4A.1 |
1 |
配重 |
Балансир |
1 |
9360005- |
|
8 |
Z30H.12B.2.2 |
1 |
压框 |
Зажимная рамка |
2 |
9360005- |
|
9 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Гайка M10ZnD |
16 |
9360005- |
|
10 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Шайба 10ZnD |
8 |
9360005- |
|
11 |
955.12.2A-1 |
1 |
螺杆 |
Винт |
8 |
9360089- |
|
|
