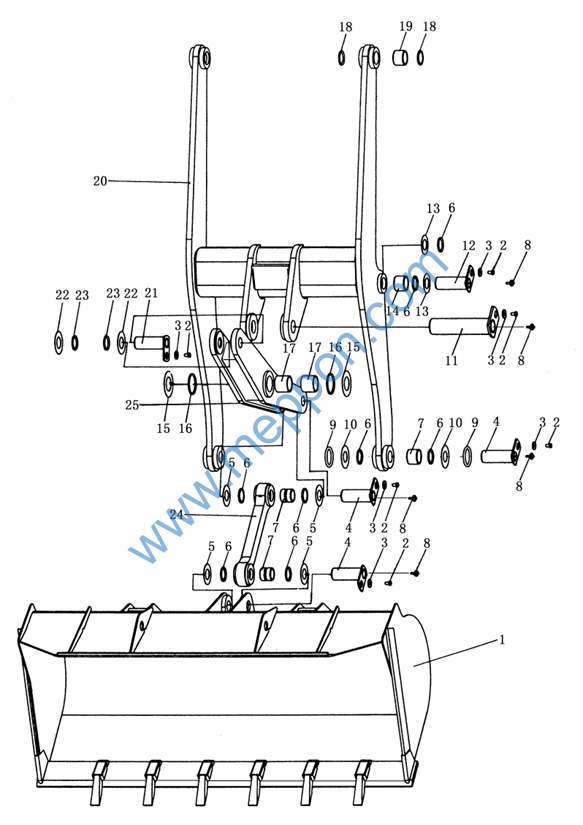

936.13 (31.G0) 工作装置 Рабочее устройство
* 936.13A 加长臂工作装置 Рабочее устройство удлиненной стрелы
936.13 工作装置 Рабочее устройство
* 936.13A 加长臂工作装置 Рабочее устройство удлиненной стрелы
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
936.31.G0 |
1 |
铲斗 |
Ковш |
1 |
9360005- |
|
2 |
B-G057830-00066 |
1 |
螺栓M16×25ZnD |
БолтM16×25ZnD |
8 |
9360005- |
|
3 |
B-Q01201E-00003 |
1 |
垫圈16 |
Шайба16 |
8 |
9360005- |
|
4 |
B-Q01201F-00021 |
1 |
铰销组件65×190 (m=102.5)A |
Баут и узел 65×190 (m=102.5)A |
4 |
9360005- |
|
5 |
Z30E.13-4 |
1 |
垫片 |
Шайба |
4 |
9360005- |
|
6 |
B-Q01201B-00006 |
1 |
内防尘圈80 |
Пылеотражатель80 |
12 |
9360005- |
|
7 |
B-Q01201A-00008 |
1 |
轴套65×70A |
Втулка65×70A |
4 |
9360005- |
|
8 |
B-J07940A-00001 |
1 |
油杯M10×1 |
Масленка M10×1 |
7 |
9360005- |
|
9 |
B-Q01201G-00001 |
1 |
外防尘圈100 |
Пылеотражатель100 |
4 |
9360005- |
|
10 |
936.13-1 |
1 |
垫片 |
Шайба |
4 |
9360005- |
|
11 |
B-Q01201F-00033 |
1 |
铰销组件85×335 (m=178.5)A |
Баут и узел 85×335 (m=178.5)A |
1 |
9360005- |
|
12 |
B-Q01201F-00054 |
1 |
铰销组件65×165 (m=89)A |
Баут и узел 65×165 (m=89)A |
2 |
9360005- |
|
13 |
Z30E.13-2 |
1 |
垫片 |
Шайба |
4 |
9360005- |
|
14 |
B-Q01201A-00006 |
1 |
轴套65×55A |
Втулка 65×55A |
2 |
9360005- |
|
15 |
Z30E.13-1 |
1 |
垫片 |
Шайба |
2 |
9360005- |
|
16 |
B-Q01201B-00001 |
1 |
内防尘圈100 |
Пылеотражатель100 |
2 |
9360005- |
|
17 |
936.13.2-1 |
1 |
轴套 |
Втулка |
2 |
9360005- |
|
18 |
B-Q01201B-00008 |
1 |
内防尘圈90 |
Пылеотражатель 90 |
4 |
9360005- |
|
19 |
B-Q01201A-00013 |
1 |
轴套75×70A |
Втулка 75×70A |
2 |
9360005- |
|
20 |
936.13.1.1 |
1 |
动臂 |
Стрела |
1 |
9360005- |
|
936.13A.1.1 |
1 |
加长动臂 |
Удлиненная стрела |
1 |
9360005- |
* |
|
21 |
B-Q01201F-00024 |
1 |
铰销组件70×190B |
Баут и узел 70×190B |
1 |
9360005- |
|
22 |
Z30E.13-3 |
1 |
垫片 |
Шайба |
2 |
9360005- |
|
23 |
B-Q01201B-00007 |
1 |
内防尘圈85 |
Пылеотражатель 85 |
2 |
9360005- |
|
24 |
936.13.3.1 |
1 |
拉杆 |
Рычаг |
1 |
9360005- |
|
936.13A.2.1 |
1 |
加长拉杆 |
Удлиненная тяга |
1 |
9360005- |
* |
|
25 |
936.13.2.1 |
1 |
摇臂 |
Качалка |
1 |
9360005- |
|
|

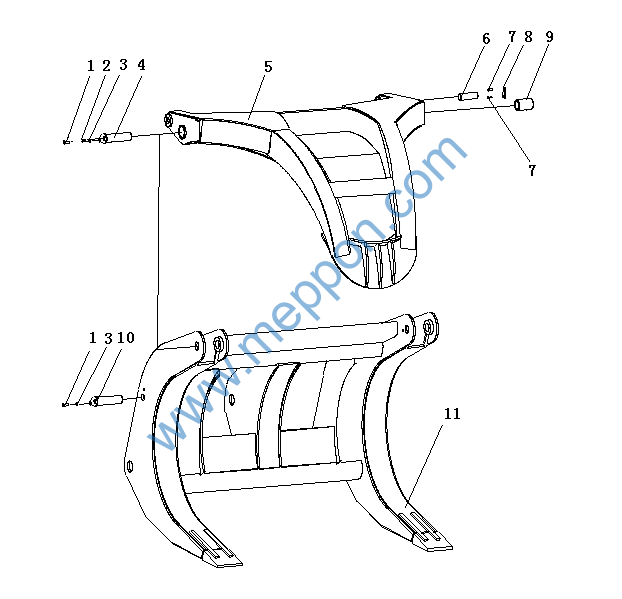

* 936.31.G1 通用抓具 Захватка общего назначения
* 936.31.G1 通用抓具 Захватка общего назначения
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
B-G057830-00034 |
1 |
螺栓M12×30ZnD |
Болт M12×30ZnD |
4 |
9360005- |
* |
2 |
B-J07940A-00001 |
1 |
油杯M10×1 |
Масленка M10×1 |
2 |
9360005- |
* |
3 |
B-G000930-00003 |
1 |
垫圈12 |
Шайба 12 |
4 |
9360005- |
* |
4 |
936.31.G1.3 |
1 |
销轴50×206 (m=114)A |
Осеп 50×206 (m=114)A |
2 |
9360005- |
* |
5 |
936.31.G1.2 |
1 |
上爪 |
Верхняя захватка |
1 |
9360005- |
* |
6 |
Z30.13.4-1 |
1 |
销轴 |
Осеп |
2 |
9360005- |
* |
7 |
B-G057830-00139 |
1 |
螺栓M8×20ZnD |
Болт M8×20ZnD |
4 |
9360005- |
* |
8 |
Z30.13.4-2 |
1 |
限位板 |
Ограничительная пластина |
2 |
9360005- |
* |
9 |
936.31.G1-1 |
1 |
轴套50×100A |
Втулка 50×100A |
2 |
9360005- |
* |
10 |
936.31.G1.4 |
1 |
销轴40×186B |
Осеп 40×186B |
2 |
9360005- |
* |
11 |
936.31.G1.1 |
1 |
下爪 |
Нижняя захватка |
1 |
9360005- |
* |
|

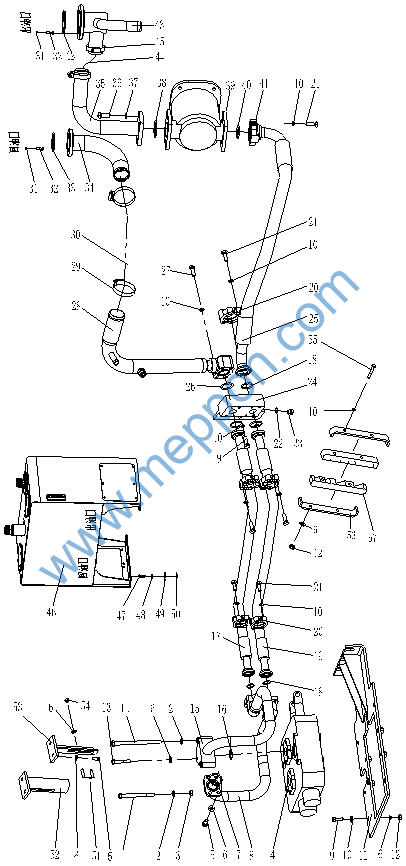

936.14 工作液压系统 (两联) (一) Гидросистема (двойная) (1)
936.14 工作液压系统 (两联) (一) Гидросистема (двойная) (1)
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
B-G057820-00031 |
1 |
螺栓M12x120ZnD |
БолтM12x120ZnD |
2 |
9360005- |
|
2 |
B-Q020490-00003 |
1 |
垫圈12 |
Шайба12 |
4 |
9360005- |
|
3 |
B-G061760-00002 |
1 |
螺母M12ZnD |
Гайка M12ZnD |
2 |
9360005- |
|
4 |
W-07-00186 |
1 |
多路换向阀 (两联)GDF32D2 |
Многоканальный коммутационный клапан (двойной)GDF32D2 |
1 |
9360005- |
|
5 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
БолтM10x25ZnD |
8 |
9360005- |
|
7 |
B-Q020710-00071 |
1 |
O形圈48×3.5 |
O-образное кольцо48×3.5 |
1 |
9360005- |
|
8 |
936.14.26 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
|
9 |
B-G057830-00010 |
1 |
螺栓M10x30ZnD |
БолтM10x30ZnD |
4 |
9360005- |
|
10 |
B-G000930-00001 |
1 |
垫圈10 |
Шайба10 |
28 |
9360005- |
|
11 |
936.14.15 |
1 |
板 (用于2路软轴) |
Планка (для гибкого вала 2-го канала) |
1 |
9360005- |
|
936.14A.2 |
1 |
板 (用于3路软轴) |
Планка (для гибкого вала 3-го канала) |
1 |
9360005- |
||
12 |
B-G061700-00003 |
1 |
螺母M10ZnD |
ГайкаM10ZnD |
6 |
9360005- |
|
13 |
B-G057820-00020 |
1 |
螺栓M10x65-10.9ZnD |
БолтM10x65-10.9ZnD |
1 |
9360005- |
|
14 |
B-G057820-00035 |
1 |
螺栓M12x170-10.9ZnD |
БолтM12x170-10.9ZnD |
2 |
9360005- |
|
15 |
936.14.11 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
|
16 |
B-Q020710-00072 |
1 |
O形圈50×3.1 |
O-образное кольцо50×3.1 |
1 |
9360005- |
|
17 |
936.14.25 |
1 |
软管总成 |
Шланг в сборе |
1 |
9360005- |
|
18 |
B-Q020710-00060 |
1 |
O形圈38×3.5 |
O-образное кольцо38×3.5 |
4 |
9360005- |
|
19 |
936.14.25 |
1 |
软管总成 |
Шланг в сборе |
1 |
9360005- |
|
20 |
B-Q020140-00002 |
1 |
分离式法兰Aφ38.9/35 |
Разделительный фланецAφ38.9/35 |
10 |
9360005- |
|
21 |
B-G057830-00011 |
1 |
螺栓M10x35-10.9ZnD |
БолтM10x35-10.9ZnD |
20 |
9360005- |
|
22 |
B-J010020-00003 |
1 |
垫圈14 |
Шайба14 |
1 |
9360005- |
|
23 |
B-J010000-00002 |
1 |
螺塞M14×1.5 |
ПробкаM14×1.5 |
1 |
9360005- |
|
24 |
936.14.5 |
1 |
联接板 |
Соединительная пластина |
1 |
9360005- |
|
25 |
Z30E.14R.15 |
1 |
软管总成 |
Шланг в сборе |
1 |
9360005- |
|
26 |
B-Q020710-00065 |
1 |
O形圈41×3.5 |
O-образное кольцо41×3.5 |
1 |
9360005- |
|
27 |
B-G057820-00018 |
1 |
螺栓M10x60ZnD |
БолтM10x60ZnD |
4 |
9360005- |
|
28 |
936.14.4 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
|
29 |
B-J088700-00018 |
1 |
喉箍d70 |
Хомут d70 |
4 |
9360005- |
|
30 |
936.14-1 |
1 |
φ51低压胶管 (l=680) |
Резиновая труба низкого давленияφ51 (l=680) |
1 |
9360005- |
|
31 |
B-G000930-00015 |
1 |
垫圈6 |
Шайба6 |
8 |
9360005- |
|
32 |
B-G057830-00131 |
1 |
螺栓M6x20ZnD |
БолтM6x20ZnD |
8 |
9360005- |
|
33 |
B-Q020710-00082 |
1 |
O形圈60×3.1 |
O-образное кольцо60×3.1 |
1 |
9360005- |
|
34 |
Z30E.14F.2A |
1 |
油管 |
Маслопровод |
1 |
9360005- |
|
35 |
Z30E.14M.2 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
|
36 |
B-G057830-00033 |
1 |
螺栓M12x30-10.9ZnD |
БолтM12x30-10.9ZnD |
4 |
9360005- |
|
37 |
B-G000930-00003 |
1 |
垫圈12 |
Шайба12 |
4 |
9360005- |
|
38 |
B-Q020710-00078 |
1 |
O形圈55×3.1 |
O-образное кольцо55×3.1 |
1 |
9360005- |
|
39 |
W-01-00134 |
1 |
齿轮油泵 (左旋)|CBGj2100 (SAE) |
Зубчатый маслонасос (левое вращение) |CBGj2100 (SAE) |
1 |
9360005- |
|
40 |
B-Q020710-00066 |
1 |
O形圈44×3.5 |
O-образное кольцо44×3.5 |
1 |
9360005- |
|
41 |
B-Q020140-00003 |
1 |
分离式法兰Aφ44.1/21 |
Разделительный фланецAφ44.1/21 |
2 |
9360005- |
|
42 |
B-Q020710-00093 |
1 |
O形圈75×3.1 |
O-образное кольцо75×3.1 |
1 |
9360005- |
|
43 |
936.14.2 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
|
44 |
Z30H.14H-1 |
1 |
φ45低压胶管 |
Резиновая труба низкого давленияφ45 |
1 |
9360005- |
|
45 |
B-J088700-00017 |
1 |
喉箍d60 |
Хомут d60 |
4 |
9360005- |
|
46 |
936.14.1 |
1 |
油箱 |
Бочка |
1 |
9360005- |
|
47 |
B-G057830-00076 |
1 |
螺栓M16x45ZnD |
БолтM16x45ZnD |
6 |
9360005- |
|
|
