SINOMACH CHANGLIN 936X wheel loader parts catalog RU 19
936.14 工作液压系统 (两联) (一) Гидросистема (двойная) (1)
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
B-G057820-00031 |
1 |
螺栓M12x120ZnD |
БолтM12x120ZnD |
2 |
9360005- |
|
2 |
B-Q020490-00003 |
1 |
垫圈12 |
Шайба12 |
4 |
9360005- |
|
3 |
B-G061760-00002 |
1 |
螺母M12ZnD |
Гайка M12ZnD |
2 |
9360005- |
|
4 |
W-07-00186 |
1 |
多路换向阀 (两联)GDF32D2 |
Многоканальный коммутационный клапан (двойной)GDF32D2 |
1 |
9360005- |
|
5 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
БолтM10x25ZnD |
8 |
9360005- |
|
7 |
B-Q020710-00071 |
1 |
O形圈48×3.5 |
O-образное кольцо48×3.5 |
1 |
9360005- |
|
8 |
936.14.26 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
|
9 |
B-G057830-00010 |
1 |
螺栓M10x30ZnD |
БолтM10x30ZnD |
4 |
9360005- |
|
10 |
B-G000930-00001 |
1 |
垫圈10 |
Шайба10 |
28 |
9360005- |
|
11 |
936.14.15 |
1 |
板 (用于2路软轴) |
Планка (для гибкого вала 2-го канала) |
1 |
9360005- |
|
936.14A.2 |
1 |
板 (用于3路软轴) |
Планка (для гибкого вала 3-го канала) |
1 |
9360005- |
||
12 |
B-G061700-00003 |
1 |
螺母M10ZnD |
ГайкаM10ZnD |
6 |
9360005- |
|
13 |
B-G057820-00020 |
1 |
螺栓M10x65-10.9ZnD |
БолтM10x65-10.9ZnD |
1 |
9360005- |
|
14 |
B-G057820-00035 |
1 |
螺栓M12x170-10.9ZnD |
БолтM12x170-10.9ZnD |
2 |
9360005- |
|
15 |
936.14.11 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
|
16 |
B-Q020710-00072 |
1 |
O形圈50×3.1 |
O-образное кольцо50×3.1 |
1 |
9360005- |
|
17 |
936.14.25 |
1 |
软管总成 |
Шланг в сборе |
1 |
9360005- |
|
18 |
B-Q020710-00060 |
1 |
O形圈38×3.5 |
O-образное кольцо38×3.5 |
4 |
9360005- |
|
19 |
936.14.25 |
1 |
软管总成 |
Шланг в сборе |
1 |
9360005- |
|
20 |
B-Q020140-00002 |
1 |
分离式法兰Aφ38.9/35 |
Разделительный фланецAφ38.9/35 |
10 |
9360005- |
|
21 |
B-G057830-00011 |
1 |
螺栓M10x35-10.9ZnD |
БолтM10x35-10.9ZnD |
20 |
9360005- |
|
22 |
B-J010020-00003 |
1 |
垫圈14 |
Шайба14 |
1 |
9360005- |
|
23 |
B-J010000-00002 |
1 |
螺塞M14×1.5 |
ПробкаM14×1.5 |
1 |
9360005- |
|
24 |
936.14.5 |
1 |
联接板 |
Соединительная пластина |
1 |
9360005- |
|
25 |
Z30E.14R.15 |
1 |
软管总成 |
Шланг в сборе |
1 |
9360005- |
|
26 |
B-Q020710-00065 |
1 |
O形圈41×3.5 |
O-образное кольцо41×3.5 |
1 |
9360005- |
|
27 |
B-G057820-00018 |
1 |
螺栓M10x60ZnD |
БолтM10x60ZnD |
4 |
9360005- |
|
28 |
936.14.4 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
|
29 |
B-J088700-00018 |
1 |
喉箍d70 |
Хомут d70 |
4 |
9360005- |
|
30 |
936.14-1 |
1 |
φ51低压胶管 (l=680) |
Резиновая труба низкого давленияφ51 (l=680) |
1 |
9360005- |
|
31 |
B-G000930-00015 |
1 |
垫圈6 |
Шайба6 |
8 |
9360005- |
|
32 |
B-G057830-00131 |
1 |
螺栓M6x20ZnD |
БолтM6x20ZnD |
8 |
9360005- |
|
33 |
B-Q020710-00082 |
1 |
O形圈60×3.1 |
O-образное кольцо60×3.1 |
1 |
9360005- |
|
34 |
Z30E.14F.2A |
1 |
油管 |
Маслопровод |
1 |
9360005- |
|
35 |
Z30E.14M.2 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
|
36 |
B-G057830-00033 |
1 |
螺栓M12x30-10.9ZnD |
БолтM12x30-10.9ZnD |
4 |
9360005- |
|
37 |
B-G000930-00003 |
1 |
垫圈12 |
Шайба12 |
4 |
9360005- |
|
38 |
B-Q020710-00078 |
1 |
O形圈55×3.1 |
O-образное кольцо55×3.1 |
1 |
9360005- |
|
39 |
W-01-00134 |
1 |
齿轮油泵 (左旋)|CBGj2100 (SAE) |
Зубчатый маслонасос (левое вращение) |CBGj2100 (SAE) |
1 |
9360005- |
|
40 |
B-Q020710-00066 |
1 |
O形圈44×3.5 |
O-образное кольцо44×3.5 |
1 |
9360005- |
|
41 |
B-Q020140-00003 |
1 |
分离式法兰Aφ44.1/21 |
Разделительный фланецAφ44.1/21 |
2 |
9360005- |
|
42 |
B-Q020710-00093 |
1 |
O形圈75×3.1 |
O-образное кольцо75×3.1 |
1 |
9360005- |
|
43 |
936.14.2 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
|
44 |
Z30H.14H-1 |
1 |
φ45低压胶管 |
Резиновая труба низкого давленияφ45 |
1 |
9360005- |
|
45 |
B-J088700-00017 |
1 |
喉箍d60 |
Хомут d60 |
4 |
9360005- |
|
46 |
936.14.1 |
1 |
油箱 |
Бочка |
1 |
9360005- |
|
47 |
B-G057830-00076 |
1 |
螺栓M16x45ZnD |
БолтM16x45ZnD |
6 |
9360005- |
|
|
936.14 工作液压系统 (两联) (一) Гидросистема (двойная) (1)
936.14 工作液压系统 (两联) (一) Гидросистема (двойная) (1)
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
48 |
Z30.14L-1 |
1 |
垫圈 |
Шайба |
6 |
9360005- |
|
49 |
Z30.14A.8-25 |
1 |
调整垫片 |
Регулировочная прокладка |
6 |
9360005- |
|
50 |
Z30.14A.8-26 |
1 |
调整垫片 |
Регулировочная прокладка |
6 |
9360005- |
|
51 |
B-Q020120-00004 |
1 |
U形管夹A34 |
U-образный трубный зажимA34 |
2 |
9360005- |
|
52 |
936.14.22 |
1 |
右支板 |
Правая опорная пластина |
1 |
9360005- |
|
53 |
936.14.21 |
1 |
左支板 |
Левая опорная планка |
1 |
9360005- |
|
54 |
B-G061760-00001 |
1 |
螺母M10x1.25ZnD |
ГайкаM10x1.25ZnD |
4 |
9360005- |
|
55 |
B-G057820-00194 |
1 |
螺栓M10×80ZnD |
БолтM10×80ZnD |
2 |
9360005- |
|
56 |
936.14-5 |
1 |
板 |
Прижим |
1 |
9360005- |
|
57 |
936.14-4 |
1 |
橡胶板 |
Резиновая пластина |
2 |
9360005- |
|
|

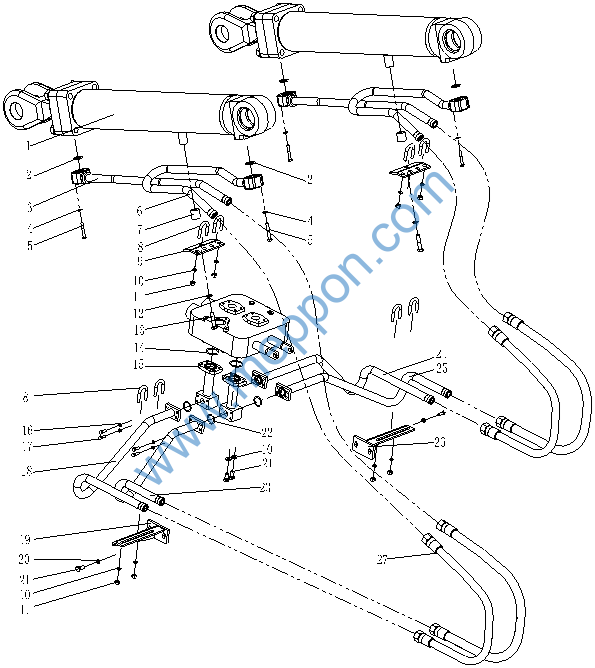

936.14 工作液压系统 (两联) (二) Гидросистема (двойная) (2)
* 936.14B 工作液压系统 (高卸) Гидросистема (высокой разгрузки)
936.14 工作液压系统 (两
联) (二) Гидросистема (двойная) (2)
* 936.14B 工作液压系统 (高卸) Гидросистема (высокой разгрузки)
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
B-G061700-00003 |
1 |
螺母M10ZnD |
ГайкаM10ZnD |
2 |
9360005- |
|
2 |
936.14.20 |
1 |
标示杆 |
Солдатик |
1 |
9360005- |
|
936.14B.2 |
1 |
标示杆 |
Солдатик |
1 |
9360005- |
* |
|
3 |
B-G000930-00001 |
1 |
垫圈10 |
Шайба 10 |
2 |
9360005- |
|
4 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
БолтM10x25ZnD |
2 |
9360005- |
|
5 |
936.14.17 |
1 |
转斗油缸 |
Цилиндр поворачивания ковша |
1 |
9360005- |
|
936.14B.1 |
1 |
转斗油缸 |
Цилиндр поворачивания ковша |
1 |
9360005- |
* |
|
6 |
B-Q020710-00071 |
1 |
O形圈48×3.5 |
O-образное кольцо48×3.5 |
2 |
9360005- |
|
7 |
936.14.23 |
1 |
胶管接头 |
Разъем резиновой трубы |
2 |
9360005- |
|
8 |
B-Q020490-00001 |
1 |
垫圈10 |
Шайба10 |
7 |
9360005- |
|
9 |
B-G057830-00003 |
1 |
螺栓M10x20ZnD |
БолтM10x20ZnD |
1 |
9360005- |
|
10 |
B-Q020710-00065 |
1 |
O形41×3.5 |
O-образное кольцо41×3.5 |
1 |
9360005- |
|
11 |
936.14.18 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
|
936.14B.3 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
* |
|
12 |
B-G057820-00018 |
1 |
螺栓M10x60ZnD |
БолтM10x60ZnD |
4 |
9360005- |
|
13 |
B-G057820-00027 |
1 |
螺栓M12x105ZnD |
БолтM12x105ZnD |
6 |
9360005- |
|
14 |
Z30E.14-6 |
1 |
板 |
Прижим |
1 |
9360005- |
|
15 |
Z30E.14-7 |
1 |
橡胶板 |
Резиновая пластина |
2 |
9360005- |
|
16 |
Z30E.14-5 |
1 |
垫套 |
Шайбовая втулка |
2 |
9360005- |
|
17 |
B-Q020490-00003 |
1 |
垫圈12 |
Шайба12 |
6 |
9360005- |
|
18 |
B-G061760-00002 |
1 |
螺母M12ZnD |
ГайкаM12ZnD |
6 |
9360005- |
|
19 |
B-G057830-00010 |
1 |
螺栓M10x30ZnD |
БолтM10x30ZnD |
8 |
9360005- |
|
20 |
936.14.19 |
1 |
接头 |
Разьем |
2 |
9360005- |
|
21 |
936.14-2 |
1 |
板 |
Прижим |
1 |
9360005- |
|
22 |
936.14-3 |
1 |
橡胶夹 |
Резиновый зажим |
2 |
9360005- |
|
23 |
B-G057820-00018 |
1 |
螺栓M10x60ZnD |
БолтM10x60ZnD |
2 |
9360005- |
|
24 |
B-G057830-00041 |
1 |
螺栓M12x40ZnD |
БолтM12x40ZnD |
4 |
9360005- |
|
25 |
W-12-00150 |
1 |
控制器总成WJ11-50-16 |
Регулятор в сбореWJ11-50-16 |
1 |
9360005- |
|
26 |
B-G057830-00143 |
1 |
螺栓M8x25ZnD |
БолтM8x25ZnD |
2 |
9360005- |
|
27 |
B-Q020490-00023 |
1 |
垫圈8 |
Шайба8 |
2 |
9360005- |
|
28 |
Z30E.14.26.7 |
1 |
安全锁 |
Предохранительный замок |
1 |
9360005- |
|
|

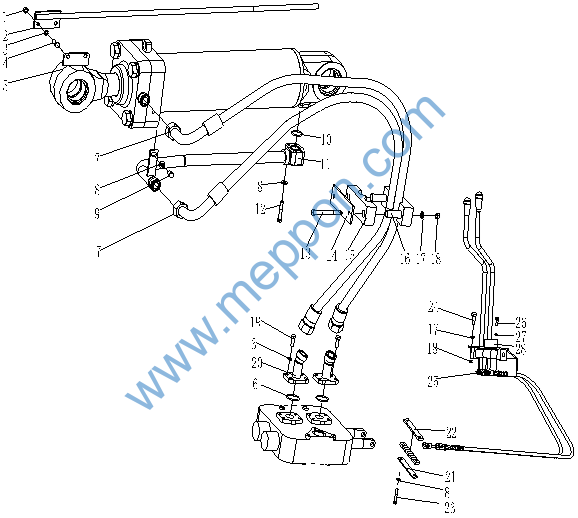

936.14 工作液压系统 (两联) (三) Гидросистема (двойная) (3)
