SINOMACH CHANGLIN 936X wheel loader parts catalog RU 20
936.14 工作液压系统 (两联) (三) Гидросистема (двойная) (3)
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
Z30E.14M.7 |
1 |
动臂油缸 |
Цилиндр ведущего рычага |
2 |
9360005- |
|
2 |
B-Q020710-00057 |
1 |
O形圈36×3.5 |
O-образное кольцо 36×3.5 |
4 |
9360005- |
|
3 |
936.14.13 |
1 |
油管 |
Маслопровод |
2 |
9360005- |
|
4 |
B-Q020490-00023 |
1 |
垫圈8 |
Шайба 8 |
16 |
9360005- |
|
5 |
B-G057820-00164 |
1 |
螺栓M8x55ZnD |
Болт M8x55ZnD |
16 |
9360005- |
|
6 |
936.14.12 |
1 |
油管 |
Маслопровод |
2 |
9360005- |
|
7 |
Z30E.14-4 |
1 |
衬垫 |
Регулировочная прокладка |
2 |
9360005- |
|
8 |
B-Q020120-00003 |
1 |
U形管夹A28 |
U-образный трубный зажим A28 |
8 |
9360005- |
|
9 |
Z30E.14-3 |
1 |
板 |
Прижим |
2 |
9360005- |
|
10 |
B-Q020490-00001 |
1 |
垫圈10 |
Шайба 10 |
2 |
9360005- |
|
11 |
B-G061760-00001 |
1 |
螺母M10x1.25ZnD |
Гайка M10x1.25ZnD |
16 |
9360005- |
|
12 |
B-Q020490-00003 |
1 |
垫圈12 |
Шайба 12 |
2 |
9360005- |
|
13 |
B-G057820-00043 |
1 |
螺栓M12x55ZnD |
Болт M12x55ZnD |
2 |
9360005- |
|
14 |
B-Q020710-00071 |
1 |
O形圈48×3.5 |
O-образное кольцо 48×3.5 |
2 |
9360005- |
|
15 |
936.14.14 |
1 |
油管 |
Маслопровод |
2 |
9360005- |
|
16 |
B-G000930-00017 |
1 |
垫圈8 |
Шайба 8 |
16 |
9360005- |
|
17 |
B-G057830-00143 |
1 |
螺栓M8x25ZnD |
Болт M8x25ZnD |
16 |
9360005- |
|
18 |
936.14.7 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
|
19 |
936.14.3 |
1 |
支板 |
Опорная планка |
1 |
9360005- |
|
20 |
B-G000930-00001 |
1 |
垫圈10 |
Шайба10 |
4 |
9360005- |
|
21 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Болт M10x25ZnD |
12 |
9360005- |
|
22 |
B-Q020710-00060 |
1 |
O形圈38×3.5 |
O-образное кольцо 38×3.5 |
4 |
9360005- |
|
23 |
936.14.6 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
|
24 |
936.14.8 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
|
25 |
936.14.9 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
|
26 |
936.14.10 |
1 |
支板 |
Опорная планка |
1 |
9360005- |
|
27 |
936.14.24 |
1 |
软管总成 |
Шланг в сборе |
4 |
9360005- |
|
|

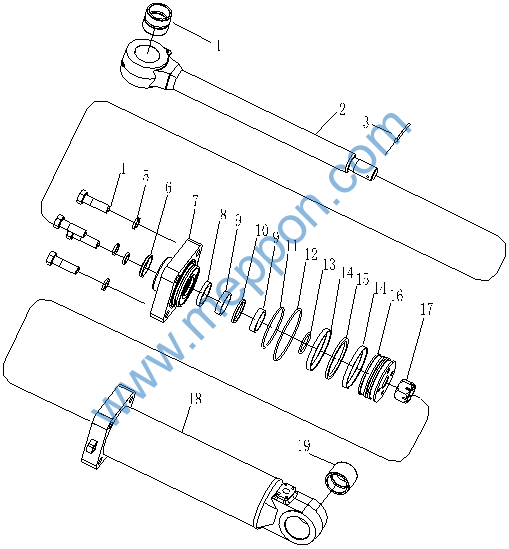

Z30E.14M.7 举升油缸 Цилиндр подъема
Z30E.14M.7 举升油缸 Цилиндр подъема
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
Z30E.14M.7.1 |
1 |
活塞杆 |
Поршневой шток |
1 |
9360005- |
|
2 |
B-G057850-00039 |
1 |
螺栓M24x2x80-10.9ZnD |
Болт M24x2x80-10.9ZnD |
4 |
9360005- |
|
3 |
B-G000930-00010 |
1 |
垫圈24 |
Шайба24 |
4 |
9360005- |
|
4 |
B-G10708C-00012 |
1 |
防尘圈FC70x80x6 |
Пылеотражатель FC70x80x6 |
1 |
9360005- |
|
5 |
Z30E.14.20-2 |
1 |
缸头 |
Головка цилиндра |
1 |
9360005- |
|
6 |
B-G10708A-00009 |
1 |
活塞杆密封圈70x85x12.5 |
Уплотнительное кольцо поршневого штока70x85x12.5 |
1 |
9360005- |
|
7 |
W-15-00082 |
1 |
斯特封0700|S-55013 |
Уплотление ST 0700|S-55013 |
1 |
9360005- |
|
8 |
Z30E.14.20-1 |
1 |
支承环 |
Упорное кольцо |
2 |
9360005- |
|
9 |
B-Q020710-00020 |
1 |
O形圈150×5.7 |
O-образное кольцо150×5.7 |
1 |
9360005- |
|
10 |
B-Q020710-00012 |
1 |
O形圈125×5.7 |
O-образное кольцо 125×5.7 |
2 |
9360005- |
|
11 |
W-15-00074 |
1 |
格莱圈1250|S-55044 |
O-образное кольцо 1250|S-55044 |
1 |
9360005- |
|
12 |
Z30E.14.20-3 |
1 |
支承环 |
Упорное кольцо |
2 |
9360005- |
|
13 |
Z30E.14.20-4 |
1 |
活塞 |
Поршень |
1 |
9360005- |
|
14 |
B-Q020710-00100 |
1 |
O形圈80×5.7 |
O-образное кольцо 80×5.7 |
1 |
9360005- |
|
15 |
Z30E.14.20-5 |
1 |
锁紧螺母 |
Гайка |
1 |
9360005- |
|
16 |
Z30E.14.20-6 |
1 |
止动钢丝圈 |
Стопорное стальное кольцо |
1 |
9360005- |
|
17 |
Z30E.14.20.2 |
1 |
缸体 |
Корпус цилиндра |
1 |
9360005- |
|
18 |
Z30E.14.20-7 |
1 |
轴套 |
Втулка |
1 |
9360005- |
|
|

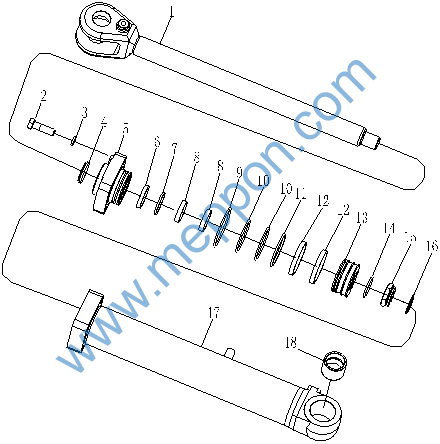

936.14.17 转斗油缸 Цилиндр поворачивания ковша
* 936.14B.1 转斗油缸 (加长臂) Цилиндр поворачивания ковша (удлиненной стрелы)
936.14.17 转斗油缸 Цилиндр поворачивания ковша
* 936.14B.1 转斗油缸 (加长臂) Цилиндр поворачивания ковша (удлиненной стрелы)
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
Z30E.14.21-5 |
1 |
轴套 |
Втулка |
1 |
9360005- |
|
2 |
936.14.17.1 |
1 |
活塞杆 |
Поршневой шток |
1 |
9360005- |
|
936.14B.1.1 |
1 |
活塞杆 |
Поршневой шток |
1 |
9360005- |
* |
|
3 |
B-G000910-00068 |
1 |
销8×90 |
Штифт 8×90 |
1 |
9360005- |
|
4 |
B-G057850-00041 |
1 |
螺栓M27x1.5×90-10.9ZnD |
Болт M27x1.5×90-10.9ZnD |
4 |
9360005- |
|
5 |
B-G000930-00012 |
1 |
垫圈27 |
Шайба 27 |
4 |
9360005- |
|
6 |
B-G10708C-00012 |
1 |
防尘圈FC70x80x6 |
Пылеотражатель FC70x80x6 |
1 |
9360005- |
|
7 |
936.14.17.2 |
1 |
缸头 |
Головка цилиндра |
1 |
9360005- |
|
8 |
W-15-00421 |
1 |
活塞杆密封圈70x85x12.5 |
Уплотнительное кольцо поршневого штока70x85x12.5 |
1 |
9360005- |
|
9 |
Z30E.14.21-2 |
1 |
支承环 |
Упорное кольцо |
2 |
9360005- |
|
10 |
W-15-00082 |
1 |
斯特封0700|S-55013 |
Уплотление ST 0700|S-55013 |
1 |
9360005- |
|
11 |
B-Q020710-00152 |
1 |
O形圈150×5.7 |
O-образное кольцо 150×5.7 |
1 |
9360005- |
|
12 |
B-Q020710-00150 |
1 |
O形圈180×5.7 |
O-образное кольцо 180×5.7 |
1 |
9360005- |
|
13 |
B-Q020710-00151 |
1 |
O形圈80×5.7 |
O-образное кольцо 80×5.7 |
1 |
9360005- |
|
14 |
Z30E.14.21-3 |
1 |
支承环 |
Упорное кольцо |
2 |
9360005- |
|
15 |
W-15-00075 |
1 |
格莱圈1500|S-55044 |
O-образное кольцо 1500|S-55044 |
1 |
9360005- |
|
16 |
Z30E.14.21-4 |
1 |
活塞 |
Поршень |
1 |
9360005- |
|
17 |
B-G094570-00006 |
1 |
螺母M48x2 |
Гайка M48x2 |
1 |
9360005- |
|
18 |
936.14.17.3 |
1 |
缸体 |
Корпус цилиндра |
1 |
9360005- |
|
936.14B.1.2 |
1 |
缸体 |
Корпус цилиндра |
1 |
9360005- |
* |
|
19 |
Z30E.14.21-5 |
1 |
轴套 |
Втулка |
1 |
9360005- |
|
|

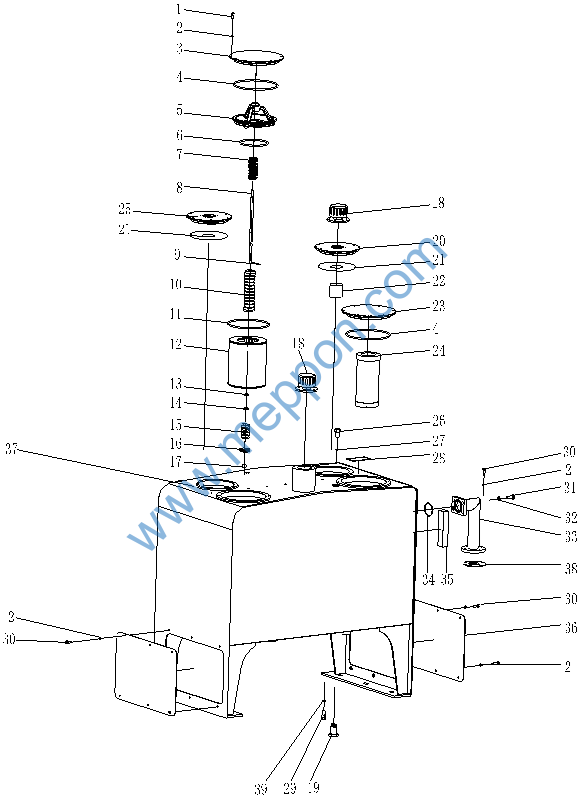

936.14.1 油箱 Бочка
