SINOMACH CHANGLIN 936X wheel loader parts catalog RU 21
936.14.1 油箱 Бочка
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
B-G057830-00139 |
1 |
螺栓M8x20ZnD |
Болт M8x20ZnD |
36 |
9360005- |
|
2 |
B-G000930-00017 |
1 |
垫圈8 |
Шайба 8 |
44 |
9360005- |
|
3 |
Z30.14M.5-1 |
1 |
滤油器盖 |
Фильтр маслофильтра |
1 |
9360005- |
|
4 |
B-Q020710-00030 |
1 |
O形圈200×5.7 |
O-образное кольцо 200×5.7 |
2 |
9360005- |
|
5 |
Z30.14.8-5 |
1 |
支架 |
Шайба |
1 |
9360005- |
|
6 |
B-Q020710-00014 |
1 |
O形圈130×5.7 |
O-образное кольцо 130×5.7 |
1 |
9360005- |
|
7 |
Z30E.14F.3-1 |
1 |
弹簧 |
Пружина |
1 |
9360005- |
|
8 |
Z30.14.8-4 |
1 |
拉杆 |
Рычаг |
1 |
9360005- |
|
9 |
B-G000910-00020 |
1 |
销2×20 |
Штифт 2×20 |
1 |
9360005- |
|
10 |
Z30.14.8.3 |
1 |
磁铁芯 |
Magnet |
1 |
9360005- |
|
11 |
B-Q020710-00027 |
1 |
O形圈185×5.7 |
O-образное кольцо 185×5.7 |
1 |
9360005- |
|
12 |
Z30.14.8.2 |
1 |
滤网总成 |
Фильтрующий элемент в сборе |
1 |
9360005- |
|
13 |
Z30.14.8-3 |
1 |
铜垫 |
Шайба |
1 |
9360005- |
|
14 |
B-G061720-00002 |
1 |
螺母M12ZnD |
Гайка M12ZnD |
1 |
9360005- |
|
15 |
Z30.14.8-2 |
1 |
弹簧 |
Пружина |
1 |
9360005- |
|
16 |
Z30.14.8-1 |
1 |
弹簧压盖 |
Пружина gland |
1 |
9360005- |
|
17 |
B-G061790-00001 |
1 |
螺母M10ZnD |
Гайка M10ZnD |
1 |
9360005- |
|
18 |
W-15-00475 |
1 |
预压式空气滤清器PAF2-0.035-0.55-10F |
Воздушный фильтр с предварительной очисткой PAF2-0.035-0.55-10F |
1 |
9360005- |
|
19 |
Z30E.14.27-3 |
1 |
螺塞 |
Пробка |
2 |
9360005- |
|
20 |
936.14.1-4 |
1 |
盖 |
Крышка |
1 |
9360005- |
|
21 |
936.14.1-2 |
1 |
垫 |
Шайба |
2 |
9360005- |
|
22 |
W-15-00053 |
1 |
网式滤油器%%C55x55|TLM-12 |
Сетчатый маслофильтр %%C55x55|TLM-12 |
1 |
9360005- |
|
23 |
Z30.14M.5-2 |
1 |
压盖 |
Сальник |
1 |
9360005- |
|
24 |
W-15-00043 |
1 |
进油滤油器|WU-400F-A |
Приемная маслофильтр |WU-400F-A |
1 |
9360005- |
|
25 |
936.14.1-1 |
1 |
盖 |
Крышка |
1 |
9360005- |
|
26 |
Z30.14.8-18 |
1 |
螺塞 |
Пробка |
1 |
9360005- |
|
27 |
B-Q020710-00023 |
1 |
O形圈16×2.4 |
O-образное кольцо 16×2.4 |
1 |
9360005- |
|
28 |
Z30E.14F.3-6 |
1 |
标牌 |
Бирка |
1 |
9360005- |
|
29 |
B-J009990-00002 |
1 |
螺栓M14x1.5×32 |
Болт M14x1.5×32 |
1 |
9360005- |
|
30 |
B-G057830-00143 |
1 |
螺栓M8x25ZnD |
Болт M8x25ZnD |
16 |
9360005- |
|
31 |
B-G057830-00034 |
1 |
螺栓M12x30ZnD |
Болт M12x30ZnD |
4 |
9360005- |
|
32 |
B-G000930-00003 |
1 |
垫圈12 |
Шайба 12 |
4 |
9360005- |
|
33 |
Z30E.14.27.2 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
|
34 |
B-Q020710-00082 |
1 |
O形圈60×3.1 |
O-образное кольцо 60×3.1 |
1 |
9360005- |
|
35 |
W-15-00168 |
1 |
液位计总成|YWZ-127 |
Измеритель уровня жидкости в сборе |YWZ-127 |
1 |
9360005- |
|
36 |
936.14.1-3 |
1 |
侧盖 |
Боковая крышка |
2 |
9360005- |
|
37 |
936.14.1.1 |
1 |
箱体 |
Корпус бака |
1 |
9360005- |
|
38 |
Z30E.14.27-2 |
1 |
纸垫 |
Бумажная шайба |
1 |
9360005- |
|
39 |
B-J009820-00002 |
1 |
垫圈14 |
Шайба 14 |
1 |
9360005- |
|
|

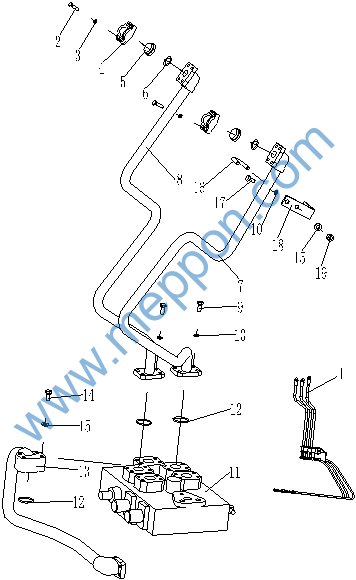

* 936.14A 工作液压系统 (三路) Гидросистема (трехконтурная)
* 936.14A 工作液压系统 (三路) Гидросистема (трехконтурная)
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
W-12-00163 |
1 |
控制器总成WJ11-50-17 |
Регулятор в сбореWJ11-50-17 |
1 |
9360005- |
* |
2 |
B-G057830-00145 |
1 |
螺栓M8x30-10.9ZnD |
Болт M8x30-10.9ZnD |
8 |
9360005- |
* |
3 |
B-G000930-00017 |
1 |
垫圈8 |
Шайба 8 |
8 |
9360005- |
* |
4 |
B-Q020140-00001 |
1 |
分离式法兰AΦ32.6/35 |
Разделительный фланец AΦ32.6/35 |
4 |
9360005- |
* |
5 |
Z50E.14A-3 |
1 |
堵头 |
Заглушка |
1 |
9360005- |
* |
6 |
B-Q020710-00049 |
1 |
O形圈31×3.5 |
O-образное кольцо31×3.5 |
2 |
9360005- |
* |
7 |
Z30E.14A.9 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
* |
8 |
Z30E.14A.8 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
* |
9 |
B-G057830-00005 |
1 |
螺栓M10×25-10.9ZnD |
Болт M10×25-10.9ZnD |
8 |
9360005- |
* |
10 |
B-G000930-00001 |
1 |
垫圈10 |
Шайба 10 |
12 |
9360005- |
* |
11 |
W-07-00193 |
1 |
多路换向阀 (三联)GDF32D3 |
Многоканальный коммутационный клапан (триплексный)GDF32D3 |
1 |
9360005- |
* |
12 |
B-Q020710-00071 |
1 |
O形圈48×3.5 |
O-образное кольцо48×3.5 |
3 |
9360005- |
* |
13 |
936.14A.1 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
* |
14 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Болт M10x25ZnD |
4 |
9360005- |
* |
15 |
B-Q020490-00001 |
1 |
垫圈10 |
Шайба 10 |
8 |
9360005- |
* |
16 |
B-Q020120-00003 |
1 |
U形管夹A28 |
U-образный трубный зажим A28 |
2 |
9360005- |
* |
17 |
B-G057830-00003 |
1 |
螺栓M10x20ZnD |
Болт M10x20ZnD |
4 |
9360005- |
* |
18 |
Z30E.14A-6 |
1 |
板 |
Прижим |
1 |
9360005- |
* |
19 |
B-G061760-00001 |
1 |
螺母M10x1.25ZnD |
Гайка M10x1.25ZnD |
4 |
9360005- |
* |
|

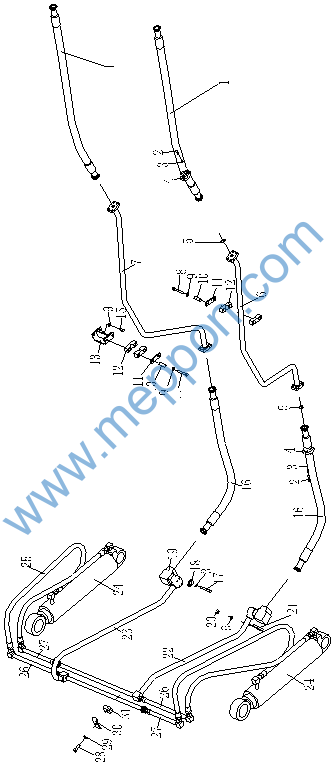

* Z30E.34T 工作液压系统 (配爪) Гидросистема (комплектующая захватка)
** Z30E.34U 工作液压系统 (加长臂配爪) Гидросистема (комплектующая захватка к удлиненной стреле)
*Z30E.34T 工作液压系统 (配爪) Гидросистема (комплектующая захватка)
** Z30E.34U工作液压系统 (加长臂配爪) Гидросистема (комплектующая захватка к удлиненной стреле)
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
B-Q020190-00001 |
1 |
软管总成19-1050 |
Шланг в сборе 19-1050 |
2 |
9360005- |
* |
2 |
B-G057830-00145 |
1 |
螺栓M8x30-10.9ZnD |
Болт M8x30-10.9ZnD |
24 |
9360005- |
* |
3 |
B-G000930-00017 |
1 |
垫圈8 |
Шайба 8 |
32 |
9360005- |
* |
4 |
B-Q020140-00001 |
1 |
分离式法兰AΦ32.6/35 |
Разделительный фланец AΦ32.6/35 |
12 |
9360005- |
* |
5 |
B-Q020710-00049 |
1 |
O形圈31×3.5 |
O-образное кольцо 31×3.5 |
6 |
9360005- |
* |
6 |
Z30E.14A.10 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
* |
Z50B.14A.6 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
** |
|
7 |
Z30E.14A.7 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
* |
Z50B.14A.5 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
** |
|
8 |
B-G057820-00023 |
1 |
螺栓M10x70ZnD |
Болт M10x70ZnD |
4 |
9360005- |
* |
9 |
B-Q020490-00001 |
1 |
垫圈10 |
Шайба 10 |
16 |
9360005- |
* |
10 |
Z30E.14A-4 |
1 |
垫套 |
Шайбовая втулка |
8 |
9360005- |
* |
11 |
Z30E.14A-5 |
1 |
压板 |
Прижим |
4 |
9360005- |
* |
12 |
Z30E.14A-3 |
1 |
橡胶板 |
Резиновая пластина |
8 |
9360005- |
* |
13 |
Z30E.14A.6 |
1 |
支架 |
Подпорка |
2 |
9360005- |
* |
14 |
B-G057820-00024 |
1 |
螺栓M10x75ZnD |
Болт M10x75ZnD |
4 |
9360005- |
* |
15 |
B-G057830-00003 |
1 |
螺栓M10x20ZnD |
Болт M10x20ZnD |
4 |
9360005- |
* |
16 |
B-Q020540-00001 |
1 |
软管总成19-1000 |
Шланг в сборе19-1000 |
2 |
9360005- |
* |
17 |
B-G057820-00163 |
1 |
螺栓M8x55-10.9ZnD |
Болт M8x55-10.9ZnD |
8 |
9360005- |
* |
18 |
B-Q020710-00057 |
1 |
O形圈36×3.5 |
O-образное кольцо 36×3.5 |
2 |
9360005- |
* |
19 |
W-15-00059 |
1 |
旋转接头|ZF-17 |
Поворотный соединитель|ZF-17 |
2 |
9360005- |
* |
20 |
B-G061760-00001 |
1 |
螺母M10x1.25ZnD |
Гайка M10x1.25ZnD |
4 |
9360005- |
* |
21 |
B-Q020120-00003 |
1 |
U形管夹A28 |
U-образный трубный зажим A28 |
2 |
9360005- |
* |
22 |
Z30E.14A.4 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
* |
23 |
Z30E.14A.3 |
1 |
油管 |
Маслопровод |
1 |
9360005- |
* |
24 |
Z30E.34T.1 |
1 |
夹爪油缸 |
Гидроцилиндр захватки |
2 |
9360005- |
* |
25 |
B-Q020290-00010 |
1 |
软管总成16-730 |
Шланг в сборе 16-730 |
4 |
9360005- |
* |
26 |
Z30E.14A.12 |
1 |
油管 |
Маслопровод |
4 |
9360005- |
* |
