SINOMACH CHANGLIN 936X wheel loader parts catalog RU 22
27 |
Z30E.14A.12 |
1 |
油管 |
Маслопровод |
4 |
9360005- |
* |
28 |
B-G057830-00045 |
1 |
螺栓M12x50ZnD |
Болт M12x50ZnD |
2 |
9360005- |
* |
29 |
B-Q020490-00003 |
1 |
垫圈12 |
Шайба 12 |
2 |
9360005- |
* |
30 |
Z30E.14A-2 |
1 |
压板 |
Прижим |
2 |
9360005- |
* |
21 |
Z30E.14A-1 |
1 |
垫块 |
Сухарик |
2 |
9360005- |
* |
|

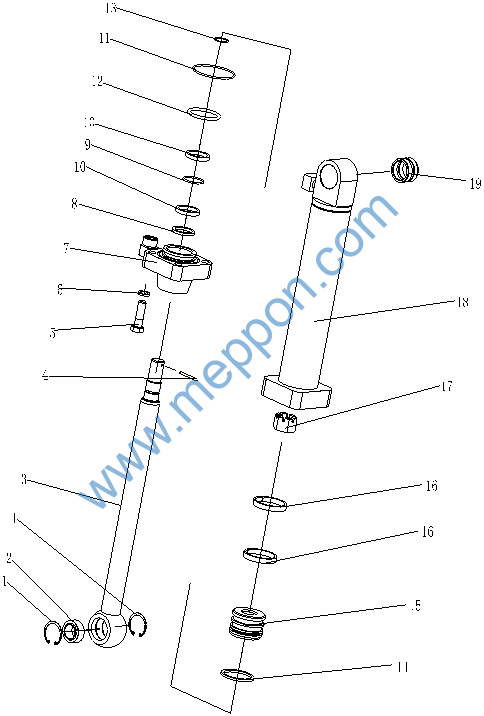

* Z30E.34T.1 夹爪油缸 Гидроцилиндр захватки
*Z30E.34T.1 夹爪油缸 Гидроцилиндр захватки
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
B-G00893A-00010 |
1 |
挡圈62 |
Лабиринт 62 |
2 |
9360005- |
* |
2 |
B-G091630-00003 |
1 |
关节轴承GE40ES |
Сочленовный подшипник GE40ES |
1 |
9360005- |
* |
3 |
Z30E.34T.1-1 |
1 |
活塞杆 |
Поршневой шток |
1 |
9360005- |
* |
4 |
B-G000910-00056 |
1 |
销6.3×50 |
Штифт 6.3×50 |
1 |
9360005- |
* |
5 |
B-G057850-00022 |
1 |
螺栓M16x1.5×65-10.9ZnD |
Болт M16x1.5×65-10.9ZnD |
4 |
9360005- |
* |
6 |
B-G000930-00006 |
1 |
垫圈16 |
Шайба 16 |
4 |
9360005- |
* |
7 |
Z30E.14A.5.1 |
缸头 |
Головка цилиндра |
1 |
9360005- |
* |
|
8 |
B-G10708C-00010 |
1 |
防尘圈FC50x58x5 |
Пылеотражатель FC50x58x5 |
1 |
9360005- |
* |
9 |
B-G10708A-00007 |
1 |
密封圈Y50x65x12.5 |
Уплотнительное кольцо Y50x65x12.5 |
1 |
9360005- |
* |
10 |
Z30E.14A.5-2 |
1 |
支承环 |
Упорное кольцо |
2 |
9360005- |
* |
11 |
B-Q020710-00002 |
1 |
O形圈 100×5.7 |
O-образное кольцо100×5.7 |
1 |
9360005- |
* |
12 |
W-15-00079 |
1 |
斯特封0500|S-55013 |
Уплотление ST 0500|S-55013 |
1 |
9360005- |
* |
13 |
B-Q020710-00053 |
1 |
O形圈35×3.1 |
O-образное кольцо 35×3.1 |
1 |
9360005- |
* |
14 |
W-15-00072 |
1 |
格来圈1000|S-55044 |
O-образное кольцо 1000|S-55044 |
1 |
9360005- |
* |
15 |
Z30E.14A.5-3 |
1 |
活塞 |
Поршень |
1 |
9360005- |
* |
16 |
Z30E.14A.5-4 |
1 |
支承环 |
Упорное кольцо |
2 |
9360005- |
* |
17 |
B-G094570-00002 |
1 |
螺母M30x2 |
Гайка M30x2 |
1 |
9360005- |
* |
18 |
Z30E.34T.1.1 |
1 |
缸体 |
Корпус цилиндра |
1 |
9360005- |
* |
19 |
Z30E.14A.5-5 |
1 |
衬套 |
Втулка |
1 |
9360005- |
* |
|

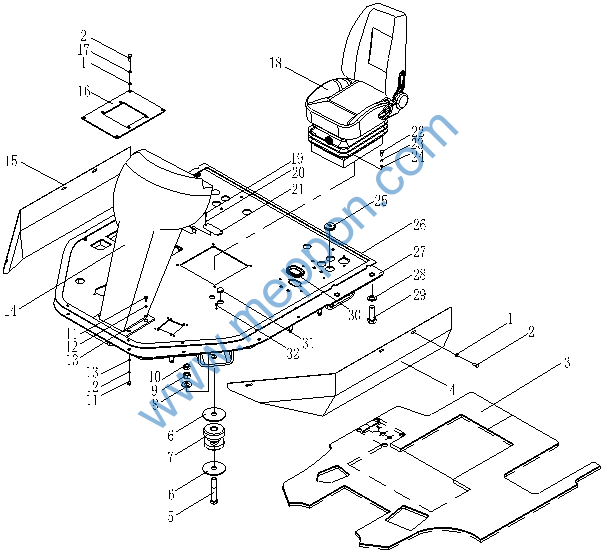

936.16 驾驶室总成 (一) Кабина в сборе (1)
936.16 驾驶室总成 (一) Кабина в сборе (1)
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Шайба 8ZnD |
6 |
9360005- |
|
2 |
B-G057830-00139 |
1 |
螺栓M8x20ZnD |
Болт M8x20ZnD |
6 |
9360005- |
|
3 |
936.16-1 |
1 |
底板垫 |
Подкладка башмака |
1 |
9360005- |
|
936.16C-1 |
1 |
底板垫 |
Подкладка башмака |
1 |
9360005- |
R |
|
4 |
936.16.2A |
1 |
左围板 |
Левый щит |
1 |
9360005- |
|
5 |
B-G057850-00036 |
1 |
螺栓M22x1.5×140-10.9ZnD |
Болт M22x1.5×140-10.9ZnD |
4 |
9360005- |
|
6 |
Z30.1-10 |
1 |
垫圈 |
Шайба |
8 |
9360005- |
|
7 |
Z30.1.2 |
1 |
缓冲橡胶垫 |
Буферная резиновая прокладка |
4 |
9360005- |
|
8 |
B-Q020490-00013 |
1 |
垫圈22 |
Шайба 22 |
4 |
9360005- |
|
9 |
B-G061710-00017 |
1 |
螺母M22x1.5-10ZnD |
Гайка M22x1.5-10ZnD |
4 |
9360005- |
|
10 |
B-G061730-00020 |
1 |
螺母M22x1.5-10ZnD |
Гайка M22x1.5-10ZnD |
4 |
9360005- |
|
11 |
B-G057830-00037 |
1 |
螺栓M12x35ZnD |
БолтM12x35ZnD |
12 |
9360005- |
|
12 |
B-G000930-00003 |
1 |
垫圈12 |
Шайба 12 |
12 |
9360005- |
|
13 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Шайба12ZnD |
12 |
9360005- |
|
14 |
936.16.6 |
1 |
仪表立柱 |
Колонка прибора |
2 |
9360005- |
|
15 |
936.16.3A |
1 |
右围板 |
Правый щит |
1 |
9360005- |
|
16 |
956.16A.10A |
1 |
软轴操纵连接板 |
Соединительная планка для управления гибким валом |
1 |
9360005- |
|
17 |
B-G000930-00017 |
1 |
垫圈8 |
Шайба 8 |
10 |
9360005- |
|
18 |
W-09-00158 |
1 |
座椅 |
Сидение |
1 |
9360005- |
|
19 |
B-G008180-00017 |
1 |
螺钉M5x12ZnD |
Болт M5x12ZnD |
6 |
9360005- |
|
20 |
B-G00097B-00019 |
1 |
垫圈5ZnD |
Шайба 5ZnD |
2 |
9360005- |
|
21 |
936.16-4 |
1 |
板 |
Прижим |
1 |
9360005- |
|
22 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
БолтM10x25ZnD |
4 |
9360005- |
|
23 |
B-G000930-00001 |
1 |
垫圈10 |
Шайба 10 |
4 |
9360005- |
|
24 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Шайба 10ZnD |
4 |
9360005- |
|
25 |
955.16-2 |
1 |
出线圈 |
Выходнай катушка |
2 |
9360005- |
|
26 |
956.16-4 |
1 |
密封条 |
Суташ |
1 |
9360005- |
|
27 |
947H.16.4 |
1 |
底板架 |
Кронштейн поддона |
1 |
9360005- |
|
28 |
B-G061700-00007 |
1 |
垫圈24 |
Шайба 24 |
4 |
9360005- |
|
29 |
B-G057830-00116 |
1 |
螺栓M24x65ZnD |
Болт M24x65ZnD |
3 |
9360005- |
|
30 |
936.16-3 |
1 |
嵌条 |
Штапик |
1 |
9360005- |
|
31 |
Z30.16.4-17 |
1 |
塞 |
Пробка |
2 |
9360005- |
|
32 |
B-Q021010-00005 |
1 |
Резиновая пробка BM8 |
2 |
9360005- |
||
注: 选装栏标注”R”符号件用于NAR30G-1,936俄罗斯车型。
Примечание: деталь с отметкой “R” в рубрике для выбора предназначена для модели NAR30G-1, 936, использованной в России.

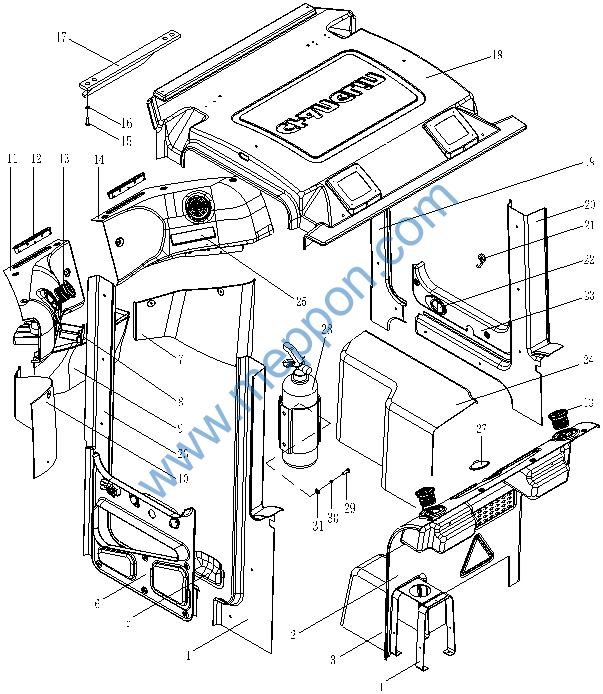

936.16 驾驶室总成 (二) Кабина в сборе (2)
