SINOMACH CHANGLIN WZ30-25C backhoe loader parts catalog 2012 12

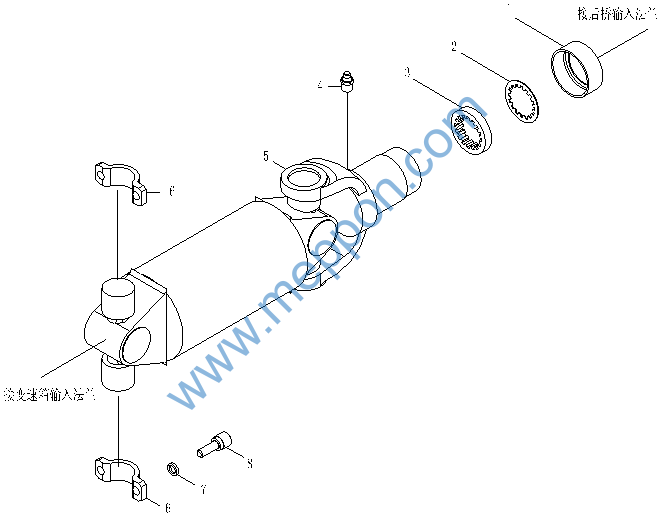

WZ30C.7B 传动轴(配TD226B发动机)
Drive Shaft(for TD226B engine)WZ30C.7B 传动轴(配TD226B发动机)
Drive Shaft(for TD226B engine)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
WZ30.7-1 |
1 |
螺纹套 |
Screw sheath |
1 |
00454- |
|
2 |
WZ30.7-2 |
1 |
垫片 |
Washer |
1 |
00454- |
|
3 |
WZ30.7-3 |
1 |
密封圈 |
Seal circle |
1 |
00454- |
|
4 |
B-J07940A-00001 |
1 |
油杯M10x1 |
Oil cup |
1 |
00454- |
|
5 |
WZ30C.7B.1 |
1 |
传动轴 |
Drive shaft |
1 |
00454- |
|
6 |
WZ30.7-4 |
1 |
连接板 |
Connecting plate |
2 |
00454- |
|
7 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
4 |
00454- |
|
8 |
WZ30.7-5 |
1 |
螺栓 |
Bolt |
4 |
00454- |
|
WZ30.7 传动轴(配4BTA3.9-C110发动机)
Drive Shaft(for 4BTA3.9-C110 engine) WZ30.7 传动轴(配4BTA3.9-C110发动机)
Drive Shaft(for 4BTA3.9-C110 engine)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
WZ30.7-1 |
1 |
螺纹套 |
Screw sheath |
1 |
00454- |
|
2 |
WZ30.7-2 |
1 |
垫片 |
Washer |
1 |
00454- |
|
3 |
WZ30.7-3 |
1 |
密封圈 |
Seal circle |
1 |
00454- |
|
4 |
B-J07940A-00001 |
1 |
油杯M10x1 |
Oil cup |
1 |
00454- |
|
5 |
WZ30.7.1 |
1 |
传动轴 |
Drive shaft |
1 |
00454- |
|
6 |
WZ30.7-4 |
1 |
连接板 |
Connecting plate |
2 |
00454- |
|
7 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
4 |
00454- |
|
8 |
WZ30.7-5 |
1 |
螺栓 |
Bolt |
4 |
00454- |
|

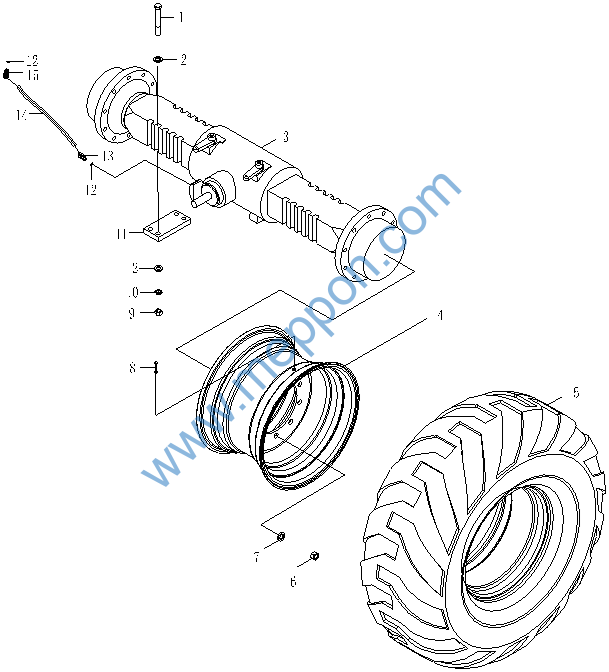

WZ30.8D 后桥 Rear AxleWZ30.8D 后桥 Rear Axle
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057850-00026 |
1 |
螺栓M20x235-10.9ZnD |
Bolt |
8 |
00454- |
|
2 |
B-Q020490-00011 |
1 |
垫圈20 |
Washer |
16 |
00454- |
|
3 |
W-03-00009 |
1 |
后桥|28.28M |
Rear axle |
1 |
00454- |
|
4 |
WZ30.8.1 |
1 |
轮辋 |
Rim |
2 |
00454- |
|
5 |
W-14-00009 |
1 |
轮胎19.5L-24-12PR R-4 |
Tyre |
2 |
00454- |
|
6 |
B-G061710-00017 |
1 |
螺母M22x1.5-10ZnD |
Nut |
20 |
00454- |
|
7 |
B-Q020490-00013 |
1 |
垫圈22 |
Washer |
20 |
00454- |
|
8 |
B-G039000-00001 |
1 |
气门嘴Z4-02-1 |
Valve |
2 |
00454- |
|
9 |
B-G061710-00013 |
1 |
螺母M20x1.5-10ZnD |
Nut |
8 |
00454- |
|
10 |
B-G061730-00010 |
1 |
螺母M20x1.5-10ZnD |
Nut |
8 |
00454- |
|
11 |
WZ30.8-1 |
2 |
板 |
Board |
2 |
00454- |
|
12 |
WZ30.8-2 |
1 |
O形圈11.89×1.98 |
O-ring |
2 |
00454- |
|
13 |
WZ30.8D.2 |
1 |
45°角接头 |
Joint |
1 |
00454- |
|
14 |
W-16-01362 |
1 |
软管总成|1T/6×21513-04 -14/21593-04-14×1200-PG |
Pipe |
1 |
00454- |
|
15 |
WZ30.8D.1 |
1 |
直角接头 |
Joint |
1 |
00454- |
|
