SINOMACH CHANGLIN WZ30-25C backhoe loader parts catalog 2012 13

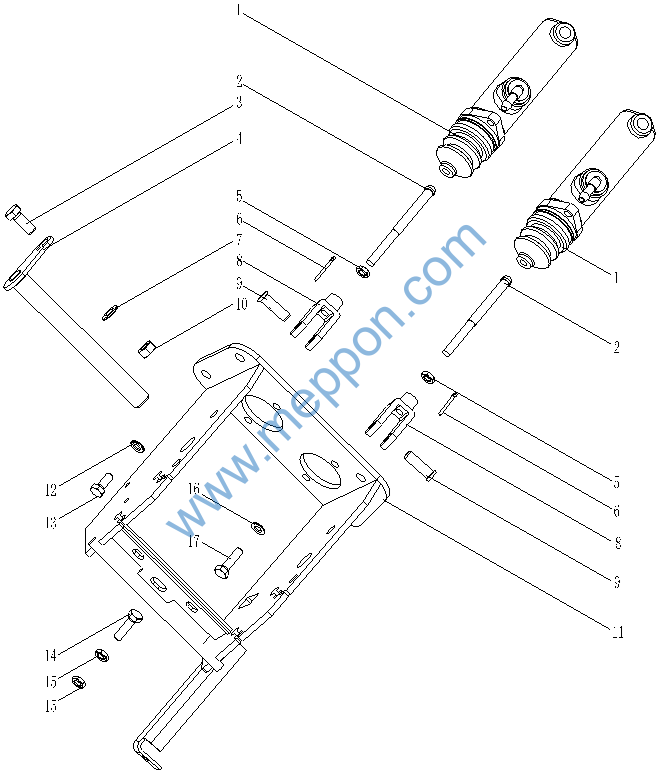

WZ30C.9 制动系统(一) Brake System(1) WZ30C.9 制动系统(一) Brake System(1)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
W-01-00155 |
1 |
刹车泵|MCBD3125 |
Pump |
2 |
00454- |
|
2 |
WZ30.9-11 |
1 |
顶杆 |
Stick |
2 |
00454- |
|
3 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Bolt |
1 |
00454- |
|
4 |
WZ30.9.5 |
1 |
销轴 |
Pin axis |
1 |
00454- |
|
5 |
B-G061730-00018 |
1 |
螺母M8×1ZnD |
Nut |
2 |
00454- |
|
6 |
B-G000910-00032 |
1 |
销3.2x30ZnD |
Pin |
2 |
00454- |
|
7 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
1 |
00454- |
|
8 |
WZ30.9-10 |
1 |
横夹 |
Transverse clip |
2 |
00454- |
|
9 |
B-G008820-00001 |
1 |
销轴10×32 |
Pin axis |
2 |
00454- |
|
10 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Nut |
1 |
00454- |
|
11 |
WZ30.9.6A |
1 |
支架 |
Support |
1 |
00454- |
|
12 |
B-G061700-00036 |
1 |
螺母M8ZnD |
Washer |
9 |
00454- |
|
13 |
B-G057830-00139 |
1 |
螺栓M8x20ZnD |
Bolt |
5 |
00454- |
|
14 |
B-G057830-00148 |
1 |
螺栓M8x40ZnD |
Bolt |
1 |
00454- |
|
15 |
B-G061700-00036 |
1 |
螺母M8ZnD |
Nut |
2 |
00454- |
|
16 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
7 |
00454- |
|
17 |
B-G057830-00146 |
1 |
螺栓M8x30ZnD |
Nut |
4 |
00454- |
|

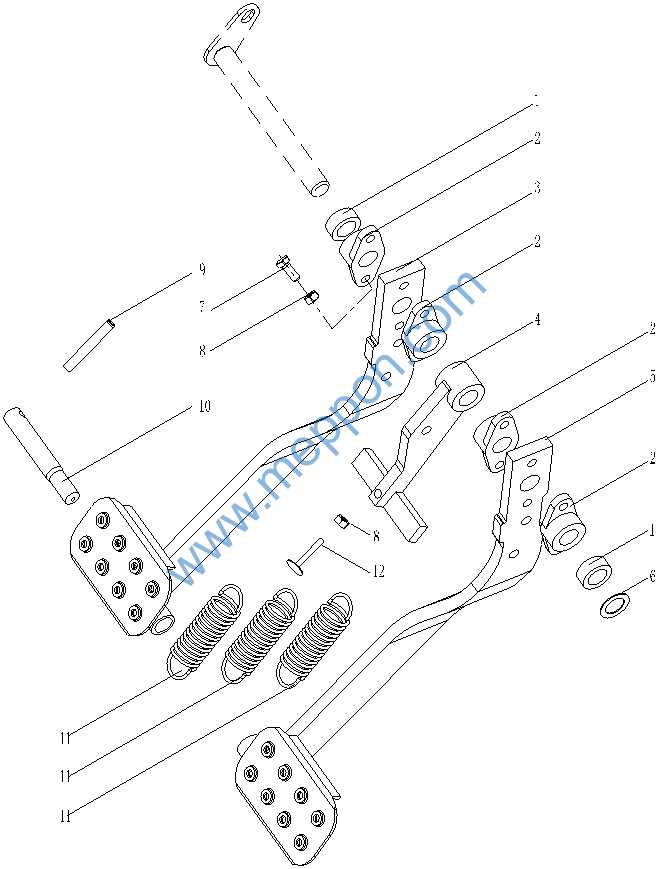

WZ30C.9 制动系统(二) Brake System(2) WZ30C.9 制动系统(二) Brake System(2)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
WZ30.9-13 |
1 |
轴套 |
Axle sleeve |
2 |
00454- |
|
2 |
WZ30.9-14 |
1 |
连接套 |
4 |
00454- |
||
3 |
WZ30.9.3 |
1 |
踏板(左) |
Left Pedal |
1 |
00454- |
|
4 |
WZ30.9-4 |
1 |
连接板 |
Junction plate |
1 |
00454- |
|
5 |
WZ30.9.4 |
1 |
踏板(右) |
Right Pedal |
1 |
00454- |
|
6 |
WZ30.9-15 |
1 |
垫 |
Washer |
1 |
00454- |
|
7 |
B-G057830-00148 |
1 |
螺栓M8x40ZnD |
Bolt |
5 |
00454- |
|
8 |
B-G061700-00036 |
1 |
螺母M8ZnD |
Nut |
5 |
00454- |
|
9 |
B-G008790-00013 |
1 |
销8×60 |
Pin |
1 |
00454- |
|
10 |
WZ30.9-8 |
1 |
销轴 |
Pin axis |
1 |
00454- |
|
11 |
WZ30.9-9 |
1 |
弹簧 |
Spring |
3 |
00454- |
|
12 |
WZ30.9-3 |
1 |
螺栓 |
Bolt |
1 |
00454- |
|

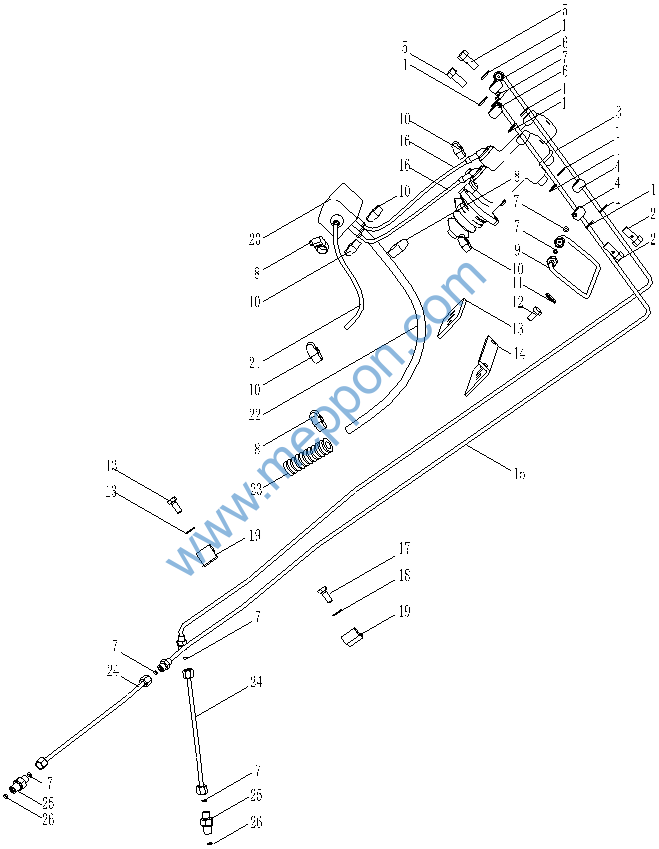

WZ30C.9 制动系统(三) Brake System(3) WZ30C.9 制动系统(三) Brake System(3)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-J010020-00001 |
1 |
垫圈10 |
Washer |
4 |
00454- |
|
2 |
WZ30.9-16 |
1 |
螺栓 |
Bolt |
2 |
00454- |
|
3 |
WZ30C.9.1 |
1 |
油管 |
Oil pipe |
1 |
00454- |
|
4 |
WZ30.9-6 |
1 |
接头 |
Joint |
2 |
00454- |
|
5 |
WZ30C.9-2 |
1 |
螺栓 |
Bolt |
2 |
00454- |
|
6 |
WZ30C.9-1 |
1 |
接头 |
Joint |
2 |
00454- |
|
7 |
B-Q020710-00098 |
1 |
0形圈8×1.9 |
O-ring |
8 |
00454- |
|
8 |
B-J018800-00003 |
1 |
喉箍20 |
Hoop |
2 |
00454- |
|
9 |
WZ30.9.2 |
1 |
油管 |
Oil pipe |
1 |
00454- |
|
10 |
B-J018800-00002 |
1 |
喉箍16 |
Hoop |
6 |
00454- |
|
11 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
2 |
00454- |
|
12 |
B-G057830-00137 |
1 |
螺栓M8x16ZnD |
Bolt |
2 |
00454- |
|
13 |
WZ30.9-21 |
1 |
垫 |
Washer |
1 |
00454- |
|
14 |
WZ30.9-5 |
1 |
支架 |
Support |
1 |
00454- |
|
15 |
WZ30C.9.2 |
1 |
油管 |
Oil pipe |
1 |
00454- |
|
16 |
WZ30.9-18 |
1 |
夹布输油胶管φ8×600 |
Rubber tube |
2 |
00454- |
|
17 |
B-G057830-00139 |
1 |
螺栓M8x20ZnD |
Bolt |
2 |
00454- |
|
18 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
2 |
00454- |
|
19 |
WZ30.9-7 |
1 |
管夹 |
Tubing clip |
2 |
00454- |
|
20 |
WZ30.9.1 |
1 |
油杯 |
Oil cup |
1 |
00454- |
|
21 |
WZ30.9-20 |
1 |
夹布输油胶φ8×1600 |
Rubber tube |
1 |
00454- |
|
22 |
WZ30.9-19 |
1 |
夹布输油胶管φ12×1500 |
Rubber tube |
1 |
00454- |
|
23 |
WZ30.9-17 |
1 |
胶管外护套 |
Sheath |
1 |
00454- |
|
24 |
B-Q020750-00081 |
1 |
胶管接头4I-650 |
Rubber tube joint |
2 |
00454- |
|
25 |
WZ30.9-1 |
1 |
接头 |
Joint |
2 |
00454- |
|
26 |
WZ30.9-2 |
1 |
O形圈 |
O-ring |
2 |
00454- |
|
