SINOMACH CHANGLIN WZ30-25C backhoe loader parts catalog 2012 14

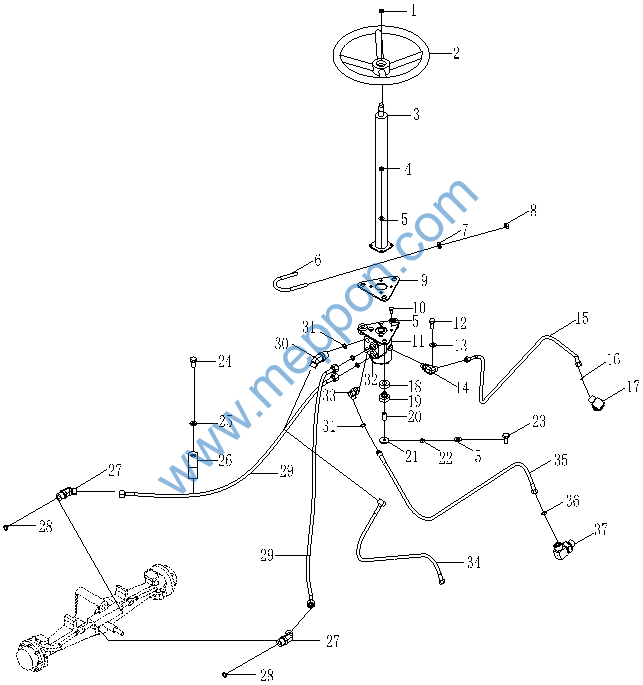

WZ30C.10B 转向液压系统 Hydraulic Steering System WZ30C.10B 转向液压系统 Hydraulic Steering System
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G061730-00007 |
1 |
螺母M16x1.5ZnD |
Nut |
1 |
00454- |
|
2 |
W-19-00001 |
1 |
方向盘(花键)|TCM-2 |
Wheel |
1 |
00454- |
|
3 |
WZ30.10.6 |
1 |
方向杆组件 |
Without Tit Steering |
1 |
00454- |
|
4 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Nut |
4 |
00454- |
|
5 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
11 |
00454- |
|
6 |
WZ30.10-13 |
1 |
U型管夹 |
Bolt |
1 |
00454- |
|
7 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
2 |
00454- |
|
8 |
B-G061700-00036 |
1 |
螺母M8ZnD |
Nut |
2 |
00454- |
|
9 |
WZ30.10-5 |
1 |
板 |
Plate |
1 |
00454- |
|
10 |
B-G057830-00003 |
1 |
螺栓M10x20ZnD |
Bolt |
4 |
00454- |
|
11 |
W-19-00026 |
1 |
转向器阀块总成 |BZZ5-E160B+FKB-3022 |
Steering gear |
1 |
00454- |
|
12 |
Z50B.10-5 |
1 |
螺栓 |
Bolt |
1 |
00454- |
|
13 |
B-J010020-00002 |
1 |
垫圈12 |
Washer |
2 |
00454- |
|
14 |
WZ30C.10D.3 |
1 |
接头体 |
Joint body |
1 |
00454- |
|
15 |
W-16-00378 |
1 |
软管总成|1T/6×21513-04 -14/21513-04-14×1300 |
Hose assy |
1 |
00454- |
|
16 |
WZ30C.10-2 |
1 |
O形圈 |
O-Ring |
1 |
00454- |
|
17 |
WZ30C.10D.5 |
1 |
接头体 |
Joint body |
1 |
00454- |
|
18 |
WZ30.10-6 |
1 |
橡胶垫 |
Mount |
3 |
00454- |
|
19 |
WZ30.10-7 |
1 |
橡胶垫 |
Mount |
3 |
00454- |
|
20 |
WZ30.10-9 |
1 |
套 |
Spacer |
3 |
00454- |
|
21 |
WZ30.10-8 |
1 |
垫片 |
Washer |
3 |
00454- |
|
22 |
B-G008890-00001 |
1 |
螺母M10ZnD |
Nut |
3 |
00454- |
|
23 |
B-G057820-00016 |
1 |
螺栓M10x55ZnD |
Bolt |
3 |
00454- |
|
24 |
B-G057830-00003 |
1 |
螺栓M10x20ZnD |
Bolt |
4 |
00454- |
|
25 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
4 |
00454- |
|
26 |
WZ30.4-4 |
1 |
线夹 |
Clamp |
4 |
00454- |
|
27 |
WZ30.10D.1 |
1 |
接头体 |
Joint body |
2 |
00454- |
|
28 |
WZ30.10A-1 |
1 |
O形圈 |
O-Ring |
2 |
00454- |
|
29 |
W-16-01469 |
1 |
软管总成|2T/10×21513-06 -18/21593-06-18×1850-PG |
Hose assy |
2 |
00454- |
|
30 |
WZ30.10D.5 |
1 |
接头体 |
Joint body |
1 |
00454- |
|
31 |
WZ30.10-10 |
1 |
O形圈 |
O-Ring |
4 |
00454- |
|
32 |
WZ30.10D-1 |
1 |
接头体 |
Joint body |
2 |
00454- |
|
33 |
WZ30.10D.6 |
1 |
接头体 |
Joint body |
1 |
00454- |
|
34 |
W-16-00387 |
1 |
软管总成|2T/10×21513-06 -18/21513-06-18×1310 |
Hose assy |
1 |
00454- |
|
35 |
W-16-00965 |
1 |
软管总成|2T/10×21513-06 -18/21593-06-18×1800 |
Hose assy |
1 |
00454- |
|
36 |
WZ30C.10-1 |
1 |
O形圈 |
O-Ring |
1 |
00454- |
|
37 |
WZ30C.10D.4 |
1 |
接头体 |
Joint body |
1 |
00454- |
|

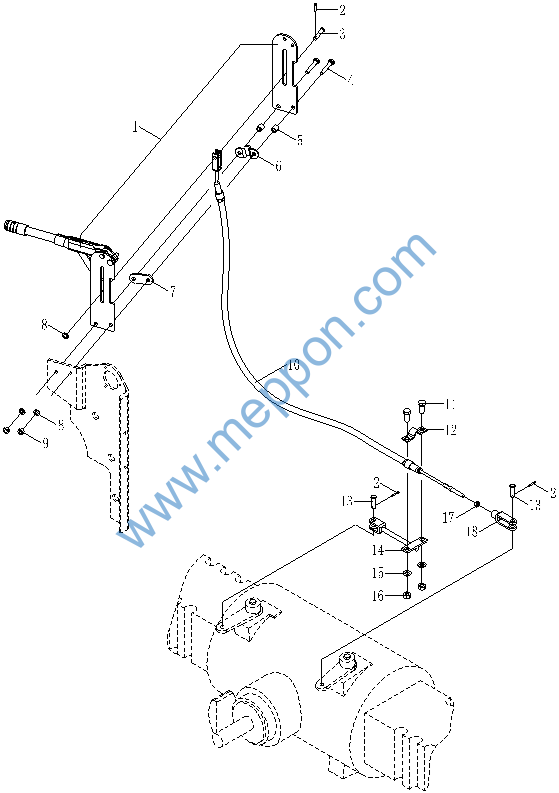

WZ30.11 停车制动系统 Parking Brake SystemWZ30.11 停车制动系统 Parking Brake System
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
WZ30.11.1 |
1 |
操纵杆 |
Control rod |
1 |
00454- |
|
2 |
B-G000910-00025 |
1 |
销3.2×16ZnD |
Pin |
3 |
00454- |
|
3 |
B-G008820-00046 |
1 |
销轴B8×40 |
Pin shaft |
1 |
00454- |
|
4 |
B-G057830-00150 |
1 |
螺栓M8×50-10.9ZnD |
Bolt |
2 |
00454- |
|
5 |
WZ30.11-5 |
1 |
连接套 |
Joint cover |
2 |
00454- |
|
6 |
WZ30.11-4 |
1 |
压板 |
Plate |
1 |
00454- |
|
7 |
WZ30.11-3 |
1 |
板 |
Plate |
1 |
00454- |
|
8 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
3 |
00454- |
|
9 |
B-G061700-00036 |
1 |
螺母M8ZnD |
Nut |
2 |
00454- |
|
10 |
WZ30.11.2 |
1 |
软轴 |
Cable |
1 |
00454- |
|
11 |
B-G057830-00006 |
1 |
螺栓M10×25ZnD |
Bolt |
2 |
00454- |
|
12 |
WZ30.11-2 |
1 |
压板 |
Plate |
1 |
00454- |
|
13 |
B-G008820-00015 |
1 |
销轴B10×30 |
Pin shaft |
2 |
00454- |
|
14 |
WZ30.11.3 |
1 |
接管叉 |
Joint fork |
1 |
00454- |
|
15 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
2 |
00454- |
|
16 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Nut |
2 |
00454- |
|
17 |
B-G061730-00018 |
1 |
螺母M8×1ZnD |
Nut |
1 |
00454- |
|
18 |
WZ30.11-1 |
1 |
横夹 |
Clip |
1 |
00454- |
|

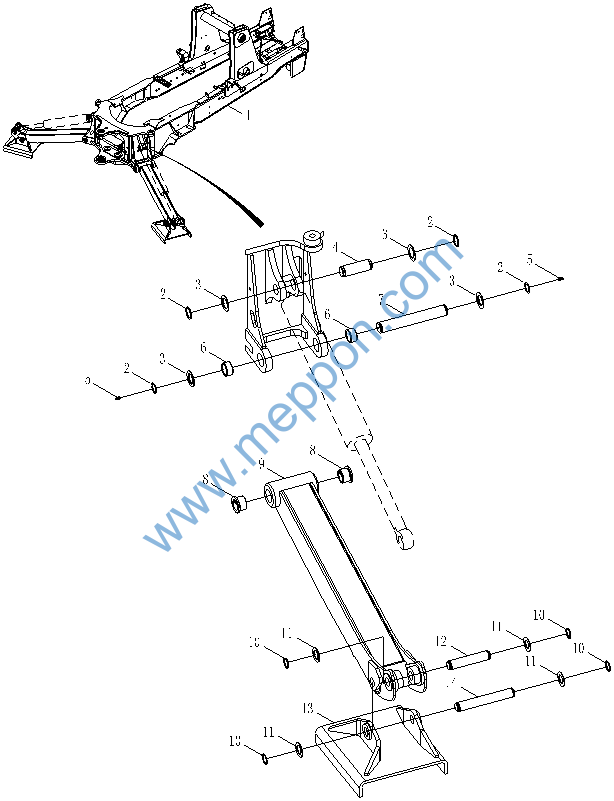

WZ30C.12D 车架(一)(配TD226B发动机)
Frame Assembly(1) (for TD226B engine)WZ30C.12D 车架(一)(配TD226B发动机)
Frame Assembly(1)
(for TD226B engine)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
WZ30C.12D.1 |
1 |
车架体 |
Frame |
1 |
00454- |
|
2 |
WZ30.12-12 |
1 |
挡圈 |
Circlip |
8 |
00454- |
|
3 |
WZ30.12-14 |
1 |
垫片 |
Washer |
8 |
00454- |
|
4 |
WZ30.12-17 |
1 |
销轴 |
Pin pivot |
2 |
00454- |
|
5 |
B-J07940B-00004 |
1 |
油杯90°M10×1 |
Grease nipple |
4 |
00454- |
|
6 |
WZ30.12-13 |
1 |
轴套 |
Liner bearing |
4 |
00454- |
|
7 |
WZ30.12-16 |
1 |
销轴 |
Pin pivot |
2 |
00454- |
|
8 |
WZ30.12-15 |
1 |
轴套 |
Liner bearing |
4 |
00454- |
|
9 |
WZ30.12B.1 |
2 |
支腿 |
leg |
2 |
00454- |
|
10 |
WZ30.12-8 |
1 |
挡圈 |
Circlip |
8 |
00454- |
|
11 |
WZ30.12-10 |
1 |
垫片 |
Washer |
8 |
00454- |
|
12 |
WZ30.12-9 |
1 |
销轴 |
Pin pivot |
2 |
00454- |
|
13 |
WZ30.12B.2 |
2 |
支座 |
Foot stabiliser |
2 |
00454- |
|
14 |
WZ30.12-11 |
1 |
销轴 |
Pin pivot |
2 |
00454- |
|
