SINOMACH CHANGLIN YZ12HD road roller parts catalog 03

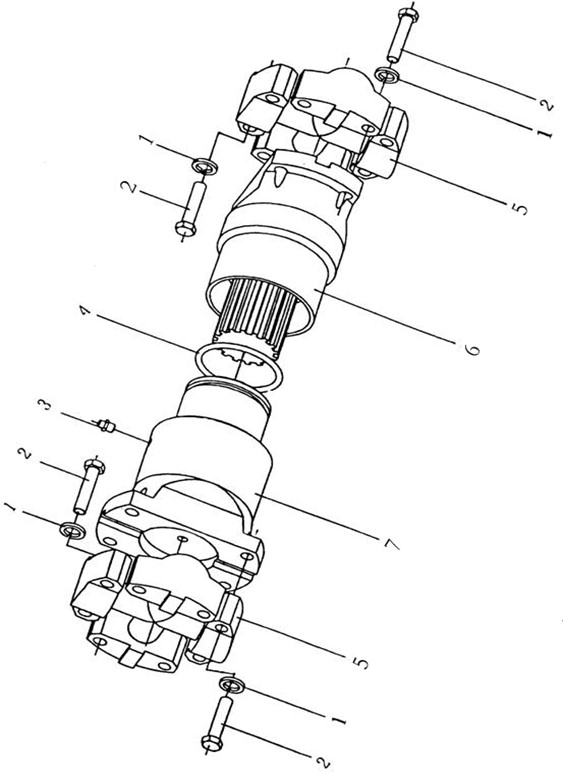

YZ14HD.5 传动轴
Приводный вал
YZ14HD.5 传动轴
Приводный вал
序号 Номер |
代号 Обозначения |
名称 Наименование |
数量. Кол |
|
1 |
B-G000930-00003 |
垫圈12 |
Шайба |
16 |
2 |
B-G057850-00003 |
螺栓M12x1.25×55-10.9ZnD |
Болт |
16 |
3 |
B-J07940A-00001 |
油杯M10x1 |
Масленка |
1 |
4 |
B-Q020710-00092 |
O形密封圈数量75×5.7 |
О-образное уплотляющее кольцо |
1 |
5 |
T160A |
万向节总成 |
Кардан в сборе |
2 |
6 |
51C0038-1-2 |
花键叉 |
шлицевая вилка |
1 |
花键轴 |
шлицевой вал |
1 |
||
41C0104-1 |
防尘套 |
чехол от пыли |
1 |
|
7 |
花键套 |
Шлицевой кожух |
1 |
|
85Z.01.3.2-2 |
防尘盖 |
пылезащитная крышка |
1 |
|

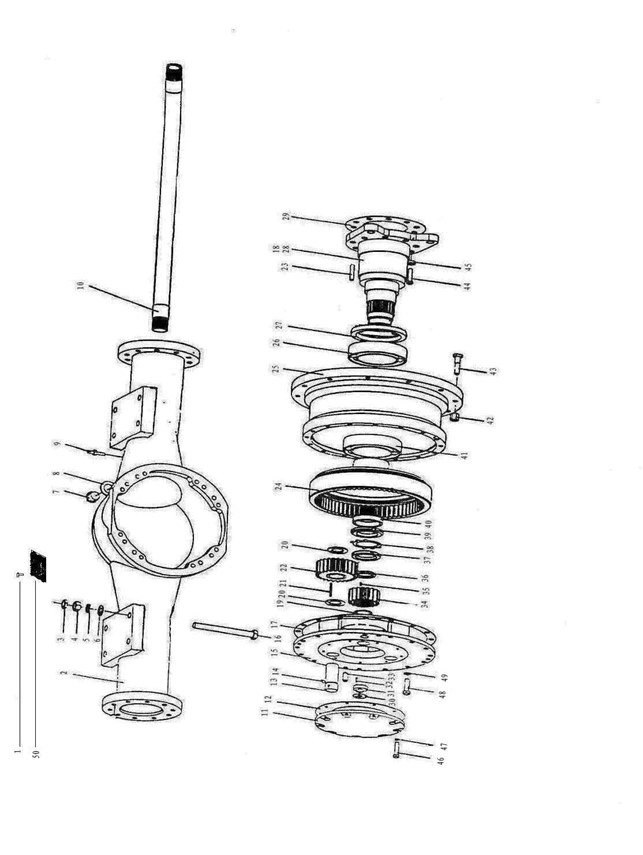

YZ14HD.8 后 桥
Задний мост
YZ14HD.8 后 桥
Задний мост
序号 Номер |
代号 Обозначения |
名称 Наименование |
数量. Кол |
|
1 |
B-G008270-00004 |
铆钉 2×5 |
Заклёпка |
4 |
2 |
YZ14.8D-1 |
后桥壳 |
Футляр заднего моста |
1 |
3 |
B-G061720-00011 |
螺母 M24ZnD |
Гайка |
8 |
4 |
B-G061700-00023 |
螺母 M24-10ZnD |
Гайка |
8 |
5 |
B-G000930-00010 |
垫圈24 |
Шайба |
8 |
6 |
B-G00097B-00014 |
垫圈24ZnD |
Шайба |
8 |
7 |
B-J010000-00011 |
螺塞M27x2 |
Пробка |
4 |
8 |
B-J009820-00008 |
垫圈27 |
Шайба |
4 |
9 |
W-03-00023 |
通气塞NJ-130 |
Вентиляционная пробка |
1 |
10 |
YZ12.8C-3 |
半轴 |
полуось |
2 |
11 |
Z30E.6-15 |
行星轮架盖板 |
Накладка обоймы сателлитов |
2 |
12 |
Z30E.6-16 |
垫 |
Шайба |
2 |
13 |
Z30E.6-12 |
行星齿轮轴 |
Вал планетарной шестерни |
6 |
14 |
B-G003080-00001 |
钢球10.0000-G100-b |
стальный шар |
6 |
15 |
Z30E.6-9 |
行星轮架 |
Рама колеса планетарного |
2 |
16 |
B-G057820-00129 |
螺栓M24x120-10.9 |
Болт |
8 |
17 |
Z30E.6-8 |
垫 |
Шайба |
2 |
18 |
YZ14.8D-3 |
左轮边支承轴 |
Опорный вал левого обода |
1 |
19 |
B-G00894A-00016 |
挡圈48 |
упорная |
2 |
20 |
Z30E.6-11 |
行星齿轮垫片 |
Прокладка планетарной шестерни |
12 |
21 |
B-G003090-00002 |
滚针5×49.8 |
роликовая иголка |
168 |
22 |
Z30E.6-10 |
行星齿轮 |
Планетарная шестерня |
6 |
23 |
B-G001190-00008 |
销A16x50 |
баут |
2 |
24 |
Z30E.6-7a |
内齿圈 |
Кольцо с внутренними зубьями |
2 |
25 |
Z30E.6-6 |
轮壳 |
Корпус колеса |
2 |
26 |
B-G002970-00015 |
轴承32021 |
подшипник |
2 |
27 |
B-G09877A-0001 |
油封 FB140x170x16 |
масляное |
2 |
28 |
YZ14.8D-4 |
右轮边支承轴 |
Опорный вал правого обода |
1 |
YZ14HD.8 后 桥
Задний мост
序号 Номер |
代号 Обозначения |
名称 Наименование |
数量. Кол |
|
29 |
Z30.6-30 |
密封垫 |
уплотнитель |
2 |
30 |
Z30.6-19 |
调整垫 |
Регулировочная прокладка |
2группы |
31 |
Z30.6-18 |
半轴定位堵 |
Установочная заглушка |
2 |
32 |
B-G001190-00015 |
销5×25 |
баут |
2 |
33 |
B-G001190-00007 |
销A16x32 |
баут |
4 |
34 |
Z30E.6-14 |
太阳齿轮 |
Солнечная шестерня |
2 |
35 |
B-G001190-00014 |
销5×10 |
баут |
4 |
36 |
Z30E.6-13 |
太阳齿轮垫 |
Прокладка солнечной шестерни |
2 |
37 |
B-G008100-00001 |
螺母 M68x2 |
Гайка |
2 |
38 |
B-G008580-00002 |
垫圈68 |
Шайба |
2 |
39 |
B-G008120-00002 |
螺母 M68x2 |
Гайка |
2 |
40 |
Z30.6-24 |
隔套 |
втулка |
2 |
41 |
B-G002970-00016 |
轴承32022 |
подшипник |
2 |
42 |
Z30.6-27 |
螺母 M14x1.5 |
Гайка |
24 |
43 |
Z30.6-28 |
螺栓 |
Болт |
24 |
44 |
B-G057820-00097 |
螺栓M18x50-10.9 |
Болт |
18 |
45 |
B-Q020490-00009 |
垫圈18 |
Шайба |
18 |
46 |
B-G057830-00006 |
螺栓M10x25ZnD |
Болт |
18 |
47 |
B-G000930-00001 |
垫圈10 |
Шайба |
18 |
48 |
B-G057830-00055 |
螺栓M14x35-10.9ZnD |
Болт |
32 |
49 |
B-G000930-00005 |
垫圈14 |
Шайба |
32 |
50 |
YZ14HD.8-1 |
标牌 |
маркировка |
1 |

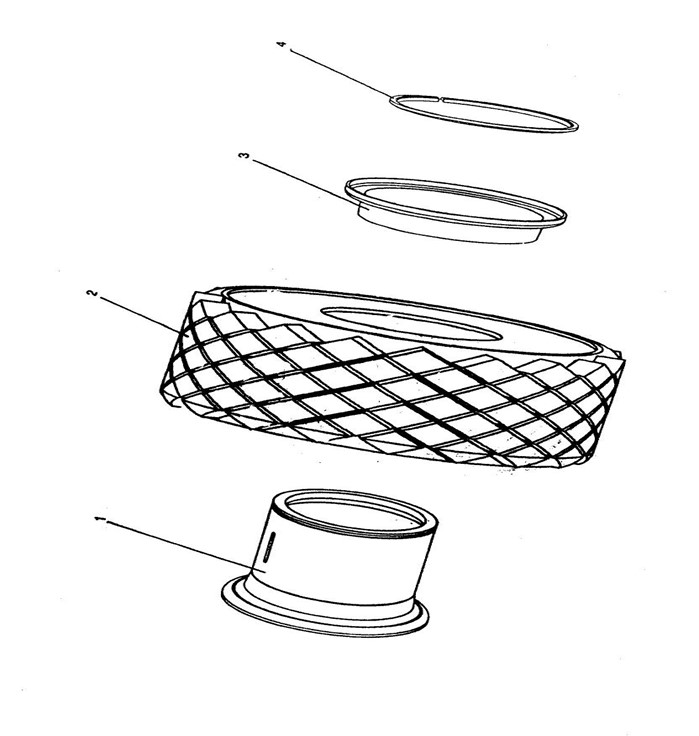

YZ14 .8D.1 轮胎轮辋总成
обод колеса в сборе
