序号

Номер

代号

Обозначения

名称

Наименование

数量.

Кол

1

YZ14.8D.1-1

轮辋体-轮辐组件

Корпус обода колеса – узел спицы

1

2

W-14-00011

轮胎

Шина

1

3

YZ16.8.1-3

后动挡座圈

Бегунок упора заднего движения

1

4

YZ16.8.1-2

锁圈

Затворное
кольцо

1

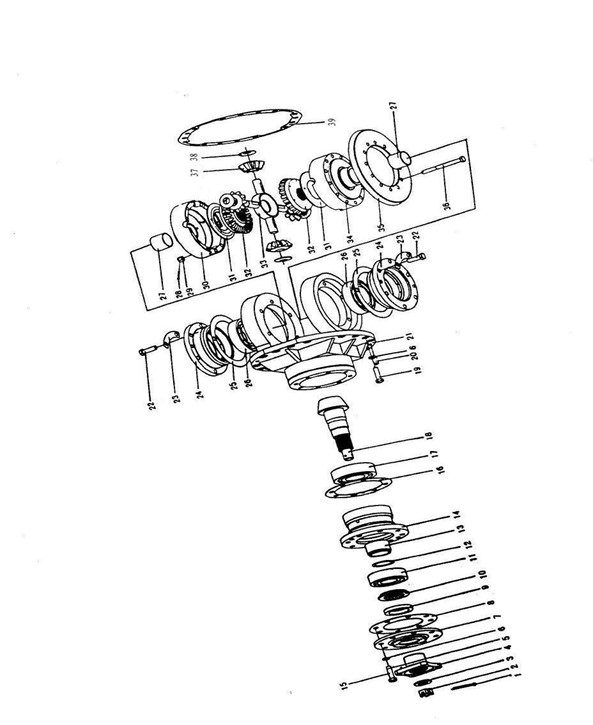

序号

Номер

代号

Обозначения

名称

Наименование

数量.

Кол

1

B-G000910-00059

销6.3×60

баут

1

2

Z30.6.1-25

螺母 M30x1.5

Гайка

1

3

Z30.6.1-26

垫圈

Шайба

1

4

YZ14HD.8.1-1

法兰盘

Фланец

1

5

B-G057820-00063

螺栓M14x50ZnD

Болт

7

6

B-G000930-00005

垫圈14

Шайба

23

7

Z30.6.1-23

压盖

нажимная втулка

1

8

Z30.6.1-22

垫

подстилка

1

9

B-G09877A-00030

油封

масляное

1

10

Z30.6.1-21

甩油盘

Маслосбрасывающий диск

1

11

B-G002970-00008

滚动轴承31311

Подшипник качания

1

12

Z30.6.1-18

调整垫

Регулировочная прокладка

1

13

Z30.6.1-17

支撑套

Опорный кожух

1

14

Z30.6.1-20

轴承座

Грундбукса

1

15

B-G057820-00041

螺栓M12x50ZnD

Болт

1

16

Z30.6.1-19

调整垫

Регулировочная прокладка

1

17

B-G002970-00010

滚动轴承31313

Подшипник качания

1

18

Z30.6.1-16L

主动螺伞齿轮

Ведущяя гипоидная шестерня

1

19

B-G057830-00062

螺栓M14x45ZnD

Болт

16

20

B-G001190-00007

销A16x32

Вал

1

21

Z30.6.1-15

托架

Кронштейн

1

22

B-G057830-00058

螺栓M14x40

Болт

12

23

Z30.6.1-8

止动垫片

Стопорная прокладка

6

24

Z30.6E.1-11

轴承座

Грундбукса

2

25

Z30.6.1-12

调整垫

Регулировочная прокладка

2

26

B-G002970-00020

滚动轴承32215

Подшипник качания

2

27

B-G000930-00003

垫圈12

Шайба

1

28

B-G000910-00032

销3.2×30

Вал

12

序号

Номер

代号

Обозначения

名称

Наименование

数量.

Кол

29

B-G061780-00003

螺母 M12

Гайка

12

30

Z30.6E.1-4

差速器半壳

Полукорпус дифференциала

1

31

Z30.6E.1-9

半轴齿轮垫

Шайба

2

32

Z30.6E.1-6

半轴齿轮

Шестерня полуоси

2

33

Z30.6E.1-3

十字轴

Крестовина

1

34

Z30.6E.1-2

差速器壳体

Корпус дифференциала

1

35

Z30.6.1-1L

从动螺伞齿轮

Ведомая гипоидная шестерня

1

36

Z30.6.1-13

螺栓

Болт

12

37

Z30.6E.1-5

锥齿轮

Коническая шестерня

4

38

Z30.6E.1-10

锥齿轮垫板

Прокладка конической шестерни

4

39

Z30.6.1-14

垫

подстилка

1

序号

Номер

代号

Обозначения

名称

Наименование

数量.

Кол

1

B-G057830-00025

螺栓M12x16ZnD

Болт

4

2

YZ12.10-1

垫圈

Шайба

4

3

B-J07940A-00001

油杯M10x1

Масленка

4

4

YZ14.10.5

销轴

Осеп

2

5

YZ12.10-2

轴套

втулка

8

6

YZ14HD.10.3

油管

маслопровод

1

7

B-Q020750-00023

О-型圈 16×2.4

О-ОБРАЗНОЕ

4

8

YZ14HD.10.4

油管

маслопровод

1

9

W-16-00724

软管总成

Шланг в сборе

2

10

YZ14HD.10.2

转向油缸

Поворотный цилиндр

2

11

YZ12.10.5

销轴

осеп

2

12

W-16-00723

软管总成

Шланг в сборе

1

13

W-01-00105

齿轮泵AZPF-1X-022RRR20KB

Зубчатый насос

1

14

YZ14HD.10-2

接头

Соединитель

1

15

B-Q020710-00046

О-型圈 30×3.1

O-ОБРАЗНОЕ

1

16

B-G000930-00015

垫圈6

Шайба

8

17

B-G057830-00132

螺栓M6x25ZnD

Болт

8

18

W-16-00721

软管总成

Шланг в сборе

1

19

YZ14HD.10-3

接头

Соединитель

4

20

B-Q020710-00039

О-型圈 24×2.4

O-ОБРАЗНОЕ

1

21

W-16-00722

软管总成

Шланг в сборе

1

22

YZ14HD.10.1

接头

Соединитель

1

23

B-G057830-00003

螺栓M10x20ZnD

Болт

2

24

B-Q020490-00001

垫圈10

Шайба

2

25

W-16-00719

软管总成

Шланг в сборе

2

26

YZ14HD.10.5

油管

маслопровод

1

27

W-16-00720

软管总成

Шланг в сборе

2

28

B-J010020-00006

垫圈20

Шайба

4
