SINOMACH CHANGLIN YZ12HD road roller parts catalog 08
YZ12HD.13 振动轮
вибрационное колесо
序号 Номер |
代号 Обозначения |
名称 Наименование |
数量. Кол |
|
57 |
B-G000930-00006 |
垫圈16 |
Шайба |
48 |
58 |
B-G061700-00014 |
螺母 M16ZnD |
Гайка |
48 |
59 |
YZ18F.13.6 |
减震器 |
Амортизатор |
6 |
60 |
YZ14HD.13.4 |
联接架 |
сопрягаемая рама |
2 |
61 |
B-G057820-00234 |
螺栓M20×105ZnD |
Болт |
12 |
62 |
YZ14.13-19 |
直角接头 |
Горизонтально-вертикальное соединение |
1 |

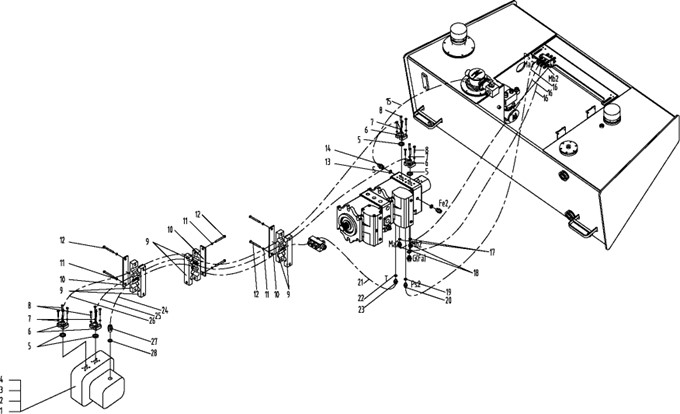

YZ14HD.14 振动液压系统
вибрационная гидросистема
YZ14HD.14 振动液压系统
вибрационная гидросистема
序号 Номер |
代号 Обозначения |
名称 Наименование |
数量. Кол |
|
1 |
W-17-00041 |
马达|A10FM45/52W |
Мотор |
1 |
2 |
YZ14HD.14-1 |
纸垫 |
Бумажная шайба |
1 |
3 |
B-G057830-00033 |
螺栓M12x30-10.9ZnD |
Болт |
2 |
4 |
B-Q020490-00003 |
垫圈12 |
Шайба |
2 |
5 |
W-15-00171 |
О-型圈 24.99×3.53 |
O-ОБРАЗНОЕ |
4 |
6 |
W-15-00087 |
分离式法兰|FHS63 |
Отрывной фланец |
8 |
7 |
B-G000930-00001 |
垫圈10 |
Шайба |
16 |
8 |
B-G057830-00011 |
螺栓M10x35-10.9ZnD |
Болт |
16 |
9 |
YZ14HD.19.1-2 |
橡胶夹 |
резиновый зажим |
6 |
10 |
YZ14HD.19.1-1 |
板 |
Плата |
3 |
11 |
B-G000930-00003 |
垫圈12 |
Шайба |
6 |
12 |
B-G057820-00055 |
螺栓M12x80ZnD |
Болт |
6 |
13 |
B-J010020-00011 |
垫圈33 |
Шайба |
1 |
14 |
YZ14HD.14-3 |
接头 |
Соединитель |
1 |
15 |
W-16-00729 |
软管总成 |
Шланг в сборе |
1 |
16 |
W-16-00730 |
软管总成 |
Шланг в сборе |
3 |
17 |
B-J010020-00002 |
垫圈12 |
Шайба |
2 |
18 |
YZ14HD.19-14 |
接头 |
Соединитель |
2 |
19 |
B-J010020-00003 |
垫圈14 |
Шайба |
1 |
20 |
YZ14HD.19-13 |
接头 |
Соединитель |
1 |
21 |
W-16-00728 |
软管总成 |
Шланг в сборе |
1 |
22 |
B-J010020-00007 |
垫圈22 |
Шайба |
1 |
23 |
YZ14HD.19-15 |
接头 |
Соединитель |
1 |
24 |
W-16-00727 |
软管总成 |
Шланг в сборе |
1 |
25 |
W-16-00726 |
软管总成 |
Шланг в сборе |
1 |
26 |
W-16-00725 |
软管总成 |
Шланг в сборе |
1 |
27 |
YZ14HD.14-2 |
接头 |
Соединитель |
1 |
28 |
W-15-00003 |
О-型圈 ORAR00910(19.18×2.46) |
O-ОБРАЗНОЕ |
1 |

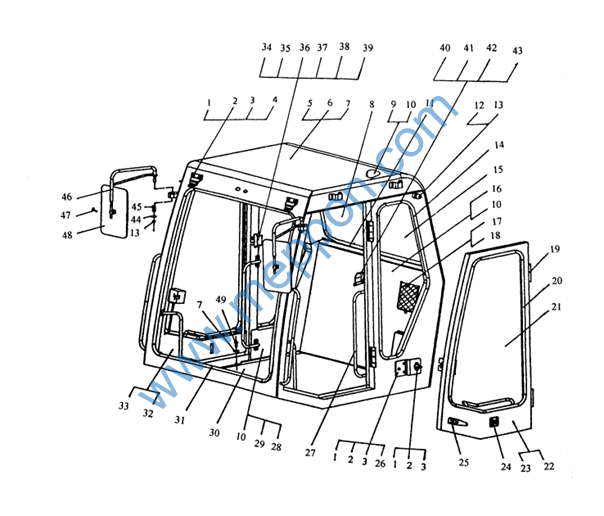

YZ14HD.16 驾驶室(一)
водительный кабинет(1)
YZ14HD.16 驾驶室(一)
водительный кабинет(1)
序号 Номер |
代号 Обозначения |
名称 Наименование |
数量. Кол |
|
1 |
B-G057830-00146 |
螺栓M8x30ZnD |
Болт |
14 |
2 |
B-G000930-00017 |
垫圈8 |
Шайба |
26 |
3 |
B-G00097B-00023 |
垫圈8ZnD |
Шайба |
26 |
4 |
YZ18F.16B.4-5 |
灯架 |
кронштейн лампы |
2 |
5 |
YZ18F.16B.4.3 |
驾驶室骨架 |
Каркас водительного кабинета |
1 |
6 |
B-G057830-00050 |
螺栓M12x65ZnD |
Болт |
3 |
7 |
B-Q020490-00003 |
垫圈12ZnD |
Шайба |
15 |
8 |
YZ18F.16B.4-9 |
玻璃(后) |
стекло(заднее) |
1 |
9 |
YZ18F.16B.4.4 |
顶板 |
Потолочный лист |
1 |
10 |
W-09-00028 |
塑扣 |
Пластиковая пряжка |
50 |
11 |
YZ18F.16B.4-10 |
压条(后) |
вагонка (задняя) |
1 |
12 |
190C.16E.2.9 |
缓冲器 |
амортизатор |
2 |
13 |
B-G061700-00003 |
螺母 M10ZnD |
Гайка |
4 |
14 |
YZ18F.16B.4-2 |
压条(侧) |
вагонка (боковая) |
2 |
15 |
YZ18F.16B.4-3 |
玻璃(侧) |
стекло(боковое) |
2 |
16 |
YZ14H.16.2 |
后胡板 |
задняя плата |
1 |
17 |
Z30.16.4E.18 |
袋 |
мешок |
1 |
18 |
B-G008180-00008 |
螺栓M4x16ZnD |
Болт |
3 |
19 |
Z30.16.4E.2.5 |
铰链 |
Шарнирная цепь |
4 |
20 |
YZ18F.16B.4.1-1 |
压条 |
вагонка |
2 |
21 |
YZ18F.16B.4.1-2 |
玻璃 |
стекло |
2 |
22 |
YZ18F.16B.4.1.1 |
左门框 |
рамка левой двери |
1 |
23 |
YZ18F.16B.4.1.3 |
左门护板 |
щиток левой двери |
1 |
24 |
W-09-00009 |
碰锁 |
французский замок |
2 |
25 |
W-09-00008 |
门锁 |
Замок |
Один по правой и левой сторонам |
26 |
YZ18F.16B.4-1 |
板 |
Плата |
2 |
27 |
YZ18F.16B.4.3.12 |
扶手 |
подручник |
2 |
28 |
YZ18F.16B.4.8 |
左板 |
левая плата |
1 |
YZ14HD.16 驾驶室(一)
Водиетльный кабинет(1)
序号 Номер |
代号 Обозначения |
名称 Наименование |
数量. Кол |
|
29 |
YZ18F.16B.4.9 |
右板 |
правая плата |
1 |
30 |
YZ18F.16B.4-6 |
玻璃(前) |
стекло(переднее) |
1 |
31 |
YZ18F.16B.4-7 |
压条(前) |
вагонка (передняя) |
1 |
32 |
YZ18F.16B.4.2.1 |
右门框 |
рамка правой двери |
1 |
33 |
YZ18F.16B.4.2.3 |
右门护板 |
щиток правой двери |
1 |
34 |
YZ18F.16B.4.7 |
支架 |
Кронштейн |
1 |
35 |
W-09-00026 |
水杯座 |
поддонник водяного стакана |
1 |
36 |
B-G057830-00139 |
螺栓M8x20ZnD |
Болт |
2 |
37 |
B-G008180-00010 |
螺栓M4x20ZnD |
Болт |
6 |
38 |
B-G000930-00013 |
垫圈4 |
Шайба |
6 |
39 |
B-G00097B-00021 |
垫圈4 ZnD |
Шайба |
6 |
40 |
190C.16E.2.14 |
烟灰缸 |
пепельница |
1 |
41 |
190C.16E.2.15 |
支架 |
Кронштейн |
1 |
42 |
B-G057830-00126 |
螺栓M6x10ZnD |
Болт |
2 |
43 |
B-G008190-00003 |
螺栓M4x6ZnD |
Болт |
1 |
44 |
YZ18F.16.4-11 |
垫圈 |
Шайба |
2 |
45 |
YZ18F.16.4-10 |
弹簧 |
Пружина |
2 |
46 |
YZ18F.16.4.4 |
反光镜支架 |
кронштейн отражательного стекла |
2 |
47 |
B-G000910-00006 |
开口销1.6×25 |
шплинт |
2 |
48 |
W-09-00023 |
室外反光镜 |
отражательное стекло на открытом воздухе |
2 |
49 |
B-G057830-00034 |
螺栓M12x30ZnD |
Болт |
12 |
