SINOMACH CHANGLIN YZ12HD road roller parts catalog 09
YZ14HD.16 驾驶室（二）
Водиетльный кабинет（2）
YZ14HD.16 驾驶室（二）
Водиетльный кабинет（2）
|
序号 Номер |
代号 Обозначения |
名称 Наименование |
数量. Кол |
|
|
1 |
B-G057830-00139 |
螺栓M8x20ZnD |
Болт |
15 |
|
2 |
B-G000930-00017 |
垫圈8 |
Шайба |
8 |
|
3 |
B-G00097B-00023 |
垫圈8ZnD |
Шайба |
23 |
|
4 |
YZ14HD.16.2 |
仪表盒 |
коробка приборов |
1 |
|
5 |
B-G057830-00146 |
螺栓M8x30ZnD |
Болт |
8 |
|
6 |
YZ14HD.16.3 |
仪表立柱 |
колонна приборов |
1 |
|
7 |
YZ14HD.16-4 |
右盖 |
правая крышка |
1 |
|
8 |
YZ14HD.16.5 |
前盖 |
передняя крышка |
1 |
|
9 |
B-G057830-00037 |
螺栓M12x35ZnD |
Болт |
8 |
|
10 |
B-G000930-00003 |
垫圈12 |
Шайба |
16 |
|
11 |
B-G00097B-00004 |
垫圈12ZnD |
Шайба |
16 |
|
12 |
YZ14H.16-4 |
椅下支架 |
кронштейн под сиденьем |
2 |
|
13 |
B-G061700-00014 |
螺母 M16 ZnD |
Гайка |
4 |
|
14 |
B-G000930-00006 |
垫圈16 |
Шайба |
4 |
|
15 |
B-G00097B-00008 |
垫圈16 ZnD |
Шайба |
4 |
|
16 |
YZ14.16C.1-3 |
板 |
Плата |
2 |
|
17 |
B-G057830-00030 |
螺栓M12x25 ZnD |
Болт |
8 |
|
18 |
Zc-40A |
减震器 |
Амортизатор |
4 |
|
19 |
YZ12.16-2 |
安全螺栓 |
предохранительный болт |
4 |
|
20 |
YZ14HD.16.1 |
底板架 |
кронштейн башмака |
1 |
|
21 |
YZ14HD.16-1 |
底板垫 |
прокладка башмака |
1 |
|
22 |
YZ14HD.16-3 |
左盖 |
левая крышка |
1 |
|
23 |
Z30.16.4-16 |
光线圈 |
выводная обмотка |
1 |
|
24 |
SC1 |
座椅 |
Сидение |
1 |
|
25 |
B-G061700-00036 |
螺母 M8ZnD |
Гайка |
4 |
|
26 |
YZ14H.16.2 |
后护板 |
задний щиток |
1 |
|
27 |
YZ14HD.16.4 |
制动箱 |
тормозная коробка |
1 |
|
28 |
YZ18F.16B-2 |
胶垫 |
резиновая прокладка |
1 |
YZ14HD.16 驾驶室（二）
Водиетльный кабинет（2）
|
序号 Номер |
代号 Обозначения |
名称 Наименование |
数量. Кол |
|
|
29 |
YZ14HD.16-2 |
出线圈 |
Выводное кольцо |
1 |

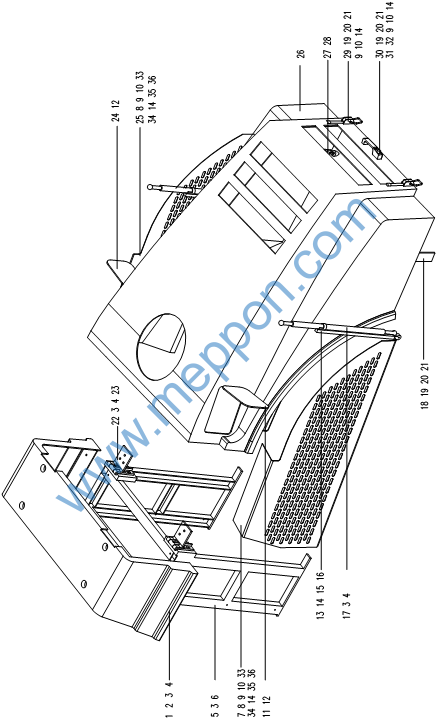

YZ12HD.17车身及附件
Кузов и арматура
YZ12HD.17车身及附件
Кузов и арматура
|
序号 Номер |
代号 Обозначения |
名称 Наименование |
数量. Кол |
|
|
1 |
YZ14HD.17.1.2 |
前罩 |
Передний кожух |
1 |
|
2 |
B-G057830-00015 |
螺栓M10x40ZnD |
Болт |
4 |
|
3 |
B-Q020490-00001 |
垫圈10 |
Шайба |
30 |
|
4 |
B-G000930-00001 |
垫圈10 |
Шайба |
26 |
|
5 |
YZ14HD.17.1.4 |
钢架 |
стальной каркас |
1 |
|
6 |
B-G057830-00006 |
螺栓M10x25ZnD |
Болт |
4 |
|
7 |
YZ14H.17.1-2 |
板 |
Плата |
1 |
|
8 |
YZ14HD.17.1-3 |
垫圈 |
Шайба |
8 |
|
9 |
B-G057830-00139 |
螺栓M8x20ZnD |
Болт |
16 |
|
10 |
B-G000930-00017 |
垫圈8 |
Шайба |
16 |
|
11 |
YZ14HD.17.1.1-2 |
小门 |
дверка |
1 |
|
12 |
YZ16.17E.1.1.1 |
铰链 |
Шарнирная цепь |
2 |
|
13 |
YZ16.17E.1.4 |
撑杆 |
шпринтов |
1 |
|
14 |
B-Q020490-00023 |
垫圈8 |
Шайба |
12 |
|
15 |
B-G008820-00042 |
销轴B8x22 |
Осеп |
2 |
|
16 |
B-G000910-00030 |
销3.2x24ZnD |
Штифт |
2 |
|
17 |
W-09-00113 |
气弹簧 |
Воздушная пружина |
2 |
|
18 |
YZ18J.17E.1.7 |
带子 |
ремень |
2 |
|
19 |
B-G008180-00031 |
螺栓M6x25ZnD |
Болт |
13 |
|
20 |
B-G00097B-00021 |
垫圈6ZnD |
Шайба |
21 |
|
21 |
B-G000930-00015 |
垫圈6 |
Шайба |
17 |
|
22 |
YZ14HD.17.1.3 |
铰链 |
Шарнирная цепь |
2 |
|
23 |
B-G057830-00010 |
螺栓M10x30ZnD |
Болт |
18 |
|
24 |
YZ14HD.17.1.1-3 |
小门 |
дверка |
1 |
|
25 |
YZ14H.17.1-1 |
板 |
Плата |
1 |
|
26 |
YZ14HD.17.1.1-1 |
后罩 |
Покрышка |
1 |
|
27 |
YZ18J.17E.1.8 |
缓冲头 |
Буферная головка |
2 |
|
28 |
B-G061700-00003 |
螺母 M10ZnD |
Гайка |
2 |
YZ12HD.17车身及附件
Кузов и арматура
|
序号 Номер |
代号 Обозначения |
名称 Наименование |
数量. Кол |
|
|
29 |
W-09-00079 |
栏板扣|WSHLS02-1 |
Застежка борта |
2 |
|
30 |
W-09-00080 |
锁|WSHLS02-2 |
Защелка |
1 |
|
31 |
B-G008180-00038 |
螺栓M6×45ZnD |
Болт |
4 |
|
32 |
B-G061700-00034 |
螺母 M6ZnD |
Гайка |
4 |
|
33 |
YZ14H.17.1-3 |
垫片 |
Шайба |
8 |
|
34 |
YZ14H.17.1-4 |
垫片 |
Шайба |
8 |
|
35 |
B-G057830-00149 |
螺栓M8x45ZnD |
Болт |
4 |
|
36 |
B-G061700-00036 |
螺母 M8ZnD |
Гайка |
4 |
