SINOMACH CHANGLIN YZ14HD YZK14HD road roller parts catalog 13
YZ14HD.10A 转向液压系统 Hydraulic System for Steering
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00025 |
螺栓M12X16ZnD |
Bolt |
4 |
Y1440079- |
||
2 |
YZ12.10-1 |
1 |
垫圈 |
Washer |
4 |
Y1440079- |
|
3 |
B-J07940A-00001 |
油杯M10X1 |
Grease cup |
2 |
Y1440079- |
||
4 |
YZ14.10.5 |
1 |
销轴 |
Pin shaft |
2 |
Y1440079- |
|
5 |
YZ12.10-2 |
1 |
衬套 |
Bush |
8 |
Y1440079- |
|
6 |
YZ14HD.10.3 |
1 |
油管 |
Oil pipe |
1 |
Y1440079- |
|
7 |
B-Q020710-00023 |
O形圈16X2.4 |
O-ring |
4 |
Y1440079- |
||
8 |
YZ14HD.10.4 |
1 |
油管 |
Oil pipe |
1 |
Y1440079- |
|
9 |
W-16-00724 |
软管总成8G1/8G-15FDLORX90/8G-15FDLORX90-550(V0) |
Hose ass’y |
2 |
Y1440079- |
||
10 |
YZ14HD.10.2 |
1 |
转向油缸 |
Steering cylinder |
2 |
Y1440079- |
|
11 |
YZ12.10.5 |
1 |
销轴 |
Pin shaft |
2 |
Y1440079- |
|
12 |
B-G057820-00224 |
螺栓M10x90-10.9ZnD |
Bolt |
2 |
Y1440079- |
||
13 |
W-16-00912 |
软管总成8G1/8G-15FDLORX/8G-15FDLORX90-3955 |
Oil pipe |
1 |
Y1440079- |
||
14 |
YZ14HD.10A-1 |
1 |
接头体 |
Joint |
1 |
Y1440079- |
|
15 |
W-15-00004 |
O形圈23.47×2.95 |
O-ring |
1 |
Y1440079- |
||
16 |
W-16-00716 |
软管总成16G1/16G-28FDLORX/16G-28FDLORX-530 |
Oil pipe |
1 |
Y1440079- |
||
17 |
YZ14HD.14-2 |
1 |
接头体 |
Joint |
1 |
Y1440079- |
|
18 |
W-15-00003 |
O形圈19.18×2.46 |
O-ring |
1 |
Y1440079- |
||
19 |
W-16-00913 |
软管总成8G1/8G-15FDLORX/8G-15FDLORX-3455 |
Oil pipe |
1 |
Y1440079- |
||
20 |
B-Q020490-00001 |
垫圈10 |
Washer |
2 |
Y1440079- |
||
21 |
YZ14HD.10A-2 |
1 |
油管夹板 |
2 |
Y1440079- |
||
22 |
YZ14HD.10A-3 |
1 |
压板 |
2 |
Y1440079- |
||
23 |
YZ14HD.10A-4 |
1 |
立柱 |
2 |
Y1440079- |
||
24 |
YZ14HD.10.5 |
1 |
油管 |
Oil pipe |
1 |
Y1440079- |
|
25 |
W-16-00720 |
软管总成8G1/8G-15FDLORX/8G-15FDLORX-550 |
Oil pipe |
2 |
Y1440079- |
||
26 |
YZ14HD.10-1 |
1 |
接头体 |
Joint |
4 |
Y1440079- |
|
27 |
B-J010020-00006 |
垫圈20 |
Washer |
4 |
Y1440079- |
||
28 |
W-19-00035 |
转向器阀块总成|BZZ1-E500C+FKA-153021 |
Pumb |
1 |
Y1440079- |
||

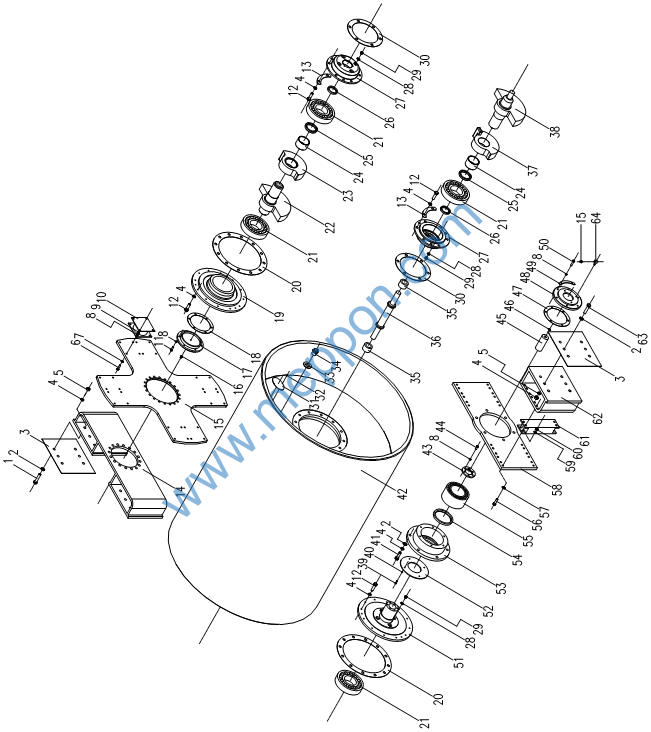

YZ14HD.13A 振动轮 Vibrating Roll Ass’y
YZ14HD.13A 振动轮 Vibrating Roll Ass’y
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057820-00233 |
1 |
螺栓M20×95ZnD |
Bolt |
12 |
Y1440079- |
|
2 |
B-G00097B-00010 |
1 |
垫圈20ZnD |
Washer |
30 |
Y1440079- |
|
3 |
YZ18J.13-6 |
1 |
垫片 |
Gasket |
4组 |
Y1440079- |
|
4 |
B-G000930-00008 |
1 |
垫圈20 |
Spring washer |
66 |
Y1440079- |
|
5 |
B-G061700-00018 |
1 |
螺母M20ZnD |
Nut |
24 |
Y1440079- |
|
6 |
B-G057830-00038 |
1 |
螺栓M12×45ZnD |
Bolt |
64 |
Y1440079- |
|
7 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer |
64 |
Y1440079- |
|
8 |
B-G000930-00003 |
1 |
垫圈12 |
Spring washer |
82 |
Y1440079- |
|
9 |
B-G061700-00007 |
1 |
螺母M12ZnD |
Nut |
64 |
Y1440079- |
|
10 |
W-12-00131 |
1 |
减震器 |
Rubber buffer |
8 |
Y1440079- |
|
11 |
B-G057830-00037 |
1 |
螺栓M12×35ZnD |
Bolt |
6 |
Y1440079- |
|
12 |
B-G057830-00097 |
1 |
螺栓M20×50ZnD |
Bolt |
36 |
Y1440079- |
|
13 |
YZ14.13-18 |
1 |
双眼锁片 |
Gasket |
6 |
Y1440079- |
|
14 |
YZ14HD.13A.1 |
1 |
联接架 |
Support |
1 |
Y1440079- |
|
15 |
YZ14HD.13A-1 |
1 |
连接板 |
Support |
1 |
Y1440079- |
|
16 |
W-03-00023 |
1 |
透气塞 |
Aerated cup |
2 |
Y1440079- |
|
17 |
YZ14HD.13-6 |
1 |
挡板 |
Plate |
1 |
Y1440079- |
|
18 |
YZ14HD.13-7 |
1 |
纸垫 |
Gasket |
1 |
Y1440079- |
|
19 |
YZ14HD.13-2 |
1 |
轴承座 |
Flange bearing support |
1 |
Y1440079- |
|
20 |
YZ14.13-7 |
1 |
纸垫 |
Gasket |
2 |
Y1440079- |
|
21 |
B-G002880-00010 |
1 |
轴承22319CA/W33/C4 |
Bearing |
4 |
Y1440079- |
|
22 |
YZ14HD.13.2 |
1 |
左振动轴 |
Left shaft |
1 |
Y1440079- |
|
23 |
YZ14.13.3-1 |
1 |
左活动块 |
L. Revolving weight |
1 |
Y1440079- |
|
24 |
YZ14.13.3-2 |
1 |
衬套 |
Bush |
2 |
Y1440079- |
|
25 |
YZ14.13-12 |
1 |
轴套 |
Bush |
2 |
Y1440079- |
|
26 |
B-G09877A-00013 |
1 |
油封B95×130×12G |
Oil seal |
2 |
Y1440079- |
|
27 |
YZ14.13-10 |
1 |
轴承座 |
Bearing support |
2 |
Y1440079- |
|
28 |
B-J010020-00003 |
1 |
垫圈14 |
Washer |
12 |
Y1440079- |
|
29 |
B-J010000-00002 |
1 |
螺塞M14×1.5 |
Plug |
12 |
Y1440079- |
|
30 |
YZ14.13-11 |
1 |
纸垫 |
Gasket |
2 |
Y1440079- |
|
31 |
YZ14HD.13-8 |
1 |
标牌 |
Brand |
2 |
Y1440079- |
|
32 |
B-G008270-00006 |
1 |
铆钉2×8 |
Rivet |
8 |
Y1440079- |
|
33 |
B-J009820-00012 |
1 |
垫圈42 |
Washer |
4 |
Y1440079- |
|
34 |
YZ14.13.8 |
1 |
磁性螺塞 |
Plug |
4 |
Y1440079- |
|
35 |
YZ14.13-9 |
1 |
橡胶套 |
Bush |
2 |
Y1440079- |
|
36 |
YZ14.13-8 |
1 |
中间轴 |
Shaft |
1 |
Y1440079- |
|
37 |
YZ14.13.7-1 |
1 |
右活动块 |
R. Revolving weight |
1 |
Y1440079- |
|
38 |
YZ14.13.6 |
1 |
右振动轴 |
Right shaft |
1 |
Y1440079- |
|
39 |
B-G057830-00143 |
1 |
螺栓M8×25ZnD |
Bolt |
4 |
Y1440079- |
|
40 |
B-G000930-00017 |
1 |
垫圈8 |
Spring washer |
4 |
Y1440079- |
|
41 |
B-G057830-00100 |
1 |
螺栓M20×55ZnD |
Bolt |
6 |
Y1440079- |
|
42 |
YZ14HD.13.3 |
1 |
滚轮 |
Drum |
1 |
Y1440079- |
YZ14HD.13A 振动轮
Vibrating Roll Ass’y
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
43 |
YZ14.13-14 |
1 |
挡板 |
Snap ring |
1 |
Y1440079- |
|
44 |
B-G057830-00034 |
1 |
螺栓M12×30ZnD |
Bolt |
6 |
Y1440079- |
|
45 |
YZ14HD.13A-4 |
1 |
联接套 |
Connect sleeve |
1 |
Y1440079- |
|
46 |
B-G00893A-00028 |
1 |
档圈20 |
Snap Ring |
1 |
Y1440079- |
|
47 |
YZ14.13-16 |
1 |
纸垫 |
Gasket |
1 |
Y1440079- |
|
48 |
YZ14HD.13A-5 |
1 |
轴承透盖 |
Bearing cover |
1 |
Y1440079- |
|
49 |
YZ14.13-17 |
1 |
双眼锁片 |
Gasket |
3 |
Y1440079- |
|
50 |
B-G057830-00045 |
1 |
螺栓M12×50ZnD |
Bolt |
6 |
Y1440079- |
|
51 |
YZ14.13-6 |
1 |
轴承座 |
Flange bearing support |
1 |
Y1440079- |
|
52 |
YZ12.13-15 |
1 |
油封挡圈 |
Oil seal ring |
1 |
Y1440079- |
|
53 |
YZ14.13.2-1 |
1 |
座套 |
Bearing support |
1 |
Y1440079- |
|
54 |
B-G09877A-00041 |
1 |
油封B130×160×15D |
Oil seal |
1 |
Y1440079- |
|
55 |
B-G002990-00002 |
轴承2097724 |
Bearing |
1 |
Y1440079- |
||
56 |
B-G057830-00083 |
螺栓M16×60ZnD |
Bolt |
48 |
Y1440079- |
||
57 |
B-G00097B-00014 |
垫圈16ZnD |
Washer |
48 |
Y1440079- |
||
58 |
YZ14HD.13.5-1 |
1 |
座板 |
Support |
1 |
Y1440079- |
|
59 |
B-G000930-00006 |
垫圈16 |
Spring washer |
48 |
Y1440079- |
||
60 |
B-G061700-00014 |
螺母M16ZnD |
Nut |
48 |
Y1440079- |
||
61 |
YZ18F.13.6 |
1 |
减震器 |
Rubber buffer |
6 |
Y1440079- |
|
62 |
YZ14HD.13.4 |
1 |
联接架 |
Support |
2 |
Y1440079- |
|
63 |
B-G057820-00234 |
螺栓M20×105ZnD |
Bolt |
12 |
Y1440079- |
||
64 |
YZ14.13-19 |
1 |
直角接头 |
Joint |
1 |
Y1440079- |
|
YZ14HD.14A 振动液压系统 Hydraulic System
YZ14HD.14A 振动液压系统 Hydraulic System
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
YZ14HD.14A-1 |
1 |
纸垫 |
Pad |
1 |
Y1440079- |
|
2 |
W-17-00049 |
马达|MMF044D |
Motor |
1 |
Y1440079- |
||
3 |
B-G057830-00056 |
螺栓M14x35-10.9ZnD |
Bolt |
2 |
Y1440079- |
||
4 |
B-Q020490-00005 |
垫圈14 |
Washer |
2 |
Y1440079- |
||
5 |
W-15-00003 |
O形圈19.18X2.46 |
O-ring |
1 |
Y1440079- |
||
6 |
YZ14HD.19A-11 |
1 |
接头体 |
Joint |
1 |
Y1440079- |
|
7 |
W-15-00004 |
O形圈23.47×2.95 |
O-ring |
3 |
Y1440079- |
||
8 |
YZ14HD.14A-2 |
1 |
接头体 |
Joint |
2 |
Y1440079- |
|
9 |
W-16-00915 |
软管总成12G5K/12GS-20FDHORXx90M/12GS-20FDHORX-5900 |
Hose ass’y |
1 |
Y1440079- |
||
10 |
W-16-00916 |
软管总成12G5K/12GS-20FDHORXx90M/12GS-20FDHORX-5800 |
Hose ass’y |
1 |
Y1440079- |
||
11 |
W-16-00825 |
软管总成8G1/8G-15FDLORX/8G-15FDLORX90-3600 |
Hose ass’y |
1 |
Y1440079- |
||
12 |
B-G000930-00003 |
垫圈12 |
Washer |
6 |
Y1440079- |
||
13 |
B-G057820-00055 |
螺栓M12x80ZnD |
Bolt |
6 |
Y1440079- |
||
14 |
YZ14HD.19.1-1 |
1 |
板 |
Plank |
3 |
Y1440079- |
|
15 |
YZ14HD.19.1-2 |
1 |
橡胶夹 |
Nip |
6 |
Y1440079- |
|
16 |
W-15-00002 |
O形圈11.89X1.98 |
O-ring |
3 |
Y1440079- |
||
17 |
YZ14HD.19A-10 |
1 |
接头体 |
Joint |
3 |
Y1440079- |
|
18 |
W-16-00730 |
软管总成4G2/4C2-8FDHX/4C2-8FDHX90-600 |
Hose ass’y |
3 |
Y1440079- |
||
19 |
YZ14HD.14A-3 |
1 |
接头体 |
Joint |
2 |
Y1440079- |
|
20 |
W-15-00005 |
O形圈29.74X2.95 |
O-ring |
3 |
Y1440079- |
||
21 |
YZ14HD.19A-8 |
1 |
接头体 |
Joint |
1 |
Y1440079- |
|
22 |
W-16-00716 |
软管总成16G1/16G-28FDLORX/16G-28FDLORX-530 |
Hose ass’y |
1 |
Y1440079- |
||
23 |
YZ14HD.19A-4 |
1 |
接头体 |
Joint |
1 |
Y1440079- |
|
24 |
W-16-00909 |
软管总成8G1/8G-15FDLORX/8G-15FDLORX90-2350 |
Hose ass’y |
1 |
Y1440079- |
||
