SINOMACH CHANGLIN YZ14HD YZK14HD road roller parts catalog 14

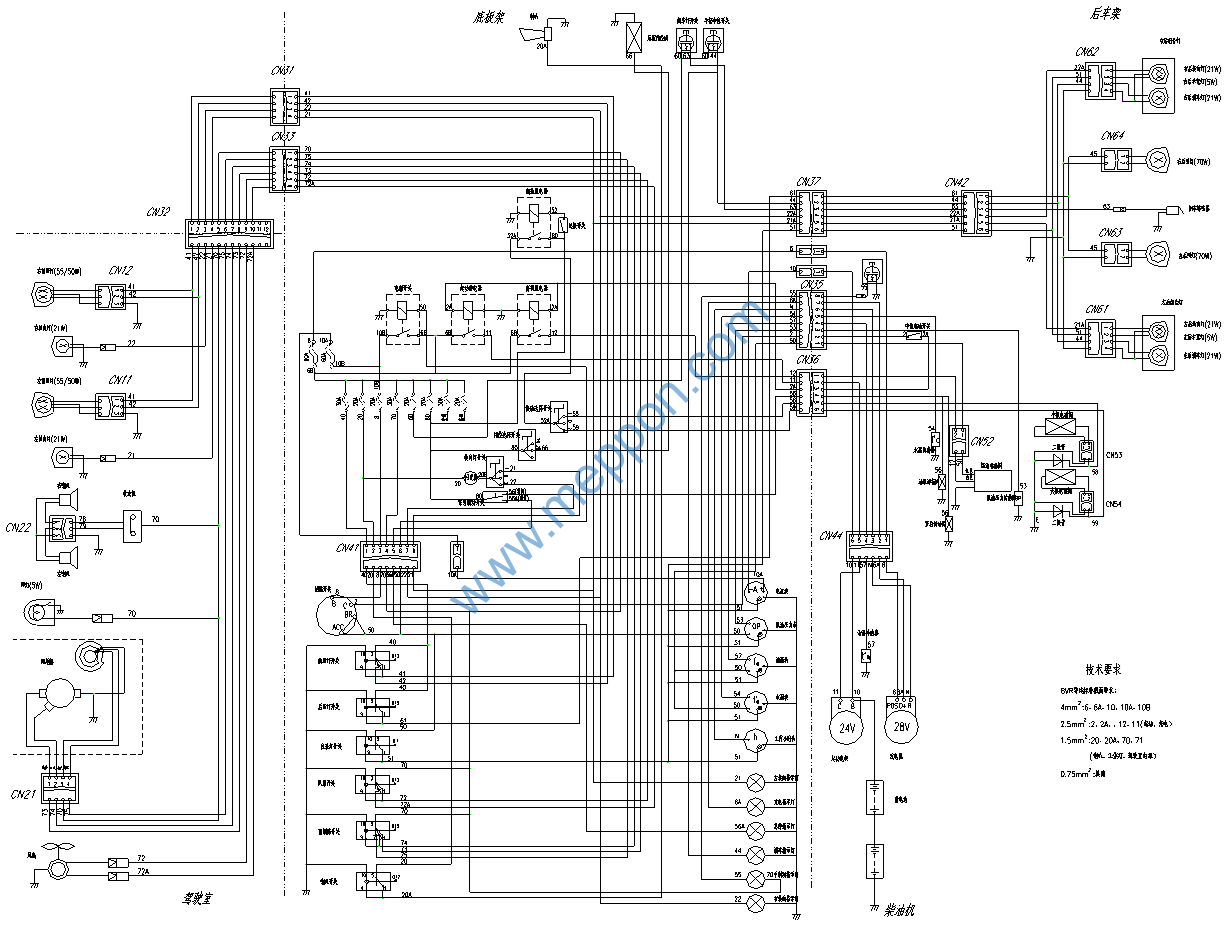

YZ14HD.18G 电气系统 Electrical System
YZ14HD.18G 电气系统 Electrical System
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
W-05-00035 |
1 |
转向灯 |
Steering pilot lamp |
2 |
Y1440079- |
|
2 |
W-05-00028 |
1 |
工作灯 |
Working lamp |
2 |
Y1440079- |
|
3 |
W-05-00044 |
1 |
后照灯 |
Rear working lamp |
2 |
Y1440079- |
|
4 |
W-05-00045 |
1 |
后组合灯 |
Rear combination lamp |
2 |
Y1440079- |
|
5 |
W-05-00029 |
1 |
指示灯 |
Pilot lamp |
2 |
Y1440079- |
|
6 |
W-05-00048 |
1 |
指示灯 |
Pilot lamp |
3 |
Y1440079- |
|
7 |
W-06-00304 |
1 |
保险管盒 |
Fuse box |
1 |
Y1440079- |
|
8 |
W-06-00308 |
1 |
保险片 |
Fuse |
3 |
Y1440079- |
|
9 |
W-06-00307 |
1 |
保险片 |
Fuse |
5 |
Y1440079- |
|
10 |
W-06-00320 |
1 |
开簧片 |
Interpolation |
32 |
Y1440079- |
|
11 |
W-06-00053 |
1 |
喇叭 |
Horn |
1 |
Y1440079- |
|
12 |
W-06-00148 |
1 |
蓄电池 |
Battery |
2 |
Y1440079- |
|
13 |
W-06-00163 |
1 |
倒车蜂鸣器 |
Back up buzzer |
1 |
Y1440079- |
|
14 |
W-06-00062 |
1 |
闪光器 |
Flasher |
1 |
Y1440079- |
|
15 |
W-06-00310 |
1 |
继电器 |
Relay |
1 |
Y1440079- |
|
16 |
W-06-00311 |
1 |
继电器 |
Relay |
1 |
Y1440079- |
|
17 |
W-06-00047 |
1 |
继电器 |
Relay |
2 |
Y1440079- |
|
18 |
W-11-00104 |
1 |
电源开关 |
Battery switch |
1 |
Y1440079- |
|
19 |
W-11-00115 |
1 |
钥匙开关 |
Key switch |
1 |
Y1440079- |
|
20 |
W-11-00112 |
1 |
开关组件 |
Combine switch |
1 |
Y1440079- |
|
21 |
W-05-00061 |
1 |
指示灯 |
Pilot lamp |
1 |
Y1440079- |
|
22 |
W-09-00041 |
1 |
雨刷器 |
Wiper |
1 |
Y1440079- |
|
23 |
W-06-00189 |
1 |
收放机 |
Stereo |
1 |
Y1440079- |
|
24 |
W-06-00069 |
1 |
收放机天线 |
Antenna |
1 |
Y1440079- |
|
25 |
W-06-00068 |
1 |
收放机喇叭 |
Speaker |
2 |
Y1440079- |
|
26 |
W-06-00268 |
1 |
保险管盒 |
Fuse box |
1 |
Y1440079- |
|
27 |
W-05-00002 |
1 |
顶灯 |
Peak lamp |
1 |
Y1440079- |
|
28 |
W-09-00001 |
1 |
风扇 |
Fan |
1 |
Y1440079- |
|
29 |
W-06-00034 |
1 |
二极管 |
Diode |
3 |
Y1440079- |
|
30 |
W-11-00010 |
1 |
手制动灯开关 |
Parking brake lamp switch |
1 |
Y1440079- |
|
31 |
W-11-00051 |
1 |
振动选择开关 |
Vibration selectivity switch |
1 |
Y1440079- |
|
32 |
W-11-00090 |
1 |
急停按钮 |
Emergency brake switch |
1 |
Y1440079- |
|
33 |
W-11-00080 |
1 |
档位选择开关 |
Stalls selectivity switch |
1 |
Y1440079- |
|
34 |
W-11-00051 |
1 |
转向灯开关 |
Turn signal switch |
1 |
Y1440079- |
|
35 |
W-06-00303 |
1 |
机油压力传感器 |
Engine oil pressure sensor |
1 |
Y1440079- |
|
36 |
W-06-00301 |
1 |
温度传感器 |
Temperature sensor |
2 |
Y1440079- |
|
37 |
W-06-00295 |
1 |
水温表 |
Water temperature meter |
1 |
Y1440079- |
|
38 |
W-06-00296 |
1 |
油温表 |
Oil temperature meter |
1 |
Y1440079- |
|
39 |
W-06-00299 |
1 |
机油压力表 |
Oil pressure meter |
1 |
Y1440079- |
|
40 |
W-06-00354 |
1 |
电流表 |
Current meter |
1 |
Y1440079- |
|
41 |
W-06-00348 |
1 |
工作计时表 |
Service meter |
1 |
Y1440079- |

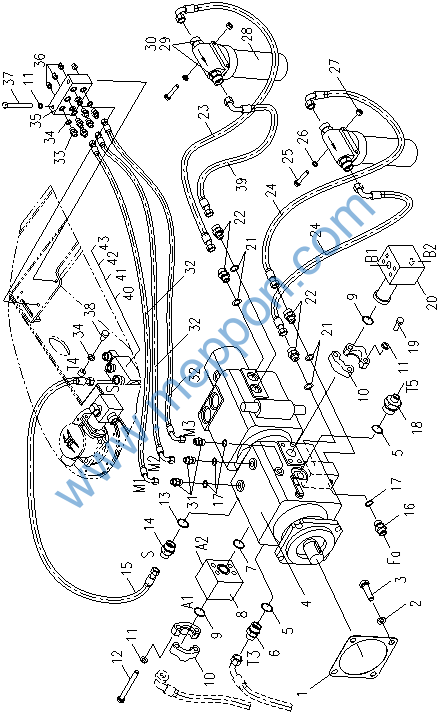

YZ14HD.19A 液压驱动系统(一) Hydraulic System for Driving(1)
YZ14HD.19A 液压驱动系统(一) Hydraulic System for Driving(1)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
YZ14HD.19-1 |
1 |
纸垫 |
Gasket |
1 |
Y1440079- |
|
2 |
B-Q020490-00005 |
1 |
垫圈14 |
Washer |
4 |
Y1440079- |
|
3 |
B-G057820-00173 |
1 |
螺栓M14x40-10.9ZnD |
Bolt |
4 |
Y1440079- |
|
4 |
W-01-00117 |
1 |
油泵|90R075+MPV046C+SNP2/22 |
Pump |
1 |
Y1440079- |
|
5 |
W-15-00004 |
1 |
O形圈23.47×2.95 |
O-ring |
2 |
Y1440079- |
|
6 |
YZ14HD.19A-5 |
1 |
接头体 |
Joint body |
1 |
Y1440079- |
|
7 |
B-Q020710-00060 |
1 |
O形圈38×3.5 |
O-ring |
1 |
Y1440079- |
|
8 |
YZ14HD.19A-6 |
1 |
A口高压三通 |
A’s port |
1 |
Y1440079- |
|
9 |
W-15-00001 |
1 |
O形圈32.92×3.53 |
O-ring |
2 |
Y1440079- |
|
10 |
W-15-00020 |
1 |
分离式法兰|FHS64 |
Separate flange |
4 |
Y1440079- |
|
11 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
10 |
Y1440079- |
|
12 |
YZ14HD.19A-7 |
1 |
螺栓 |
Bolt |
4 |
Y1440079- |
|
13 |
W-15-00005 |
1 |
O形圈29.74×2.95 |
O-ring |
1 |
Y1440079- |
|
14 |
YZ14HD.19A-8 |
1 |
接头体 |
Joint body |
1 |
Y1440079- |
|
15 |
W-16-00914 |
1 |
软管总成16G1/16G-28FDLORX/ 16G-28FDLORX-410 |
Hose ass’y |
1 |
Y1440079- |
|
16 |
YZ14HD.19A-9 |
1 |
接头体 |
Joint body |
1 |
Y1440079- |
|
17 |
W-15-00002 |
1 |
O形圈11.89×1.98 |
O-ring |
4 |
Y1440079- |
|
18 |
YZ14HD.19A-12 |
1 |
接头体 |
Joint body |
1 |
Y1440079- |
|
19 |
YZ18F.14-9 |
1 |
螺栓 |
Bolt |
4 |
Y1440079- |
|
20 |
YZ14HD.19A.6 |
1 |
B口高压三通 |
B’s Port |
1 |
Y1440079- |
|
21 |
W-15-00003 |
1 |
O形圈19.18×2.46 |
O-ring |
4 |
Y1440079- |
|
22 |
YZ14HD.19A-11 |
1 |
接头体 |
Joint body |
4 |
Y1440079- |
|
23 |
W-16-00802 |
1 |
软管总成8G1/8G-15FDLORX/ 8G-15FDLORX90-600 |
Hose ass’y |
1 |
Y1440079- |
|
24 |
W-16-00800 |
1 |
软管总成8G1/8G-15FDLORX/ 8G-15FDLORX90-750 |
Hose ass’y |
2 |
Y1440079- |
|
25 |
B-G000700-00067 |
1 |
螺钉M6x85 |
Bolt |
4 |
Y1440079- |
|
26 |
B-Q020490-00021 |
1 |
垫圈6 |
Washer |
4 |
Y1440079- |
|
27 |
B-G061700-00034 |
1 |
螺母M6ZnD |
Nut |
4 |
Y1440079- |
|
28 |
W-15-00242 |
1 |
滤油器|MDM102OP201M18D1 |
Oil filter |
2 |
Y1440079- |
|
29 |
YZ14HD.19-3 |
1 |
接头体 |
Joint body |
4 |
Y1440079- |
|
30 |
B-J010020-00005 |
1 |
垫圈18 |
Washer |
4 |
Y1440079- |
|
31 |
YZ14HD.19A-10 |
1 |
接头体 |
Joint body |
3 |
Y1440079- |
|
32 |
W-16-00831 |
1 |
软管总成4G2/4C2-8FDHX/ 4C2-8FDHX90-700 |
Hose ass’y |
3 |
Y1440079- |
|
33 |
YZ14HD.19A.5-1 |
1 |
接头体 |
Joint body |
6 |
Y1440079- |
|
34 |
B-J010020-00003 |
1 |
垫圈14 |
Washer |
7 |
Y1440079- |
YZ14HD.19A 液压驱动系统(一) Hydraulic System for Driving(1)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
35 |
YZ14HD.19.8-1 |
1 |
阀块 |
Valve block |
1 |
Y1440079- |
|
36 |
W-15-00012 |
1 |
测压接头|CSHM14×1.5/WD |
Tested joint |
6 |
Y1440079- |
|
37 |
B-G057820-00027 |
1 |
螺栓M12x105ZnD |
Bolt |
2 |
Y1440079- |
|
38 |
B-J010000-00002 |
1 |
螺塞M14x1.5 |
Screw plug |
1 |
Y1440079- |
|
39 |
W-16-00907 |
1 |
软管总成8G1/8G-15FDLORX90/ 8G-15FDLORX90-450(V270) |
Hose ass’y |
1 |
Y1440079- |
|
40 |
YZ14HD.19A.10 |
1 |
吸油三通 |
Oil suction port |
1 |
Y1440079- |
|
41 |
B-Q020710-00085 |
1 |
O形圈65×3.1 |
O-ring |
1 |
Y1440079- |
|
42 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Bolt |
4 |
Y1440079- |
|
43 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
4 |
Y1440079- |
|
