SINOMACH CHANGLIN YZ14HD YZK14HD road roller parts catalog 15

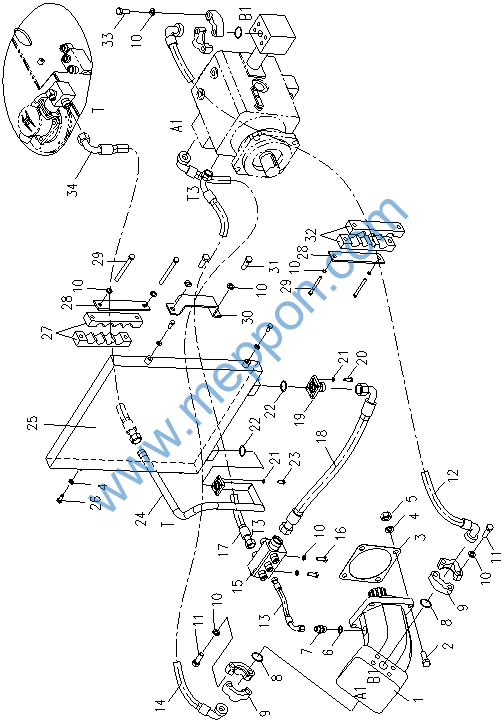

YZ14HD.19A 液压驱动系统(二) Hydraulic System for Driving(2)
YZ14HD.19A 液压驱动系统(二) Hydraulic System for Driving(2)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
W-17-00048 |
1 |
马达|51D080-1–R-D3 |
Motor |
1 |
Y1440079- |
|
2 |
B-G057820-00042 |
1 |
螺栓M12x55-10.9ZnD |
Bolt |
4 |
Y1440079- |
|
3 |
YZ14HD.19-7 |
1 |
纸垫 |
Gasket |
1 |
Y1440079- |
|
4 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
8 |
Y1440079- |
|
5 |
B-G061700-00007 |
1 |
螺母M12ZnD |
Nut |
4 |
Y1440079- |
|
6 |
W-15-00004 |
1 |
O形圈23.47×2.95 |
O-ring |
1 |
Y1440079- |
|
7 |
YZ14HD.19A-4 |
1 |
接头体 |
Jonit body |
1 |
Y1440079- |
|
8 |
W-15-00001 |
1 |
O形圈32.92×3.53 |
O-ring |
3 |
Y1440079- |
|
9 |
W-15-00020 |
1 |
分离式法兰|FHS64 |
Separate flange |
6 |
Y1440079- |
|
10 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
20 |
Y1440079- |
|
11 |
YZ18F.14-9 |
1 |
螺栓 |
Bolt |
8 |
Y1440079- |
|
12 |
W-16-00706 |
1 |
软管总成12G6K/12GS-16FLH90M/ 12GS-16FLH90M-2800(V90) |
Hose ass’y |
1 |
Y1440079- |
|
13 |
W-16-00703 |
1 |
软管总成8G1/8G-15FDLORX/ 8G-15FDLORX90-400 |
Hose ass’y |
1 |
Y1440079- |
|
14 |
W-16-00707 |
1 |
软管总成12G6K/12GS-16FLH90M/ 12GS-16FLH90M-2800(V0) |
Hose ass’y |
1 |
Y1440079- |
|
15 |
YZ14HD.19A.4 |
1 |
回油阀块 |
Oil-return Block |
1 |
Y1440079- |
|
16 |
B-G057830-00030 |
1 |
螺栓M12x25ZnD |
Bolt |
2 |
Y1440079- |
|
17 |
W-16-00714 |
1 |
软管总成10G1/10G-18FDLORX/ 10G-18FDLORX90-2200 |
Hose ass’y |
1 |
Y1440079- |
|
18 |
W-16-00708 |
1 |
软管总成16G1/16G-28FDLORX/ 16G-28FDLORX90-480 |
Hose ass’y |
1 |
Y1440079- |
|
19 |
YZ14HD.19.6 |
1 |
接头 |
Jonit body |
1 |
Y1440079- |
|
20 |
B-G057830-00012 |
1 |
螺栓M10x35ZnD |
Bolt |
4 |
Y1440079- |
|
21 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
8 |
Y1440079- |
|
22 |
B-Q020710-00115 |
1 |
O形圈45×3.5 |
O-ring |
2 |
Y1440079- |
|
23 |
B-G057830-00010 |
1 |
螺栓M10x30ZnD |
Bolt |
4 |
Y1440079- |
|
24 |
YZ14HD.19.5 |
1 |
油管 |
Oil tube |
1 |
Y1440079- |
|
25 |
W-08-00115 |
1 |
油散热器|B102D |
Radiator |
1 |
Y1440079- |
|
26 |
B-G057830-00037 |
1 |
螺栓M12x35ZnD |
Bolt |
4 |
Y1440079- |
|
27 |
YZ14HD.19A.2-1 |
1 |
橡胶夹 |
Rubber clip |
2 |
Y1440079- |
|
28 |
YZ14HD.19.1-1 |
1 |
板 |
Plate |
2 |
Y1440079- |
|
29 |
B-G057820-00055 |
1 |
螺栓M12x80ZnD |
Bolt |
4 |
Y1440079- |
|
30 |
YZ14HD.19-2 |
1 |
通用管夹 |
Clamp |
1 |
Y1440079- |
|
31 |
B-G057830-00028 |
1 |
螺栓M12x20ZnD |
Bolt |
2 |
Y1440079- |
|
32 |
YZ14HD.19A.1-1 |
1 |
橡胶夹 |
Rubber clip |
2 |
Y1440079- |
YZ14HD.19A 液压驱动系统(二) Hydraulic System for Driving(2)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
33 |
B-G057830-00196 |
1 |
螺栓M12x45-10.9ZnD |
Bolt |
4 |
Y1440079- |
|
34 |
W-16-00709 |
1 |
软管总成16G1/16G-28FDLORX /16G-28FDLORX90-1500 |
Hose ass’y |
1 |
Y1440079- |
|

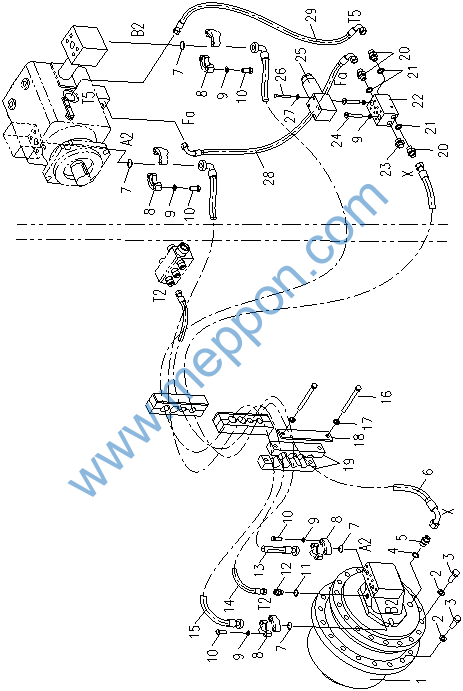

YZ14HD.19A 液压驱动系统(三) Hydraulic System for Driving(3)
YZ14HD.19A 液压驱动系统(三) Hydraulic System for Driving(3)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
W-17-00047 |
1 |
减速机马达|CTU3150+HICR30 |
Motor and reducer |
1 |
Y1440079- |
|
2 |
B-Q020490-00007 |
1 |
垫圈16 |
Washer |
36 |
Y1440079- |
|
3 |
B-G057830-00079 |
1 |
螺栓M16x50-10.9ZnD |
Bolt |
36 |
Y1440079- |
|
4 |
B-J010020-00003 |
1 |
垫圈14 |
Washer |
1 |
Y1440079- |
|
5 |
YZ14HD.19-12 |
1 |
接头体 |
Joint body |
1 |
Y1440079- |
|
6 |
W-16-00936 |
1 |
软管总成4G1/4G-10FDLORX/ 4G-10FDLORX45-5800 |
Hose ass’y |
1 |
Y1440079- |
|
7 |
W-15-00172 |
1 |
O形圈18.64×3.53 |
O-ring |
4 |
Y1440079- |
|
8 |
W-15-00170 |
1 |
分离式法兰|FHS62 |
Separate flange |
8 |
Y1440079- |
|
9 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
18 |
Y1440079- |
|
10 |
B-G057830-00145 |
1 |
螺栓M8x30-10.9ZnD |
Bolt |
16 |
Y1440079- |
|
11 |
YZ14HD.19A-2 |
1 |
垫圈 |
Washer |
1 |
Y1440079- |
|
12 |
YZ14HD.19A-1 |
1 |
接头体 |
Joint body |
1 |
Y1440079- |
|
13 |
W-16-00832 |
1 |
软管总成8G6K/8GS-8FLH/ 8GS-8FLH90M-5850 |
Hose ass’y |
1 |
Y1440079- |
|
14 |
W-16-00920 |
1 |
软管总成4G1/4G-10FDLORX /4G-10FDLORX90-3750 |
Hose ass’y |
1 |
Y1440079- |
|
15 |
W-16-00833 |
1 |
软管总成8G6K/8GS-8FLH/ 8GS-8FLH90M-5590 |
Hose ass’y |
1 |
Y1440079- |
|
16 |
B-G057820-00055 |
1 |
螺栓M12x80ZnD |
Bolt |
6 |
Y1440079- |
|
17 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
6 |
Y1440079- |
|
18 |
YZ14HD.19.1-1 |
1 |
板 |
Plate |
3 |
Y1440079- |
|
19 |
YZ14HD.19A.3-1 |
1 |
橡胶夹 |
Rubber clip |
6 |
Y1440079- |
|
20 |
YZ14HD.19-12 |
1 |
接头体 |
Joint body |
3 |
Y1440079- |
|
21 |
B-J010020-00003 |
1 |
垫圈14 |
Washer |
3 |
Y1440079- |
|
22 |
LTU90.5.10-1 |
1 |
阀座 |
Valve body |
1 |
Y1440079- |
|
23 |
B-J010000-00002 |
1 |
螺塞M14×1.5 |
Screw plug |
1 |
Y1440079- |
|
24 |
B-G000700-00042 |
1 |
螺钉M8x50 |
Bolt |
2 |
Y1440079- |
|
25 |
W-07-00116 |
1 |
电磁换向阀|SWH-G02-C4BS-D24-20 |
Magnetic exchange valve |
1 |
Y1440079- |
|
26 |
B-G000700-00028 |
1 |
螺钉M5x50 |
Bolt |
4 |
Y1440079- |
|
27 |
B-G000930-00014 |
1 |
垫圈5 |
Washer |
4 |
Y1440079- |
|
28 |
W-16-00830 |
1 |
软管总成4G1/4G-10FDLORX90/ 4G-10FDLORX90-500(V180) |
Hose ass’y |
1 |
Y1440079- |
|
29 |
W-16-00899 |
1 |
软管总成4G1/4G-10FDLORX/ 4G-10FDLORX90-700 |
Hose ass’y |
1 |
Y1440079- |
|

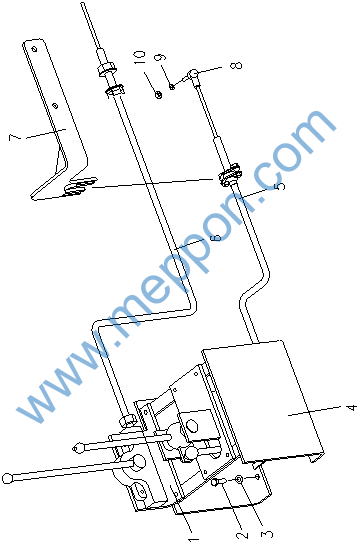

YZ14HD.19A.8 操纵系统 Operating System
