SINOMACH CHANGLIN YZ14HD YZK14HD road roller parts catalog 16
YZ14HD.19A.8 操纵系统 Operating System
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
YZ26.15-3 |
1 |
油门控制器支架 |
Bracket |
1 |
Y1440079- |
|
2 |
B-G057830-00010 |
1 |
螺栓M10×30ZnD |
Bolt |
4 |
Y1440079- |
|
3 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
4 |
Y1440079- |
|
4 |
YZ26.15.3 |
1 |
控制器总成支架 |
Bracket |
1 |
Y1440079- |
|
5 |
YZ14HD.19.11.1 |
1 |
行走控制器总成 |
Controller |
1 |
Y1440079- |
|
6 |
YZ14HD.19A.8.3 |
1 |
油门控制器 |
Controller |
1 |
Y1440079- |
|
7 |
YZ14HD.19A.8.2 |
1 |
支架 |
Bracket |
1 |
Y1440079- |
|
8 |
YZ14HD.19A.8.1 |
1 |
接头体(球头螺栓) |
Ball bolt |
1 |
Y1440079- |
|
9 |
B-G000930-00015 |
1 |
垫圈6 |
Washer |
1 |
Y1440079- |
|
10 |
B-G061700-00034 |
1 |
螺母M6ZnD |
Nut |
1 |
Y1440079- |
|

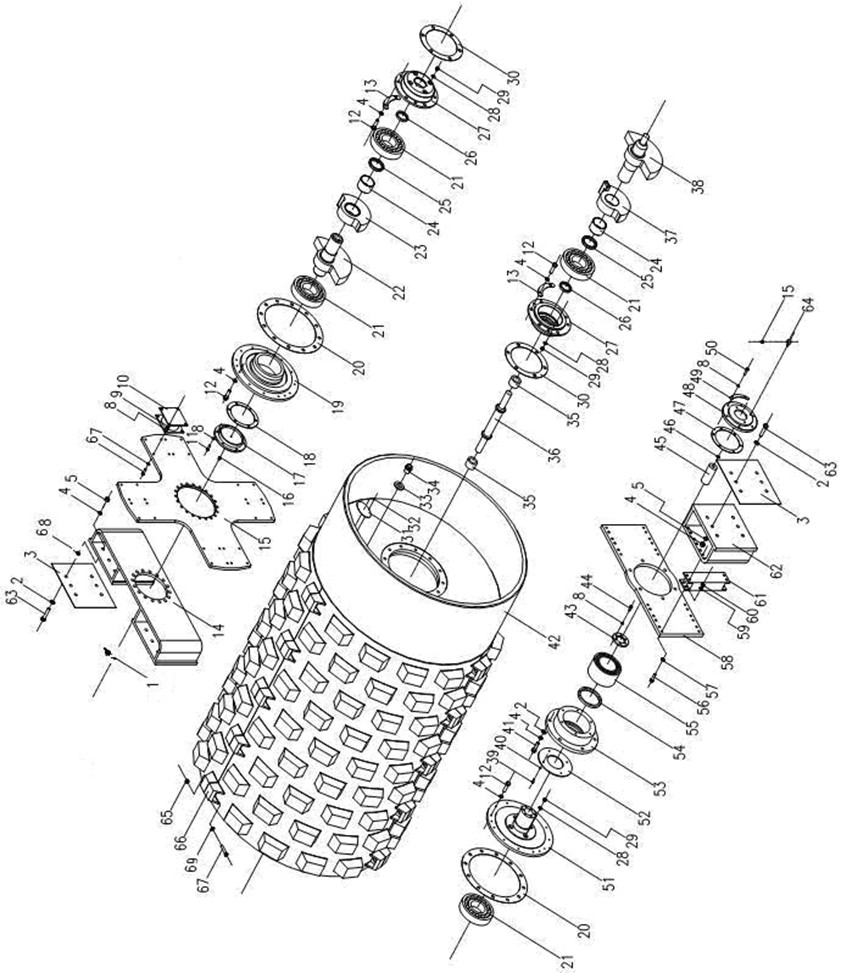

YZK14HD.13A 振动轮 Vibrating Roll Ass’y
YZK14HD.13A 振动轮 Vibrating Roll Ass’y
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
YZ16.13-18 |
1 |
直角接头 |
Joint |
1 |
Y1440079- |
|
2 |
B-G00097B-00010 |
1 |
垫圈20ZnD |
Washer |
24 |
Y1440079- |
|
3 |
YZ18J.13-6 |
1 |
垫片 |
Gasket |
4组 |
Y1440079- |
|
4 |
B-G000930-00008 |
1 |
垫圈20 |
Spring washer |
60 |
Y1440079- |
|
5 |
B-G061700-00018 |
1 |
螺母M20ZnD |
Nut |
24 |
Y1440079- |
|
6 |
B-G057830-00196 |
1 |
螺栓M12×45-10.9ZnD |
Bolt |
64 |
Y1440079- |
|
7 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer |
64 |
Y1440079- |
|
8 |
B-G000930-00003 |
1 |
垫圈12 |
Spring washer |
82 |
Y1440079- |
|
9 |
B-G061700-00007 |
1 |
螺母M12ZnD |
Nut |
64 |
Y1440079- |
|
10 |
W-12-00131 |
1 |
减震器 |
Rubber buffer |
8 |
Y1440079- |
|
11 |
B-G057830-00037 |
1 |
螺栓M12×35ZnD |
Bolt |
6 |
Y1440079- |
|
12 |
B-G057830-00097 |
1 |
螺栓M20×50ZnD |
Bolt |
36 |
Y1440079- |
|
13 |
YZ14.13-18 |
1 |
双眼锁片 |
Gasket |
6 |
Y1440079- |
|
14 |
YZ14HD.13A.1 |
1 |
联接架 |
Support |
1 |
Y1440079- |
|
15 |
YZ14HD.13A-1 |
1 |
连接板 |
Support |
1 |
Y1440079- |
|
16 |
W-03-00023 |
1 |
透气塞 |
Aerated cup |
2 |
Y1440079- |
|
17 |
YZ14HD.13-6 |
1 |
挡板 |
Plate |
1 |
Y1440079- |
|
18 |
YZ14HD.13-7 |
1 |
纸垫 |
Gasket |
1 |
Y1440079- |
|
19 |
YZ14HD.13-2 |
1 |
轴承座 |
Flange bearing support |
1 |
Y1440079- |
|
20 |
YZ14.13-7 |
1 |
纸垫 |
Gasket |
2 |
Y1440079- |
|
21 |
B-G002880-00010 |
1 |
轴承22319CA/W33/C4 |
Bearing |
4 |
Y1440079- |
|
22 |
YZ14HD.13.2 |
1 |
左振动轴 |
Left shaft |
1 |
Y1440079- |
|
23 |
YZ14.13.3-1 |
1 |
左活动块 |
L. Revolving weight |
1 |
Y1440079- |
|
24 |
YZ14.13.3-2 |
1 |
衬套 |
Bush |
2 |
Y1440079- |
|
25 |
YZ14.13-12 |
1 |
轴套 |
Bush |
2 |
Y1440079- |
|
26 |
B-G09877A-00013 |
1 |
油封B95×130×12G |
Oil seal |
2 |
Y1440079- |
|
27 |
YZ14.13-10 |
1 |
轴承座 |
Bearing support |
2 |
Y1440079- |
|
28 |
B-J010020-00003 |
1 |
垫圈14 |
Washer |
12 |
Y1440079- |
|
29 |
B-J010000-00002 |
1 |
螺塞M14×1.5 |
Plug |
12 |
Y1440079- |
|
30 |
YZ14.13-11 |
1 |
纸垫 |
Gasket |
2 |
Y1440079- |
|
31 |
YZ14HD.13-8 |
1 |
标牌 |
Brand |
1 |
Y1440079- |
|
32 |
B-G008270-00006 |
1 |
铆钉2×8 |
Rivet |
8 |
Y1440079- |
|
33 |
B-J009820-00012 |
1 |
垫圈42 |
Washer |
4 |
Y1440079- |
|
34 |
YZ14.13.8 |
1 |
磁性螺塞 |
Plug |
4 |
Y1440079- |
|
35 |
YZ14.13-9 |
1 |
橡胶套 |
Bush |
2 |
Y1440079- |
|
36 |
YZ14.13-3 |
1 |
中间轴 |
Shaft |
1 |
Y1440079- |
|
37 |
YZ14.13.7-1 |
1 |
右活动块 |
R. Revolving weight |
1 |
Y1440079- |
|
38 |
YZ14.13.6 |
1 |
右振动轴 |
Right shaft |
1 |
Y1440079- |
|
39 |
B-G057830-00143 |
1 |
螺栓M8×25ZnD |
Bolt |
4 |
Y1440079- |
|
40 |
B-G000930-00017 |
1 |
垫圈8 |
Spring washer |
4 |
Y1440079- |
|
41 |
B-G057830-00100 |
1 |
螺栓M20×55ZnD |
Bolt |
6 |
Y1440079- |
|
42 |
YZK14HD.13.1 |
1 |
滚轮 |
Drum |
1 |
Y1440079- |
YZK14HD.13A 振动轮 Vibrating Roll Ass’y
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
43 |
YZ14.13-14 |
1 |
挡板 |
Snap ring |
1 |
Y1440079- |
|
44 |
B-G057830-00034 |
1 |
螺栓M12×30ZnD |
Bolt |
6 |
Y1440079- |
|
45 |
YZ14HD.13A-4 |
1 |
联接套 |
Connect sleeve |
1 |
Y1440079- |
|
46 |
B-G00893A-00028 |
1 |
档圈20 |
Snap Ring |
1 |
Y1440079- |
|
47 |
YZ14.13-16 |
1 |
纸垫 |
Gasket |
1 |
Y1440079- |
|
48 |
YZ14HD.13A-5 |
1 |
轴承透盖 |
Bearing cover |
1 |
Y1440079- |
|
49 |
YZ14.13-17 |
1 |
双眼锁片 |
Gasket |
3 |
Y1440079- |
|
50 |
B-G057830-00045 |
1 |
螺栓M12×50ZnD |
Bolt |
6 |
Y1440079- |
|
51 |
YZ14.13-6 |
1 |
轴承座 |
Flange bearing support |
1 |
Y1440079- |
|
52 |
YZ12.13-15 |
1 |
油封挡圈 |
Oil seal ring |
1 |
Y1440079- |
|
53 |
YZ14.13.2-1 |
1 |
座套 |
Bearing support |
1 |
Y1440079- |
|
54 |
B-G09877A-00041 |
1 |
油封B130×160×15D |
Oil seal |
1 |
Y1440079- |
|
55 |
B-G002990-00002 |
1 |
轴承2097724 |
Bearing |
1 |
Y1440079- |
|
56 |
B-G057830-00083 |
1 |
螺栓M16×60ZnD |
Bolt |
48 |
Y1440079- |
|
57 |
B-G00097B-00008 |
1 |
垫圈16ZnD |
Washer |
63 |
Y1440079- |
|
58 |
YZ14HD.13.5-1 |
1 |
座板 |
Support |
1 |
Y1440079- |
|
59 |
B-G000930-00006 |
1 |
垫圈16 |
Spring washer |
48 |
Y1440079- |
|
60 |
B-G061700-00014 |
1 |
螺母M16ZnD |
Nut |
48 |
Y1440079- |
|
61 |
YZ18F.13.6 |
1 |
减震器 |
Rubber buffer |
6 |
Y1440079- |
|
62 |
YZ14HD.13.4 |
1 |
联接架 |
Support |
2 |
Y1440079- |
|
63 |
B-G057820-00234 |
1 |
螺栓M20×105ZnD |
Bolt |
24 |
Y1440079- |
|
64 |
YZ14.13-19 |
1 |
直角接头 |
Joint |
1 |
Y1440079- |
|
65 |
W-10-00016 |
1 |
SPL6177.1 M20ZnD |
Nut |
18 |
Y1440079- |
|
66 |
YZK14HD.13.2.1 |
1 |
凸块圆弧板 |
Padfoot drum |
3 |
Y1440079- |
|
67 |
B-G057820-00111 |
1 |
螺栓M20×150-10.9ZnD |
Bolt |
18 |
Y1440079- |
|
68 |
B-Q020490-00011 |
1 |
垫圈20 |
Washer |
24 |
Y1440079- |
|
69 |
B-G00097A-00008 |
1 |
垫圈20ZnD |
Washer |
18 |
Y1440079- |
|

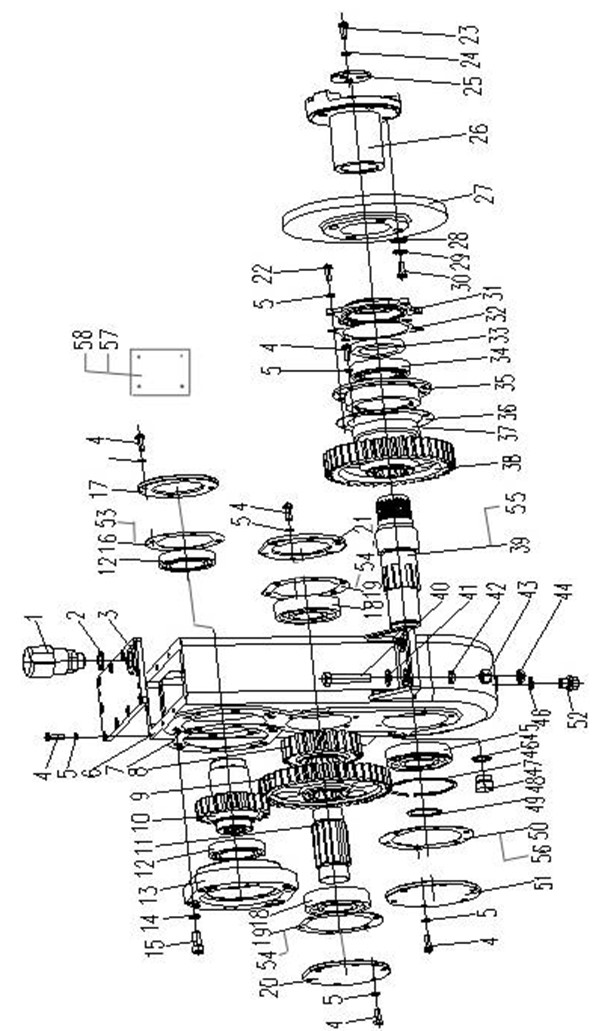

YZ14HD.2A 减速箱 Transmission
YZ14HD.2A 变速箱 Transmission Ass’y
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
YZ16.4D.6 |
1 |
透气塞 |
Breather |
1 |
Y1440079- |
|
2 |
B-J010020-00010 |
1 |
垫圈30 |
Spacer |
1 |
Y1440079- |
|
3 |
YZ14H.2-10 |
1 |
箱盖 |
Cover |
1 |
Y1440079- |
|
4 |
B-G057830-00143 |
1 |
螺栓M8X25ZnD |
Bolt |
38 |
Y1440079- |
|
5 |
B-G000930-00017 |
1 |
垫圈8 |
Spacer |
42 |
Y1440079- |
|
6 |
YZ14HD.2A-1 |
1 |
箱体 |
Case |
1 |
Y1440079- |
|
7 |
YZ14HD.2A-14 |
1 |
垫 |
Spacer |
1 |
Y1440079- |
|
8 |
YZ14H.2-14 |
1 |
输出主动齿轮 |
Gear |
1 |
Y1440079- |
|
9 |
YZ14HD.2A-3 |
1 |
输入从动齿轮 |
Gear |
1 |
Y1440079- |
|
10 |
YZ14HD.2A-5 |
1 |
输入齿轮 |
Gear |
1 |
Y1440079- |
|
11 |
YZ14H.2-6 |
1 |
中间轴 |
Shaft |
1 |
Y1440079- |
|
12 |
B-G002760-00009 |
1 |
轴承6012 |
Bearing |
2 |
Y1440079- |
|
13 |
YZ14HD.2A-4 |
1 |
轴承座 |
Bearing Seat |
1 |
Y1440079- |
|
14 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
6 |
Y1440079- |
|
15 |
B-G000700-00072 |
1 |
螺钉M12X30 |
Screw |
6 |
Y1440079- |
|
16 |
YZ14H.2-13 |
1 |
垫 |
Spacer |
1 |
Y1440079- |
|
17 |
YZ14H.2-12 |
1 |
轴承盖 |
Cover |
1 |
Y1440079- |
|
18 |
B-G002760-00030 |
1 |
轴承6310 |
Bearing |
2 |
Y1440079- |
|
19 |
YZ14H.2-16 |
1 |
垫 |
Spacer |
2 |
Y1440079- |
|
20 |
YZ14HD.2A-12 |
1 |
轴承盖 |
Cover |
1 |
Y1440079- |
|
21 |
YZ12.4-8 |
1 |
轴承盖 |
Cover |
1 |
Y1440079- |
|
22 |
B-G057830-00146 |
1 |
螺栓M8X30ZnD |
Bolt |
4 |
Y1440079- |
|
23 |
B-G057830-00007 |
1 |
螺栓M10X28ZnD |
Bolt |
3 |
Y1440079- |
|
24 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
3 |
Y1440079- |
|
25 |
YZ14HD.2-1 |
1 |
压盖 |
Cover |
1 |
Y1440079- |
|
26 |
YZ14HD.2-2 |
1 |
输出法兰 |
Flange |
1 |
Y1440079- |
|
27 |
Z30.11B-7 |
1 |
制动盘 |
Plate |
1 |
Y1440079- |
|
28 |
B-G00097B-00006 |
1 |
垫圈14ZnD |
Spacer |
4 |
Y1440079- |
|
29 |
B-G000930-00005 |
1 |
垫圈14 |
Spacer |
4 |
Y1440079- |
|
30 |
B-G057850-00054 |
1 |
螺栓M14X1.5X50-110.9ZnD |
Bolt |
4 |
Y1440079- |
|
31 |
YZ14HD.2A-7 |
1 |
轴承盖 |
Cover |
1 |
Y1440079- |
|
32 |
YZ14HD.2A-10 |
1 |
垫 |
Spacer |
1 |
Y1440079- |
|
33 |
B-G09877A-00054 |
1 |
油封FB70X90X10B |
Seal |
1 |
Y1440079- |
|
34 |
B-G002830-00018 |
1 |
轴承NU212E |
Bearing |
1 |
Y1440079- |
|
35 |
YZ14HD.2A-6 |
1 |
轴承盖 |
Cover |
1 |
Y1440079- |
|
36 |
YZ14HD.2A-15 |
1 |
垫 |
Spacer |
1 |
Y1440079- |
|
37 |
YZ14HD.2A-9 |
1 |
垫 |
Spacer |
1 |
Y1440079- |
|
38 |
YZ14H.2-2 |
1 |
输出齿轮 |
Gear |
1 |
Y1440079- |
|
39 |
YZ14HD.2A-2 |
1 |
输出轴 |
Shaft |
1 |
Y1440079- |
|
40 |
B-G057820-00087 |
1 |
螺栓M16X70ZnD |
Bolt |
4 |
Y1440079- |
|
41 |
B-G00097B-00008 |
1 |
垫圈16ZnD |
Spacer |
4 |
Y1440079- |
|
42 |
B-G000930-00006 |
1 |
垫圈16 |
Spacer |
4 |
Y1440079- |
