SINOMACH CHANGLIN YZ14HD YZK14HD road roller parts catalog 17
YZ14HD.2A 变速箱 Transmission Ass’y
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
43 |
B-G061700-00014 |
1 |
螺母M16ZnD |
Nut |
4 |
Y1440079- |
|
44 |
B-G061720-00004 |
1 |
螺母M16ZnD |
Nut |
4 |
Y1440079- |
|
45 |
B-G002760-00031 |
1 |
轴承6310N |
Bearing |
1 |
Y1440079- |
|
46 |
B-J010020-00006 |
1 |
垫圈20 |
Spacer |
2 |
Y1440079- |
|
47 |
B-G003050-00001 |
1 |
止动环110/116.6 |
Ring |
1 |
Y1440079- |
|
48 |
B-J010000-00006 |
1 |
螺塞M20X1.5 |
Plug |
1 |
Y1440079- |
|
49 |
B-G00894A-00017 |
1 |
挡圈50 |
Snap ring |
1 |
Y1440079- |
|
50 |
YZ14HD.2A-13A |
1 |
垫 |
Spacer |
1 |
Y1440079- |
|
51 |
YZ14HD.2A-8 |
1 |
轴承盖 |
Cover |
1 |
Y1440079- |
|
52 |
YZ12.2.1 |
1 |
磁性油塞 |
Plug |
1 |
Y1440079- |
|
53 |
YZ14H.2-13B |
1 |
垫 |
Spacer |
1 |
Y1440079- |
|
54 |
YZ14H.2-16B |
1 |
垫 |
Spacer |
2 |
Y1440079- |
|
55 |
YZ14H.2-3 |
1 |
轴套 |
Bush |
1 |
Y1440079- |
|
56 |
YZ14HD.2A-13B |
1 |
垫 |
Spacer |
1 |
Y1440079- |
|
57 |
B-G008270-00005 |
1 |
铆钉2×6 |
Clinch bolt |
4 |
Y1440079- |
|
58 |
YZ14HD.2A-11 |
1 |
标牌 |
Tag |
1 |
Y1440079- |
|

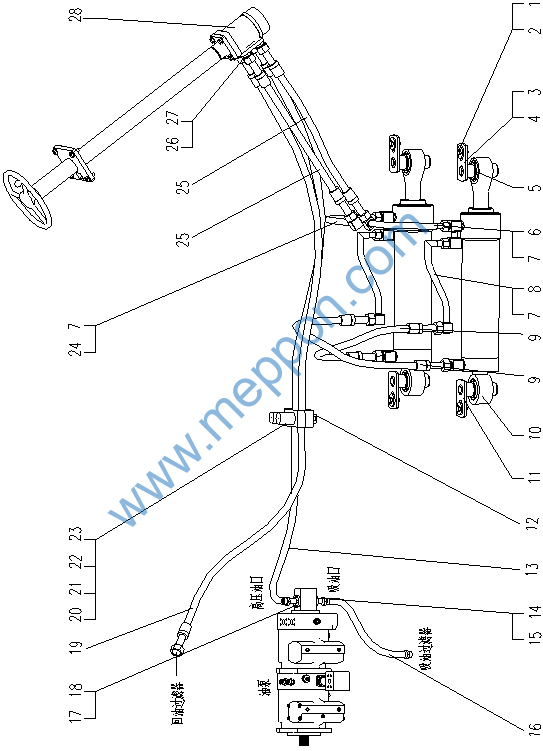

YZ14HD.10B 转向液压系统 Hydraulic System for Steering
YZ14HD.10B 转向液压系统 Hydraulic System for Steering
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00025 |
螺栓M12X16ZnD |
Bolt |
4 |
Y1440079- |
||
2 |
YZ12.10-1 |
垫圈 |
Washer |
4 |
Y1440079- |
||
3 |
B-J07940A-00001 |
油杯M10X1 |
Grease cup |
2 |
Y1440079- |
||
4 |
YZ14.10.5 |
销轴 |
Pin shaft |
2 |
Y1440079- |
||
5 |
YZ12.10-2 |
衬套 |
Bush |
8 |
Y1440079- |
||
6 |
YZ14HD.10.3 |
油管 |
Oil pipe |
1 |
Y1440079- |
||
7 |
B-Q020710-00023 |
O形圈16X2.4 |
O-ring |
4 |
Y1440079- |
||
8 |
YZ14HD.10.4 |
油管 |
Oil pipe |
1 |
Y1440079- |
||
9 |
W-16-00911 |
软管总成8G1/8G-15FDLORX45/8G-15FDLORX45-700(V0) |
Hose ass’y |
2 |
Y1440079- |
||
10 |
YZ14HD.10.2 |
转向油缸 |
Steering cylinder |
2 |
Y1440079- |
||
11 |
YZ12.10.5 |
销轴 |
Pin shaft |
2 |
Y1440079- |
||
12 |
B-G057820-00224 |
螺栓M10x90-10.9ZnD |
Bolt |
2 |
Y1440079- |
||
13 |
W-16-00912 |
软管总成8G1/8G-15FDLORX/8G-15FDLORX90-3955 |
Oil pipe |
1 |
Y1440079- |
||
14 |
YZ14HD.10A-1 |
接头体 |
Joint |
1 |
Y1440079- |
||
15 |
W-15-00004 |
O形圈23.47×2.95 |
O-ring |
1 |
Y1440079- |
||
16 |
W-16-00716 |
软管总成16G1/16G-28FDLORX/16G-28FDLORX-530 |
Oil pipe |
1 |
Y1440079- |
||
17 |
YZ14HD.14-2 |
接头体 |
Joint |
1 |
Y1440079- |
||
18 |
W-15-00003 |
O形圈19.18×2.46 |
O-ring |
1 |
Y1440079- |
||
19 |
W-16-00913 |
软管总成8G1/8G-15FDLORX/8G-15FDLORX-3455 |
Oil pipe |
1 |
Y1440079- |
||
20 |
B-Q020490-00001 |
垫圈10 |
Washer |
2 |
Y1440079- |
||
21 |
YZ14HD.10A-2 |
油管夹板 |
2 |
Y1440079- |
|||
22 |
YZ14HD.10A-3 |
压板 |
2 |
Y1440079- |
|||
23 |
YZ14HD.10A-4 |
立柱 |
2 |
Y1440079- |
|||
24 |
YZ14HD.10.5 |
油管 |
Oil pipe |
1 |
Y1440079- |
||
25 |
W-16-00720 |
软管总成8G1/8G-15FDLORX/8G-15FDLORX-550 |
Oil pipe |
2 |
Y1440079- |
||
26 |
YZ14HD.10-1 |
接头体 |
Joint |
4 |
Y1440079- |
||
27 |
B-J010020-00006 |
垫圈20 |
Washer |
4 |
Y1440079- |
||
28 |
W-19-00035 |
转向器阀块总成|BZZ1-E500C+FKA-153021 |
Pumb |
1 |
Y1440079- |
||

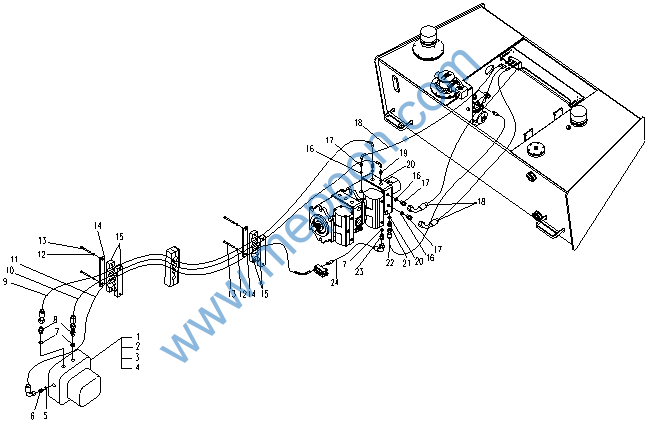

YZ14HD.14B 振动液压系统 Hydraulic System
YZ14HD.14B 振动液压系统 Hydraulic System
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
YZ14HD.14A-1 |
纸垫 |
Pad |
1 |
Y1440079- |
||
2 |
W-17-00049 |
马达|MMF044D |
Motor |
1 |
Y1440079- |
||
3 |
B-G057830-00056 |
螺栓M14x35-10.9ZnD |
Bolt |
2 |
Y1440079- |
||
4 |
B-Q020490-00005 |
垫圈14 |
Washer |
2 |
Y1440079- |
||
5 |
W-15-00003 |
O形圈19.18X2.46 |
O-ring |
1 |
Y1440079- |
||
6 |
YZ14HD.19A-11 |
接头体 |
Joint |
1 |
Y1440079- |
||
7 |
W-15-00004 |
O形圈23.47×2.95 |
O-ring |
3 |
Y1440079- |
||
8 |
YZ14HD.14A-2 |
接头体 |
Joint |
2 |
Y1440079- |
||
9 |
W-16-00915 |
软管总成12G5K/12GS-20FDHORXx90M/12GS-20FDHORX-5900 |
Hose ass’y |
1 |
Y1440079- |
||
10 |
W-16-00916 |
软管总成12G5K/12GS-20FDHORXx90M/12GS-20FDHORX-5800 |
Hose ass’y |
1 |
Y1440079- |
||
11 |
W-16-00910 |
软管总成8G1/8G-15FDLORX90/8G-15FDLORX90-3600(V0) |
Hose ass’y |
1 |
Y1440079- |
||
12 |
B-G000930-00003 |
垫圈12 |
Washer |
6 |
Y1440079- |
||
13 |
B-G057820-00055 |
螺栓M12x80ZnD |
Bolt |
6 |
Y1440079- |
||
14 |
YZ14HD.19.1-1 |
板 |
Plank |
3 |
Y1440079- |
||
15 |
YZ14HD.19.1-2 |
橡胶夹 |
Nip |
6 |
Y1440079- |
||
16 |
W-15-00002 |
O形圈11.89X1.98 |
O-ring |
3 |
Y1440079- |
||
17 |
YZ14HD.19A-10 |
接头体 |
Joint |
3 |
Y1440079- |
||
18 |
W-16-00730 |
软管总成4G2/4C2-8FDHX/4C2-8FDHX90-600 |
Hose ass’y |
3 |
Y1440079- |
||
19 |
YZ14HD.14A-3 |
接头体 |
Joint |
2 |
Y1440079- |
||
20 |
W-15-00005 |
O形圈29.74X2.95 |
O-ring |
3 |
Y1440079- |
||
21 |
YZ14HD.19A-8 |
接头体 |
Joint |
1 |
Y1440079- |
||
22 |
W-16-00716 |
软管总成16G1/16G-28FDLORX/16G-28FDLORX-530 |
Hose ass’y |
1 |
Y1440079- |
||
23 |
YZ14HD.19A-4 |
接头体 |
Joint |
1 |
Y1440079- |
||
24 |
W-16-00909 |
软管总成8G1/8G-15FDLORX/8G-15FDLORX90-2350 |
Hose ass’y |
1 |
Y1440079- |
||

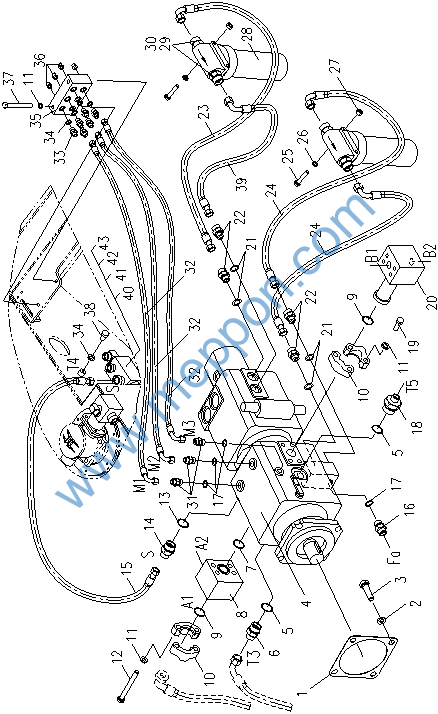

YZ14HD.19B 液压驱动系统(一) Hydraulic System for Driving(1)
