SINOMACH CHANGLIN YZ16-7 road roller parts catalog 08
YZ16.10C 转向系统
Поворотная система
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
1 |
YZ16.10.4 |
1 |
法兰接头 |
соединительный разъём фланца |
1 |
||
2 |
B-Q020710-00039 |
1 |
O形圈24×2.4 |
О-образное кольцо |
3 |
||
3 |
B-G057830-00143 |
1 |
螺栓M8x25ZnD |
Болт |
8 |
||
4 |
B-G000930-00017 |
1 |
垫圈8 |
Шайба |
8 |
||
5 |
B-Q020750-00015 |
1 |
胶管接头13I-800 |
Разъем резиновой трубы |
1 |
||
6 |
B-Q020710-00023 |
1 |
O形圈16×2.4 |
О-образное кольцо |
18 |
||
7 |
YZ16.10.3 |
1 |
接头体 |
Втулка соединения |
1 |
||
8 |
B-G057830-00003 |
1 |
螺栓M10x20ZnD |
Болт |
2 |
||
9 |
B-G000930-00001 |
1 |
垫圈10 |
Шайба |
2 |
||
10 |
B-Q020750-00017 |
1 |
胶管接头13I-850 |
Разъем резиновой трубы |
2 |
||
11 |
YZ16.10C.3 |
1 |
软管总成 |
Шланг в сборе |
2 |
||
12 |
YZ16.10-2 |
1 |
接头体 |
Втулка соединения |
4 |
||
13 |
B-J010020-00006 |
1 |
垫圈20 |
Шайба |
4 |
||
14 |
YZ16.10C.6 |
1 |
转向盘组件 |
Узел рулевого кольса |
1 |
||
15 |
W-19-00022 |
1 |
转向器阀块总成|BZZ1-E500C+FKA-143020 |
Клапанный блок дефлектора в сборе |
1 |
||
16 |
YZ12.10-1 |
1 |
垫圈 |
Шайба |
4 |
||
17 |
B-G057830-00025 |
1 |
螺栓M12x16ZnD |
Болт |
4 |
||
18 |
YZ14.10.5 |
1 |
销轴 |
осеп |
2 |
||
19 |
B-J07940A-00001 |
1 |
油杯M10x1 |
Масленка |
4 |
||
20 |
YZ12.10-2 |
1 |
轴套 |
Втулка |
8 |
||
21 |
YZ16.10.4 |
1 |
油管 |
Масляная труба |
2 |
||
22 |
B-Q020750-00001 |
1 |
胶管接头13I-1000 |
Разъем резиновой трубы |
1 |
||
23 |
B-Q020750-00002 |
1 |
胶管接头13I-1100 |
Разъем резиновой трубы |
1 |
||
24 |
YZ14.10.4 |
1 |
转向油缸 |
Поворотный цилиндр |
2 |
||
25 |
YZ12.10.5 |
1 |
销轴 |
осеп |
2 |
||
26 |
YZ16.10C.1 |
1 |
软管总成 |
Шланг в сборе |
1 |
||
27 |
YZ16.10C.5 |
1 |
法兰接头 |
соединительный разъём фланца |
1 |
||
28 |
B-Q020710-00046 |
1 |
O形圈30×3.1 |
О-образное кольцо |
1 |
||
29 |
YZ16.10C.2 |
1 |
软管总成 |
Шланг в сборе |
1 |
||
YZ14.10.4 转向油缸
Поворотный цилиндр
YZ14.10.4 转向油缸
Поворотный цилиндр
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
1 |
B-G00893A-00010 |
1 |
挡圈62 |
Упорная шайба |
4 |
||
2 |
B-G091630-00003 |
1 |
关节轴承GE40ES |
Сочленовный подшипник |
2 |
||
3 |
YZ12.10.4-1 |
1 |
活塞杆 |
Поршневой шток |
1 |
||
4 |
B-G00894A-00028 |
1 |
挡圈75 |
Упорная шайба |
1 |
||
5 |
Z50B.10.12-1 |
1 |
挡圈 |
Упорная шайба |
1 |
||
6 |
Z50B.10.12-2 |
1 |
卡键 |
Законтренная шпонка |
3 |
||
7 |
B-G10708C-00009 |
1 |
防尘圈FC45X53X5 |
Пылеотбойное кольцо |
1 |
||
8 |
B-Q020710-00072 |
1 |
O形圈50X3.1 |
О-образное кольцо |
1 |
||
9 |
B-G10708A-00003 |
1 |
密封圈45X60X12.5 |
Уплотнительное кольцо |
1 |
||
10 |
Z50B.10.12-3 |
1 |
导向套 |
Направляющий кожух |
1 |
||
11 |
B-Q020710-00103 |
1 |
O形圈90X3.1 |
О-образное кольцо |
2 |
||
12 |
W-15-00067 |
1 |
格莱圈0900|S-50044 |
Кольцо Гэлай |
2 |
||
13 |
Z50B.10.12-5 |
1 |
导向环 |
Направляющее кольцо |
1 |
||
14 |
Z50B.10.12-6 |
1 |
活塞 |
Поршень |
1 |
||
15 |
B-Q020710-00053 |
1 |
O形圈35X3.1 |
О-образное кольцо |
1 |
||
16 |
Z50B.10.12-7 |
1 |
卡键 |
Законтренная шпонка |
2 |
||
17 |
Z50B.10.12-8 |
1 |
卡键罩 |
Кожух законтренной шпонки |
1 |
||
18 |
B-G00894A-00013 |
1 |
挡圈35 |
Упорная шайба |
1 |
||
19 |
YZ14HD.10.2.1 |
1 |
缸体 |
Корпус цилиндра |
1 |
||

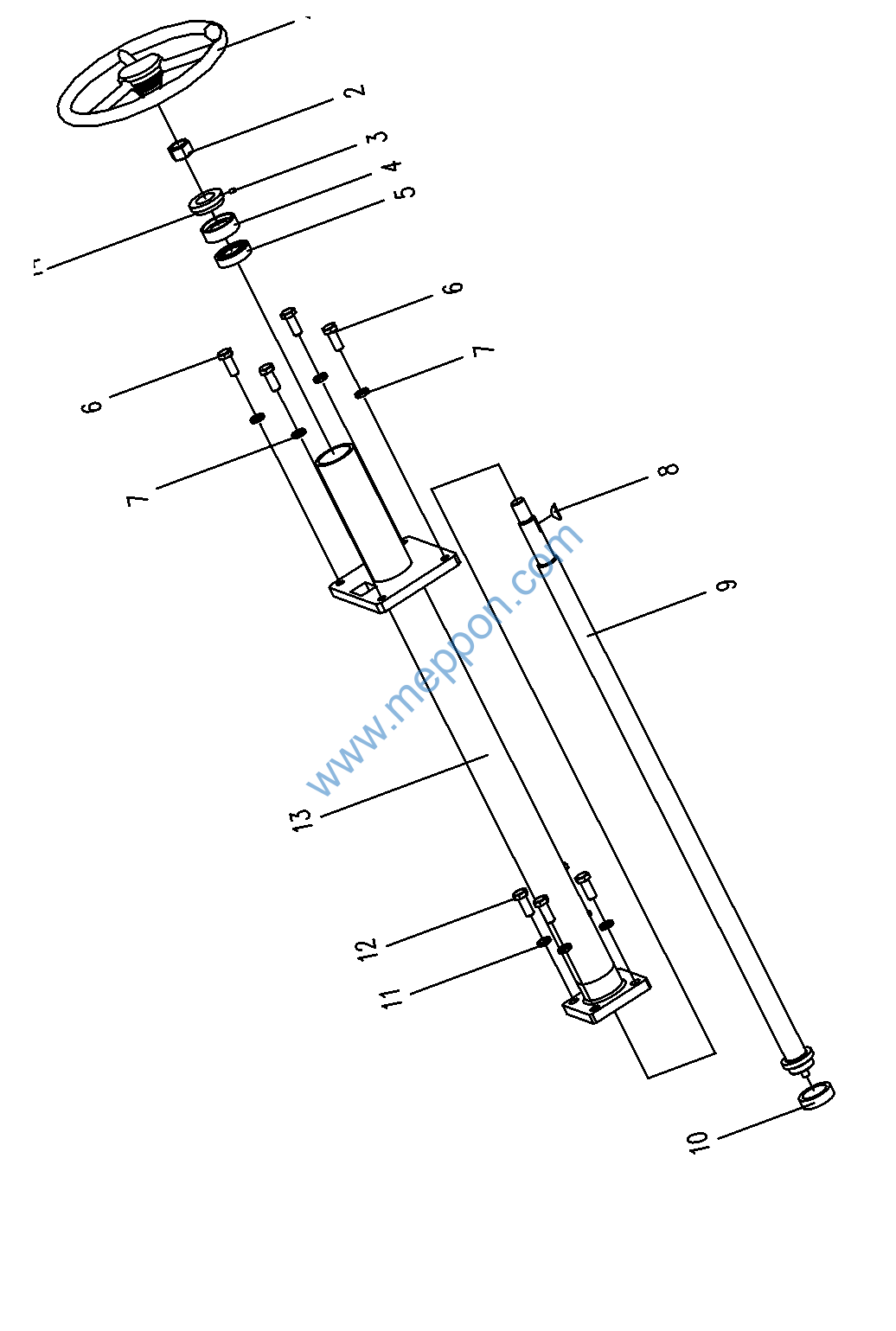

YZ16.10C.6 转向盘组件
Узел рулевого кольса
YZ16.10C.6 转向盘组件
Узел рулевого кольса
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
1 |
W-19-00002 |
1 |
方向盘(平键) |TCM-2 |
Руль (плоская шпонка) |
1 |
||
2 |
B-G061710-00011 |
1 |
螺母M16x1 |
Гайка |
1 |
||
3 |
B-G000670-00001 |
1 |
螺钉 M3x4 |
Винт |
1 |
||
4 |
Z30.10.2-3 |
1 |
隔套 |
отсечная втулка |
1 |
||
5 |
B-G002760-00003 |
1 |
滚动轴承6004 |
Подшипник качания |
1 |
||
6 |
B-G057830-00143 |
1 |
螺栓M8x25ZnD |
Болт |
4 |
||
7 |
B-G000930-00017 |
1 |
垫圈8 |
Шайба |
4 |
||
8 |
Z30.10.2-1 |
1 |
半圆键 |
сегментная шпонка |
1 |
||
9 |
YZ18F.10.3-1 |
1 |
转向轴 |
Поворотный вал |
1 |
||
10 |
Z30.10.2-5 |
1 |
垫套 |
Втулка шайбы |
1 |
||
11 |
B-G000930-00001 |
1 |
垫圈10 |
Шайба |
4 |
||
12 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Болт |
4 |
||
13 |
YZ16.10C.6.1 |
1 |
套管座 |
Башмак подрубка |
1 |
||
14 |
Z30.10.2-2 |
1 |
铜环 |
Медное кольцо |
1 |
||

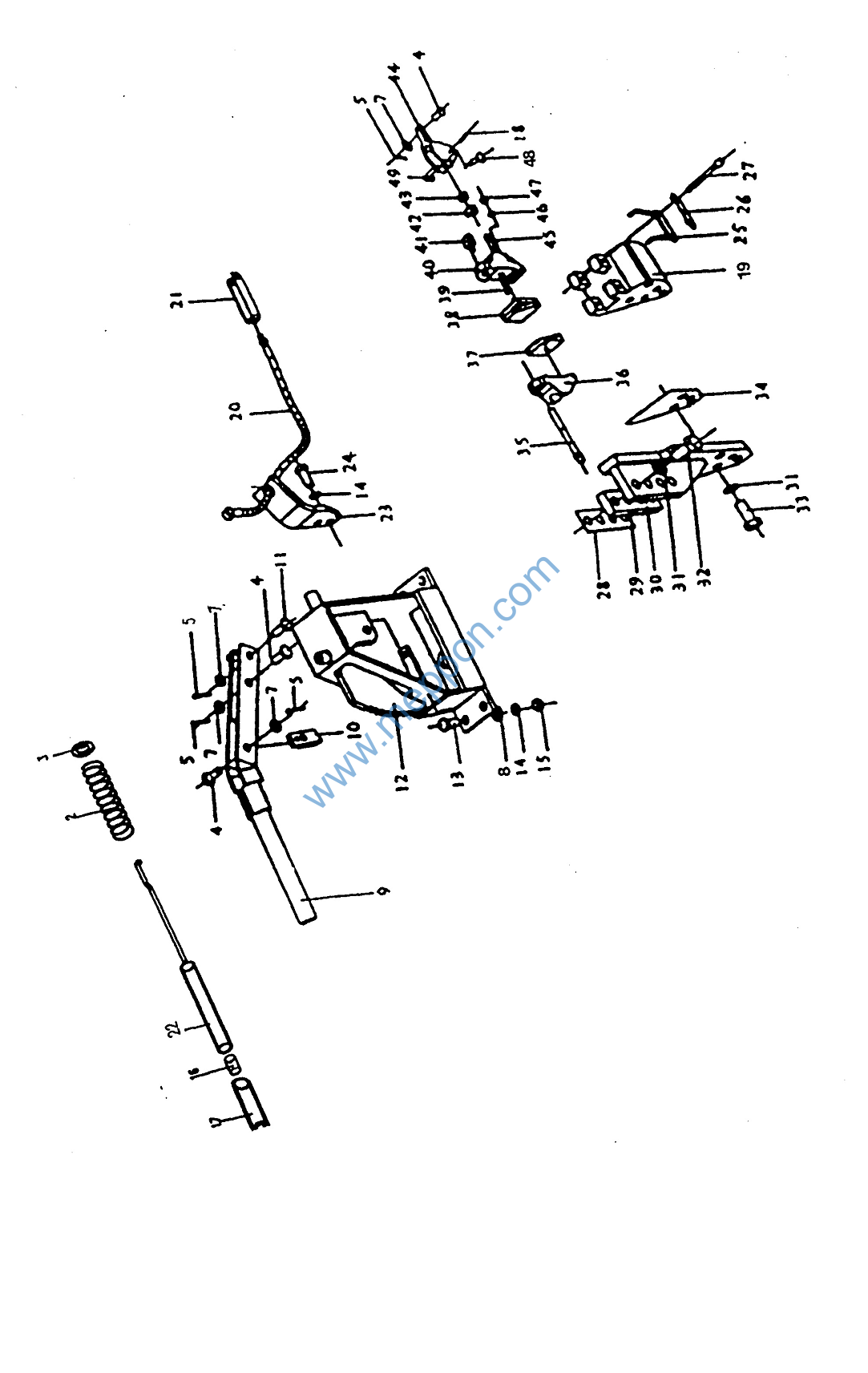

YZ16.11D 停车制动
торможение
