SINOMACH CHANGLIN YZ16-7 road roller parts catalog 07
38 |
Z50B.6.1-26 |
1 |
螺栓 |
Болт |
12 |
||
39 |
Z50B.6.1-8 |
1 |
差速器壳体 |
Корпус дифференциала |
1 |
||
40 |
B-G008480-00003 |
1 |
垫圈14 |
Шайба |
12 |
||
41 |
B-G008890-00004 |
1 |
螺母M14×1.5-4H |
Гайка |
12 |
||
42 |
Z50B.6.1-14 |
1 |
瓦盖 |
крышка черепицы |
2 |
||
43 |
Z50B.6.1-6 |
1 |
锁紧片 |
Контровая пластинка |
2 |
||
44 |
B-G008550-00001 |
1 |
垫圈10 |
Шайба |
2 |
||
45 |
B-G057860-00001 |
1 |
螺栓M10×1×20 |
Болт |
2 |
||
46 |
B-G008550-00003 |
1 |
垫圈22 |
Шайба |
4 |
||
47 |
B-G057820-00125 |
1 |
螺栓M22×80 |
Болт |
4 |

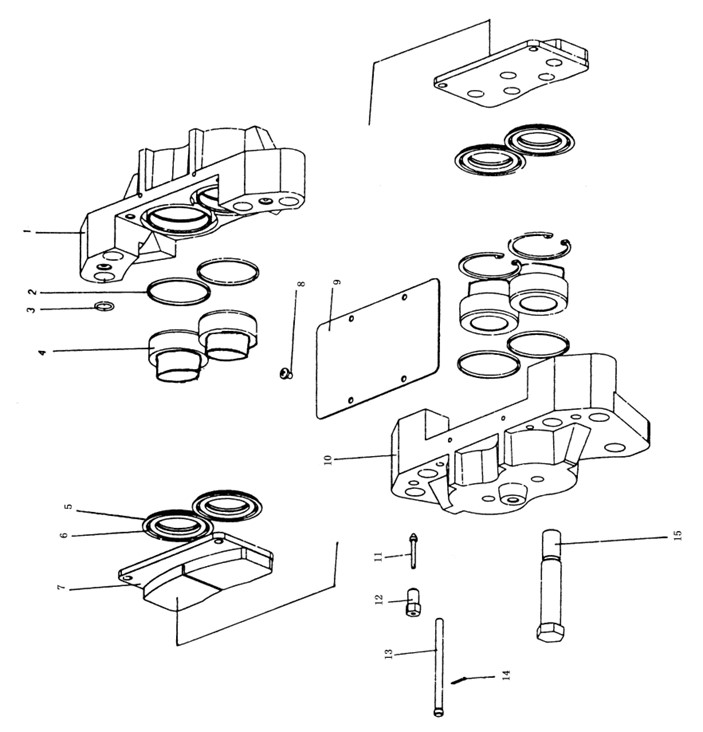

Z30.6.3B 制动器总成
Тормоз в сборе
Z30.6.3B 制动器总成
Тормоз в сборе
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
1 |
Z30.6.3B-8 |
1 |
副钳桥 |
мост вспомогательных клещей |
4 |
||
2 |
Z30.6.3B-1 |
1 |
密封圈 |
Уплотнительное кольцо |
16 |
||
3 |
B-Q020710-00028 |
1 |
O形圈 20×2.4 |
О-образное кольцо |
8 |
||
4 |
Z30.6.3B-2 |
1 |
活塞 |
Поршень |
16 |
||
5 |
Z30.6.3B-11 |
1 |
卡箍 |
Хомут |
16 |
||
6 |
Z30.6.3B-4 |
1 |
防尘罩 |
Чехол от пыли |
16 |
||
7 |
Z30.6.3.2 |
1 |
衬块总成 |
Вкладыш в сборе |
8 |
||
8 |
B-G008180-00032 |
1 |
螺钉 M6×8ZnD |
Винт |
16 |
||
9 |
Z30.6.3-6 |
1 |
盖板 |
крышка |
4 |
||
10 |
Z30.6.3B-5 |
1 |
主钳桥 |
мост главных клещей |
4 |
||
11 |
Z30.6.3B-10 |
1 |
放气螺钉 |
Воздуховыпускной винт |
8 |
||
12 |
Z50F.6-36 |
1 |
放气阀盖 |
крышка краны для выпуска воздуха |
8 |
||
13 |
Z30.6.3-9 |
1 |
销轴 |
осеп |
8 |
||
14 |
B-G000910-00018 |
1 |
开口销2×16ZnD |
шплинт |
8 |
||
15 |
Z30.6.3-7 |
1 |
螺栓 |
Болт |
16 |
||

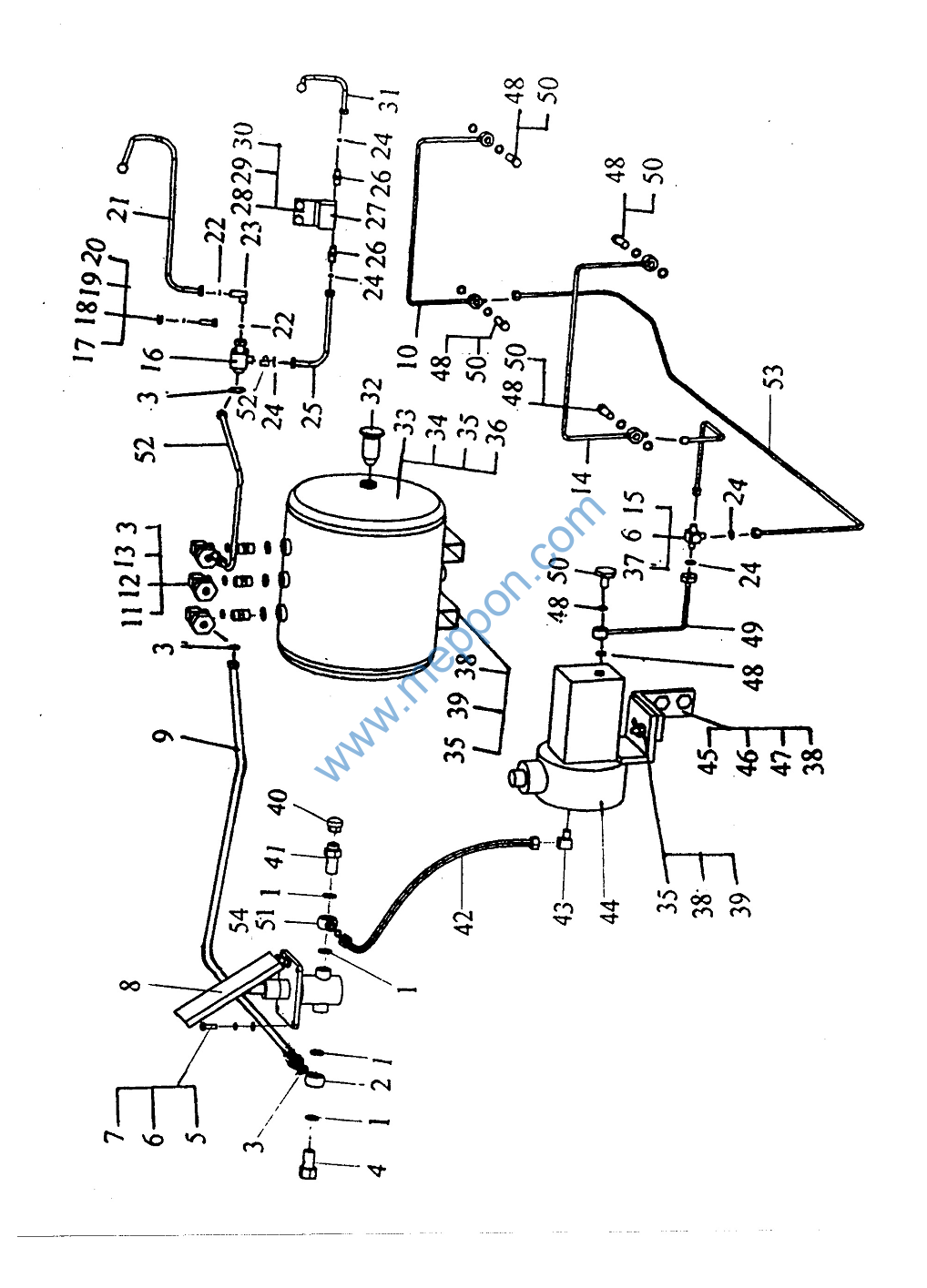

YZ16.9C 行车制动系统
Тормозная система движения
YZ16.9C 行车制动系统
Тормозная система движения
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
1 |
B-J010020-00007 |
1 |
垫圈22 |
Шайба |
3 |
||
2 |
YZ16.9C-2 |
1 |
管接头 |
Штуцер |
2 |
||
3 |
B-Q020710-00018 |
1 |
O形圈 14×2.4 |
О-образное кольцо |
10 |
||
4 |
YZ16.9C-1 |
1 |
铰接螺栓 |
Шарнирный болт |
1 |
||
5 |
B-G057830-00146 |
1 |
螺栓8×30 ZnD |
Болт |
4 |
||
6 |
B-G000930-00017 |
1 |
垫圈8 |
Шайба |
5 |
||
7 |
B-G061700-00007 |
1 |
螺母M8 |
Гайка |
4 |
||
8 |
W-18-00034 |
1 |
气制动阀 |
пневматический тормозной клапан |
1 |
||
9 |
W-13-00002 |
1 |
气管L=1000 |
Газовод |
2 |
||
10 |
YZ16.9.4 |
1 |
油管 |
Масляная труба |
1 |
||
11 |
Z50B.9a.1.4 |
1 |
直角接头 |
горизонтально-вертикальное соединение |
3 |
||
12 |
B-J010020-00005 |
1 |
垫圈18 |
Шайба |
3 |
||
13 |
Z30.9.4-1 |
1 |
管接头 |
Штуцер |
3 |
||
14 |
YZ14.9.3 |
1 |
油管 |
Масляная труба |
1 |
||
15 |
B-G057830-00143 |
1 |
螺栓M8×25 |
Болт |
1 |
||
16 |
YZ18J.9.1.2 |
1 |
三通接头 |
Соединитель тройника |
1 |
||
17 |
B-Q020050-00009 |
1 |
线夹C12×35 |
Зажим |
1 |
||
18 |
B-G057830-00003 |
1 |
螺栓M10×20 ZnD |
Болт |
1 |
||
19 |
B-Q020490-00002 |
1 |
垫圈10 |
Шайба |
1 |
||
20 |
B-G000930-00001 |
1 |
垫圈10 |
Шайба |
1 |
||
21 |
YZ16.9C.1.1 |
1 |
空压泵出气管 |
Выхлопная труба воздухокомпрессорного насоса |
1 |
||
22 |
Z30.9.10.1-3 |
1 |
紫铜垫 |
красномедистая прокладка |
2 |
||
23 |
W-18-00029 |
1 |
单向阀 |
Односторонний клапан |
1 |
||
24 |
B-Q020710-00098 |
1 |
O形圈8×1.9 |
О-образное кольцо |
6 |
||
25 |
W-13-00034 |
1 |
气管L=600 |
Газовод |
1 |
||
26 |
YZ16.9C-5 |
1 |
接头 |
Соединитель |
2 |
||
27 |
W-18-00012 |
1 |
气压调节器 |
Регулятор давления воздуха |
1 |
||
28 |
B-G057830-00128 |
1 |
螺栓M6×12 |
Болт |
2 |
||
29 |
B-G000930-00015 |
1 |
垫圈6 |
Шайба |
2 |
||
30 |
B-G00097B-00020 |
1 |
垫圈6 |
Шайба |
2 |
||
31 |
YZ16.9C.2 |
1 |
管路总成 |
проводка |
1 |
||
32 |
W-18-00021 |
1 |
消音安全阀 |
Предохранительный охолостительный клапан |
1 |
||
33 |
YZ16.9.2 |
1 |
储气筒总成 |
Воздушный цилиндр в сборе |
1 |
||
34 |
YZ12.9.6 |
1 |
支架 |
Кронштейн |
2 |
||
35 |
B-G057830-00030 |
1 |
螺栓M12×25 ZnD |
Болт |
2 |
||
36 |
B-Q020490-00004 |
1 |
垫圈12 |
Шайба |
4 |
||
37 |
Z30.9.1-2 |
1 |
三通接头 |
Соединитель тройника |
1 |
||
38 |
B-G000930-00003 |
1 |
垫圈12 |
Шайба |
6 |
||
39 |
B-G00097B-00004 |
1 |
垫圈12 |
Шайба |
6 |
||
40 |
W-11-00046 |
1 |
制动灯开关 |
Ключ тормозной ламбы типа |
1 |
||
41 |
YZ12.9-1 |
1 |
铰接螺栓 |
Шарнирный болт |
1 |
||
42 |
W-13-00051 |
1 |
制动软管总成L=1400 |
Тормозной шланг в сборе |
1 |
||
43 |
Z50B.9.2-2 |
1 |
直角接头 |
горизонтально-вертикальное соединение |
1 |
||
44 |
W-18-00005 |
1 |
加力器 |
форсаж в сборе |
1 |
||
45 |
YZ12.9-2 |
1 |
加力器支架 |
Кронштейн форсажного аппарата |
1 |
YZ16.9C 行车制动系统
Тормозная система движения
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
46 |
B-G05783-00037 |
1 |
螺栓M12×35 ZnD |
Болт |
2 |
||
47 |
B-G061700-00007 |
1 |
螺母M12 Znd |
Гайка |
2 |
||
48 |
B-J010020-00002 |
1 |
垫圈12 |
Шайба |
10 |
||
49 |
YZ16.9.3 |
1 |
油管 |
Масляная труба |
1 |
||
50 |
Z30.9.1-1 |
1 |
螺栓M12×1.25×32 |
Болт |
5 |
||
51 |
YZ16.9C-4 |
1 |
接头 |
Соединитель |
1 |
||
52 |
YZ16.9.5 |
1 |
油管 |
Масляная труба |
1 |
||
53 |
YZ16.9.5 |
1 |
油管 |
Масляная труба |
1 |
||
54 |
YZ16.9C-6 |
1 |
接头 |
Соединитель |
1 |
||

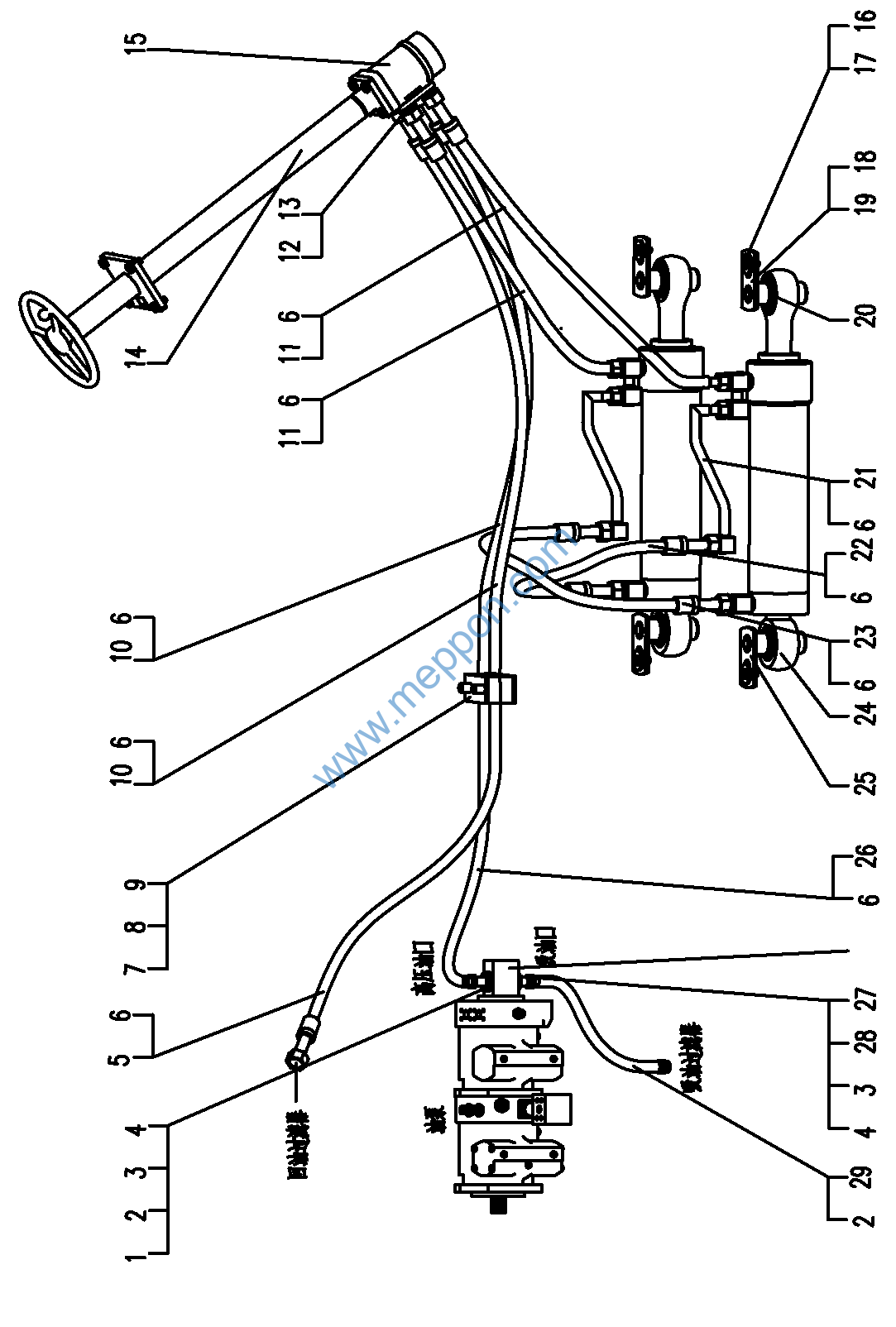

YZ16.10C 转向系统
Поворотная система
