SINOMACH CHANGLIN YZ16-7 road roller parts catalog 06
YZ16.8 后桥
Задний мост
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
1 |
Z50B.6-7 |
1 |
盖板 |
крышка |
2 |
||
2 |
Z50B.6-6 |
1 |
变速器 |
Трансмиссия |
2 |
||
3 |
B-G003080-00001 |
1 |
钢球10 |
Шарик |
6 |
||
4 |
Z50B.6-14 |
1 |
行星齿轮轴 |
Вал планетарной шестерни |
6 |
||
5 |
Z50B.6-22 |
1 |
螺栓 |
Болт |
22 |
||
6 |
B-G057830-00078 |
1 |
螺栓M16×50-10.9 |
Болт |
24 |
||
7 |
Z50B.6-1A |
1 |
行星轮架 |
Обойма сателлита |
2 |
||
8 |
Z50B.6-17 |
1 |
变速器 |
Трансмиссия |
2 |
||
9 |
Z50B.6-11 |
1 |
调整垫 |
Регулировочная прокладка |
2гр. |
||
10 |
Z50B.6-10 |
1 |
半轴定位堵 |
Установочная заглушка |
2 |
||
11 |
B-G001190-00015 |
1 |
销A5×25 |
Штифт |
2 |
||
12 |
B-G00894A-00018 |
1 |
挡圈52 |
Упорная шайба |
2 |
||
13 |
Z50B.6-8 |
1 |
太阳轮 |
Солнечная шестерня |
2 |
||
14 |
B-G001190-00014 |
1 |
销5×10 |
Штифт |
4 |
||
15 |
Z50B.6-5 |
1 |
太阳轮垫 |
Прокладка солнечной шестерни |
2 |
||
16 |
YZ12.8-2 |
1 |
半轴 |
полуось |
2 |
||
17 |
Z50B.6-2 |
1 |
内齿圈 |
Кольцо с внутренними зубьями |
2 |
||
18 |
B-G002970-00024 |
1 |
轴承32221 |
Подшипник |
2 |
||
19 |
Z50B.6A-19A |
1 |
轮毂 |
Барабан |
2 |
||
20 |
B-G002970-00017 |
1 |
轴承32024 |
Подшипник |
2 |
||
21 |
Z50B.6-18 |
1 |
螺母M20×1.5-6H |
Гайка |
20 |
||
22 |
B-G000930-00008 |
1 |
垫圈20 |
Шайба |
20 |
||
23 |
Z50B.6-4 |
1 |
圆螺母 |
круглая гайка |
2 |
||
24 |
B-G000930-00001 |
1 |
垫圈10 |
Шайба |
2 |
||
25 |
B-G000700-00002 |
1 |
螺钉 M10×20 |
Винт |
2 |
||
26 |
Z50B.6-13 |
1 |
垫片 |
Шайба |
12 |
||
27 |
B-G003090-00002 |
1 |
滚针5×50 |
Роликовая игла |
186 |
||
28 |
Z50B.6-12 |
1 |
行星齿轮 |
Планетарная шестерня |
6 |
||
29 |
Z50B.6-15 |
1 |
轮辋螺栓 |
Обод колеса болта |
20 |
||
30 |
Z50B.6-16 |
1 |
轮辋螺母 |
Гайка обода колеса |
20 |
||
31 |
B-G000930-00003 |
1 |
垫圈12 |
Шайба |
12 |
||
32 |
B-G057830-00034 |
1 |
螺栓M12×30ZnD |
Болт |
12 |
||
33 |
Z50B.6A-26 |
1 |
卡环 |
Кольцо |
2 |
||
34 |
B-G09877A-00016 |
1 |
油封FB150×180×15 |
консервация |
2 |
||
35 |
Z50B.6A-20 |
1 |
制动盘 |
Тормозной диск |
2 |
||
36 |
B-Q020490-00007 |
1 |
垫圈16 |
Шайба |
24 |
||
37 |
B-G000930-00010 |
1 |
垫圈24 |
Шайба |
16 |
||
38 |
Z30.6-31 |
1 |
螺栓M24×1.5 |
Болт |
8 |
||
39 |
B-G061720-00011 |
1 |
螺母M24×2-10ZnD |
Гайка |
4 |
||
40 |
B-G061700-00023 |
1 |
螺母M24×2-10ZnD |
Гайка |
4 |
||
41 |
B-G000930-00010 |
1 |
垫圈24 |
Шайба |
16 |
||
42 |
B-G00097B-00014 |
1 |
垫圈24 |
Шайба |
8 |
||
43 |
B-J010000-00011 |
1 |
螺塞M27×2 |
Пробка |
4 |
||
44 |
B-J009820-00008 |
1 |
垫圈27 |
Шайба |
4 |
||
45 |
B-G057830-00060 |
1 |
螺栓M14×40 ZnD |
Болт |
16 |
||
46 |
B-G000930-00005 |
1 |
垫圈14 |
Шайба |
16 |
||
47 |
B-G001190-00005 |
1 |
销A12×35 |
Штифт |
2 |
YZ16.8 后桥
Задний мост
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
48 |
YZ14.8-1 |
1 |
后桥壳 |
Футляр заднего моста |
1 |
||
49 |
B-G008270-00004 |
1 |
钉2×5 |
Гвоздь |
4 |
||
50 |
YZ16.8-1 |
1 |
标牌 |
Марка |
1 |
||
51 |
W-03-00023 |
1 |
通气塞 |
Вентиляционная пробка |
1 |
||
52 |
B-G057820-00129 |
1 |
螺栓M24×2×120-10.9ZnD |
Болт |
4 |
||
53 |
B-G057830-00118 |
1 |
螺栓M24×2×70-10.9ZnD |
Болт |
4 |
||
54 |
Z50B.8-3 |
1 |
变速器 |
Трансмиссия |
2 |
||
55 |
B-G001190-00008 |
1 |
销A16×50 |
Штифт |
2 |
||
56 |
B-Q020490-00011 |
1 |
垫圈20 |
Шайба |
22 |
||
57 |
Z50B.8-4 |
1 |
轮边支承轴 |
опорный подшипник обода |
2 |
||
58 |
Z50B.6-25 |
1 |
变速器 |
Трансмиссия |
1 |
||

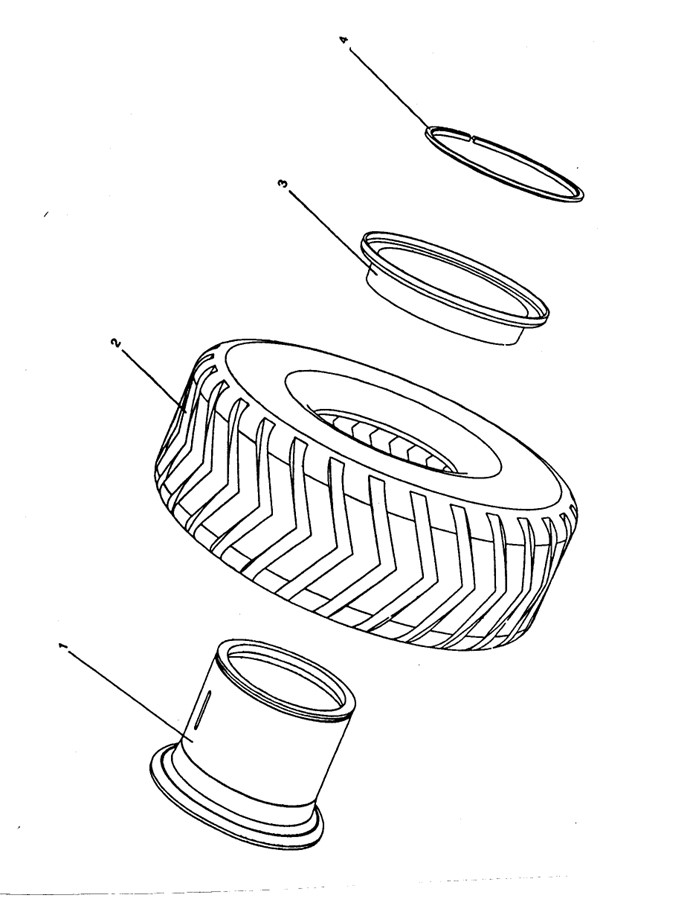

YZ16.8.1 轮胎轮辋总成
обод колеса в сборе
YZ16.8.1 轮胎轮辋总成
обод колеса в сборе
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
1 |
YZ16.8.1-3 |
1 |
轮辋-轮辐组件 |
Корпус обода колеса – узел спицы |
2 |
||
2 |
W-14-00012 |
1 |
轮胎 |
Шина |
2 |
||
3 |
YZ16.8.1-3 |
1 |
挡圈 |
Упорная шайба |
2 |
||
4 |
YZ16.8.1-2 |
1 |
锁圈 |
Затворное кольцо |
2 |
||

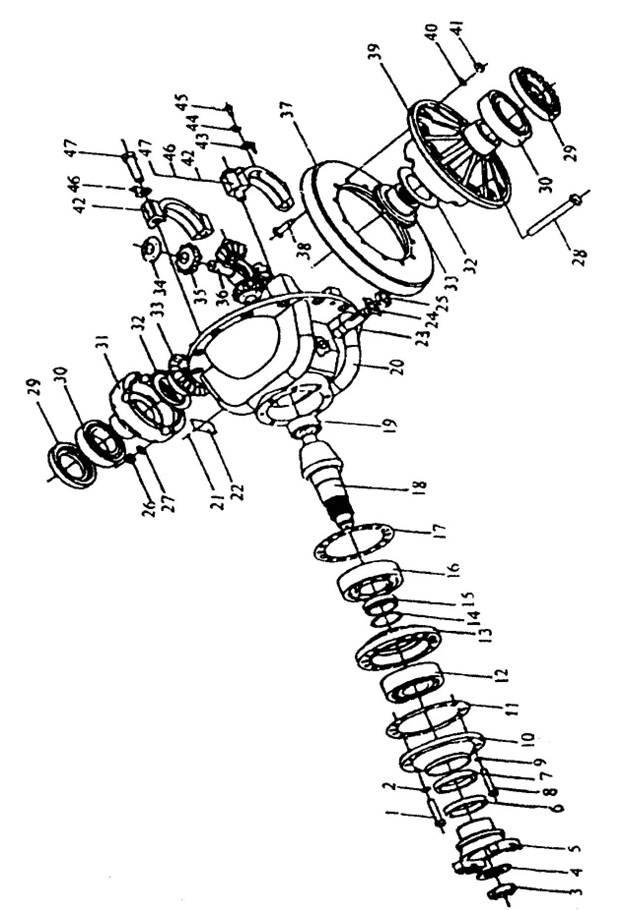

Z50B.8.1 后桥主传动
Ведущий привод заднего моста
Z50B.8.1 后桥主传动
Ведущий привод заднего моста
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
1 |
B-G057850-00015 |
1 |
螺栓M14×1.5×55-10.9ZnD |
Болт |
7 |
||
2 |
B-G008590-00003 |
1 |
垫圈14 |
Шайба |
7 |
||
3 |
Z50B.6.1-1 |
1 |
锁紧螺母 |
Контрагайка |
1 |
||
4 |
Z50B.6.1-2 |
1 |
垫圈 |
Шайба |
1 |
||
5 |
Z50B.8.1.1 |
1 |
输入法兰组件 |
часть фланца |
1 |
||
6 |
B-G09877A-00036 |
1 |
油封B80×100×12B |
консервация |
1 |
||
7 |
B-G09877A-00034 |
1 |
油封FB80×100×12B |
консервация |
1 |
||
8 |
B-G057850-00003 |
1 |
螺栓M12×1.5×55-10.9ZnD |
Болт |
1 |
||
9 |
B-G000930-00003 |
1 |
垫圈12 |
Шайба |
1 |
||
10 |
Z50B.6.1-24 |
1 |
端盖 |
торцовый щит |
1 |
||
11 |
Z50B.6.1-23 |
1 |
变速器 |
Трансмиссия |
1 |
||
12 |
B-G002970-00010 |
1 |
轴承31313 |
Подшипник |
1 |
||
13 |
Z50B.6.1-22 |
1 |
轴承座 |
Грундбукса |
1 |
||
14 |
Z50B.6.1-25 |
1 |
调整垫片 |
Регулировочная прокладка |
1 |
||
15 |
Z50B.6.1-20 |
1 |
轴承隔套 |
втулка подшипника |
1 |
||
16 |
B-G002970-00011 |
1 |
轴承31314 |
Подшипник |
1 |
||
17 |
Z50B.6.1-21 |
1 |
调整垫片 |
Регулировочная прокладка |
1 |
||
18 |
Z50B.8.1-2 |
1 |
主动螺旋齿轮(左) |
Ведущая спиральная шестерня |
1 |
||
19 |
B-G002830-00004 |
1 |
轴承NUP2307E |
Подшипник |
1 |
||
20 |
Z50B.6.1-3 |
1 |
托架 |
Кронштейн |
1 |
||
23 |
Z50B.6.1.2 |
1 |
止推螺栓 |
Упорный болт |
1 |
||
24 |
Z50B.6.1-4 |
1 |
锁紧片 |
Контровая пластинка |
1 |
||
25 |
B-G061730-00014 |
1 |
螺母M27×2 |
Гайка |
1 |
||
26 |
B-G008890-00006 |
1 |
螺母M16×1.5 |
Гайка |
8 |
||
27 |
B-G008480-00005 |
1 |
垫圈16 |
Шайба |
8 |
||
28 |
Z50B.6.1-13 |
1 |
螺栓 |
Болт |
8 |
||
29 |
Z50B.6.1-5 |
1 |
差速器螺母 |
Гайка дифференциального механизма |
2 |
||
30 |
B-G002970-00021 |
1 |
轴承32216 |
Подшипник |
2 |
||
31 |
Z50B.6.1-12 |
1 |
差速器半壳 |
Полукорпус дифференциала |
1 |
||
32 |
Z50B.6.1-17 |
1 |
半轴齿轮垫片 |
Шайба |
2 |
||
33 |
Z50B.6.1-15A |
1 |
半轴齿轮 |
Шестерня полуоси |
2 |
||
34 |
Z50B.6.1-11 |
1 |
锥齿轮垫片 |
Прокладка конической шестерни |
4 |
||
35 |
Z50B.6.1-10A |
1 |
锥齿轮 |
Коническая шестерня |
4 |
||
36 |
Z50B.6.1-16 |
1 |
十字轴 |
Перекрестная ось |
1 |
||
37 |
Z50B.8.1-1 |
1 |
从动螺旋伞齿轮 |
Ведомая гипоидная шестерня |
1 |
