SINOMACH CHANGLIN YZ16-7 road roller parts catalog 05

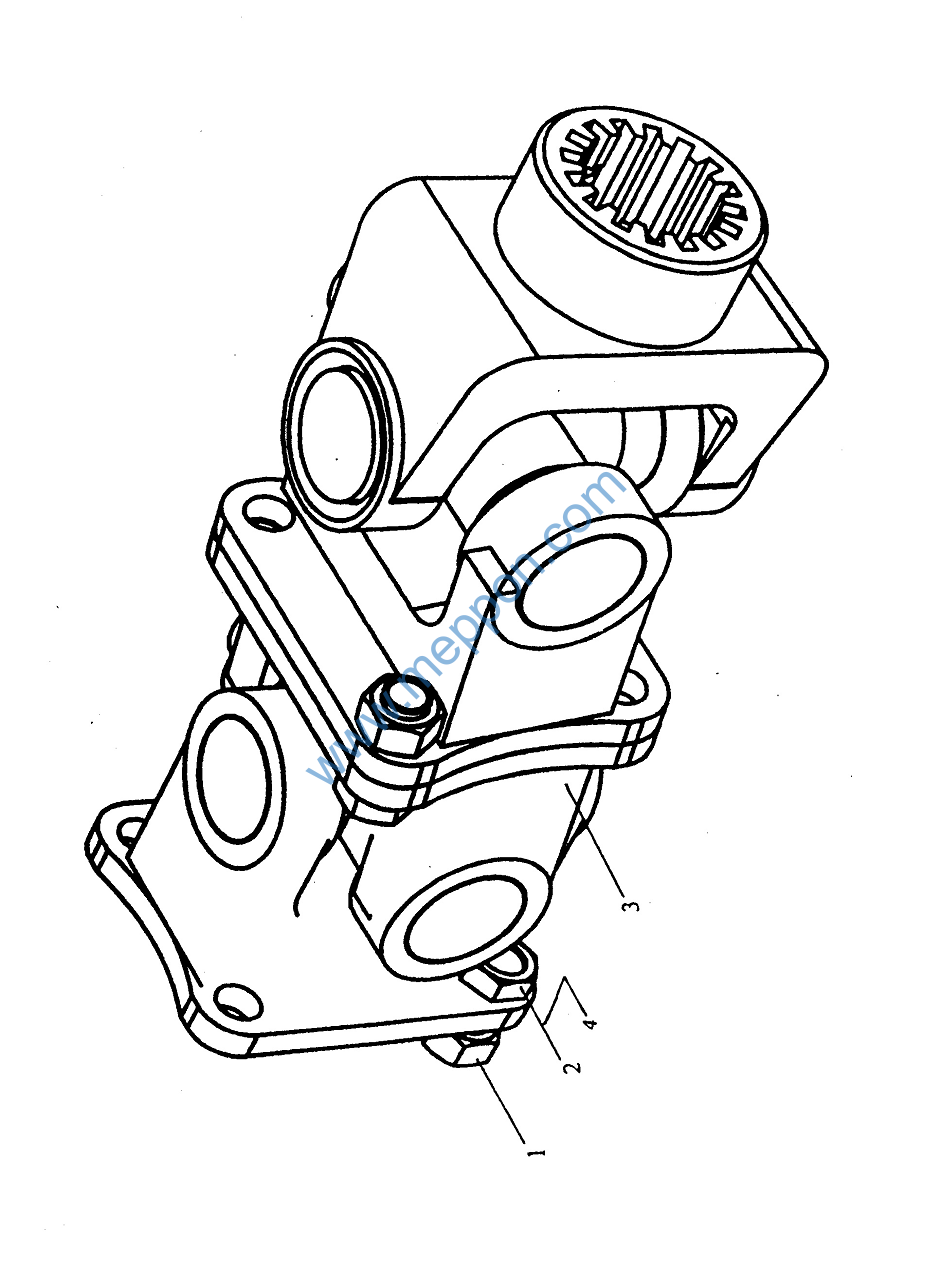

YZ16.4E 变速箱操纵
Управляющая система коробки передач
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
1 |
YZ16.4C.3 |
1 |
手柄 |
рукоятка |
1 |
||
2 |
GB/T6172-1986 |
1 |
螺母M12ZnD |
Гайка |
1 |
||
3 |
YZ16.4E.1 |
1 |
操纵杆 |
Рычаг управления |
1 |
||
4 |
GB/T882-1986 |
1 |
销轴B10×40 |
осеп |
2 |
||
5 |
GB/T97.2-1985 |
1 |
垫圈10 ZnD |
Шайба |
4 |
||
6 |
BG/T1153-1989 |
1 |
油杯45º M10×1 |
Масленка |
1 |
||
7 |
GB/T894.1-1986 |
1 |
挡圈50 |
Упорная шайба |
1 |
||
8 |
BG/T91-1986 |
1 |
销2.5×16 |
Штифт |
2 |
||
9 |
YZ16.4C.2 |
1 |
换挡座 |
станина для изменения ступени |
1 |
||
10 |
GB/T6172-1986 |
1 |
螺母M16 ZnD |
Гайка |
4 |
||
11 |
GB/T6170-1986 |
1 |
螺母M16 ZnD |
Гайка |
4 |
||
12 |
GB/T93-1987 |
1 |
垫圈16 |
Шайба |
4 |
||
13 |
GB/T97.2-1985 |
1 |
垫圈16 ZnD |
Шайба |
4 |
||
14 |
GB/T5782-1986 |
1 |
螺栓M16×70 ZnD |
Болт |
4 |
||
15 |
BJ10.003 107 |
1 |
变速器 |
Трансмиссия |
1 |
||
YZ16.5B 主传动轴
Ведущий приводной вал
YZ16.5B 主传动轴
Ведущий приводной вал
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
1 |
B-G008890-00005 |
螺母M14×1.5 ZnD |
Гайка |
4 |
|||
2 |
B-G05786-00019 |
螺栓M14×1.5×45 ZnD |
Болт |
4 |
|||
3 |
YZ16.5B.1 |
主传动轴 |
Ведущий приводной вал |
1 |
|||
4 |
B-G00097B-00006 |
垫圈14 ZnD |
Шайба |
4 |
|||

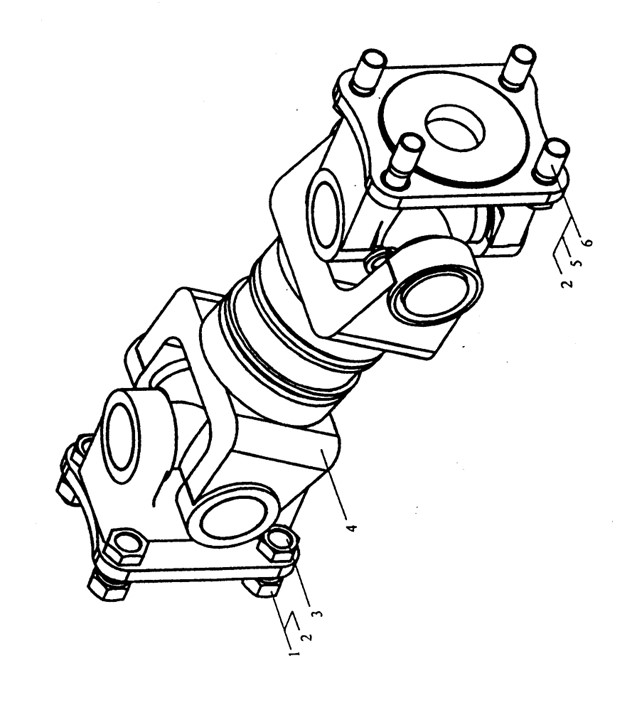

YZ16.7 后传动轴
Задний приводный вал
YZ16.7 后传动轴
Задний приводный вал
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
1 |
B-G008890-00005 |
1 |
螺母M14×1.5 ZnD |
Гайка |
8 |
||
2 |
B-G00097B-00006 |
1 |
垫圈14 ZnD |
Шайба |
8 |
||
3 |
B-G05786-00019 |
1 |
螺栓M14×1.5×45 ZnD |
Болт |
8 |
||
4 |
YZ16.7.1 |
1 |
后传动轴 |
Задний приводный вал |
1 |
||
5 |
B-G000930-00005 |
1 |
垫圈14 |
Шайба |
8 |
||
6 |
B-G057860-00016 |
1 |
螺栓M14×1.5×40 ZnD |
Болт |
8 |
||

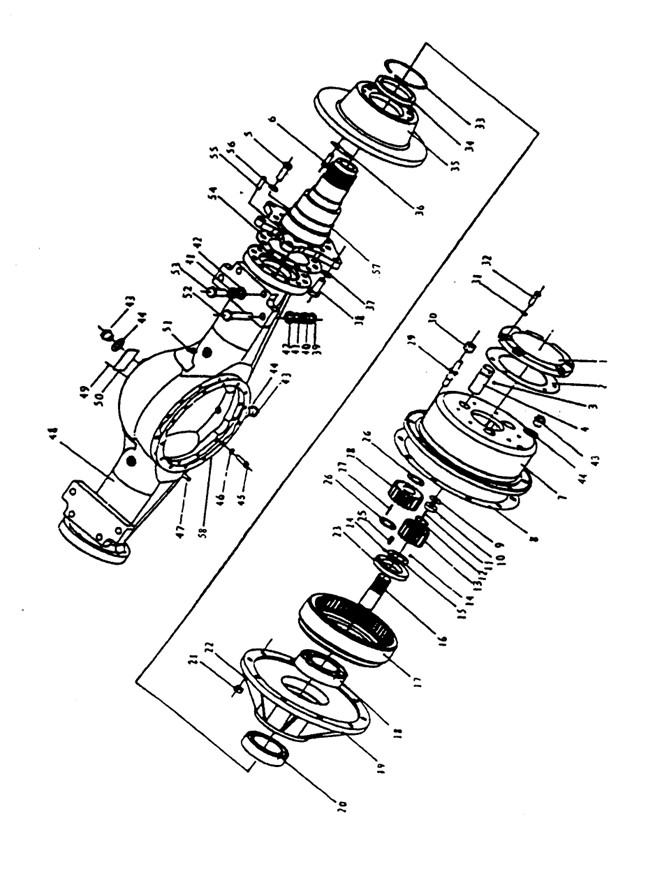

YZ16.8 后桥
Задний мост
