SINOMACH CHANGLIN YZ16-7 road roller parts catalog 04
YZ16.2 分动箱(2)
силовой ящик(2)
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
1 |
B-G057830-00143 |
螺栓M8×25ZnD |
Болт |
4 |
|||
2 |
B-G000930-00017 |
垫圈8 |
Шайба |
4 |
|||
3 |
YZ12.2-23 |
轴承盖 |
Крышка подшипника |
1 |
|||
4 |
YZ12.2-22 |
纸垫 |
Бумажная прокладка |
1 |
|||
5 |
YZ12.2-51 |
螺母M20×1.5 |
Гайка |
1 |
|||
6 |
B-G000910-00043 |
销4×36ZnD |
Штифт |
1 |
|||
7 |
YZ12.2-27 |
垫圈 |
Шайба |
1 |
|||
8 |
B-G003050-00002 |
止动环90 |
стопорный буртик |
1 |
|||
9 |
W-03-00053 |
轴承6308N |
Подшипник |
1 |
|||
10 |
YZ12.2-25 |
轴套 |
Гильза |
1 |
|||
11 |
YZ12.2-28 |
齿轮 |
шестерня |
1 |
|||
12 |
YZ12.2-19 |
轴套 |
Гильза |
1 |
|||
13 |
YZ12.2-18 |
齿轮 |
шестерня |
1 |
|||
14 |
B-G00894A-00017 |
挡圈50 |
Упорная шайба |
2 |
|||
15 |
B-J035880-00001 |
轴承NAV4004 |
Подшипник |
1 |
|||
16 |
B-G00894A-00009 |
挡圈20 |
Упорная шайба |
1 |
|||
17 |
YZ12.2-26 |
轴 |
Вал |
1 |
|||
18 |
YZ16.2-2 |
输入轴 |
вводный ось |
1 |
|||
19 |
W-03-00056 |
轴承6310N |
Подшипник |
1 |
|||
20 |
B-G003050-00001 |
止动环110 |
стопорный буртик |
1 |
|||
21 |
B-G09877A-00021 |
油封FB45×70×12B |
консервация |
1 |
|||
22 |
YZ16.2-3 |
输入轴前盖 |
передняя крышка вводной оси |
1 |
|||
23 |
B-G00032A-00002 |
螺栓M10×25ZnD |
Болт |
4 |
|||
24 |
YZ16.2-8 |
纸垫 |
Бумажная прокладка |
1 |
|||
YZ16.2 分动箱(3)
силовой ящик(3)
YZ16.2 分动箱(3)
силовой ящик(3)
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
1 |
B-G057830-00143 |
1 |
螺栓M8×25 |
Болт |
4 |
||
2 |
B-G000930-00017 |
1 |
垫圈8 |
Шайба |
4 |
||
3 |
YZ16.2-4 |
1 |
轴承盖 |
Крышка подшипника |
1 |
||
4 |
YZ12.2-22 |
1 |
纸垫 |
Бумажная прокладка |
1 |
||
5 |
B-G00894A-00014 |
1 |
挡圈40 |
Упорная шайба |
2 |
||
6 |
B-G002830-00011 |
1 |
轴承NJ308E |
Подшипник |
2 |
||
7 |
YZ16.2-10 |
1 |
轴 |
Вал |
1 |
||
8 |
YZ12.2-32 |
1 |
轴套 |
Гильза |
1 |
||
9 |
YZ12.2-33 |
1 |
轴套 |
Гильза |
2 |
||
10 |
YZ12.2-29 |
1 |
齿轮 |
шестерня |
1 |
||
11 |
YZ12.2-34 |
1 |
齿轮 |
шестерня |
1 |
||
12 |
YZ12.2-39 |
1 |
换向齿套 |
переключательная муфта |
1 |
||
13 |
YZ12.2-40 |
1 |
齿轮 |
шестерня |
1 |
||
14 |
YZ20J.2-3 |
1 |
轴套 |
Гильза |
1 |
||
15 |
YZ16.2-5 |
1 |
齿轮 |
шестерня |
1 |
||
YZ16.2 分动箱(4)
силовой ящик(4)
YZ20J.2 分动箱(4)
силовой ящик(4)
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
1 |
B-G057830-00143 |
1 |
螺栓M8×25 |
Болт |
4 |
||
2 |
B-G000930-00017 |
1 |
垫圈8 |
Шайба |
4 |
||
3 |
YZ12.2-36 |
1 |
轴承盖 |
Крышка подшипника |
1 |
||
4 |
YZ12.2-48 |
1 |
纸垫 |
Бумажная прокладка |
1 |
||
5 |
YZ12.2-49 |
1 |
轴套 |
Гильза |
1 |
||
6 |
B-G09877A-00031 |
1 |
油封FB65×90×12B |
консервация |
1 |
||
7 |
B-G00894A-00017 |
1 |
挡圈50 |
Упорная шайба |
1 |
||
8 |
YZ12.2-47 |
1 |
轴套 |
Гильза |
1 |
||
9 |
B-Q020710-00084 |
1 |
O形圈60×5.7 |
О-образное кольцо |
1 |
||
10 |
W-03-00055 |
1 |
轴承6310 |
Подшипник |
1 |
||
11 |
YZ12.2-38 |
1 |
齿轮 |
шестерня |
1 |
||
12 |
YZ12.2-35 |
1 |
输出轴 |
выходной вал |
1 |
||
13 |
W-03-00054 |
1 |
轴承6207 |
Подшипник |
1 |
||

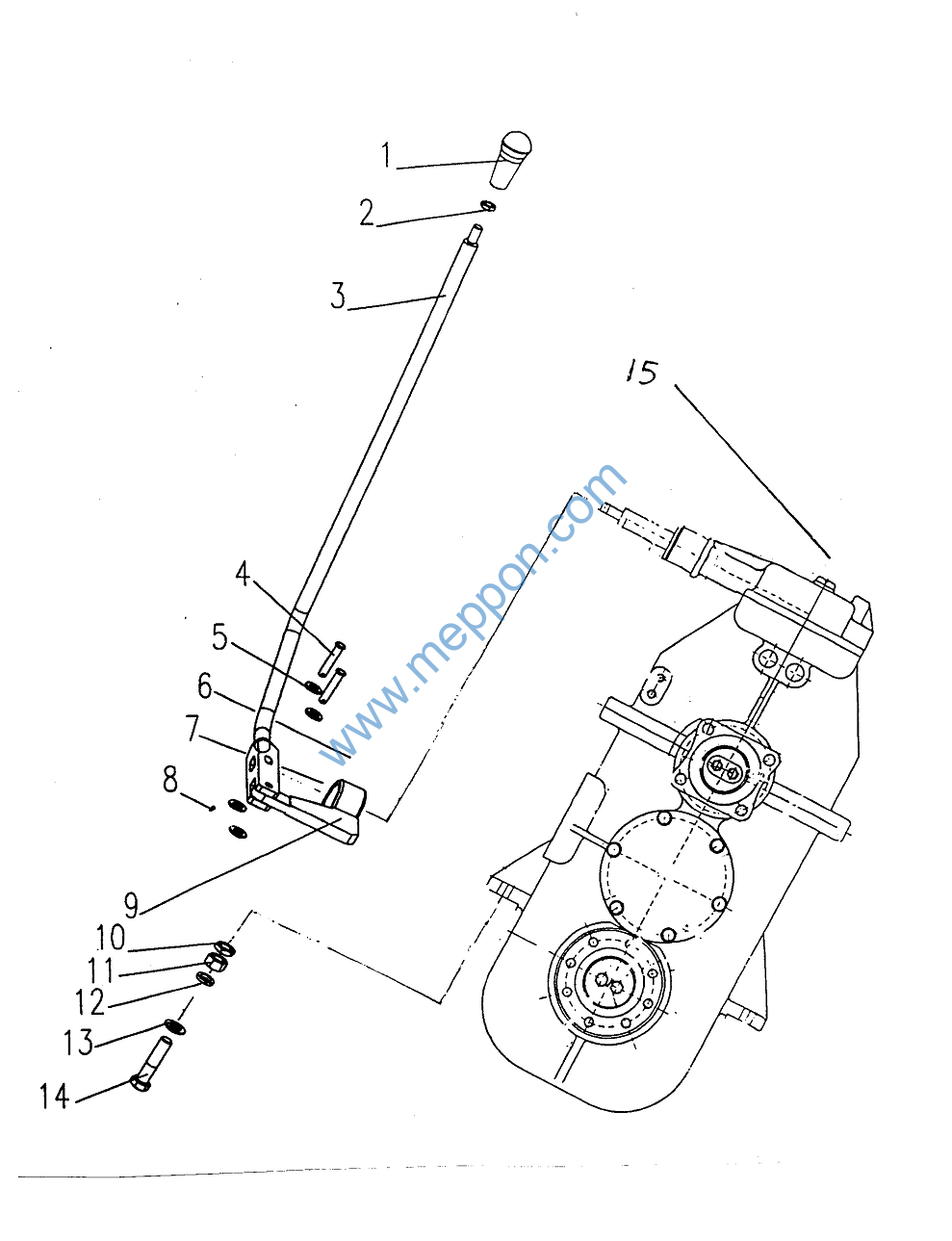

YZ16.4E 变速箱操纵
Управляющая система коробки передач
