SINOMACH CHANGLIN YZ16-7 road roller parts catalog 03
YZ18J.1F.1 柴油箱总成
Дизельный бак в сборе
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
1 |
YZ16.1E.1.2 |
1 |
盖 |
крышка |
1 |
||
2 |
YZ16.1E.1-1 |
1 |
垫 |
прокладка |
1 |
||
3 |
YZ18J.1E.1-1 |
1 |
支座 |
Опорное основание |
1 |
||
4 |
YZ18J.1E.1-2 |
1 |
螺杆 |
болт |
1 |
||
5 |
YZ18J.1E.1-3 |
1 |
橡皮垫 |
Резинная прокладка |
2 |
||
6 |
B-G000930-00003 |
1 |
垫圈12 |
Шайба |
5 |
||
7 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Шайба |
5 |
||
8 |
Z50B.1-14 |
1 |
螺塞 |
Болт |
2 |
||
9 |
B-J07757B-00001 |
1 |
O形圈S10(26501600) |
О-образное кольцо |
2 |
||
10 |
YZ18J.1E.1-5 |
1 |
连接盘 |
Соединительный диск |
2 |
||
11 |
B-G057830-00143 |
1 |
螺栓M8x25 ZnD |
Болт |
22 |
||
12 |
B-G000930-00017 |
1 |
垫圈8 |
Шайба |
22 |
||
13 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Шайба |
22 |
||
14 |
B-Q020710-00030 |
1 |
O形圈200×5.7 |
О-образное кольцо |
1 |
||
15 |
YZ18J.1E.1.2 |
1 |
吸油盖 |
Масловсасывающая крышка |
1 |
||
16 |
B-Q020710-00002 |
1 |
O形圈100×5.7 |
О-образное кольцо |
1 |
||
17 |
W-15-00086 |
1 |
液压空气滤清器|QUQ2.5-20×2 |
Гидравлический воздушный фильтр |
1 |
||
18 |
YZ18J.1E.1-6 |
1 |
盖 |
крышка |
1 |
||
19 |
B-Q020710-00040 |
1 |
O形圈24×2.4 |
О-образное кольцо |
2 |
||
20 |
B-Q020750-00180 |
1 |
胶管接头19I-720 |
Разъем резиновой трубы |
1 |
||
21 |
YZ18J.1F.1-1 |
1 |
板 |
плата |
1 |
||
22 |
B-G057830-00030 |
螺栓M12x30 ZnD |
Болт |
4 |
|||
23 |
YZ18J.1F.1.1 |
柴油箱 |
Дизельный бак |
1 |
|||
24 |
B-G057830-00121 |
螺栓M24x90 ZnD |
Болт |
10 |
|||
25 |
B-Q020490-00016 |
垫圈24ZnD |
Шайба |
10 |
|||
YZ16.1C.2 离合器操纵系统
система управления для ступени
YZ16.1C.2 离合器操纵系统
система управления для ступени
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
1 |
W-02-00035 |
1 |
单片离合器JCL380 |
однолистовой ступень |
1 |
||
2 |
B-G008980-00006 |
1 |
双头螺柱 M10×80ZnD |
двухзаходный болт |
12 |
||
3 |
B-G00097B-00002 |
1 |
垫圈 10 ZnD |
Шайба |
32 |
||
4 |
B-G000930-00001 |
1 |
垫圈 10 |
Шайба |
32 |
||
5 |
B-G061700-00003 |
1 |
螺母 M10 ZnD |
Гайка |
15 |
||
6 |
B-G000910-00037 |
1 |
销 4×20 ZnD |
Штифт |
42 |
||
7 |
B-G008820-00020 |
1 |
销轴 B12X35 |
осеп |
41 |
||
8 |
YZ16.1.2-1 |
1 |
推杆 |
толкатель |
1 |
||
9 |
1 |
离合器壳组件 |
запчасти ступени |
1 |
|||
10 |
B-G057830-00015 |
1 |
螺栓 M10X40 ZnD |
Болт |
12 |
||
11 |
B-J009990-00001 |
1 |
螺栓 M14X1.5X32 |
Болт |
1 |
||
12 |
B-J010020-00003 |
1 |
垫圈 14 |
Шайба |
2 |
||
13 |
YZ16.1.2.5 |
1 |
接头 |
Соединитель |
1 |
||
14 |
W-13-00032 |
1 |
气管DH/G18(L=750) |
Газовод |
1 |
||
15 |
B-Q020710-00016 |
1 |
O形圈14X2.4 |
О-образное кольцо |
2 |
||
16 |
B-G057830-00006 |
1 |
螺栓 M10X25 ZnD |
Болт |
6 |
||
17 |
YZ16.1.2.4 |
1 |
支架 |
Кронштейн |
1 |
||
18 |
W-02-00105 |
1 |
过渡管 |
переходная труба |
1 |
||
19 |
W-02-00049 |
1 |
离合器助力器总成 |
бустер ступени |
1 |
||
20 |
YZ16.1.2.3 |
1 |
支架 |
Кронштейн |
1 |
||
21 |
W-02-00050 |
1 |
离合器总泵总成 |
насос ступени |
1 |
||
22 |
YZ16.1.2.2 |
1 |
踏板总成 |
педаль |
1 |
||
23 |
B-G057830-00018 |
1 |
螺栓 M10X50 ZnD |
Болт |
1 |
||
24 |
B-G061720-00001 |
1 |
螺母 M10 ZnD |
Гайка |
1 |
||
25 |
B-G008820-00019 |
1 |
销轴 B12X28 |
осеп |
1 |
||
26 |
1 |
油杯 |
Масленка |
1 |
|||
27 |
YZ16.1.2-4 |
1 |
螺杆 |
болт |
1 |
||
28 |
B-G000930-00006 |
1 |
垫圈 16 |
Шайба |
1 |
||
29 |
B-G00097B-00008 |
1 |
垫圈 16 ZnD |
Шайба |
1 |
||
30 |
YZ16.1.2-3 |
1 |
尼龙套 |
Нейлоновый чехол |
2 |
||
31 |
YZ16.1.2-2 |
1 |
扭簧 |
пружина кручения |
1 |
||
32 |
B-G057830-00139 |
1 |
螺栓 M8X20 |
Болт |
3 |
||
33 |
B-G000930-00017 |
1 |
垫圈 8 |
Шайба |
3 |
||
34 |
B-G00097B-00023 |
1 |
垫圈 8 ZnD |
Шайба |
3 |
||
35 |
YZ16.1.2.1 |
1 |
支架 |
Кронштейн |
1 |
||
36 |
B-G061700-00036 |
1 |
螺母 M8 ZnD |
Гайка |
1 |
||
37 |
1 |
胶管Ф10X500 |
Резинная труба |
1 |
|||
38 |
B-J088700-00010 |
1 |
喉箍 d20 |
Хомут |
2 |
||
39 |
B-G057820-00023 |
1 |
螺栓 M10X70 ZnD |
Болт |
10 |
||
40 |
B-Q020490-00001 |
1 |
垫圈 10 ZnD |
Шайба |
1 |
||

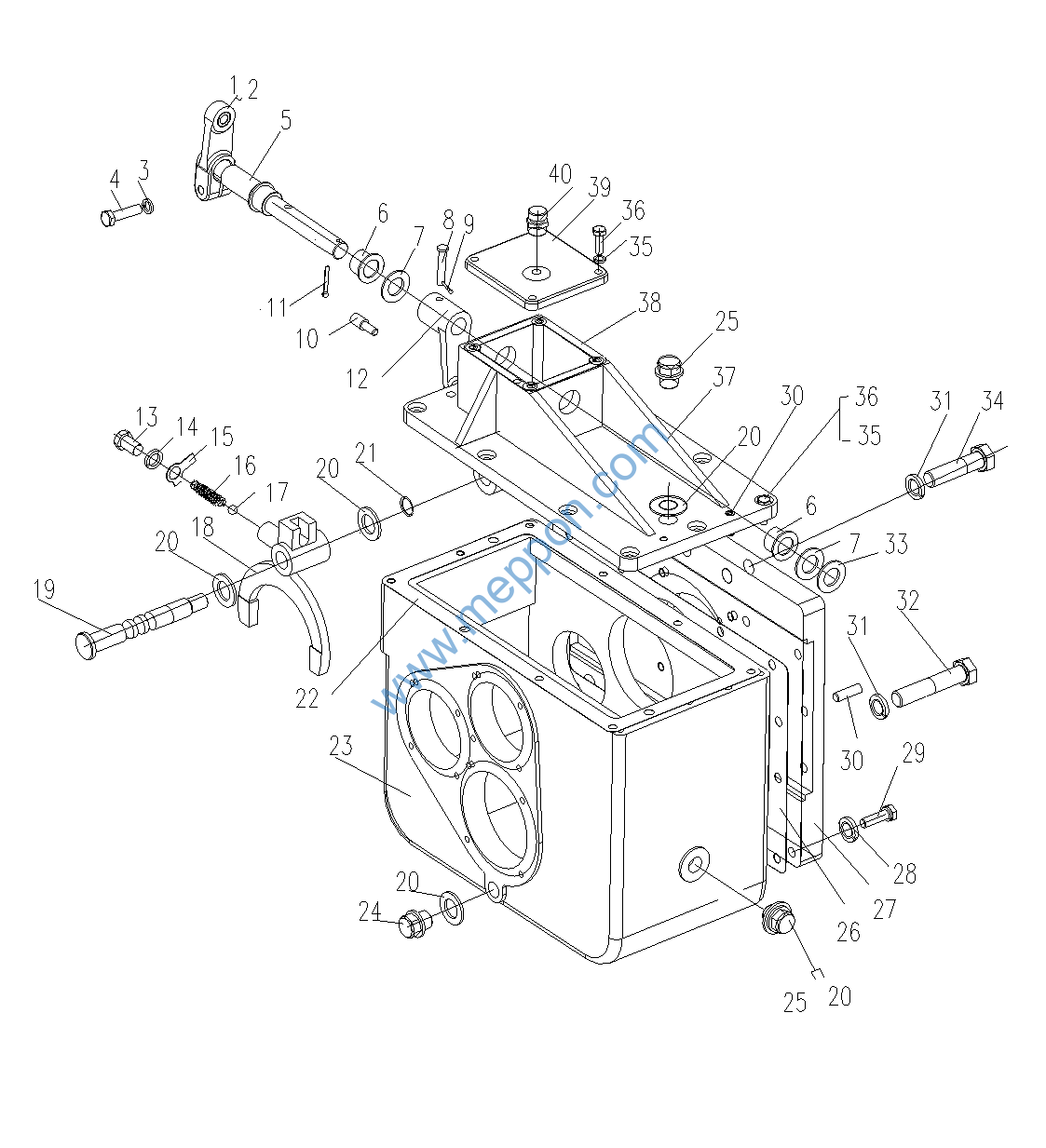

YZ16.2 分动箱(1)
силовой ящик(1)
YZ16.2 分动箱(1)
силовой ящик(1)
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
||
1 |
YZ12.2-1 |
轴套 |
втулка |
1 |
||||
2 |
YZ12.2-2 |
摇把 |
рукоятка |
1 |
||||
3 |
B-G00097A-00001 |
垫圈10 |
Шайба |
1 |
||||
4 |
B-G057810-00011 |
螺栓M10×40ZnD |
Болт |
1 |
||||
5 |
YZ16.2-9 |
换向轴 |
коммутационный ось |
1 |
||||
6 |
YZ12.2-8 |
轴套 |
втулка |
2 |
||||
7 |
B-Q020710-00029 |
O形圈20×2.4 |
О-образное кольцо |
2 |
||||
8 |
B-G008820-00048 |
销轴B8×42 |
осеп |
1 |
||||
9 |
B-G000910-00011 |
销2.5×16 |
Штифт |
1 |
||||
10 |
YZ12.2-6 |
销轴 |
осеп |
1 |
||||
11 |
B-G000910-00039 |
销4×26ZnD |
Штифт |
1 |
||||
12 |
YZ12.2-5 |
拨套 |
чехол |
1 |
||||
13 |
YZ12.2-50 |
螺塞M14×1.5 |
Пробка |
1 |
||||
14 |
B-G000930-00005 |
垫圈14 |
Шайба |
1 |
||||
15 |
B-G008550-00002 |
垫圈14 |
Шайба |
1 |
||||
16 |
YZ12.2-4 |
定位弹簧 |
локационная пружина |
1 |
||||
17 |
B-G003080-00001 |
钢球10 |
Шарик |
1 |
||||
18 |
YZ12.2-7 |
拨叉 |
Переводная вилка |
1 |
||||
19 |
YZ12.2-13A |
拨叉轴 |
ось арретира |
1 |
||||
20 |
B-J010020-00006 |
垫圈20 |
Шайба |
5 |
||||
21 |
B-G00894A-00009 |
挡圈20 |
Упорная шайба |
2 |
||||
22 23 |
YZ12.2-10 YZ16.2-4 |
箱盖纸垫 |
|
бумажная подстилка крышки для ящикиCase |
1 1 |
|||
24 |
YZ12.2.1 |
磁性油塞 |
Магнитный масляная пробка |
1 |
||||
25 |
B-J010000-00007 |
螺塞M20×1.5ZnD |
Пробка |
2 |
||||
26 |
YZ16.2-6 |
前盖纸垫 |
бумажная подстилка передней крышки |
1 |
||||
27 |
YZ16.2-7 |
分动箱前盖 |
передняя крышка силового ящика |
1 |
||||
28 |
B-G000930-00001 |
垫圈10 |
Шайба |
10 |
||||
29 |
B-G057830-00012 |
螺栓M10×35ZnD |
Болт |
10 |
||||
30 |
B-G001200-00002 |
销A10×26 |
Штифт |
4 |
||||
31 |
B-G000930-00007 |
垫圈18 |
Шайба |
7 |
||||
32 |
B-G057820-00185 |
螺栓M18×90ZnD |
Болт |
3 |
||||
33 |
B-G00097A-00008 |
垫圈20ZnD |
Шайба |
1 |
||||
34 |
B-G057820-00184 |
螺栓M18×70ZnD |
Болт |
4 |
||||
35 |
B-G000930-00017 |
垫圈8 |
Шайба |
26 |
||||
36 |
B-G057830-00143 |
螺栓M8×25ZnD |
Болт |
26 |
||||
37 |
YZ16.2-1 |
分动箱盖 |
крышка силового ящика |
1 |
||||
38 |
YZ12.2-12 |
垫片 |
Шайба |
1 |
||||
39 |
YZ12.2-11 |
顶盖 |
верхняя крышка |
1 |
||||
40 |
W-03-00023 |
透气塞 |
Воздухопроницаемая заделка |
1 |
||||

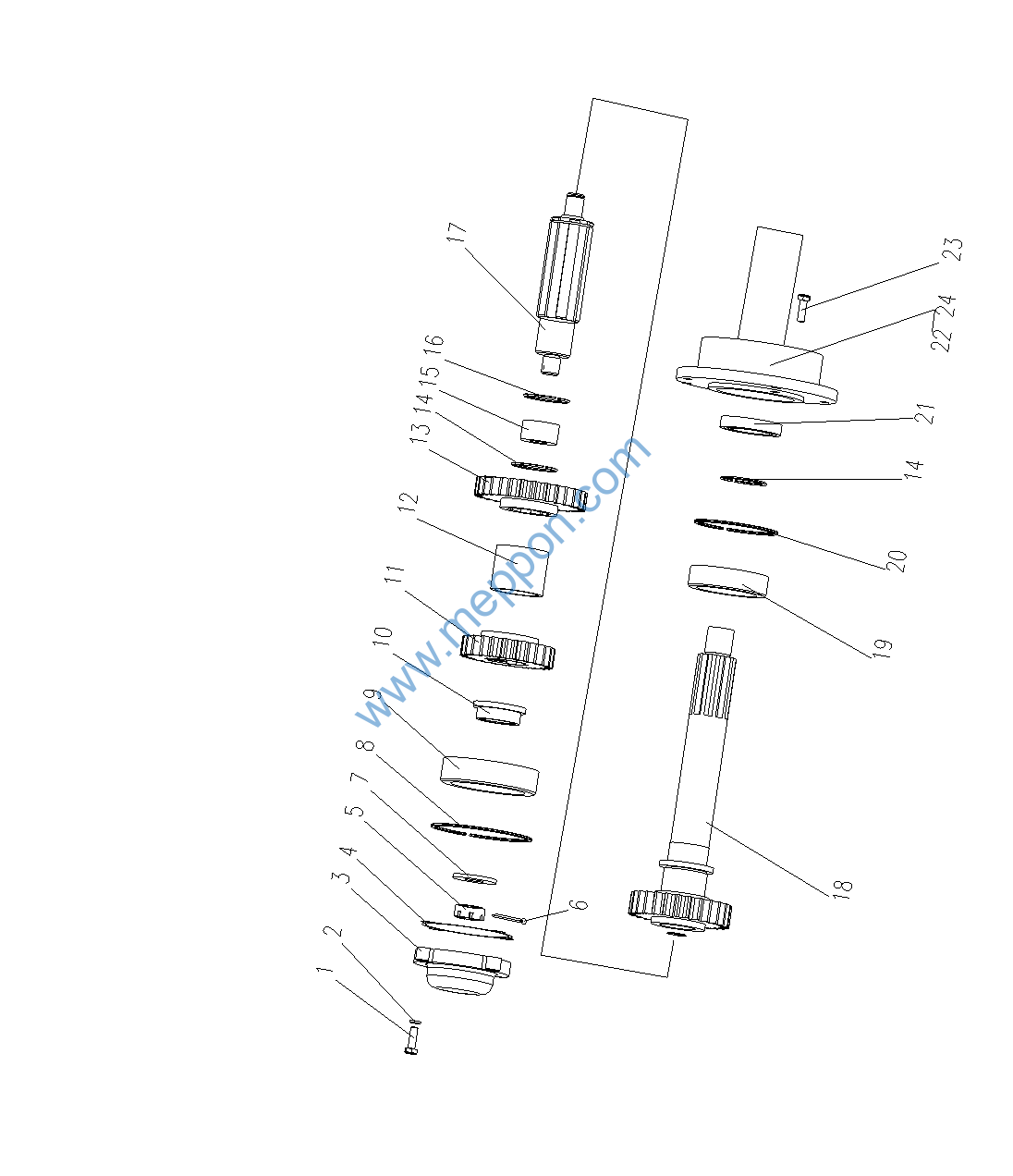

YZ16.2 分动箱(2)
силовой ящик(2)
