SINOMACH CHANGLIN YZ16-7 road roller parts catalog 02
YZ16.11D |
停车制动系统………………………………………… Стояночная тормозная система |
41 |
YZ16.12F |
车架总成(1)………………………………………… Шасси в сборе(1) |
44 |
YZ16.13F |
振动轮………………………………………………… Вибрационное колесо |
47 |
YZ16.14F |
工作液压系统………………………………………… Рабочая гидросистема |
51 |
YYZ20J.14.3 |
液压油箱……………………………………………… Гидробак |
54 |
YZ16.15B |
操纵系统……………………………………………… Управляющая система |
56 |
YZ18J.16 |
驾驶室(1)…………………………………………… водительный кабинет(1) |
58 |
YZ18J.16 |
驾驶室(2)…………………………………………… водительный кабинет(2) |
61 |
YZ16.17E |
车身附件……………………………………………… Кузов и арматура |
64 |
YZ16.18E |
电气系统……………………………………………… Электросистема |
66 |
YZ18J.1F 发动机系统(一)
Система двигателя(1)

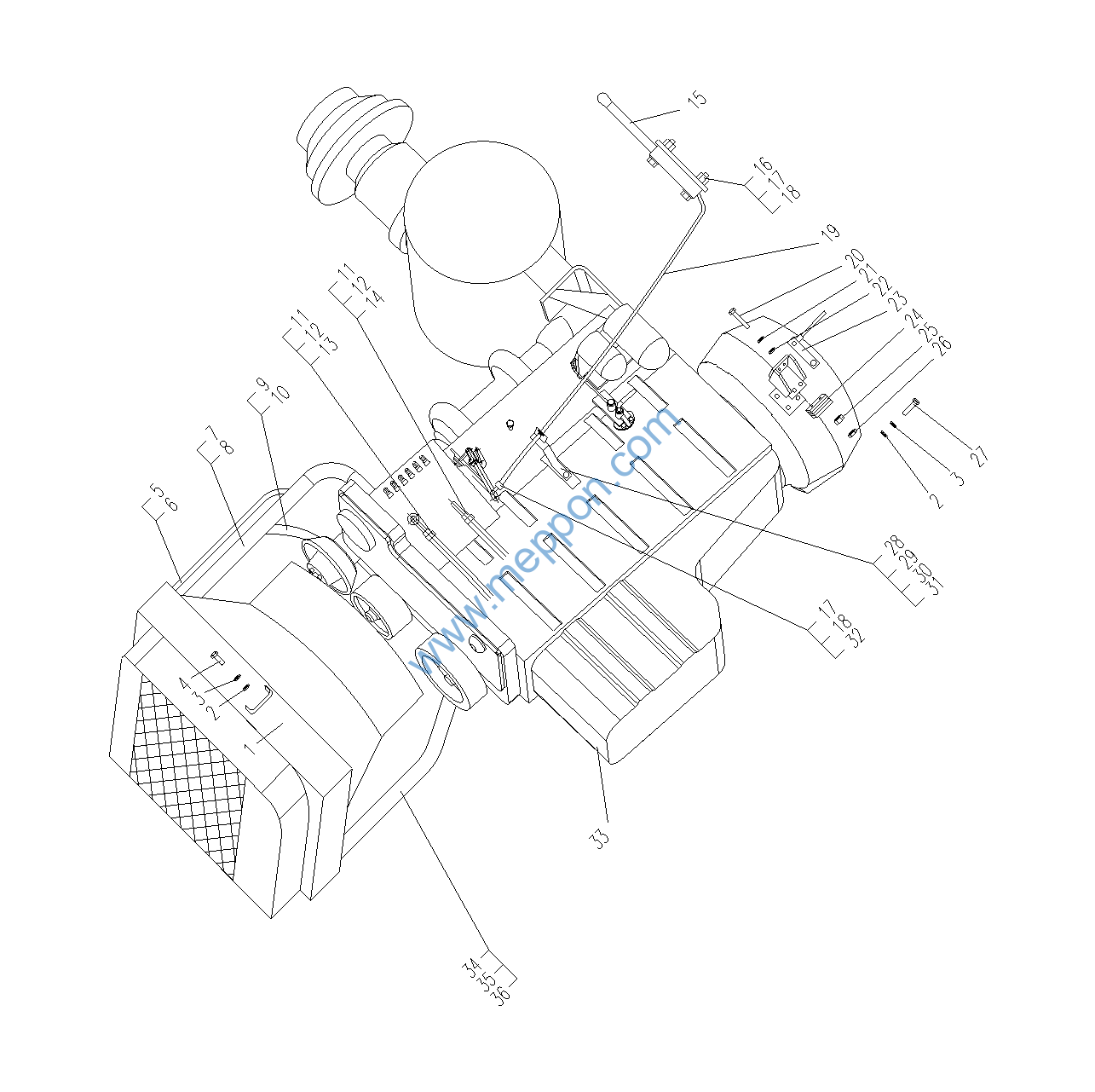

YZ16.1E 发动机系统(一)
Система двигателя(1)
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
1 |
W-08-00044 |
1 |
水箱散热器总成CLD67-000-15a |
Радиатор бака в сборе |
1 |
||
2 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Шайба |
16 |
||
3 |
B-G000930-00003 |
1 |
垫圈12 |
Шайба |
16 |
||
4 |
B-G057830-00037 |
1 |
螺栓M10x35ZnD |
Болт |
4 |
||
5 |
YZ18J.1E-2 |
1 |
胶管¢10×600 |
Резинная труба |
1 |
||
6 |
B-J088700-00007 |
1 |
喉箍d16 |
Хомут |
2 |
||
7 |
YZ18J.1E-3 |
1 |
柴油机出水胶管 |
Водоотводная труба дизеля |
1 |
||
8 |
B-J088700-00017 |
1 |
喉箍d60 |
Хомут |
2 |
||
9 |
YZ18J.1E-1 |
1 |
胶管¢20×1000 |
Резинная труба |
1 |
||
10 |
B-J088700-00014 |
1 |
喉箍d32 |
Хомут |
2 |
||
11 |
B-J010020-00003 |
1 |
垫圈14ZnD |
Шайба |
4 |
||
12 |
B-J009990-00001 |
1 |
铰接螺栓M14x1.5×32 |
Шарнирный болт |
2 |
||
13 |
1 |
柴油机回油管 |
Откачивающая труба дизеля |
1 |
|||
14 |
1 |
柴油机进油管 |
Маслоподводящая труба дизеля |
1 |
|||
15 |
W-02-00047 |
1 |
油门控制器LJ101 |
Дроссельный контроллер |
1 |
||
16 |
YZ12.1.2.1 |
1 |
支架 |
Кронштейн |
1 |
||
17 |
B-G061700-00036 |
1 |
螺母M8ZnD |
Гайка |
1 |
||
18 |
B-G00097B-00021 |
1 |
垫圈6ZnD |
Шайба |
3 |
||
19 |
YZ16.1.3.2 |
1 |
油门软轴 |
Мягкий вал акселератора |
1 |
||
20 |
B-G057850-00011 |
1 |
螺栓M14x1.5×120-10.9ZnD |
Болт |
8 |
||
21 |
B-G000930-00005 |
1 |
垫圈14 |
Шайба |
8 |
||
22 |
B-G00097B-00006 |
1 |
垫圈14ZnD |
Шайба |
8 |
||
23 |
YZ18J.1.2 |
1 |
离合器操纵系统 |
система управления для ступени |
1 |
||
24 |
Z50B.1.6 |
1 |
柴油机支承垫 |
опорная шайба дизеля |
4 |
||
25 26 |
B-G061710-00006 B-G061730-00005 |
1 |
螺母M14x1.5-10ZnDM14x1.5ZnD |
Гайка |
8 8 |
||
27 |
B-G057830-00041 |
1 |
螺栓M12x40ZnD |
Болт |
24 |
||
28 |
YZ16.1.3.1 |
1 |
油门支架 |
держатель газа |
1 |
||
29 |
B-G057830-00143 |
1 |
螺栓M8x25ZnD |
Болт |
5 |
||
30 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Шайба |
10 |
||
31 |
B-G000930-00017 |
1 |
垫圈8 |
Шайба |
2 |
||
32 |
Z30.1A.1 |
1 |
球铰接头 |
Шариковое шарнирное соединение |
1 |
||
33 |
W-02-00144 |
1 |
柴油机D6114ZG2B |
дизель |
1 |
||
34 |
YZ18J.1E-6 |
1 |
胶管¢51×120 |
Резинная труба |
1 |
||
35 |
B-J088700-00016 |
1 |
喉箍d50 |
Хомут |
2 |
||
36 |
1 |
柴油机进水管 |
Водоприемная труба двигателя |
1 |
|||

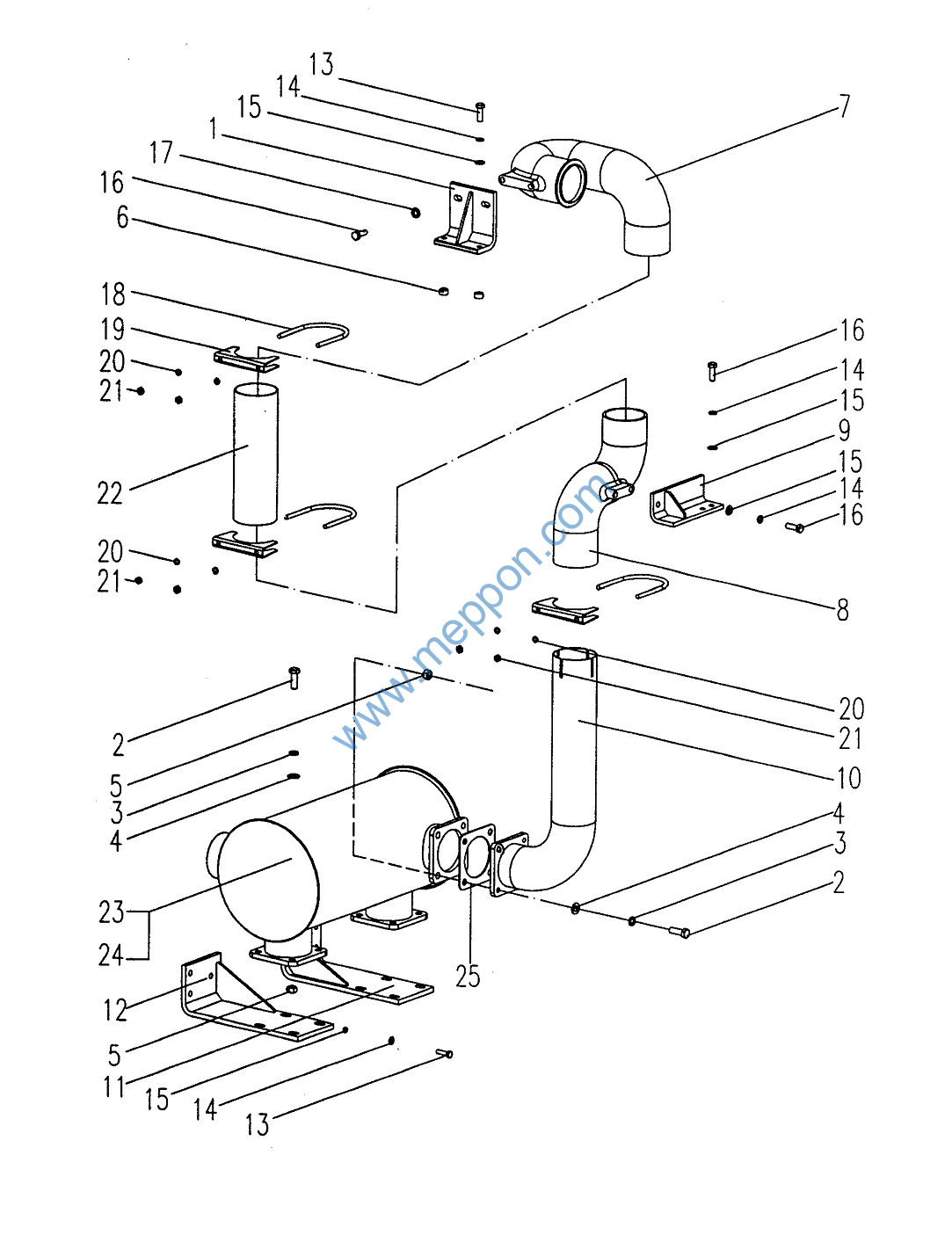

YZ16.1E 发动机系统(二)
Система двигателя(2)
YZ16.1E 发动机系统(二)
Система двигателя(2)
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
1 |
YZ18J.1E.7 |
1 |
支架 |
Кронштейн |
1 |
||
2 |
B-G057830-00041 |
1 |
螺栓M12x40ZnD |
Болт |
12 |
||
3 |
B-G000930-00003 |
1 |
垫圈12 |
Шайба |
12 |
||
4 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Шайба |
12 |
||
5 |
B-G061700-00007 |
1 |
螺母M12ZnD |
Гайка |
12 |
||
6 |
Z50B.1.9-1 |
1 |
轴套 |
Втулка |
2 |
||
7 |
YZ18J.1E-4 |
1 |
排气管 |
газоотвод |
1 |
||
8 |
YZ18J.1E-5 |
1 |
过渡管 |
переходная труба |
1 |
||
9 |
YZ18J.1E.2 |
1 |
支架 |
Кронштейн |
1 |
||
10 |
YZ18J.1E.3 |
1 |
接管 |
Штуцер |
1 |
||
11 |
YZ18J.1E.5 |
1 |
支架 |
Кронштейн |
1 |
||
12 |
YZ18J.1E.6 |
1 |
支架 |
Кронштейн |
1 |
||
13 |
B-G057830-00012 |
1 |
螺栓M10x35ZnD |
Болт |
8 |
||
14 |
B-G000930-00001 |
1 |
垫圈10 |
Шайба |
14 |
||
15 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Шайба |
14 |
||
16 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Болт |
6 |
||
17 |
B-Q020490-00001 |
1 |
垫圈10ZnD |
Шайба |
2 |
||
18 |
YZ18J.1E.4-1 |
1 |
U形夹 |
U-образный зажим |
3 |
||
19 |
YZ18J.1E.4-2 |
1 |
箍 |
Хомут |
3 |
||
20 |
B-G000930-00017 |
1 |
垫圈8 |
Шайба |
6 |
||
21 |
B-G061700-00036 |
1 |
螺母M8ZnD |
Гайка |
6 |
||
22 |
W-02-00091 |
1 |
膨胀节 |
Расширительный узел |
1 |
||
23 |
W-02-00092 |
1 |
消声器 |
шумоглушитель |
1 |
||
24 |
W-02-00093 |
1 |
排气尾管 |
Выхлопная хвостовая труба |
1 |
||
25 |
W-02-00061 |
1 |
消声器垫片 |
Прокладка глущителя |
1 |
||

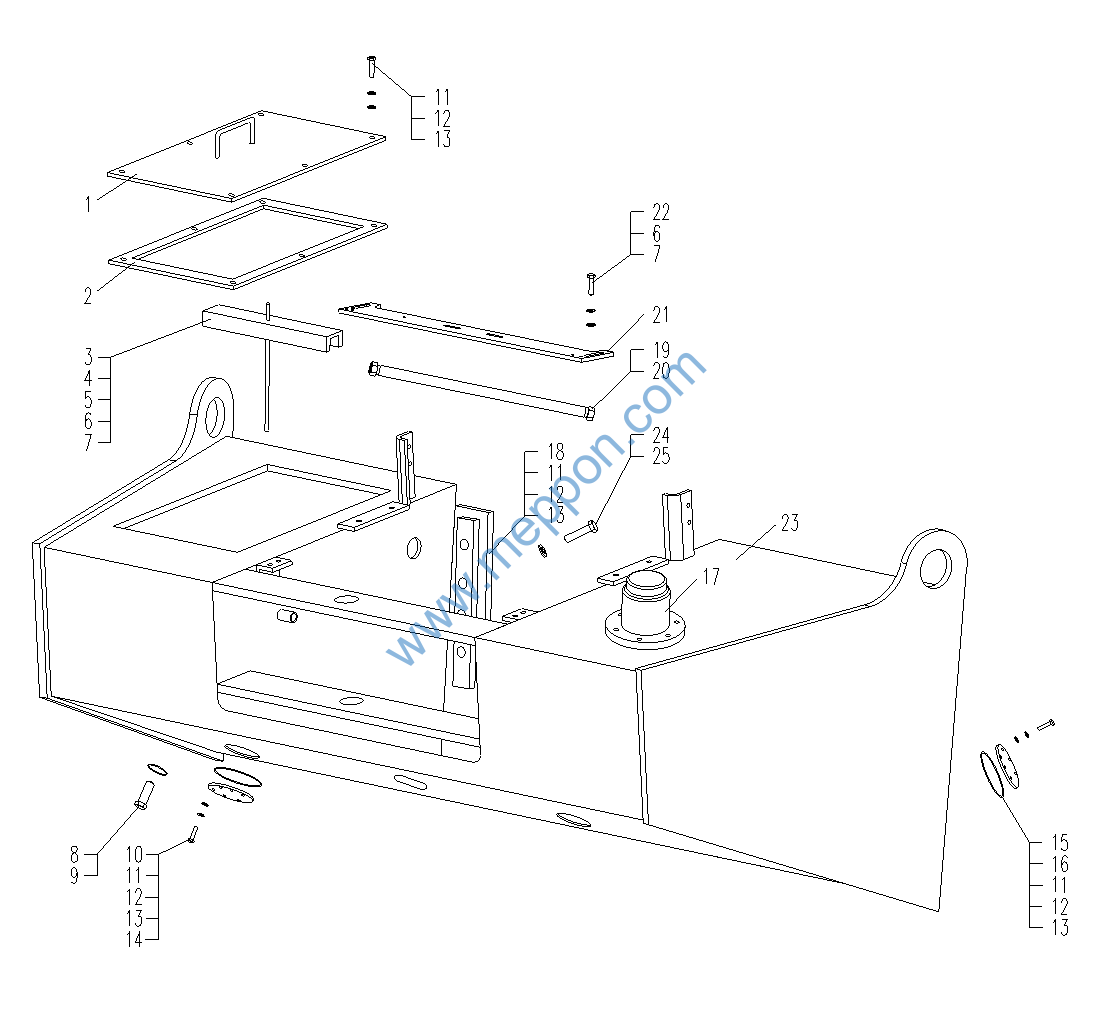

YZ18J.1F.1 柴油箱总成
Дизельный бак в сборе
