SINOMACH CHANGLIN YZ16-7 road roller parts catalog 11
YZ16.15B 换向操纵
переключательное управление
YZ16.15B 换向操纵
переключательное управление
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
1 |
B-G000910-00011 |
1 |
开口销 2.5×16 |
шплинт |
2 |
||
2 |
B-G00097B-00002 |
1 |
垫圈 10 |
Шайба |
4 |
||
3 |
YZ12.15-1 |
1 |
叉接头(一) |
Соединитель вилки |
1 |
||
4 |
B-G008820-00016 |
1 |
销轴B10×32 |
осеп |
1 |
||
5 |
YZ16.15B-1 |
1 |
螺杆 |
болт |
1 |
||
6 |
YZ12.15-5 |
1 |
叉接头(二) |
Соединитель вилки |
1 |
||
7 |
B-G008820-00015 |
1 |
销轴B10×30 |
осеп |
1 |
||
8 |
B-G000910-00012 |
1 |
开口销 2.5×24 |
шплинт |
2 |
||
9 |
B-G061810-00001 |
1 |
螺母M10 |
Гайка |
2 |
||
10 |
YZ12.15-10 |
1 |
倒车接触器支架 |
кронштейн зуммера заднего хода |
1 |
||
11 |
B-G057830-00003 |
1 |
螺栓M10×20 |
Болт |
2 |
||
12 |
B-G000930-00001 |
1 |
垫圈 10 |
Шайба |
6 |
||
13 |
B-G000950-00002 |
1 |
垫圈 10 |
Шайба |
2 |
||
14 |
YZ12.15-3 |
1 |
铜套 |
Медная втулка |
4 |
||
15 |
YZ12.15-4 |
1 |
垫圈 |
Шайба |
3 |
||
16 |
B-G00894A-00011 |
1 |
挡圈 25 |
Упорная шайба |
3 |
||
17 |
B-J07940B-00001 |
1 |
油杯 90°M10×1 |
Масленка |
2 |
||
18 |
YZ12.15-6 |
1 |
轴承座 |
Грундбукса |
1 |
||
19 |
B-G057830-00010 |
1 |
螺栓 M10×30 |
Болт |
4 |
||
20 |
YZ16.15B.1.1 |
1 |
转臂 |
переключательная рука |
1 |
||
21 |
B-G000280-00001 |
1 |
螺栓 M10×40 |
Болт |
2 |
||
22 |
YZ16.15.1.2 |
1 |
把手 |
Ручка |
1 |
||
23 |
B-G008890-00002 |
1 |
螺母M12 ZnD |
Гайка |
1 |
||
24 |
YZ12.15.5 |
1 |
手柄 |
рукоятка |
1 |
||

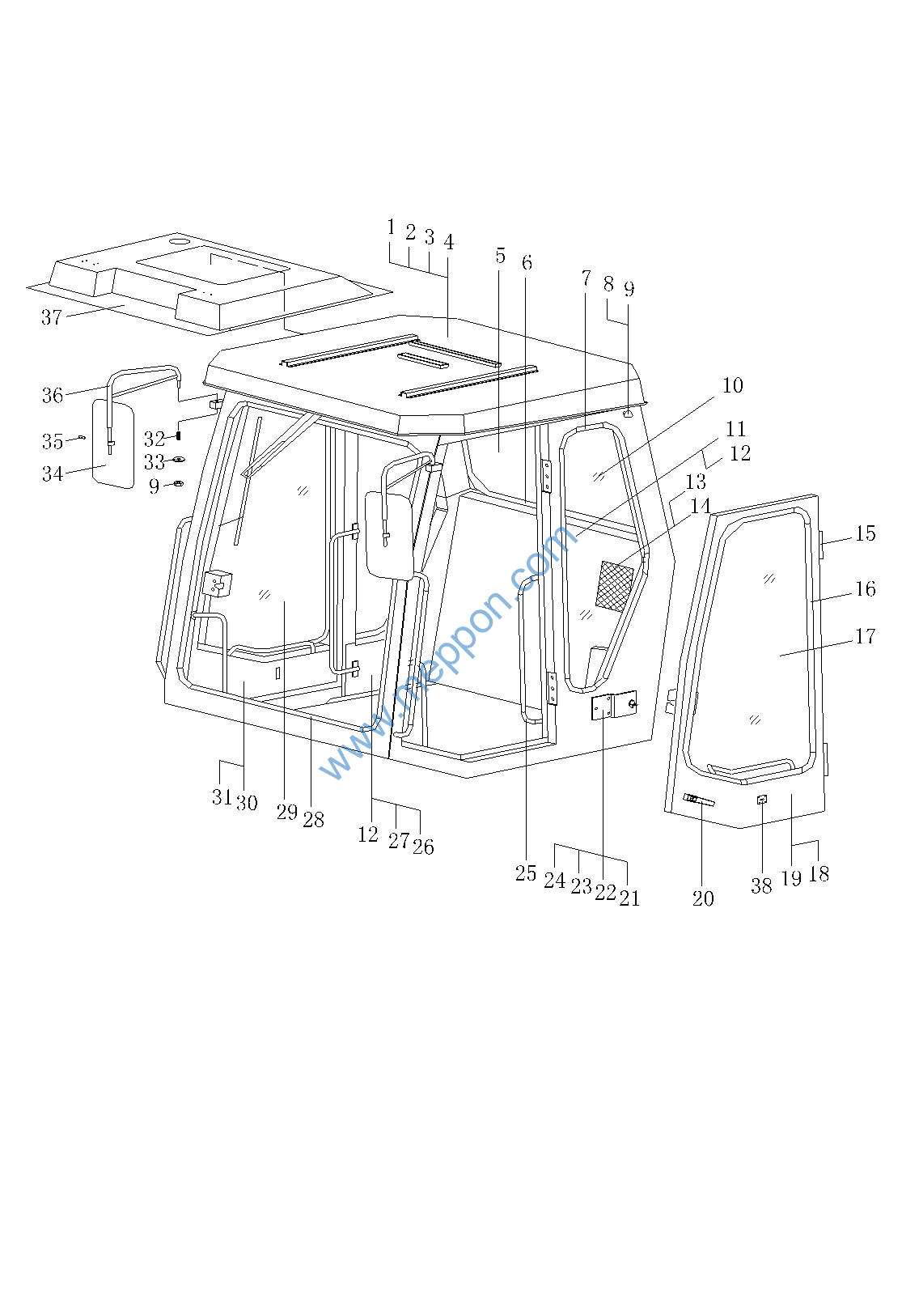

YZ18J.16 驾驶室( 一 )
водительный кабинет( 1 )
YZ18J.16 驾驶室( 一 )
водительный кабинет( 1 )
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
1 |
YZ18F.16B.4.3 |
1 |
驾驶室骨架 |
Каркас водительного кабинета |
1 |
||
2 |
B-G057830-00050 |
1 |
螺栓M12×65ZnD |
Болт |
3 |
||
3 |
B-G057830-00034 |
1 |
螺栓M12×30ZnD |
Болт |
12 |
||
4 |
B-Q020490-00003 |
1 |
垫圈12 ZnD |
Шайба |
15 |
||
5 |
YZ18F.16B.4-9 |
1 |
玻璃(后) |
Стекло(задний) |
1 |
||
6 |
YZ18F.16B.4-10 |
1 |
嵌条(后) |
Штапик(задний) |
1 |
||
7 |
YZ18F.16B.4-2 |
1 |
嵌条(侧) |
Штапик(боковая) |
2 |
||
8 |
190C.16E.2.9 |
1 |
缓冲器 |
амортизатор |
2 |
||
9 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Гайка |
2 |
||
10 |
YZ18F.16B.4-3 |
1 |
玻璃(侧) |
Стекло(боковая) |
2 |
||
11 |
YZ16.16B.6 |
1 |
后护板 |
задний щиток |
1 |
||
12 |
Z40E.16F.6 |
1 |
塑扣 |
пластмассовая застежка |
40 |
||
13 |
Z30.16.4E.18 |
1 |
袋 |
мешок |
1 |
||
14 |
B-G008180-00008 |
1 |
螺钉 M4×16ZnD |
Винт |
3 |
||
15 |
Z30.16.4E.2.5 |
1 |
铰链 |
петля |
4 |
||
16 |
YZ18F.16B.4.1-1 |
1 |
压条 |
вагонка |
2 |
||
17 |
YZ18F.16B.4.1-2 |
1 |
玻璃 |
стекло |
2 |
||
18 |
YZ18F.16B.4.1.1 |
1 |
左门框 |
рамка левой двери |
1 |
||
19 |
YZ18F.16B.4.1.3 |
1 |
左门护板 |
щиток левой двери |
1 |
||
20 |
NBS502 |
1 |
门锁 |
замок |
один на лево, один на право |
||
21 |
YZ18F.16B.4-1 |
1 |
板 |
плата |
2 |
||
22 |
B-G057830-00146 |
1 |
螺栓M8×30ZnD |
Болт |
6 |
||
23 |
B-G000930-00017 |
1 |
垫圈8 |
Шайба |
6 |
||
24 |
B-G00097B-00023 |
1 |
垫圈8 ZnD |
Шайба |
6 |
||
25 |
YZ18F.16B.4.3.12 |
1 |
扶手 |
подручник |
2 |
||
26 |
YZ18F.16B.4.8 |
1 |
左板 |
левая плата |
1 |
||
27 |
YZ18F.16B.4.9 |
1 |
右板 |
правая плата |
1 |
||
28 |
YZ18F.16B.4-7 |
1 |
嵌条(前) |
Штапик(переднее) |
1 |
||
29 |
YZ18F.16B.4-6 |
1 |
玻璃(前) |
Стекло(переднее) |
1 |
||
30 |
YZ18F.16B.4.2.1 |
1 |
右门框 |
рамка правой двери |
1 |
||
31 |
YZ18F.16B.4.2.3 |
1 |
右门护板 |
щиток правой двери |
1 |
||
32 |
YZ18F.16.4-10 |
1 |
弹簧 |
Пружина |
2 |
||
33 |
YZ18F.16.4-11 |
1 |
垫圈 |
Шайба |
2 |
||
34 |
W-09-00023 |
1 |
室外反光镜 |
отражательное стекло на открытом воздухе |
2 |
||
35 |
B-G000910-00006 |
1 |
销1.6×25 |
Штифт |
2 |
||
36 |
YZ18F.16.4.4 |
1 |
反光镜架 |
полка светоотражателя |
2 |
||
37 |
YZ20J.16E.4.2 |
1 |
顶板(配空调驾驶室) |
Потолочный лист(кабинка с кондиционером) |
1 |
||
38 |
NBS510 |
1 |
碰锁 |
французски замок |
2 |
||
YZ18J.16 驾驶室( 二 )
водительный кабинет( 2 )
YZ18J.16 驾驶室( 二 )
водительный кабинет( 2 )
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
1 |
B-G00097B-00023 |
1 |
螺栓M8×30ZnD |
Болт |
19 |
||
2 |
B-G057830-00139 |
1 |
垫圈8 |
Шайба |
13 |
||
3 |
B-G00097B-00023 |
1 |
垫圈8 ZnD |
Шайба |
26 |
||
4 |
YZ18J.16.3 |
1 |
仪表盒 |
коробка приборов |
1 |
||
5 |
B-G057830-00146 |
1 |
螺栓M8×30ZnD |
Болт |
4 |
||
6 |
YZ18J.16.2 |
1 |
仪表立柱 |
колонна приборов |
1 |
||
7 |
YZ18J.16B.4 |
1 |
右盖 |
правая крышка |
1 |
||
8 |
B-G057830-00037 |
1 |
螺栓M12×35ZnD |
Болт |
8 |
||
9 |
B-G000930-00003 |
1 |
垫圈12 |
Шайба |
8 |
||
10 |
B-G00097B-00004 |
1 |
垫圈12 ZnD |
Шайба |
8 |
||
11 |
YZ18J.16D.3 |
1 |
前盖 |
передняя крышка |
1 |
||
12 |
B-G061730-00021 |
1 |
螺母M14×1.5-10ZnD |
Гайка |
4 |
||
13 |
B-G061710-00006 |
1 |
螺母M14 ZnD |
Гайка |
4 |
||
14 |
B-G000930-00005 |
1 |
垫圈14 |
Шайба |
4 |
||
15 |
B-G00097B-00006 |
1 |
垫圈14 ZnD |
Шайба |
4 |
