SINOMACH CHANGLIN YZ16-7 road roller parts catalog 12
16 |
YZ18J.16E.1.1-1 |
1 |
板 |
плата |
2 |
||
17 |
B-G057830-00012 |
1 |
螺栓M10×35 ZnD |
Болт |
16 |
||
18 |
B-G00097B-00002 |
1 |
垫圈10 ZnD |
Шайба |
16 |
||
19 |
B-G000930-00001 |
1 |
垫圈10 |
Шайба |
16 |
||
20 |
B-G061700-00003 |
1 |
螺母M10 ZnD |
Гайка |
16 |
||
21 |
B-G057850-00011 |
1 |
螺栓M14×1.5 ×120-10.9ZnD |
Болт |
4 |
||
22 |
YZ18F.16-3 |
1 |
下垫片 |
нижняя шайба |
4 |
||
23 |
W-12-00013 |
1 |
减震器 |
амортизатор |
4 |
||
24 |
YZ18F.16-2 |
1 |
上垫片 |
верхняя шайба |
4 |
||
25 |
YZ18J.16B.3 |
1 |
左盖 |
левая крышка |
1 |
||
26 |
YZ18J.16D.1 |
1 |
底板架 |
кронштейн башмака |
1 |
||
27 |
YZ18J.16D-1 |
1 |
底板垫 |
прокладка башмака |
1 |
||
28 |
YZ18J.16-3 |
1 |
橡胶套 |
Резиновый кожух |
1 |
||
29 |
B-J088700-00012 |
1 |
喉箍d25 |
Хомут |
1 |
||
30 |
YZ18J.16-4 |
1 |
板 |
плата |
1 |
||
31 |
B-G00097B-00021 |
1 |
垫圈6 ZnD |
Шайба |
8 |
||
32 |
B-G057810-00046 |
1 |
螺栓M6×20 ZnD |
Болт |
8 |
||
33 |
YZ18F.16B-2 |
1 |
胶垫 |
резиновая прокладка |
1 |
||
34 |
YZ18J.16B.2 |
1 |
制动箱 |
тормозная коробка |
1 |
||
35 |
Z40E.16F.6 |
1 |
塑扣 |
пластмассовая застежка |
30 |
||
36 |
Z30.16.4-16 |
1 |
光线圈 |
Лучевое кольцо |
2 |
||
37 |
W-09-00045 |
1 |
座椅 |
Сидение |
1 |
||
38 |
B-G000700-00037 |
1 |
螺钉 M8×25 |
Винт |
4 |
||
39 |
YZ18J.16D.2 |
1 |
椅下支架 |
кронштейн под сиденьем |
2 |
||
YZ16.17E 车身及附件
узов и арматура
YZ16.17E 车身及附件
Кузов и арматура
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
1 |
YZ16.17E.1.2 |
1 |
前罩 |
Передний кожух |
1 |
||
2 |
YZ16.17E.1.1-4 |
1 |
右小门 |
Правая дверка |
1 |
||
3 |
YZ16.17E.1.1.1 |
1 |
铰链 |
петля |
1 |
||
4 |
YZ16.17E.1.3 |
1 |
铰链 |
петля |
2 |
||
5 |
B-Q020490-00001 |
1 |
垫圈10 |
Шайба |
20 |
||
6 |
B-G000930-00001 |
1 |
垫圈10 |
Шайба |
20 |
||
7 |
B-G057830-00010 |
1 |
螺栓M10×30ZnD |
Болт |
16 |
||
8 |
YZ20J.17E.1-1 |
1 |
板 |
плата |
1 |
||
9 |
B-G057830-00139 |
1 |
螺栓M8x20ZnD |
Болт |
14 |
||
10 |
B-G000930-00017 |
1 |
垫圈8 |
Шайба |
20 |
||
11 |
B-Q020490-00023 |
1 |
垫圈8 |
Шайба |
18 |
||
12 |
YZ16.17E.1.1-5 |
1 |
左小门 |
Левая дверка |
1 |
||
13 |
YZ16.17E.1.1 |
1 |
后罩 |
Задний кожух |
1 |
||
14 |
YZ16.17E.1.4 |
1 |
撑杆 |
шпринтов |
1 |
||
15 |
B-G008820-00041 |
1 |
销轴B8×24 |
осеп |
2 |
||
16 |
B-G000910-00030 |
1 |
销3.2×24ZnD |
Штифт |
2 |
||
17 |
W-09-00078 |
1 |
气弹簧 |
Воздушная пружина |
2 |
||
18 |
YZ20J.17E.1-3 |
1 |
垫片 |
Шайба |
8 |
||
19 |
YZ20J.17E.1-4 |
1 |
垫片 |
Шайба |
8 |
||
20 |
B-G057830-00146 |
1 |
螺栓M8×30ZnD |
Болт |
4 |
||
21 |
B-G061700-00036 |
1 |
螺母M8ZnD |
Гайка |
4 |
||
22 |
YZ18J.17E.1.7 |
1 |
带子 |
ремень |
2 |
||
23 |
B-G008180-00031 |
1 |
螺钉 M6×25ZnD |
Винт |
13 |
||
24 |
B-G008190-00012 |
1 |
螺钉 M6×25ZnD |
Винт |
12 |
||
25 |
YZ18J.17E.1.8 |
1 |
缓冲头 |
Буферная головка |
2 |
||
26 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Гайка |
2 |
||
27 |
W-09-00079 |
1 |
栏板扣|WSHLS02-1 |
Застежка борта |
2 |
||
28 |
B-G000930-00015 |
1 |
垫圈6 |
Шайба |
17 |
||
29 |
W-09-00080 |
1 |
锁|WSHLS02-2 |
замок |
1 |
||
30 |
YZ16.17A.1.6 |
1 |
左车架网罩 |
футляр левой тележки |
1 |
||
31 |
B-G061700-00034 |
1 |
螺母M6ZnD |
Гайка |
4 |
||
32 |
YZ16.17E.1-1 |
1 |
板 |
плата |
1 |
||
33 |
YZ16.17E.1-2 |
1 |
板 |
плата |
1 |
||

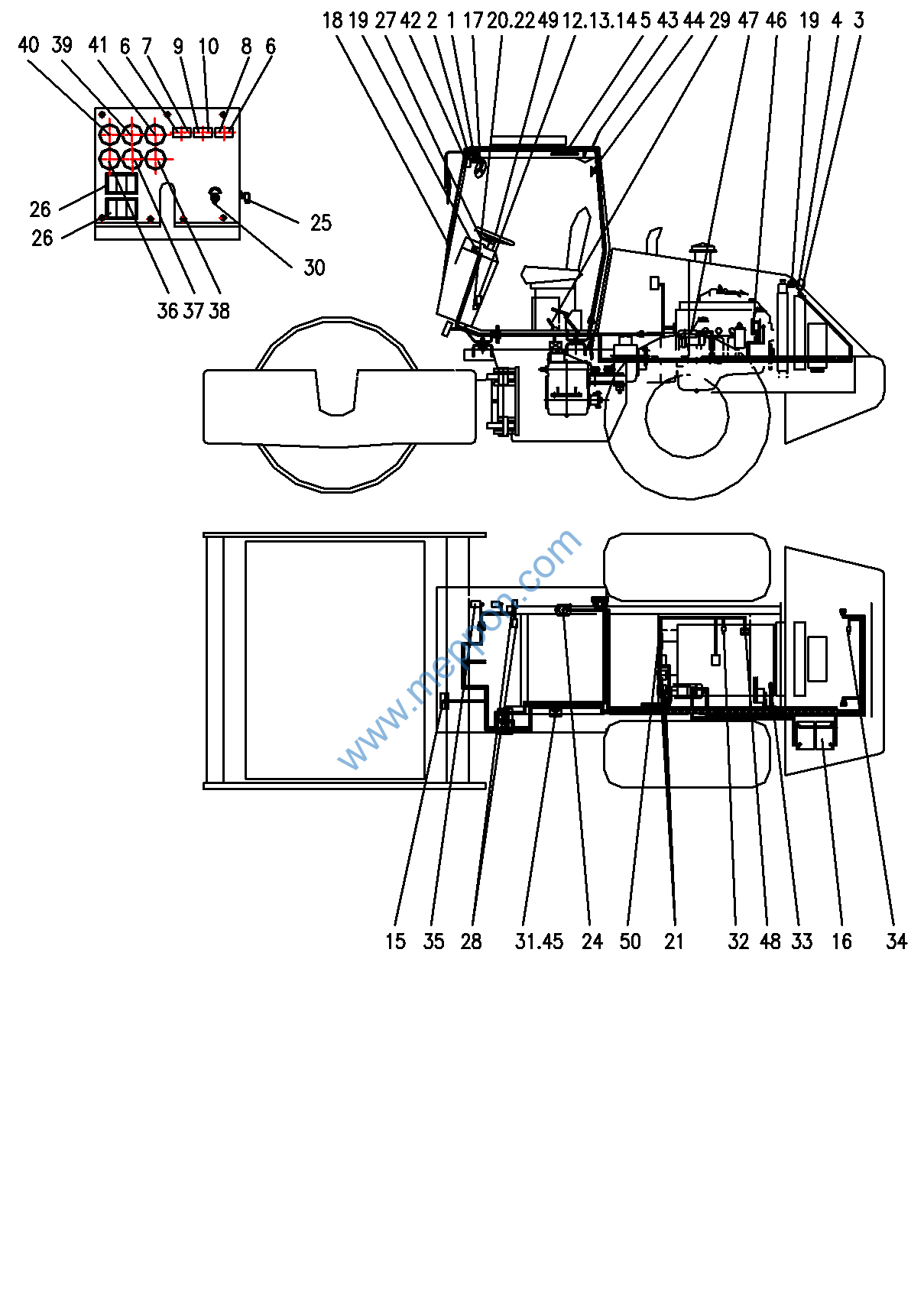

YZ16.18E
电气系统
Электросистема
YZ16.18E
电气系统
Электросистема
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
1 |
W-05-00035 |
1 |
转向灯 |
Поворотный указатель |
2 |
||
2 |
W-05-00028 |
1 |
工作灯 |
Рабочая лампа |
2 |
||
3 |
W-05-00044 |
1 |
后照灯 |
Задний фонарь |
2 |
||
4 |
W-05-00045 |
1 |
后组合灯 |
Задний комбини рованный огонь |
2 |
||
5 |
W-05-00002 |
1 |
顶灯 |
Потолочная лампа |
1 |
||
6 |
W-05-00029 |
1 |
转向指示灯 |
Указатель ная лампа поворота |
2 |
||
7 |
W-05-00048 |
1 |
充电指示灯 |
индикаторная лампочка для зарядки |
1 |
||
8 |
W-05-00048 |
1 |
手制动指示灯 |
ручная индикаторная лампочка |
1 |
||
9 |
W-05-00048 |
1 |
气压低指示灯 |
индикаторная лампочка давления воздуха |
1 |
||
10 |
W-05-00048 |
1 |
刹车指示灯 |
индикаторная лампочка торможения |
1 |
||
11 |
W-05-00048 |
1 |
预热指示灯 |
индикаторная лампочка подогрева |
1 |
||
12 |
W-06-00008 |
1 |
保险丝盒B308 |
Ящик плавкого патрона |
1 |
||
13 |
W-06-00004 |
1 |
.保险片20A |
Плавкий патрон |
5 |
||
14 |
W-06-00006 |
1 |
.保险片30A |
Плавкий патрон |
3 |
||
15 |
W-06-00053 |
1 |
喇叭 |
гудок |
1 |
||
16 |
W-06-00148 |
1 |
蓄电池 |
Аккумулятор |
2 |
||
17 |
W-09-00001 |
1 |
风扇 |
Вентилятор |
1 |
||
18 |
W-09-00041 |
1 |
雨刷器 |
стеклоочиститель |
1 |
||
19 |
W-06-00039 |
1 |
蜂鸣器 |
Зуммер |
3 |
||
20 |
W-06-00061 |
1 |
闪光器 |
Блинкер |
1 |
||
21 |
W-06-00048 |
1 |
继电器 |
Реле |
3 |
||
22 |
W-06-00047 |
1 |
继电器 |
Реле |
2 |
||
23 |
W-11-00084 |
1 |
预热开关 |
выключатель подогрева |
1 |
||
24 |
W-11-00044 |
1 |
闸刀开关 |
Рубящий включатель |
1 |
||
25 |
W-11-00042 |
1 |
钥匙开关 |
Ключевый выключатель |
1 |
||
26 |
W-11-00083 |
1 |
开关组件 |
Узел выключателя |
1 |
||
27 |
W-11-00047 |
1 |
转向灯开关 |
Выключатель поворотного сигнала |
1 |
||
28 |
W-11-00031 |
1 |
倒车灯开关 |
Выключатель света заднего хода |
2 |
||
29 |
W-11-00010 |
1 |
手制动开关 |
Выключатель ручного тормоза |
1 |
||
30 |
W-11-00051 |
1 |
振动选择开关 |
Вибрационный селекционный выключатель |
1 |
||
31 |
1 |
振动电磁阀 |
Вибрационный электромагнитный клапан |
1 |
|||
32 |
W-06-00045 |
1 |
机油压力传感器 |
Датчик давления машинного масла |
1 |
||
33 |
W-06-00079 |
1 |
水温传感器 |
Датчик температуры воды |
1 |
||
34 |
W-06-00079 |
1 |
油温传感器 |
Датчик температуры масла |
1 |
||
35 |
W-06-00057 |
1 |
气压传感器 |
Датчик воздушного давления |
1 |
||
36 |
W-06-00043 |
1 |
机油压力表 |
Манометр машинного масла |
1 |
||
37 |
W-06-00071 |
1 |
水温表 |
Водяной термометр |
1 |
||
38 |
W-06-00090 |
1 |
油温表 |
Термометр масла |
1 |
||
39 |
W-06-00056 |
1 |
气压表 |
Вольтомметр |
1 |
||
40 |
W-06-00021 |
1 |
电流表 |
Амперметр |
1 |
||
41 |
W-06-00041 |
1 |
工作计时表 |
Хронометр работы |
1 |
||
42 |
W-06-00067 |
1 |
收放机 |
Радиоприемник |
1 |
||
43 |
W-06-00113 |
1 |
收放机天线 |
Антенна радиоприемника |
1 |
||
44 |
W-06-00068 |
1 |
收放机喇叭 |
Громкоговоритель радиоприемника |
2 |
||
45 |
W-06-00034 |
1 |
二极管 |
Диот |
2 |
YZ16.18E
电气系统
Электросистема
序号 Номер |
代号 Обозначения |
版本 Версия |
名称 Наименование. |
数量 Кол. |
适用车号 соответствующий номер машин |
选装 соответствующий номер машин |
|
46 |
1 |
交流发电机 |
Генератор переменного тока |
1 |
|||
47 |
1 |
启动电机 |
Пусковой электромотор |
1 |
|||
48 |
1 |
燃油电磁阀 |
Топливный электромагнитный клапан |
1 |
|||
49 |
1 |
喇叭按钮 |
Кнопка гудка |
1 |
|||
50 |
1 |
预热控制器(选装件) |
регулятор подогрева(соответствующий номер машин) |
1 |
|||
编制:李靖 尹清攀 陶金 李学元 扬晓栋 薛温光等
审核:沈志龙
