SINOMACH CHANGLIN ZG3235-9C excavator parts catalog 05
323.3C 上车液压系统(二) UPPER HYDRAULIC SYSTEM
序号 No. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
互换 ICA |
选装 CHO |
|
1 |
W-15-00517 |
硬管连接器总成M150 |
Connecter ass‘y |
1 |
3235C001- |
||
2 |
323.3.1 |
油管 |
Oil tube |
1 |
3235C001- |
||
3 |
B-G061700-00003 |
螺母M10ZnD |
Nut |
4 |
3235C001- |
||
4 |
B-Q020490-00001 |
垫圈10 |
Washer |
6 |
3235C001- |
||
5 |
323.3.3 |
油管 |
Oil tube |
1 |
3235C001- |
||
6 |
W-15-00516 |
硬管连接器总成M125 |
Connecter ass‘y |
1 |
3235C001- |
||
7 |
W-15-00541 |
堵塞S9C-22 |
Plug |
2 |
3235C001- |
||
8 |
B-Q020120-00009 |
U形管夹A50 |
U Pipe clamp |
2 |
3235C001- |
||
9 |
B-G057820-00010 |
螺栓M10×40-10.9ZnD |
Bolt |
4 |
3235C001- |
||
10 |
B-G000930-00001 |
垫圈 10 |
Washer |
4 |
3235C001- |
||
11 |
B-G057830-00005 |
螺栓M10×25-10.9ZnD |
Bolt |
2 |
3235C001- |
||
12 |
321.3C-1 |
支座 |
Plank |
1 |
3235C001- |
||
|
|||||||

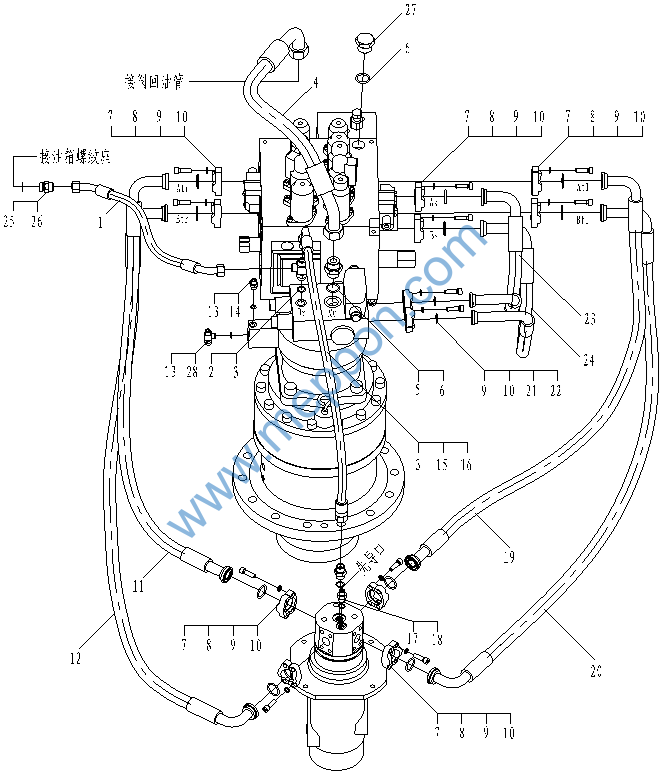

323.3C 上车液压系统(三) UPPER HYDRAULIC SYSTEM
323.3C 上车液压系统(三) UPPER HYDRAULIC SYSTEM
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
互换 ICA |
选装 CHO |
|
1 |
W-16-01456 |
软管总成 |
Hose ass‘y |
1 |
3235C001- |
||
1-1 |
O形圈12×2.0 |
O-ring |
2 |
3235C001- |
|||
2 |
W-15-00471 |
过渡接头 |
Transition joint |
1 |
3235C001- |
||
3 |
B-G03452A-00067 |
O形圈17.8×2.4 |
O-ring |
2 |
3235C001- |
||
4 |
W-16-01679 |
软管总成 |
1 |
3235C001- |
|||
4-1 |
O形圈19.0×2.0 |
O-ring |
2 |
3235C001- |
|||
5 |
W-15-00677 |
过渡接头 |
Transition joint |
1 |
3235C001- |
||
6 |
B-G03452A-00069 |
O形圈28.7×3.5 |
O-ring |
2 |
3235C001- |
||
7 |
W-15-00404 |
分离式法兰FHS34 |
Flange-split |
20 |
3235C001- |
||
8 |
W-15-00001 |
O形圈ORAR00219(32.92×3.53) |
O-ring |
10 |
3235C001- |
||
9 |
B-G000930-00001 |
垫圈10 |
Washer |
40 |
3235C001- |
||
10 |
B-G000700-00085 |
螺钉M10x35ZnD-10.9 |
Bolt |
40 |
3235C001- |
||
11 |
W-16-01476 |
软管总成 |
Hose ass‘y |
1 |
3235C001- |
||
12 |
W-16-01477 |
软管总成 |
Hose ass‘y |
1 |
3235C001- |
||
13 |
B-G03452A-00065 |
O形圈10.8×2.4 |
O-ring |
2 |
3235C001- |
||
14 |
W-15-00484 |
过渡接头 |
Transition joint |
1 |
3235C001- |
||
15 |
W-16-01151 |
软管总成 |
Hose ass‘y |
1 |
3235C001- |
||
15-1 |
O形圈12×2.0 |
O-ring |
2 |
3235C001- |
|||
16 |
W-15-00461 |
过渡接头 |
Transition joint |
1 |
3235C001- |
||
17 |
W-15-00465 |
过渡接头 |
Transition joint |
1 |
3235C001- |
||
18 |
B-G03452A-00066 |
O形圈13.8×2.4 |
O-ring |
1 |
3235C001- |
||
19 |
W-16-01475 |
软管总成 |
Hose ass‘y |
1 |
3235C001- |
||
20 |
W-16-01148 |
软管总成 |
Hose ass‘y |
1 |
3235C001- |
||
21 |
W-15-00169 |
分离式法兰FHS33 |
Flange-split |
4 |
3235C001- |
||
22 |
W-15-00171 |
O形圈2-214N552-90(24.99×3.53) |
Hose ass‘y |
2 |
3235C001- |
||
23 |
W-16-01684 |
软管总成 |
Hose ass‘y |
1 |
3235C001- |
||
24 |
W-16-01481 |
软管总成 |
Hose ass‘y |
1 |
3235C001- |
||
25 |
W-15-00648 |
过渡接头 |
Transition joint |
1 |
3235C001- |
||
26 |
W-15-00649 |
胶垫 WD-M22 |
Rubber washer |
1 |
3235C001- |
||
27 |
W-15-00726 |
堵塞S4G-16+JIS |
Plug |
1 |
3235C001- |
||
28 |
W-15-00495 |
过渡接头 |
Tee-crose |
1 |
3235C001- |
||
|
|||||||
|
|||||||

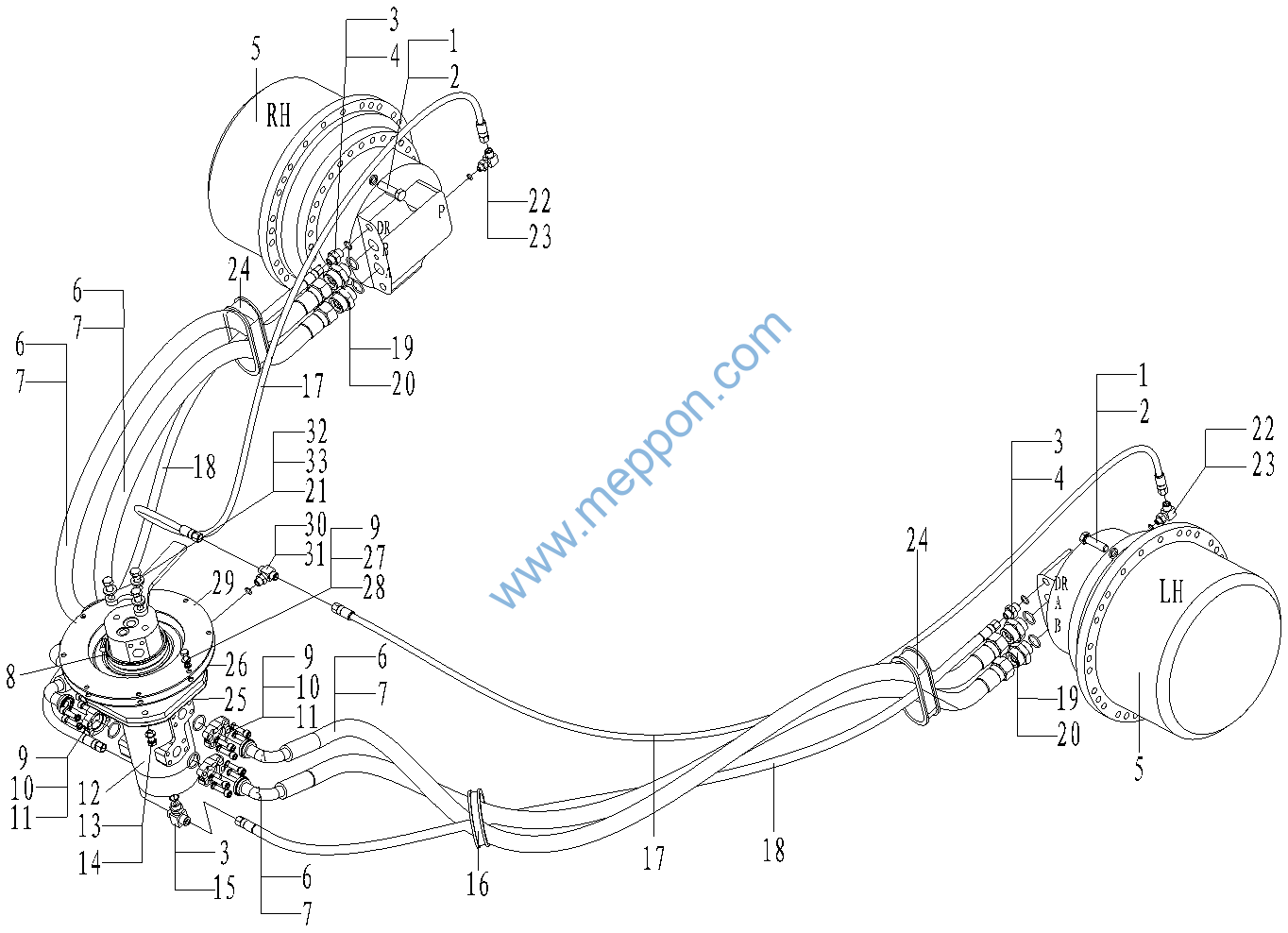

323.4C 行走液压系统 TRAVELING HYDRAULIC SYSTEM
323.4C 行走液压系统 TRAVELING HYDRAULIC SYSTEM
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
互换 ICA |
选装 CHO |
|
1 |
B-G057830-00202 |
螺栓M16×60-10.9 ZnD |
Bolt |
60 |
3235C001- |
||
2 |
B-Q020490-00007 |
垫圈16 |
Washer |
60 |
3235C001- |
||
3 |
B-G03452A-00067 |
O形圈17.8×2.4 |
O-ring |
3 |
3235C001- |
||
4 |
W-15-00461 |
过渡接头 |
Transition joint |
2 |
3235C001- |
||
5 |
W-17-00058 |
行走马达 |
Traveling motor |
2 |
3235C001- |
||
6 |
W-16-01083 |
软管总成 |
Hose ass‘y |
4 |
3235C001- |
||
6-1 |
O形圈20.3×2.4 |
O-ring |
4 |
3235C001- |
|||
7 |
W-15-00001 |
O形圈ORAR00219(32.92×3.53) |
O-ring |
4 |
3235C001- |
||
8 |
B-J088700-00005 |
喉箍d140 |
Clamp |
1 |
3235C001- |
||
9 |
B-G000930-00001 |
垫圈10 |
Washer |
24 |
3235C001- |
||
10 |
W-15-00404 |
分离式法兰FHS34 |
Flange-split |
8 |
3235C001- |
||
11 |
B-G000700-00085 |
螺钉 M10×35-10.9 ZnD |
Bolt |
16 |
3235C001- |
||
12 |
320.4.1 |
中心回转接头 |
Center swing joint |
1 |
3235C001- |
||
13 |
B-Q020490-00003 |
垫圈12 |
Washer |
4 |
3235C001- |
||
14 |
B-G057830-00033 |
螺栓M12×30-10.9ZnD |
Bolt |
4 |
3235C001- |
||
15 |
W-15-00470 |
过渡接头 |
Transition joint |
1 |
3235C001- |
||
16 |
323.4-1 |
管套 |
Tube set |
2 |
3235C001- |
||
17 |
W-16-01104 |
软管总成 |
Hose ass‘y |
2 |
3235C001- |
||
17-1 |
O形圈10×1.5 |
O-ring |
4 |
3235C001- |
|||
18 |
W-16-01345 |
软管总成 |
Hose ass‘y |
2 |
3235C001- |
||
18-1 |
O形圈12×2.0 |
O-ring |
4 |
3235C001- |
|||
19 |
W-15-00528 |
过渡接头 |
Transition joint |
4 |
3235C001- |
||
20 |
B-G03452A-00069 |
O形圈28.7×3.5 |
O-ring |
4 |
3235C001- |
||
21 |
320.4-2 |
回转接头挡块 |
Block |
1 |
3235C001- |
||
22 |
W-15-00481 |
过渡接头 |
Transition joint |
2 |
3235C001- |
||
23 |
B-G03452A-00065 |
O形圈10.8×2.4 |
O-ring |
2 |
3235C001- |
||
24 |
320.4-4 |
管套 |
Tube set |
2 |
3235C001- |
||
25 |
320.4-6 |
石棉垫 |
Asbestus gasket |
1 |
3235C001- |
||
26 |
320.4-1 |
回转接头橡胶 |
Rubber |
1 |
3235C001- |
||
27 |
B-G00097B-00002 |
垫圈10ZnD |
Washer |
8 |
3235C001- |
||
28 |
B-G057830-00158 |
螺栓M10×20-10.9ZnD |
Bolt |
8 |
3235C001- |
||
29 |
320.4-3 |
回转接头盖板 |
Cover plate |
1 |
3235C001- |
||
30 |
B-G03452A-00066 |
O形圈13.8×2.4 |
O-ring |
1 |
3235C001- |
||
31 |
W-15-00469 |
过渡接头 |
Transition joint |
1 |
3235C001- |
||
32 |
B-Q020490-00005 |
垫圈14 |
Washer |
3 |
3235C001- |
||
33 |
B-G057830-00192 |
螺栓M14×30-10.9ZnD |
Bolt |
3 |
3235C001- |
||

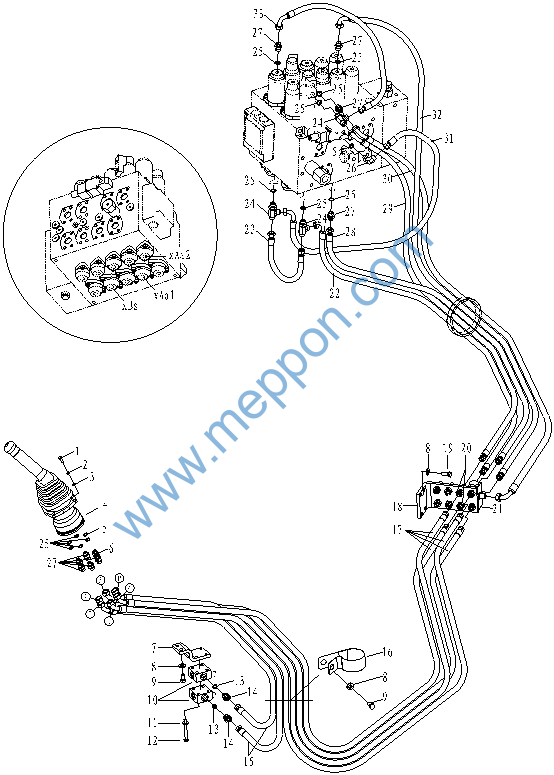

323.5C 先导系统(一) PILOT SYSTEM
