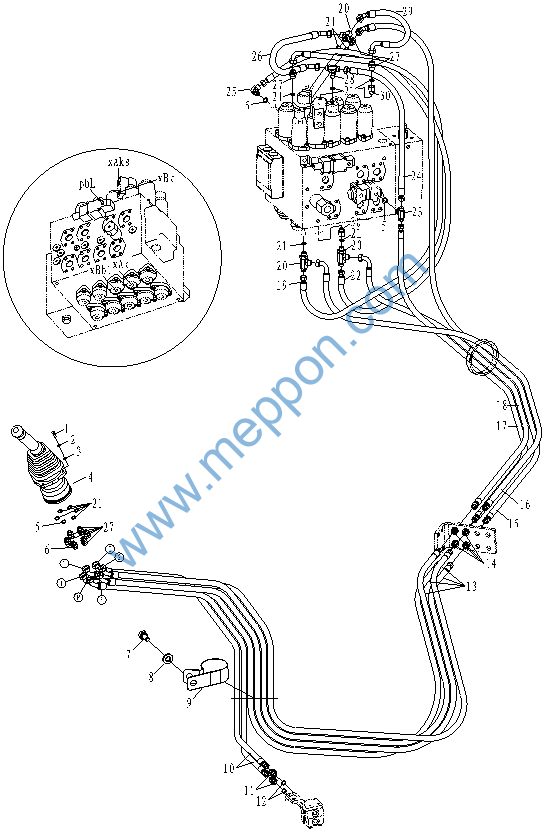

323.5C 先导系统（一） PILOT SYSTEM

序号

No.

零 件 代 号

Part No.

名 称

Part Name

数量

Q’ty

适用车号

Suit Num.

互换

ICA

选装

CHO

1

B-G057830-00131

螺栓M6×20ZnD

Bolt-Hex

4

3235C001-



2

B-G000930-00015

垫圈6

Washer-Spring

4

3235C001-



3

B-G00097B-00021

垫圈6ZnD

Washer

4

3235C001-



4

W-07-00241

先导阀(左）

Rcv Lever-LH

1

3235C001-



5

B-G03452A-00065

O形圈10.8×2.4

O-Ring

2

3235C001-



6

W-15-00820

滤网接头

Connector

1

3235C001-



7

320.5-1

支板

Bracket

1

3235C001-



8

B-Q020490-00001

垫圈10

Washer

7

3235C001-



9

B-G057830-00158

螺栓M10×20-10.9ZnD

Bolt-Hex

3

3235C001-



10

320.5-3

集油块

Joint-4 Way

2

3235C001-



11

B-Q020490-00023

垫圈8

Washer

4

3235C001-



12

B-G057820-00207

螺栓M8×75ZnD

Bolt-Hex

4

3235C001-



13

W-15-00521

胶垫

Washer

2

3235C001-



14

W-15-00531

过渡接头

Connector

2

3235C001-



15

W-16-01144

软管总成

Hose Ass’y

2

3235C001-



15-1



O形圈8.0×1.5

O-Ring

4

3235C001-



16

320.5.2

线夹

Clamp-Hose

1

3235C001-



17

W-16-01145

软管总成

Hose Ass’y

4

3235C001-



17-1



O形圈8.0×1.5

O-Ring

8

3235C001-



18

320.5-2A

板

Bracket

1

3235C001-



19

B-G057830-00003

螺栓M10×20ZnD

Bolt-Hex

4

3235C001-



20

W-15-00489

过渡接头

Connector

2

3235C001-



21

W-07-00235

梭阀组

Shuttle Valve Ass’y

1

3235C001-



22

W-16-01494

软管总成

Hose Ass’y

1

3235C001-



22-1



O形圈8.0×1.5

O-Ring

1

3235C001-



22-2



O形圈10.0×1.5

O-Ring

1

3235C001-



23

W-16-01129

软管总成

Hose Ass’y

1

3235C001-



23-1



O形圈10.0×1.5

O-Ring

2

3235C001-



24

W-15-00494

过渡接头

Tee-Cross

3

3235C001-



25

B-G03452A-00066

O形圈13.8×2.4

O-Ring

12

3235C001-



26

W-15-00485

过渡接头

Connector

1

3235C001-



27

W-15-00465

过渡接头

Connector

9

3235C001-



28

W-16-01143

软管总成

Hose Ass’y

1

3235C001-



28-1



O形圈8.0×1.5

O-Ring

2

3235C001-



29

W-16-01493

软管总成

Hose Ass’y

1

3235C001-



29-1



O形圈8.0×1.5

O-Ring

1

3235C001-



29-2



O形圈10.0×1.5

O-Ring

1

3235C001-



30

W-16-01492

软管总成

Hose Ass’y

1

3235C001-



30-1



O形圈8.0×1.5

O-Ring

2

3235C001-



31

W-16-01495

软管总成

Hose Ass’y

1

3235C001-



31-1



O形圈8.0×1.5

O-Ring

1

3235C001-



31-2



O形圈10.0×1.5

O-Ring

1

3235C001-



32

W-16-01491

软管总成

Hose Ass’y

1

3235C001-



32-1



O形圈8.0×1.5

O-Ring

2

3235C001-



33

W-16-01124

软管总成

Hose Ass’y

1

3235C001-



33-1



O形圈8.0×1.5

O-Ring

1

3235C001-



33-2



O形圈10.0×1.5

O-Ring

1

3235C001-

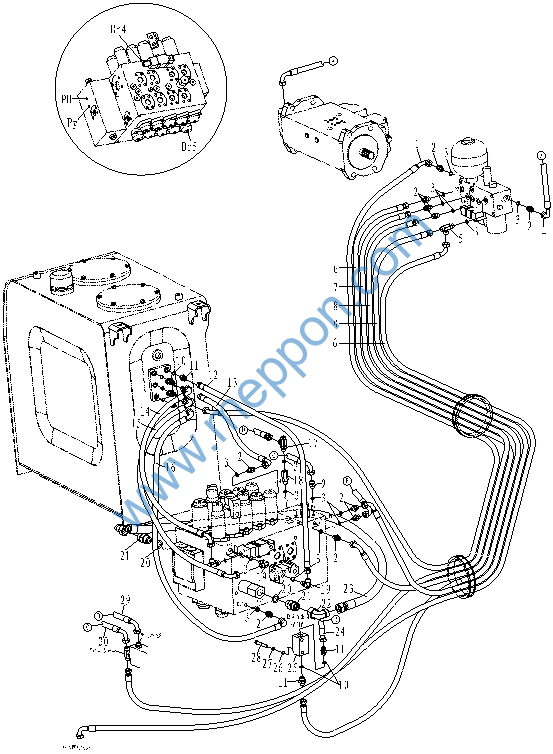

323.5C 先导系统（二） PILOT SYSTEM







323.5C 先导系统（二） PILOT SYSTEM

序号

No.

零 件 代 号

Part No.

名 称

Part Name

数量

Q’ty

适用车号

Suit Num.

互换

ICA

选装

CHO

1

B-G057830-00131

螺栓M6×20ZnD

Bolt-Hex

4

3235C001-



2

B-G000930-00015

垫圈6

Washer-Spring

4

3235C001-



3

B-G00097B-00021

垫圈6ZnD

Washer

4

3235C001-



4

W-07-00242

先导阀(右）

Rcv Lever-RH

1

3235C001-



5

B-G03452A-00065

O形圈10.8×2.4

O-Ring

3

3235C001-



6

W-15-00820

滤网接头

Connector

1

3235C001-



7

B-G057830-00158

螺栓M10×20-10.9ZnD

Bolt-Hex

1

3235C001-



8

B-Q020490-00001

垫圈10

Washer

5

3235C001-



9

320.5.2

线夹

Clamp-Hose

1

3235C001-



10

W-16-01144

软管总成

Hose Ass’y

2

3235C001-



10-1



O形圈8.0×1.5

O-Ring

4

3235C001-



11

W-15-00531

过渡接头

Connector

2

3235C001-



12

W-15-00521

胶垫

Washer

2

3235C001-



13

W-16-01146

软管总成

Hose Ass’y

4

3235C001-



13-1



O形圈8.0×1.5

O-Ring

8

3235C001-



14

W-15-00489

过渡接头

Connector

4

3235C001-



15

W-16-01497

软管总成

Hose Ass’y

1

3235C001-



15-1



O形圈8.0×1.5

O-Ring

2

3235C001-



16

W-16-01494

软管总成

Hose Ass’y

1

3235C001-



16-1



O形圈8.0×1.5

O-Ring

1

3235C001-



16-2



O形圈10.0×1.5

O-Ring

1

3235C001-



17

W-16-01086

软管总成

Hose Ass’y

1

3235C001-



17-1



O形圈8.0×1.5

O-Ring

2

3235C001-



18

W-16-01118

软管总成

Hose Ass’y

1

3235C001-



18-1



O形圈8.0×1.5

O-Ring

1

3235C001-



18-2



O形圈10.0×1.5

O-Ring

1

3235C001-



19

W-16-01496

软管总成

Hose Ass’y

1

3235C001-



19-1



O形圈8.0×1.5

O-Ring

1

3235C001-



19-2



O形圈10.0×1.5

O-Ring

1

3235C001-



20

W-15-00494

过渡接头

Tee-Cross

3

3235C001-



21

B-G03452A-00066

O形圈13.8×2.4

O-Ring

12

3235C001-



22

W-16-01499

软管总成

Hose Ass’y

1

3235C001-



22-1



O形圈8.0×1.5

O-Ring

1

3235C001-



22-2



O形圈10.0×1.5

O-Ring

1

3235C001-



23

W-15-00495

过渡接头

Tee-Cross

1

3235C001-



24

W-16-01500

软管总成

Hose Ass’y

1

3235C001-



24-1



O形圈8.0×1.5

O-Ring

1

3235C001-



24-2



O形圈10.0×1.5

O-Ring

1

3235C001-



25

W-15-00485

过渡接头

Elbow-90

1

3235C001-



26

W-16-01501

软管总成

Hose Ass’y

1

3235C001-



26-1



O形圈10.0×1.5

O-Ring

2

3235C001-



27

W-15-00465

过渡接头

Connector

8

3235C001-



28

W-15-00469

过渡接头

Tee-Cross

1

3235C001-



29

W-16-01502

软管总成

Hose Ass’y

1

3235C001-



29-1



O形圈8.0×1.5

O-Ring

1

3235C001-



29-2



O形圈10.0×1.5

O-Ring

1

3235C001-



30

W-07-00270

单向节流阀

One-way throttle

2

3210C001-

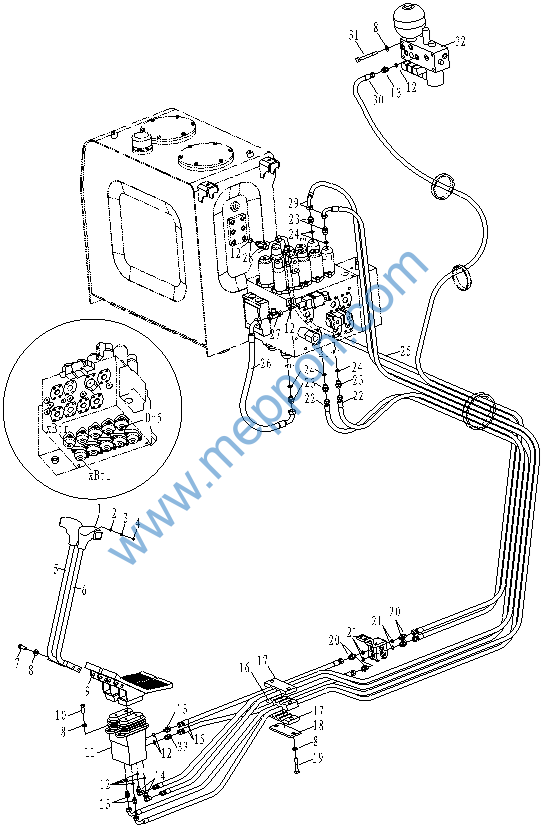

323.5C 先导系统（三） PILOT SYSTEM




323.5C 先导系统（三） PILOT SYSTEM

序号

No.

零 件 代 号

Part No.

名 称

Part Name

数量

Q’ty

适用车号

Suit Num.

互换

ICA

选装

CHO

1

W-12-00237

手柄SB11

Hand shank

2

3235C001-



2

B-G00097B-00017

垫圈4

Washer

2

3235C001-



3

B-G000930-00013

垫圈4

Washer-Spring

2

3235C001-



4

B-G008180-00006

螺栓M4×12ZnD

Bolt

2

3235C001-



5

321.5C.2A

行走推杆（右）

Handle

1

3235C001-



6

321.5C.1A

行走推杆（左）

Handle

1

3235C001-



7

B-G057830-00005

螺栓M10×25-10.9ZnD

Bolt-Hex

4

3235C001-



8

B-Q020490-00001

垫圈10

Washer

14

3235C001-



9

W-07-00244

行走阀踏板组件

Footboard

1

3235C001-



10

B-G057830-00010

螺栓M10×30ZnD

Bolt-Hex

4

3235C001-



11

W-07-00243

行走阀

Rcv Pedal Ass’y

1

3235C001-



12

B-G03452A-00065

O形圈10.8×2.4

O-Ring

9

3235C001-



13

W-15-00484

过渡接头

Connector

4

3235C001-



14

W-15-00485

过渡接头

Elbow-90

2

3235C001-



15

W-16-01086

软管总成

Hose Ass’y

2

3235C001-



15-1



O形圈8.0×1.5

O-Ring

4

3235C001-



16

320.5-6

管夹

Clamp-Hose

1

3235C001-



17

320.5-5

管夹

Clamp-Hose

2

3235C001-



18

320.5-4

板

Plate

1

3235C001-



19

B-G057820-00018

螺栓M10×60ZnD

Bolt-Hex

2

3235C001-



20

W-15-00531

过渡接头

Connector

4

3235C001-



21

W-15-00521

胶垫

Washer

4

3235C001-



22

W-16-01136

软管总成

Hose Ass’y

2

3235C001-



22-1



O形圈8.0×1.5

O-Ring

4

3235C001-



23

W-15-00465

过渡接头

Connector

5

3235C001-



24

B-G03452A-00066

O形圈13.8×2.4

O-Ring

5

3235C001-



25

W-16-01677

软管总成

Hose Ass’y

1

3235C001-



25-1



O形圈8.0×1.5

O-Ring

2

3235C001-



26

W-16-01506

软管总成

Hose Ass’y

1

3235C001-



26-1



O形圈8.0×1.5

O-Ring

2

3235C001-



27

W-15-00493

过渡接头

Tee-Cross

1

3235C001-



28

W-15-00729

过渡接头

Tee-Cross

1

3235C001-



29

W-16-01138

软管总成

Hose Ass’y

2

3235C001-



29-1



O形圈8.0×1.5

O-Ring

4

3235C001-



30

W-16-01141

软管总成

Hose Ass’y

1

3235C001-



30-1



O形圈8.0×1.5

O-Ring

2

3235C001-



31

B-G057820-00224

螺栓M10×90-10.9ZnD

Bolt-Hex

4

3235C001-



32

W-07-00206

电磁阀组

Solenoid Valve

1

3235C001-



33

W-15-00820

滤网接头

Connector

1

3235C001-












323.5C 先导系统（四） PILOT SYSTEM
