323.6C 工作装置液压系统(三)ACTING HYDRAULIC SYSTEM
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
互换 ICA |
选装 CHO |
|
1 |
B-G000700-00085 |
螺栓M10×35-10.9ZnD |
Bolt-Socket |
32 |
3235C001- |
||
2 |
B-G000930-00001 |
垫圈10 |
Washer-Spring |
32 |
3235C001- |
||
3 |
W-15-00404 |
分离式法兰 |
Flange-Split |
16 |
3235C001- |
||
4 |
W-15-00001 |
O形圈 |
O-Ring |
8 |
3235C001- |
||
5 |
W-16-01681 |
软管总成 |
Hose Ass’y |
1 |
3235C001- |
||
6 |
W-16-01511 |
软管总成 |
Hose Ass’y |
1 |
3235C001- |
||
7 |
W-16-01682 |
软管总成 |
Hose Ass’y |
1 |
3235C001- |
||
8 |
W-16-01510 |
软管总成 |
Hose Ass’y |
1 |
3235C001- |
||
9 |
W-16-01242 |
软管总成 |
Hose Ass’y |
1 |
3235C001- |
||
10 |
W-16-01243 |
软管总成 |
Hose Ass’y |
1 |
3235C001- |
||
11 |
320.6.1 |
油管 |
Pipe Ass’y |
1 |
3235C001- |
||
12 |
321.6C.1 |
油管 |
Pipe Ass’y |
1 |
3235C001- |
||
13 |
320.6-2 |
管夹 |
Clamp-Pipe |
2 |
3235C001- |
||
14 |
B-Q020490-00003 |
垫圈12 |
Washer |
5 |
3235C001- |
||
15 |
B-G057820-00049 |
螺栓M12×70-10.9ZnD |
Bolt-Hex |
1 |
3235C001- |
||
16 |
B-G061700-00007 |
螺母M12ZnD |
Nut |
1 |
3235C001- |
||
17 |
B-G057830-00033 |
螺栓M12×30-10.9ZnD |
Bolt-Hex |
2 |
3235C001- |
||
18 |
320.6-1 |
支架 |
Bracket |
1 |
3235C001- |
||
19 |
B-G057820-00056 |
螺栓M12×90-10.9ZnD |
Bolt-Hex |
1 |
3235C001- |
||

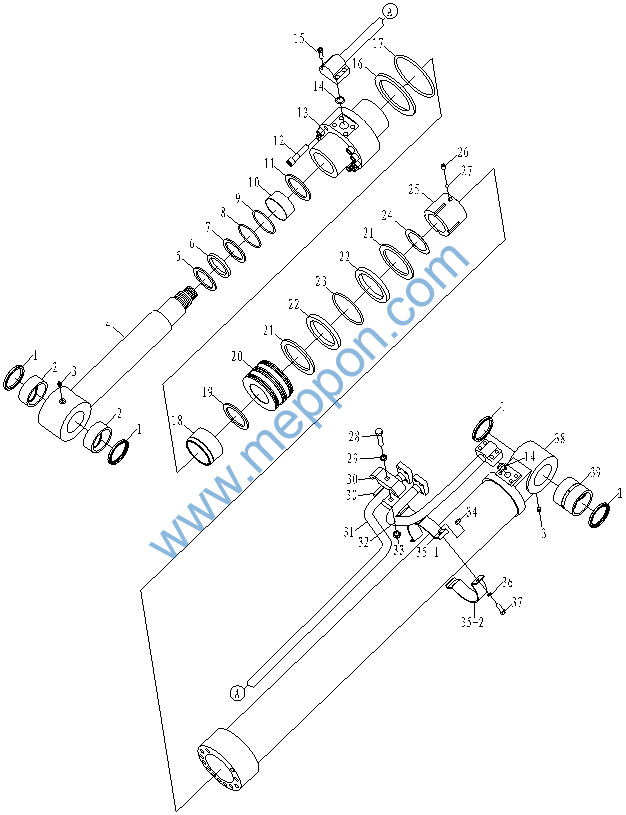

323.6C 左动臂油缸 LEFT BOOM CYLINDER
323.6C 左动臂油缸 LEFT BOOM CYLINDER
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
互换 ICA |
选装 CHO |
|
W-17-00063 |
动臂油缸(左) |
Boom Cylinder(R) |
1 |
3235C001- |
|||
1 |
*ME8 ø80×ø95×5 |
*防尘圈 |
Seal-Dust |
4 |
3235C001- |
||
2 |
*ø80×ø95×35 |
*B型轴套 |
Bush-Pin |
2 |
3235C001- |
||
3 |
*GB1152-89 |
*油杯M10×1 |
Nipple-Grease |
2 |
3235C001- |
||
4 |
*LSD22-DB-02 |
*活塞杆 |
Rod Ass’y |
1 |
3235C001- |
||
5 |
*Q/HL06-2006 |
*挡圈ø109×2 |
Ring-Back Up |
1 |
3235C001- |
||
6 |
*DKBI |
*防尘圈ø90×ø104×8/11 |
Seal-Dust |
1 |
3235C001- |
||
7 |
*ø90×ø105×3 |
*挡圈 |
Ring-Back Up |
1 |
3235C001- |
||
8 |
*IDI ø90×ø105×10 |
*活塞杆密封圈 |
Seal-Rod |
1 |
3235C001- |
||
9 |
*HBY ø90×ø105.5×6 |
*缓冲圈 |
Ring-Buffer |
1 |
3235C001- |
||
10 |
*MB 9040 |
*滑动轴套 |
Bushing-Du |
1 |
3235C001- |
||
11 |
*Q/HL23-2009 |
*挡圈d90×ø101*3.5 |
Ring-Back Up |
1 |
3235C001- |
||
12 |
*GB70.1-85 |
*内六角螺钉M16×85 |
Bolt-Socket |
12 |
3235C001- |
||
13 |
*Q/HL01-2009 |
*端盖ø193×ø130×ø90 |
Cover |
1 |
3235C001- |
||
14 |
*2-217 |
*O形密封圈 |
O-Ring |
2 |
3235C001- |
||
15 |
*GB70-85 |
*内六角螺钉M10×35 |
Bolt-Socket |
8 |
3235C001- |
||
16 |
*ø130×ø121.3×2 |
*O形圈挡圈 |
Ring-Back Up |
1 |
3235C001- |
||
17 |
*2-351 |
*O形密封圈 |
O-Ring |
1 |
3235C001- |
||
18 |
*Q/HL02-2006 |
*缓冲套d90 |
Ring-Cushion |
1 |
3235C001- |
||
19 |
*Q/HL07-2006 |
*缓冲环d90/ø86 |
Ring-Buffer |
1 |
3235C001- |
||
20 |
*Q/HL03-2009 |
*活塞ø130×ø70×71 |
Piston |
1 |
3235C001- |
||
21 |
*ø130×ø122×8 |
*纳污环 |
Ring-Dust |
2 |
3235C001- |
||
22 |
*ø130×ø125×9.7 |
*成型导向环 |
Ring-Wear |
2 |
3235C001- |
||
23 |
*SPGW130 |
*活塞密封圈 |
Seal-Piston |
1 |
3235C001- |
||
24 |
*Q/HL22-2009 |
*垫片ø97×ø70×0.5 |
Washer |
1 |
3235C001- |
||
25 |
*Q/HL04-2006 |
*螺母M68×3 |
Nut |
1 |
3235C001- |
||
26 |
*GB/T80-85 |
*螺钉M12×12 |
Bolt |
1 |
3235C001- |
||
27 |
*GB308-89 |
*钢球ø8 |
Ball-Steel |
1 |
3235C001- |
||
28 |
*GB5780-88 |
*螺栓M14×85 |
Bolt |
1 |
3235C001- |
||
29 |
*GB93-87 |
*弹簧垫圈ø14 |
Washer-Spring |
1 |
3235C001- |
||
30 |
*Q/HL18-2006 |
*压板YB-01 |
Clamp-Pipe |
2 |
3235C001- |
||
31 |
*10071.0005Y.100(左) |
*有杆腔油管组件(左) |
Pipe-Ass’y |
1 |
3235C001- |
||
32 |
*10071.0005Y.200(左) |
*无杆腔油管组件(左) |
Pipe-Ass’y |
1 |
3235C001- |
||
33 |
*GB6170-88 |
*螺母M14 |
Nut |
1 |
3235C001- |
||
34 |
*GB6170-2000 |
*六角螺母M10 |
Nut |
2 |
3235C001- |
||
35 |
*LSD22-DB-03 |
*卡箍组件 |
Band Ass’y |
1 |
3235C001- |
||
36 |
*GB93-87 |
*弹簧垫圈ø10 |
Washer-Spring |
2 |
3235C001- |
||
37 |
*GB5780-88 |
*螺栓M10×40 |
Bolt |
2 |
3235C001- |
||
38 |
*LSD22-DB-02 |
*缸体 |
Tube Ass’y |
1 |
3235C001- |
||
39 |
*ø80×ø95×82 |
*轴套 |
Bush-Pin |
1 |
3235C001- |
||
323.6C 右动臂油缸 RIGHT BOOM CYLINDER
323.6C 右动臂油缸 RIGHT BOOM CYLINDER
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
互换 ICA |
选装 CHO |
|
W-17-00060 |
动臂油缸(右) |
Boom Cylinder(R) |
1 |
3235C001- |
|||
1 |
*ME8 ø80×ø95×5 |
*防尘圈 |
Seal-Dust |
4 |
3235C001- |
||
2 |
*ø80×ø95×35 |
*B型轴套 |
Bush-Pin |
2 |
3235C001- |
||
3 |
*GB1152-89 |
*油杯M10×1 |
Nipple-Grease |
2 |
3235C001- |
||
4 |
*LSD22-DB-02 |
*活塞杆 |
Rod Ass’y |
1 |
3235C001- |
||
5 |
*Q/HL06-2006 |
*挡圈ø109×2 |
Ring-Back Up |
1 |
3235C001- |
||
6 |
*DKBI |
*防尘圈ø90×ø104×8/11 |
Seal-Dust |
1 |
3235C001- |
||
7 |
*ø90×ø105×3 |
*挡圈 |
Ring-Back Up |
1 |
3235C001- |
||
8 |
*IDI ø90×ø105×10 |
*活塞杆密封圈 |
Seal-Rod |
1 |
3235C001- |
||
9 |
*HBY ø90×ø105.5×6 |
*缓冲圈 |
Ring-Buffer |
1 |
3235C001- |
||
10 |
*MB 9040 |
*滑动轴套 |
Bushing-Du |
1 |
3235C001- |
||
11 |
*Q/HL23-2009 |
*挡圈d90×ø101*3.5 |
Ring-Back Up |
1 |
3235C001- |
||
12 |
*GB70.1-85 |
*内六角螺钉M16×85 |
Bolt-Socket |
12 |
3235C001- |
||
13 |
*Q/HL01-2009 |
*端盖ø193×ø130×ø90 |
Cover |
1 |
3235C001- |
||
14 |
*2-217 |
*O形密封圈 |
O-Ring |
2 |
3235C001- |
||
15 |
*GB70-85 |
*内六角螺钉M10×35 |
Bolt-Socket |
8 |
3235C001- |
||
16 |
*ø130×ø121.3×2 |
*O形圈挡圈 |
Ring-Back Up |
1 |
3235C001- |
||
17 |
*2-351 |
*O形密封圈 |
O-Ring |
1 |
3235C001- |
||
18 |
*Q/HL02-2006 |
*缓冲套d90 |
Ring-Cushion |
1 |
3235C001- |
||
19 |
*Q/HL07-2006 |
*缓冲环d90/ø86 |
Ring-Buffer |
1 |
3235C001- |
||
20 |
*Q/HL03-2009 |
*活塞ø130×ø70×71 |
Piston |
1 |
3235C001- |
||
21 |
*ø130×ø122×8 |
*纳污环 |
Ring-Dust |
2 |
3235C001- |
||
22 |
*ø130×ø125×9.7 |
*成型导向环 |
Ring-Wear |
2 |
3235C001- |
||
23 |
*SPGW130 |
*活塞密封圈 |
Seal-Piston |
1 |
3235C001- |
||
24 |
*Q/HL22-2009 |
*垫片ø97×ø70×0.5 |
Washer |
1 |
3235C001- |
||
25 |
*Q/HL04-2006 |
*螺母M68×3 |
Nut |
1 |
3235C001- |
||
26 |
*GB/T80-85 |
*螺钉M12×12 |
Bolt |
1 |
3235C001- |
||
27 |
*GB308-89 |
*钢球ø8 |
Ball-Steel |
1 |
3235C001- |
||
28 |
*ø80×ø95×82 |
*轴套 |
Bush-Pin |
1 |
3235C001- |
||
29 |
*LSD22-DB-02 |
*缸体 |
Tube Ass’y |
1 |
3235C001- |
||
30 |
*GB5780-88 |
*螺栓M14×85 |
Bolt |
1 |
3235C001- |
||
31 |
*GB93-87 |
*弹簧垫圈ø14 |
Washer-Spring |
1 |
3235C001- |
||
32 |
*Q/HL18-2006 |
*压板YB-01 |
Clamp-Pipe |
2 |
3235C001- |
||
33 |
*GB6170-88 |
*螺母M14 |
Nut |
1 |
3235C001- |
||
34 |
*10071.0005Y.100(右) |
*有杆腔油管组件(右) |
Pipe-Ass’y |
1 |
3235C001- |
||
35 |
*10071.0005Y.200(右) |
*无杆腔油管组件(右) |
Pipe-Ass’y |
1 |
3235C001- |
||
36 |
*LSD22-DB-03 |
*卡箍组件 |
Band Ass’y |
1 |
3235C001- |
||
37 |
*GB6170-2000 |
*六角螺母M10 |
Nut |
2 |
3235C001- |
||
38 |
*GB93-87 |
*弹簧垫圈ø10 |
Washer-Spring |
2 |
3235C001- |
||
39 |
*GB5780-88 |
*螺栓M10×40 |
Bolt |
2 |
3235C001- |
||
323.6C 斗杆油缸 ARM CYLINDER
