SINOMACH CHANGLIN ZG3235-9C excavator parts catalog 09

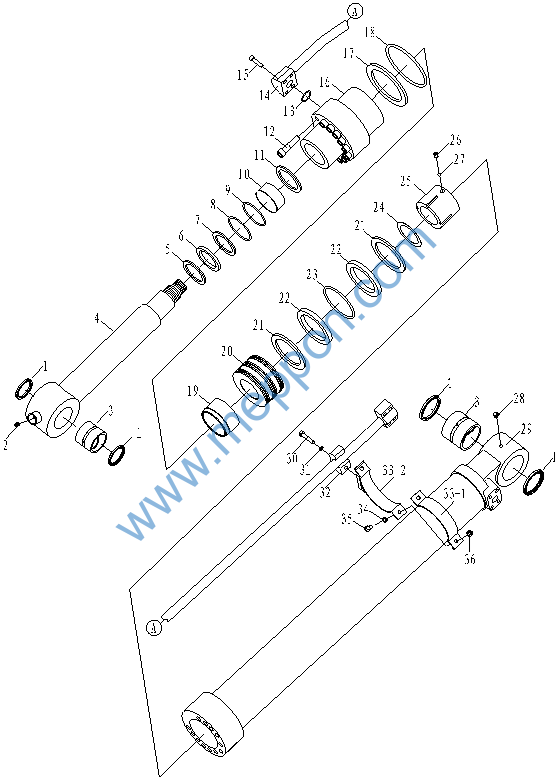

323.6C 斗杆油缸 ARM CYLINDER
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
互换 ICA |
选装 CHO |
|
W-17-00061 |
斗杆油缸 |
Arm Cylinder |
1 |
3235C001- |
|||
1 |
*ME8 ø80×ø95×5 |
*防尘圈 |
Seal-Dust |
4 |
3235C001- |
||
2 |
*ø80×ø95×40 |
*B型轴套 |
Bush-Pin |
2 |
3235C001- |
||
3 |
*GB1153-89 |
*90°油杯 |
Nipple-Grease |
1 |
3235C001- |
||
4 |
*LSD22-DG-01 |
*活塞杆 |
Rod Ass’y |
1 |
3235C001- |
||
5 |
*Q/HL06-2006 |
*挡圈d100/ø119×2 |
Ring-Back Up |
1 |
3235C001- |
||
6 |
*DKBI |
*防尘圈ø100×ø114×8/11 |
Seal-Dust |
1 |
3235C001- |
||
7 |
*ø100×ø120×3 |
*开口挡圈 |
Ring-Back Up |
1 |
3235C001- |
||
8 |
*IDIø100×ø120×15 |
*活塞杆密封圈 |
Seal-Rod |
1 |
3235C001- |
||
9 |
*HBY |
*缓冲圈ø100×ø115.5×6 |
Ring-Buffer |
1 |
3235C001- |
||
10 |
*MB 10040 |
*滑动轴套 |
Bushing-Du |
1 |
3235C001- |
||
11 |
*Q/HL23-2009 |
*挡圈ø100×ø111*3.5 |
Ring-Back Up |
1 |
3235C001- |
||
12 |
*GB70.1-85 |
*内六角螺钉M18×90 |
Bolt-Socket |
12 |
3235C001- |
||
13 |
*2-217 |
*O形密封圈 |
O-Ring |
1 |
3235C001- |
||
14 |
10071.00006Y.100 |
*有杆腔油管组件 |
Pipe-Ass’y |
1 |
3235C001- |
||
15 |
*GB70.1-85 |
*内六角螺钉M10×35 |
Bolt-Socket |
4 |
3235C001- |
||
16 |
*Q/HL01-2009 |
*端盖ø208×ø140×ø100 |
Cover |
1 |
3235C001- |
||
17 |
*Ø140×ø131.3×2 |
*O形圈挡圈 |
Ring-Back Up |
1 |
3235C001- |
||
18 |
*2-354 |
*O形密封圈 |
O-Ring |
1 |
3235C001- |
||
19 |
*Q/HL02-2009 |
*缓冲套d=100 |
Ring-Cushion |
1 |
3235C001- |
||
20 |
*Q/HL07-2006 |
*缓冲环d100/ø96 |
Ring-Buffer |
1 |
3235C001- |
||
21 |
*Q/HL03-2009 |
*活塞d140/d100 M80×3 |
Piston |
1 |
3235C001- |
||
22 |
GB308-89 |
*钢球ø8 |
Ball-Steel |
1 |
3235C001- |
||
23 |
*GB80-85 |
*凹端螺钉M14×14 |
Bolt |
1 |
3235C001- |
||
24 |
*ø140×ø132×8 |
*纳污环 |
Ring-Dust |
2 |
3235C001- |
||
25 |
*ø140×ø135×15 |
*成型导向环 |
Ring-Wear |
2 |
3235C001- |
||
26 |
*SPGW140 |
*活塞密封圈 |
Seal-Piston |
1 |
3235C001- |
||
27 |
*Q/HL05.1-2009 |
*卡圈ø70×6.1 |
Ring-Back Up |
1 |
3235C001- |
||
28 |
*Q/HL05.2-2009 |
*后缓冲套ø70×6.1 |
Ring-Cushion |
1 |
3235C001- |
||
29 |
*Q/HL07-2009 |
*缓冲环ø47 |
Ring-Buffer |
1 |
3235C001- |
||
30 |
*Q/HL05.3-2009 |
*挡圈ø54×5.6 |
Ring-Back Up |
1 |
3235C001- |
||
31 |
GB1152-89 |
油杯M10×1 |
Nipple-Grease |
1 |
3235C001- |
||
32 |
*GB5780-88 |
*螺栓M10×50 |
Bolt |
1 |
3235C001- |
||
33 |
*GB93-87 |
*弹簧垫圈ø10 |
Washer-Spring |
1 |
3235C001- |
||
34 |
*Q/HL18-2006 |
*压板YB-05 |
Clamp-Pipe |
1 |
3235C001- |
||
35 |
*LSD22-DG-04 |
*卡箍组件 |
Band Ass’y |
1 |
3235C001- |
||
36 |
*GB5780-88 |
*螺栓M10×40 |
Bolt |
2 |
3235C001- |
||
37 |
*GB93-87 |
*弹簧垫圈ø10 |
Washer-Spring |
2 |
3235C001- |
||
38 |
*LSD22-DG-02 |
*缸体 |
Tube Ass’y |
1 |
3235C001- |
||
39 |
*GB6170-2000 |
*螺母M10 |
Nut |
2 |
3235C001- |
||
323.6C 铲斗油缸 BUCKET CYLINDER
323.6C 铲斗油缸 BUCKET CYLINDER
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
互换 ICA |
选装 CHO |
|
W-17-00062 |
铲斗油缸 |
Bucket Cylinder |
1 |
3235C001- |
|||
1 |
*ME8 ø80×ø95×5 |
*防尘圈 |
Seal-Dust |
4 |
3235C001- |
||
2 |
*GB1152-89 |
*油杯M10×1 |
Nipple-Grease |
1 |
3235C001- |
||
3 |
*Ø80×ø95×82 |
*轴套 |
Bush-Pin |
1 |
3235C001- |
||
4 |
*LSD22-CD-01 |
*活塞杆 |
Rod Ass’y |
1 |
3235C001- |
||
5 |
*Q/HL06-2006 |
*挡圈d90/ø109×2 |
Ring-Back Up |
1 |
3235C001- |
||
6 |
*DKBI 80 |
*防尘圈ø90×ø104×8/11 |
Seal-Dust |
1 |
3235C001- |
||
7 |
*Ø90×ø105×3 |
*挡圈 |
Ring-Back Up |
1 |
3235C001- |
||
8 |
*IDI ø90×ø105×10 |
*活塞杆密封圈 |
Seal-Rod |
1 |
3235C001- |
||
9 |
*HBYø90×ø105.5×6 |
*缓冲圈 |
Ring-Buffer |
1 |
3235C001- |
||
10 |
*MB 9040 |
*滑动轴套 |
Bushing-Du |
1 |
3235C001- |
||
11 |
*Q/HL23-2009 |
*挡圈d90/ø101×3.5 |
Ring-Back Up |
1 |
3235C001- |
||
12 |
*GB70.1-85 |
*内六角螺钉M16×85 |
Bolt-Socket |
12 |
3235C001- |
||
13 |
*2-217 |
*O型圈 |
O-Ring |
1 |
3235C001- |
||
14 |
*10071.0007Y.100 |
*有杆腔油管组件 |
Pipe-Ass’y |
1 |
3235C001- |
||
15 |
*GB70.1-85 |
*螺钉M10×35 |
Bolt-Socket |
4 |
3235C001- |
||
16 |
*Q/HL01-2009 |
*端盖ø193/ø130×ø90 |
Cover |
1 |
3235C001- |
||
17 |
*ø130×ø121.3×2 |
* O型圈挡圈 |
Ring-Back Up |
1 |
3235C001- |
||
18 |
*2-351 |
*O型密封圈 |
O-Ring |
1 |
3235C001- |
||
19 |
*Q/HL02.1-2009 |
*铲斗用缓冲套d90 |
Ring-Cushion |
1 |
3235C001- |
||
20 |
*Q/HL03-2009 |
*活塞ø130×ø73.5×71 |
Piston |
1 |
3235C001- |
||
21 |
*ø130×ø122×8 |
*纳污环 |
Ring-Dust |
2 |
3235C001- |
||
22 |
*ø130×ø125×9.7 |
*成型导向环 |
Ring-Wear |
2 |
3235C001- |
||
23 |
*SPGW130 |
*活塞用密封圈 |
Seal-Piston |
1 |
3235C001- |
||
24 |
*Q/HL22-2009 |
*垫片ø95×ø73.5×0.5 |
Washer |
1 |
3235C001- |
||
25 |
*Q/HL04-2006 |
*螺母M72×3 |
Nut |
1 |
3235C001- |
||
26 |
*GB80-85 |
*凹端螺钉M12×12 |
Bolt |
1 |
3235C001- |
||
27 |
*GB308-89 |
*钢球ø8 |
Ball-Steel |
1 |
3235C001- |
||
28 |
*GB1153-89 |
*90°油杯M10×1 |
Nipple-Grease |
1 |
3235C001- |
||
29 |
*LSD22-CD-02 |
*缸体 |
Tube Ass’y |
1 |
3235C001- |
||
30 |
*GB5780-88 |
*螺栓M10×50 |
Bolt |
1 |
3235C001- |
||
31 |
*GB93-87 |
*弹簧垫圈ø10 |
Washer-Spring |
1 |
3235C001- |
||
32 |
*Q/HL18-2006 |
*压块YB-05 |
Clamp-Pipe |
1 |
3235C001- |
||
33 |
*LSD22-CD-03 |
*卡箍 |
Band Ass’y |
1 |
3235C001- |
||
34 |
*GB93-87 |
*弹簧垫圈ø10 |
Washer-Spring |
2 |
3235C001- |
||
35 |
*GB5780-2000 |
*螺栓M10×40 |
Bolt |
2 |
3235C001- |
||
36 |
GB6170-2000 |
六角螺母M10 |
Nut |
2 |
3235C001- |
||

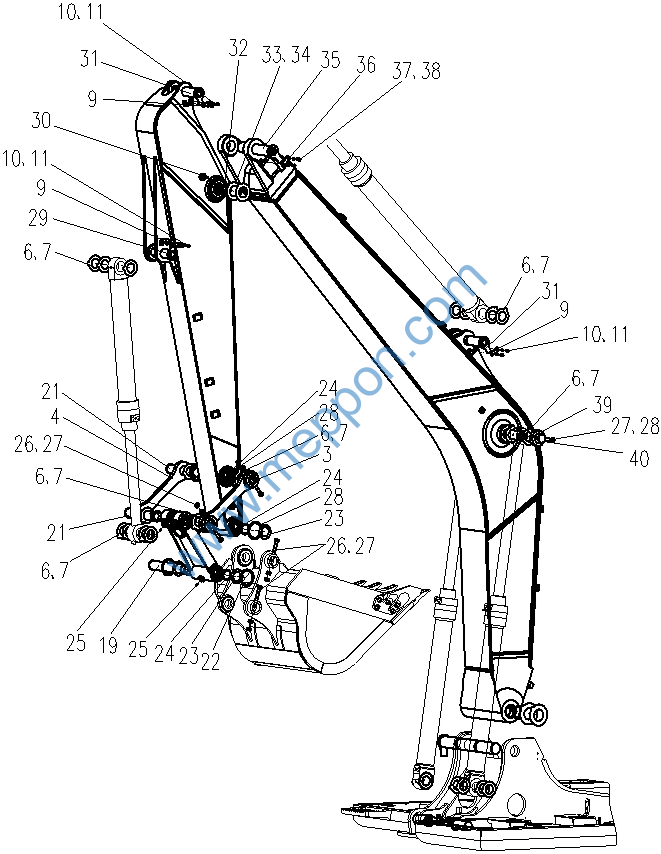

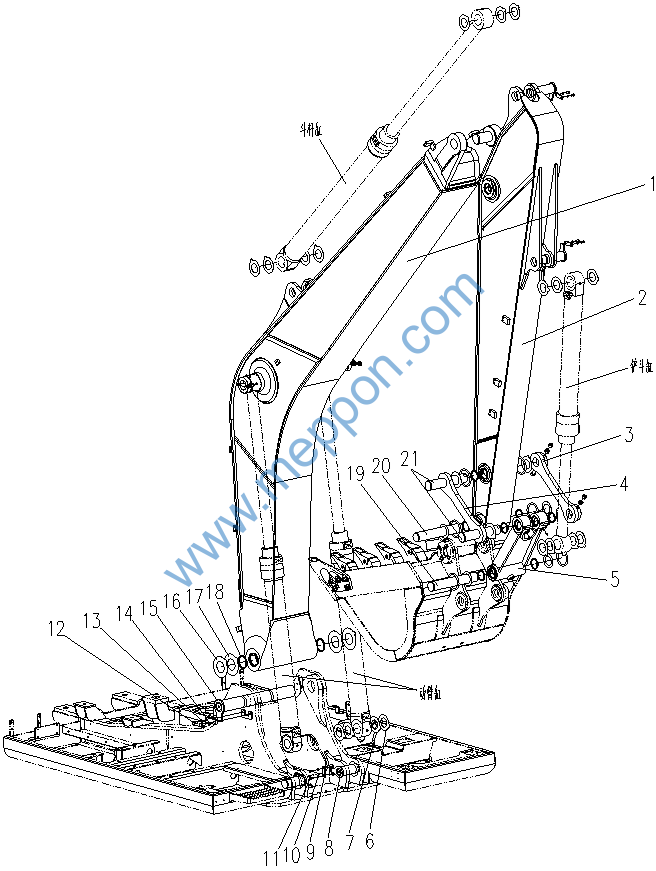

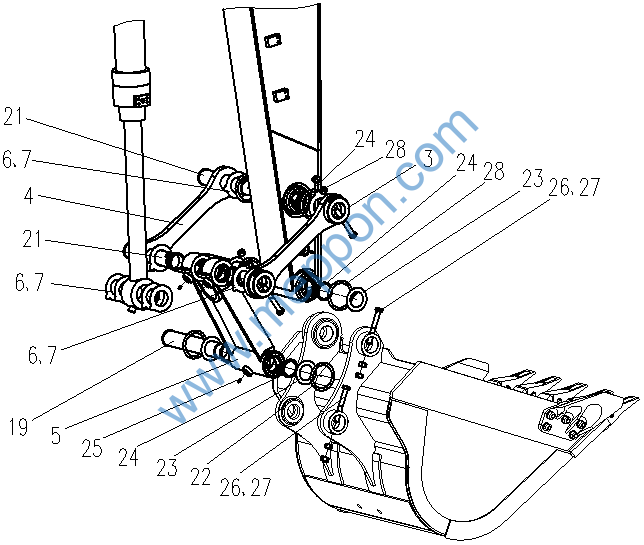

323.7 工作装置 WORKING PARTS
323.7 工作装置 WORKING PARTS
323.7 工作装置 WORKING PARTS
