SINOMACH CHANGLIN ZG3235-9C excavator parts catalog 10
323.7 工作装置 WORKING PARTS
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
互换 ICA |
选装 CHO |
|
1 |
323.7.1 |
动臂组件 |
Boom ass’y |
1 |
3235C001- |
||
2 |
323.7.2 |
斗杆组件 |
Arm ass’y |
1 |
3235C001- |
||
3 |
323.7.4 |
左连杆 |
Control link-LH |
1 |
3235C001- |
||
4 |
323.7-1 |
右连杆 |
Control link-RH |
1 |
3235C001- |
||
5 |
323.7.3 |
连杆总成 |
Control rod ass’y |
1 |
3235C001- |
||
6 |
W-12-00212 |
树脂垫片Φ140×Φ82×t1.5 |
Shim |
13 |
3235C001- |
||
7 |
W-12-00213 |
树脂垫片Φ140×Φ82×t1 |
Shim |
19 |
3235C001- |
||
8 |
323.7.6 |
销轴组件 |
Pin ass’y |
2 |
3235C001- |
||
9 |
320.7-12 |
压板 |
Keep plate |
5 |
3235C001- |
||
10 |
B-G000930-00003 |
垫圈12 |
Washer |
10 |
3235C001- |
||
11 |
B-G057830-00030 |
螺栓M12×25ZnD |
Bolt |
10 |
3235C001- |
||
12 |
B-G000930-00006 |
垫圈16 |
Washer |
2 |
3235C001- |
||
13 |
B-G057830-00066 |
螺栓M16×25ZnD |
Bolt |
2 |
3235C001- |
||
14 |
323.7-12 |
压板 |
Keep plate |
1 |
3235C001- |
||
15 |
323.7.5A |
销轴组件 |
Pin ass’y |
1 |
3235C001- |
||
16 |
W-12-00236 |
树脂垫片Φ190×Φ102×t1 |
Shim |
2 |
3235C001- |
||
17 |
W-12-00238 |
树脂垫片Φ190×Φ102×t1.5 |
Shim |
2 |
3235C001- |
||
18 |
B-Q01201B-00013 |
内防尘圈115 |
Seal dust |
2 |
3235C001- |
||
19 |
323.7-6 |
销轴 |
Pin |
1 |
3235C001- |
||
20 |
323.7-6A |
销轴 |
Pin |
1 |
3235C001- |
||
21 |
323.7-4 |
销轴 |
Pin |
2 |
3235C001- |
||
22 |
B-Q01201G-00004 |
外防尘圈120 |
O-ring |
2 |
3235C001- |
||
23 |
323.7-13 |
垫片 |
Shim |
4 |
3235C001- |
||
24 |
B-Q01201B-00012 |
内防尘圈95 |
Seal dust |
10 |
3235C001- |
||
25 |
B-J07940A-00001 |
油杯M10×1 |
Nipple-grase |
10 |
3235C001- |
||
26 |
B-G057820-00268 |
螺栓M22×180-10.9 ZnD |
Bolt |
6 |
3235C001- |
||
27 |
B-G061700-00020 |
螺母M22ZnD |
Nut |
12 |
3235C001- |
||
28 |
B-Q01201G-00005 |
外防尘圈130 |
O-ring |
4 |
3235C001- |
||
29 |
323.7.9 |
销轴组件 |
Pin ass’y |
1 |
3235C001- |
||
30 |
B-J07940B-00001 |
油杯45°M10×1 |
Nipple-grase |
1 |
3235C001- |
||
31 |
323.7.7 |
销轴组件 |
Pin ass’y |
2 |
3235C001- |
||
32 |
B-Q01201B-00009 |
内防尘圈105 |
Seal dust |
2 |
3235C001- |
||
33 |
W-12-00239 |
树脂垫片Φ160×Φ92×t1 |
Shim |
2 |
3235C001- |
||
34 |
W-12-00240 |
树脂垫片Φ160×Φ92×t1.5 |
Shim |
2 |
3235C001- |
||
35 |
323.7.8A |
销轴组件 |
Pin ass’y |
1 |
3235C001- |
||
36 |
320.7-13 |
压板 |
Keep plate |
1 |
3235C001- |
||
37 |
B-G057830-00154 |
螺栓M14×25ZnD |
Bolt |
2 |
3235C001- |
||
38 |
B-G000930-00005 |
垫圈14 |
Washer |
2 |
3235C001- |
||
39 |
323.7-3 |
止动环 |
Collar |
2 |
3235C001- |
||
40 |
323.7-2 |
销轴 |
Pin |
1 |
3235C001- |
||
|

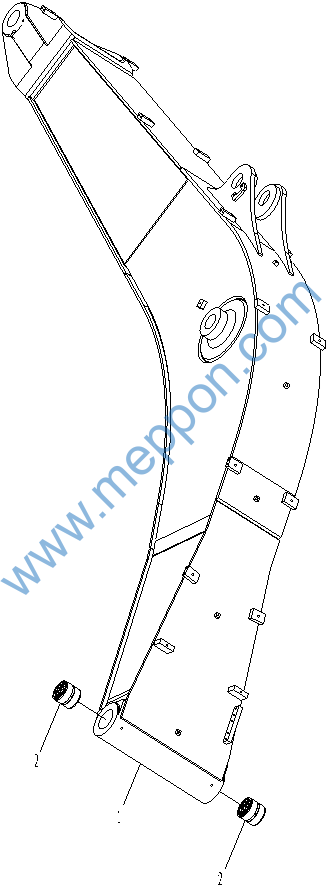

323.7.1 动臂组件 BOOM ASS’Y
323.7.1 动臂组件 BOOM ASS’Y
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
互换 ICA |
选装 CHO |
|
1 |
323.7.1.1 |
动臂 |
Boom WA |
1 |
3235C001- |
||
2 |
323.7.1-1 |
轴套 |
Bushing |
2 |
3235C001- |
||

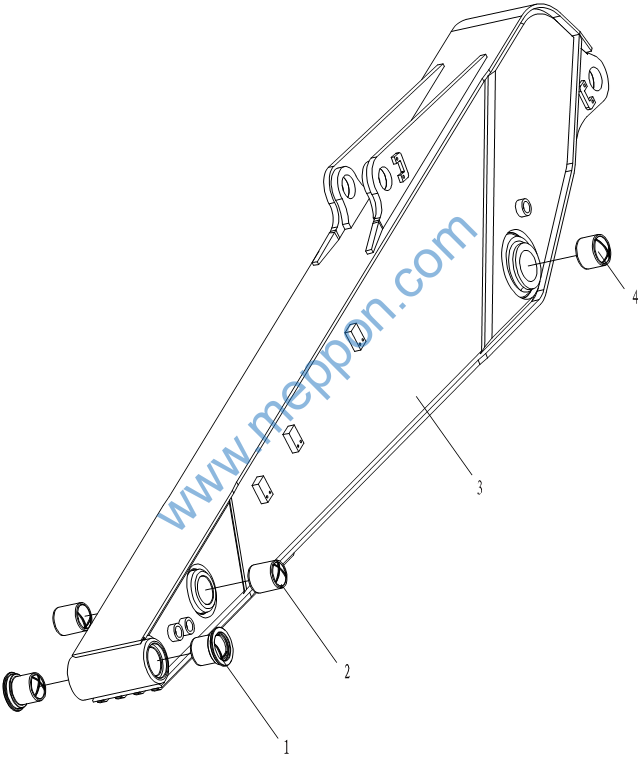

323.7.2 斗杆组件 ARM ASS’Y
323.7.2 斗杆组件 ARM ASS’Y
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
互换 ICA |
选装 CHO |
|
1 |
323.7.2-1 |
轴套 |
Bushing |
2 |
3235C001- |
||
2 |
323.7.2-2 |
轴套 |
Bushing |
2 |
3235C001- |
||
3 |
323.7.2.1 |
斗杆 |
Arm WA |
1 |
3235C001- |
||
4 |
323.7.2-3 |
轴套 |
Bushing |
2 |
3235C001- |
||

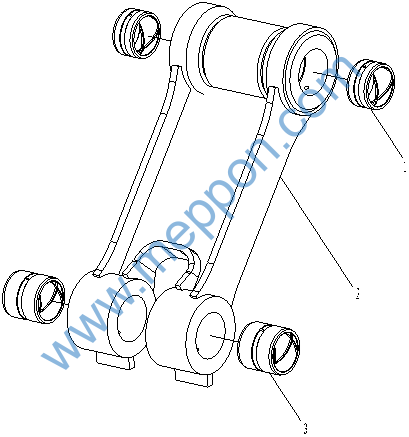

323.7.3 连杆总成 CONTROL ROD ASS’Y
