SANY SY135C SY135C8I2K EXCAVATOR parts catalog 06
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-37-21 |
21 |
60091727 |
2 |
切断阀阀芯组件 |
Spool GP, cutoff valve |
2-37-22 |
22 |
60091725 |
1 |
回转优先阀阀芯组件 |
Spool GP, swing priority valve |
2-37-23 |
23 |
60038245 |
6 |
弹簧 |
Spring |
2-37-24 |
24 |
60038247 |
1 |
弹簧 |
Spring |
2-37-25 |
25 |
60038251 |
1 |
弹簧 |
Spring |
2-37-26 |
26 |
60038250 |
2 |
弹簧 |
Spring |
2-37-27 |
27 |
60008825 |
24 |
座 |
Seat |
2-37-28 |
28 |
60038528 |
12 |
螺栓 |
Bolt |
2-37-29 |
29 |
60038249 |
2 |
弹簧 |
Spring |
2-37-30 |
30 |
60038244 |
4 |
弹簧 |
Spring |
2-37-31 |
31 |
60207185 |
2 |
塞 |
Plug |
2-37-32 |
32 |
60038726 |
2 |
O形圈 |
O-ring |
2-37-33 |
33 |
60207184 |
2 |
活塞 |
Piston |
2-37-34 |
34 |
60207182 |
1 |
弹簧座 |
Spring cover |
2-37-35 |
35 |
60207183 |
1 |
阀芯盖 |
Spool cover |
2-37-36 |
36 |
60039368 |
4 |
内六角螺钉 |
Bolt |
2-37-37 |
37 |
60038722 |
1 |
O形圈 |
O-ring |
2-37-38 |
38 |
60207186 |
1 |
塞 |
Plug |
2-37-39 |
39 |
60039419 |
1 |
O形圈 |
O-ring |

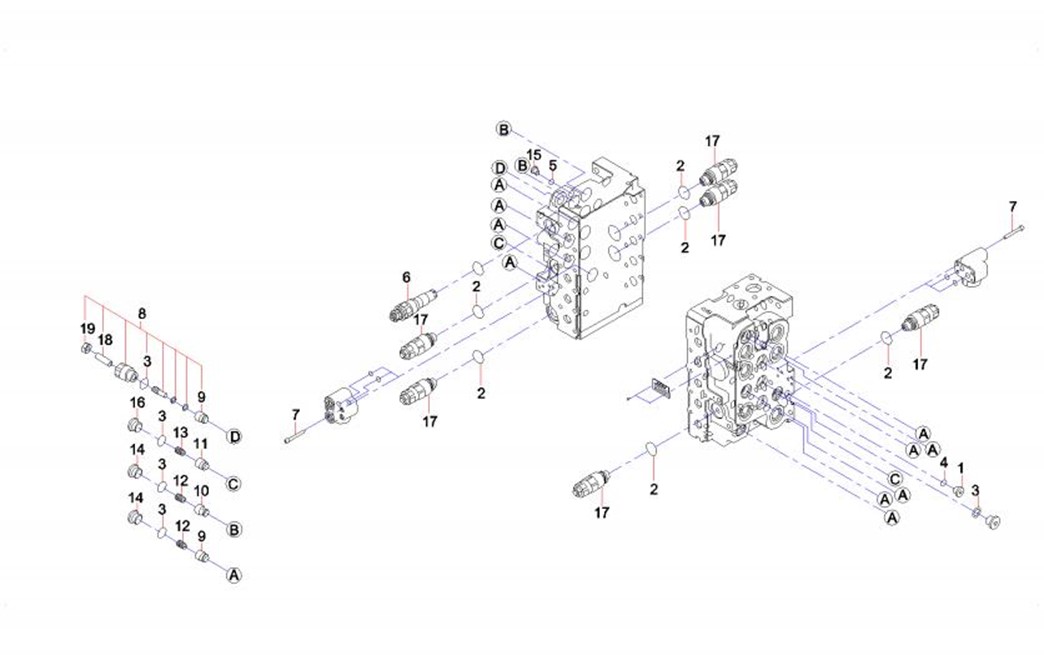

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-39-1 |
1 |
60038646 |
1 |
油塞 |
Plug, oil |
2-39-2 |
2 |
60091809 |
7 |
O形圈 |
O-ring |
2-39-3 |
3 |
60091808 |
15 |
O形圈 |
O-ring |
2-39-4 |
4 |
60038711 |
1 |
O形圈 |
Seal, O-ring |
2-39-5 |
5 |
60039419 |
1 |
O形圈 |
O-ring |
2-39-6 |
6 |
60038117 |
1 |
主安全阀 |
Valve, safety, main |
2-39-7 |
7 |
60038430 |
8 |
保持阀组件 |
Screw, fastening |
2-39-8 |
8 |
60091762 |
1 |
堵头辅助组件 |
Auxiliary GP, plug |
2-39-9 |
9 |
60038110 |
12 |
提升阀 |
Valve, lift |
2-39-10 |
10 |
60038108 |
2 |
提升阀 |
Valve, lift |
2-39-11 |
11 |
60091728 |
2 |
锁紧阀用提升阀 |
Valve, left, lock valve |
2-39-12 |
12 |
60038248 |
24 |
弹簧 |
Spring |
2-39-13 |
13 |
60038240 |
2 |
弹簧 |
Spring |
2-39-14 |
14 |
60091759 |
13 |
堵头 |
Plug |
2-39-15 |
15 |
60091758 |
1 |
堵头 |
Plug |
2-39-16 |
16 |
60038656 |
2 |
油塞 |
Plug, oil |
2-39-17 |
17 |
B220401000690 |
6 |
油口溢流阀 |
Valve, overflow, oil port |
2-39-18 |
18 |
60096353 |
1 |
螺栓 |
Bolt |
2-39-19 |
19 |
60096352 |
1 |
螺母 |
Nut |

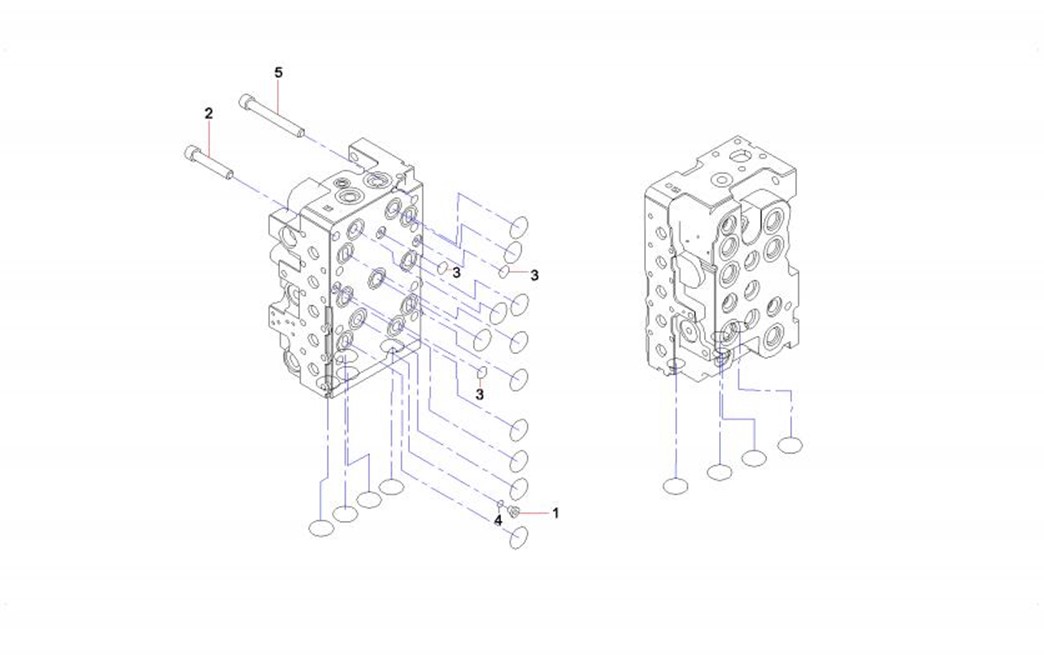

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-41-1 |
1 |
60038487 |
1 |
螺塞 |
Plug, screw |
2-41-2 |
2 |
60038466 |
1 |
螺钉 |
Bolt |
2-41-3 |
3 |
60091806 |
6 |
O形圈 |
O-ring |
2-41-4 |
4 |
60091810 |
1 |
O形圈 |
O-ring |
2-41-5 |
5 |
60038465 |
7 |
螺钉 |
Bolt |

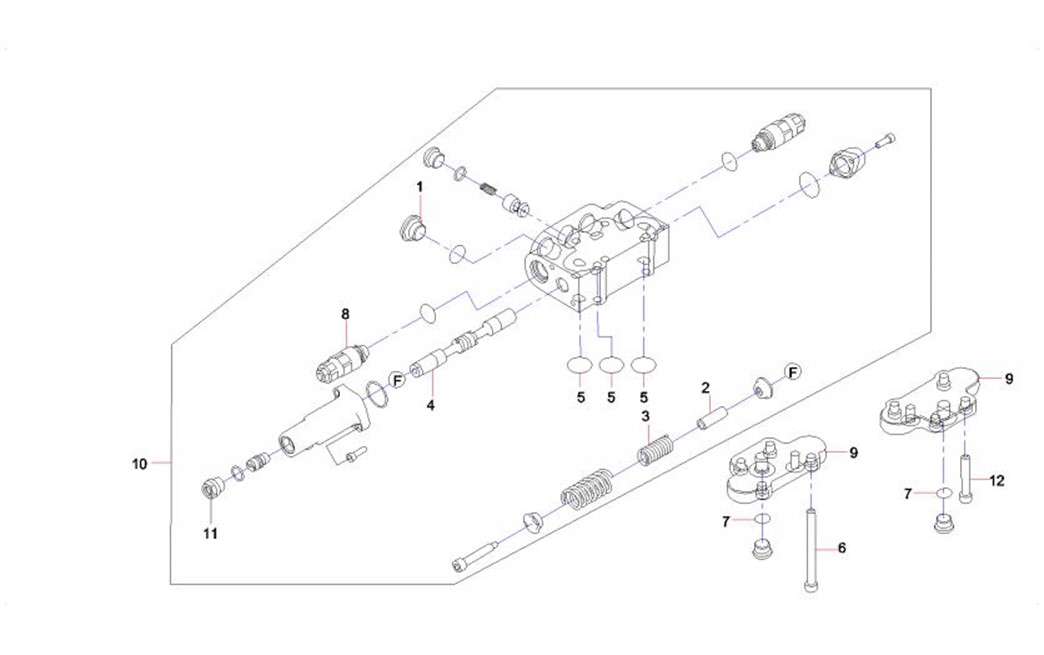

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-43-1 |
1 |
60091756 |
1 |
堵头 |
Plug |
2-43-2 |
2 |
60037950 |
20 |
挡柱 |
Post, bumping |
2-43-3 |
3 |
60038246 |
6 |
弹簧 |
Spring |
2-43-4 |
4 |
60038080 |
1 |
阀芯总成 |
Spool AS, valve |
2-43-5 |
5 |
60091803 |
38 |
O形圈 |
O-ring |
2-43-6 |
6 |
60038464 |
4 |
螺钉 |
Bolt |
2-43-7 |
7 |
60091807 |
6 |
O形圈 |
O-ring |
2-43-8 |
8 |
60038092 |
2 |
过载保护阀 |
Valve, overload protection |
2-43-9 |
9 |
60037938 |
2 |
板 |
Plate |
2-43-10 |
10 |
60038104 |
1 |
控制阀总成 |
Valve AS, control |
2-43-11 |
11 |
60096351 |
1 |
堵头 |
Plug |
2-43-12 |
12 |
60038463 |
4 |
螺钉 |
Bolt |

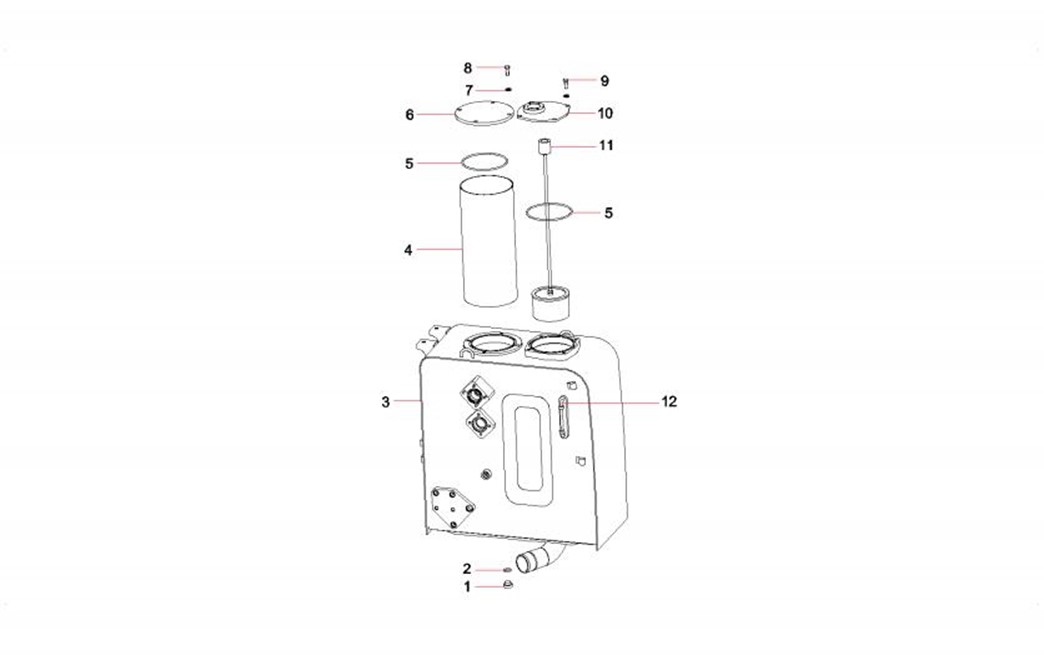

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-45-1 |
1 |
10514225 |
1 |
堵头 |
Plug |
2-45-2 |
2 |
B230101000356 |
1 |
O形圈 |
O-ring |
2-45-3 |
3 |
A810201011287 |
1 |
工作油箱 |
Tank, hydraulic oil |
2-45-4 |
4 |
60101256 |
1 |
回油过滤器 |
Filter, return oil |
2-45-5 |
5 |
B230101000588 |
2 |
O形圈 |
O-ring |
2-45-6 |
6 |
A820201000692 |
1 |
回油盖 |
Cover, fuel return |
2-45-7 |
7 |
A210405000001 |
8 |
垫圈 |
Washer |
2-45-8 |
8 |
A210111000038 |
4 |
螺栓 |
Bolt |
2-45-9 |
9 |
A210111000101 |
4 |
螺栓M12×25GB5783 10.9级 |
Bolt |
2-45-10 |
10 |
10179460 |
1 |
吸油盖 |
Cover, oil suction |
2-45-11 |
11 |
60101257 |
1 |
吸油滤芯总成 |
Core GP, filter, oil intake |
2-45-12 |
12 |
A250100000174 |
1 |
液位计 |
Gauge, fluid level |

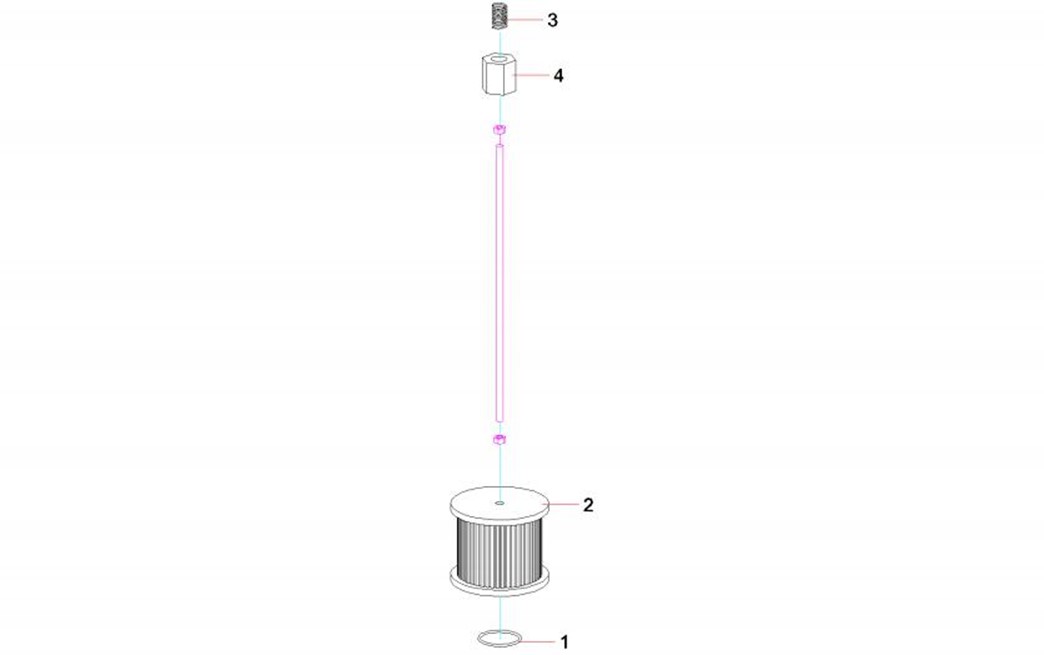

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-47-1 |
1 |
60222778 |
1 |
O形圈 |
O-ring |
2-47-2 |
2 |
60222779 |
1 |
滤芯 |
Core, filter |
2-47-3 |
3 |
60222780 |
1 |
弹簧 |
Spring |
2-47-4 |
4 |
60222781 |
1 |
螺母 |
Nut |
