SANY SY135C SY135C8I2K EXCAVATOR parts catalog 07
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

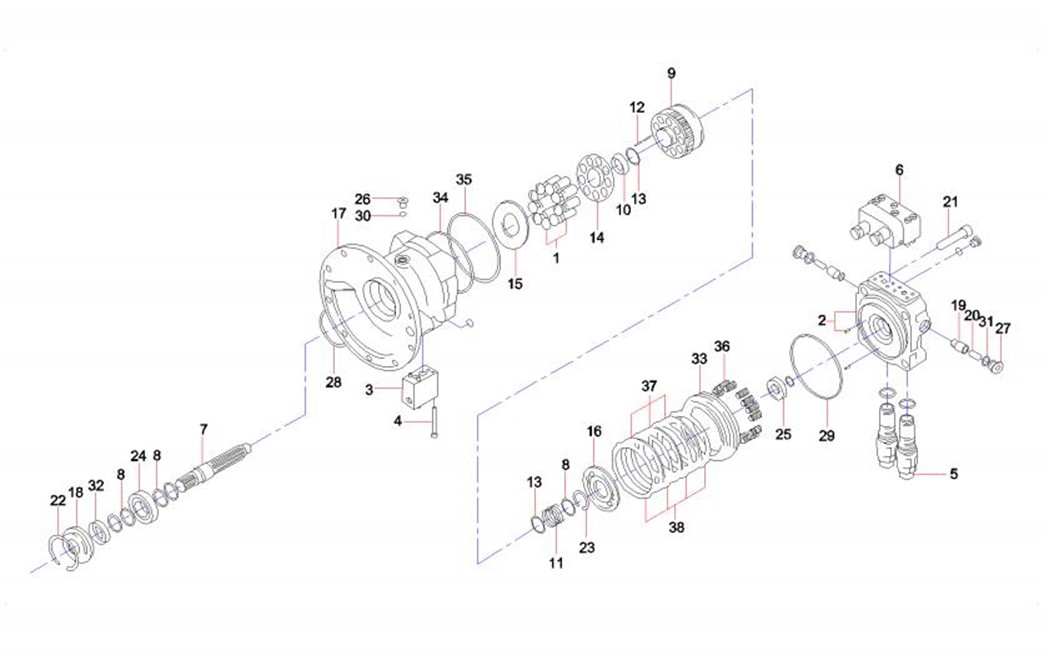

2-49-1 |
1 |
60181551 |
1 |
柱塞马达 |
Plunger motor |
2-49-2 |
2 |
60181550 |
1 |
减速机 |
Reduction Gear |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-51-1 |
1 |
60038697 |
1 |
柱塞组件 |
Plunger AS |
2-51-2 |
2 |
60038687 |
1 |
柱塞 |
Plunger |
2-51-3 |
3 |
60038112 |
1 |
延迟阀 |
Valve, timing |
2-51-4 |
4 |
60038566 |
3 |
内六角螺栓 |
Screw, socket head |
2-51-5 |
5 |
60038114 |
2 |
溢流阀 |
Valve, relief |
2-51-6 |
6 |
60038091 |
1 |
防逆转阀组件 |
Valve GP, anti-reverse |
2-51-7 |
7 |
60038592 |
1 |
驱动轴 |
Shaft, drive |
2-51-8 |
8 |
60038178 |
3 |
衬垫 |
Gasket |
2-51-9 |
9 |
60038355 |
1 |
缸体 |
Block, cylinder |
2-51-10 |
10 |
60038586 |
1 |
球面衬套 |
Sleeve, spherical |
2-51-11 |
11 |
60038384 |
1 |
回程弹簧 |
Spring, backward |
2-51-12 |
12 |
60038602 |
12 |
推杆 |
Plunger |
2-51-13 |
13 |
60038179 |
2 |
衬垫 |
Gasket |
2-51-14 |
14 |
60038386 |
1 |
回程盘 |
Disc, return |
2-51-15 |
15 |
60038380 |
1 |
滑靴盘 |
Disc, slipper |
2-51-16 |
16 |
60038578 |
1 |
配油盘 |
Tray, oil distribution |
2-51-17 |
17 |
60038435 |
1 |
壳体 |
Housing |
2-51-18 |
18 |
60038018 |
1 |
前盖 |
Cover |
2-51-19 |
19 |
60038093 |
2 |
滑阀套 |
Buckle, slide valve |
2-51-20 |
20 |
60038217 |
2 |
弹簧 |
Spring |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-53-21 |
21 |
60038564 |
4 |
内六角螺栓 |
Bolt |
2-53-22 |
22 |
60038156 |
1 |
锁紧圈 |
Ring, clamp |
2-53-23 |
23 |
60038155 |
1 |
锁紧圈 |
Ring, clamp |
2-53-24 |
24 |
60038135 |
1 |
圆柱滚珠轴承 |
Bearing, ball |
2-53-25 |
25 |
60038134 |
1 |
圆柱滚珠轴承 |
Bearing, ball |
2-53-26 |
26 |
60038646 |
3 |
油塞 |
Plug, oil |
2-53-27 |
27 |
60038647 |
2 |
油塞 |
Plug, oil |
2-53-28 |
28 |
60038709 |
1 |
O形圈 |
Seal, O-ring |
2-53-29 |
29 |
60038718 |
1 |
O形圈 |
Seal, O-ring |
2-53-30 |
30 |
60038711 |
3 |
O形圈 |
Seal, O-ring |
2-53-31 |
31 |
60038715 |
2 |
O形圈 |
Ring, seal |
2-53-32 |
32 |
60038866 |
1 |
油封 |
Seal, oil |
2-53-33 |
33 |
60038669 |
1 |
制动活塞 |
Piston, braking |
2-53-34 |
34 |
60038717 |
1 |
O形圈 |
Seal, O-ring |
2-53-35 |
35 |
60038719 |
1 |
O形圈 |
Seal, O-ring |
2-53-36 |
36 |
60038668 |
20 |
制动弹簧 |
Spring, retarding |
2-53-37 |
37 |
60038548 |
3 |
摩擦片 |
Plate, friction |
2-53-38 |
38 |
60038354 |
4 |
分离片 |
Piece, split |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

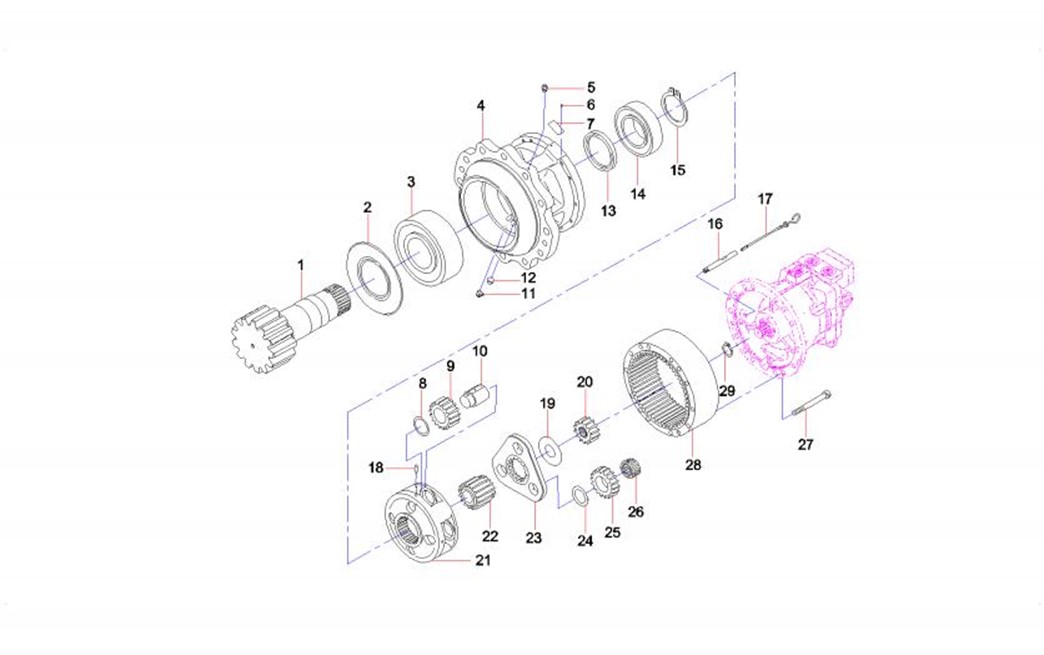

2-55-1 |
1 |
B229900005915 |
1 |
回转减速机驱动轴 |
Shaft, drive, swing reducer |
2-55-2 |
2 |
B229900005914 |
1 |
回转减速机密封盖 |
Cover, seal, swing reducer |
2-55-3 |
3 |
B221500000591 |
1 |
回转减速机滚动轴承 |
Bearing, roller, swing reducer |
2-55-4 |
4 |
60038440 |
1 |
壳体 |
Housing |
2-55-5 |
5 |
60008609 |
1 |
堵 |
Plug |
2-55-6 |
6 |
60038620 |
4 |
销子 |
Pin |
2-55-7 |
7 |
60038547 |
2 |
铭牌 |
Nameplate |
2-55-8 |
8 |
B229900005907 |
1 |
回转减速机挡圈 |
Ring, retaining, swing reducer |
2-55-9 |
9 |
B221801000057 |
4 |
回转减速机行星齿轮 |
Gear, planetary, swing reducer |
2-55-10 |
10 |
B229900005918 |
4 |
回转减速机销轴 |
Roll, pin, swing reducer |
2-55-11 |
11 |
60008610 |
1 |
黄油嘴 |
Fitting, grease |
2-55-12 |
12 |
60038163 |
1 |
PT堵头 |
Plug, PT |
2-55-13 |
13 |
B230101002046 |
1 |
回转减速机骨架油封 |
Seal, oil, swing reducer frame |
2-55-14 |
14 |
B221500000592 |
1 |
回转减速机滚动轴承 |
Bearing, roller, swing reducer |
2-55-15 |
15 |
60038871 |
1 |
止动环 |
Ring, stop |
2-55-16 |
16 |
B229900005919 |
1 |
回转减速机油标管 |
Pipe, oil scale, swing reducer |
2-55-17 |
17 |
B229900000269 |
1 |
油标 |
Indicator, oil |
2-55-18 |
18 |
60038261 |
4 |
弹簧销 |
Pin, spring |
2-55-19 |
19 |
B229900005905 |
3 |
回转减速机挡圈 |
Ring, retaining, swing reducer |
2-55-20 |
20 |
B221801000054 |
1 |
回转减速机太阳齿轮 |
Gear, sun, swing reducer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-57-21 |
21 |
60038625 |
1 |
行星架 |
Carrier, planetary |
2-57-22 |
22 |
B221801000055 |
1 |
回转减速机太阳齿轮 |
Gear, sun, swing reducer |
2-57-23 |
23 |
60038624 |
1 |
行星架 |
Carrier, planetary |
2-57-24 |
24 |
B229900005906 |
7 |
回转减速机挡圈 |
Ring, retaining, swing reducer |
2-57-25 |
25 |
B221801000056 |
3 |
回转减速机行星齿轮 |
Gear, planetary, swing reducer |
2-57-26 |
26 |
B229900005916 |
3 |
回转减速机锁紧螺母 |
Nut, lock, swing reducer |
2-57-27 |
27 |
60038451 |
10 |
六角螺钉 |
Screw, hex |
2-57-28 |
28 |
B229900005522 |
1 |
齿圈 |
Ring, gear |
2-57-29 |
29 |
60038870 |
1 |
止动环 |
Ring, stop |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

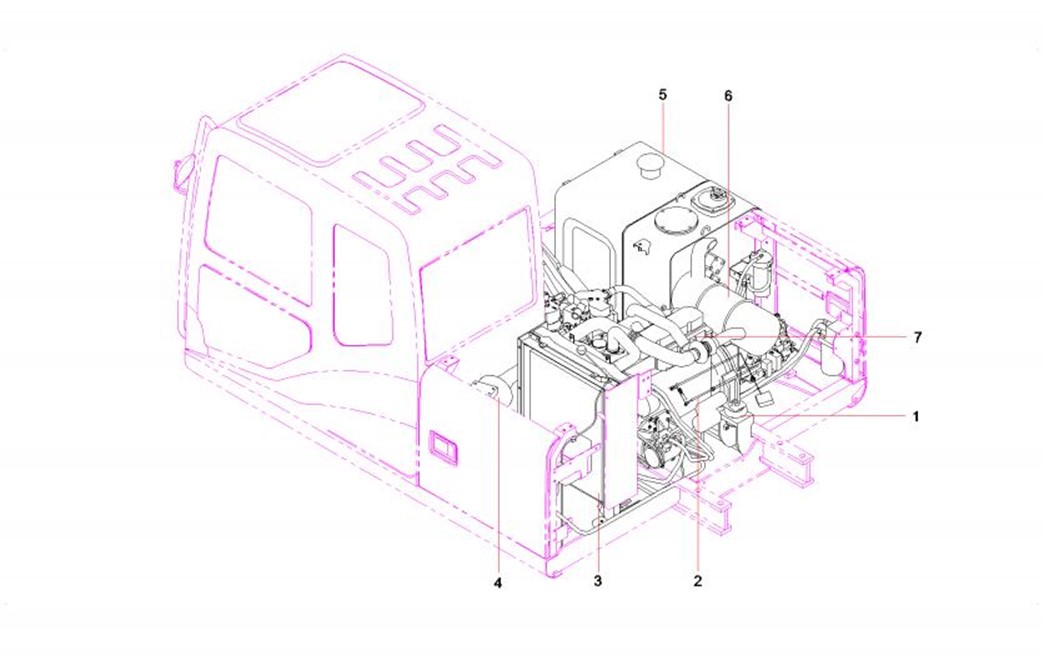

2-59-1 |
1 |
12351942 |
1 |
减震与传动系统 |
Damping and transmission |
2-59-2 |
2 |
11925742 |
1 |
油门控制系统 |
Control system, throttle |
2-59-3 |
3 |
A810102090161 |
1 |
冷却系统 |
Cooling system |
2-59-4 |
4 |
A810102071275 |
1 |
进气系统 |
Air inlet system |
2-59-5 |
5 |
11925908 |
1 |
燃油及润滑系统 |
Fuel and lubricating system |
2-59-6 |
6 |
12349502 |
1 |
排气系统 |
Exhaust systemSY155.1.3.6 |
2-59-7 |
7 |
B220200000095 |
1 |
发动机 |
Engine |
